Android开发-类微信界面设计

前言

本篇文章主要使用Android Studio来进行微信聊天框架的开发，开发语言为Java。

通过学习本文内容，可以自己实现一个微信的聊天框架。并且后续还可以在此框架上增添自己需要的内容，完成自己的APP开发。

本文主要目的是为了实现最终的微信的框架，但为了便于理解以及能够学习到一定的Android和Java知识，会通过介绍必备的知识，引导读者一步一步地实现最终的框架。

一、实现效果图

主界面：

聊天：

联系人：

音乐：

设置：

聊天界面：

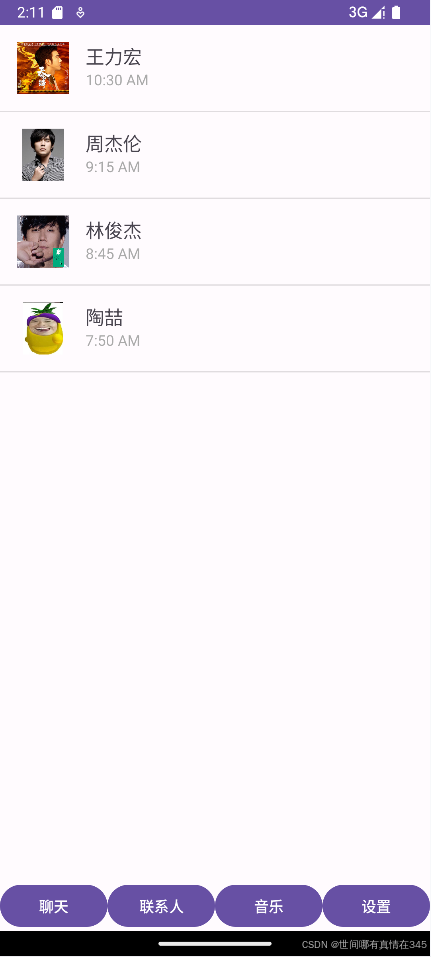

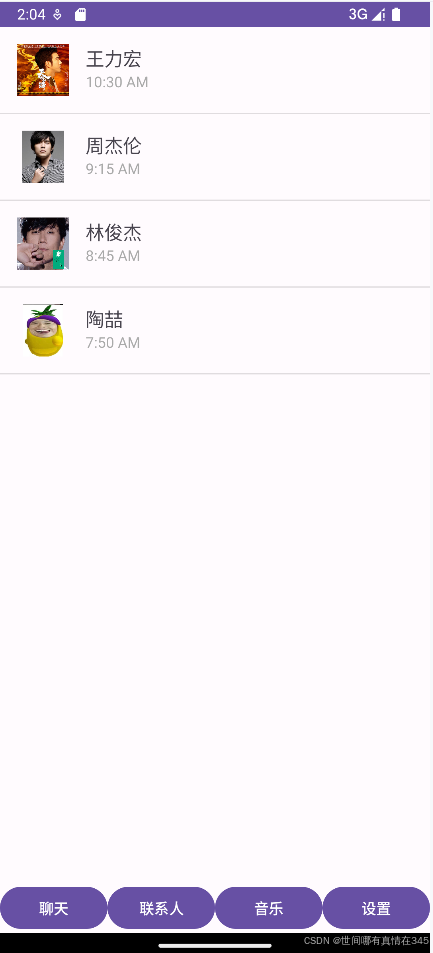

总聊天记录：

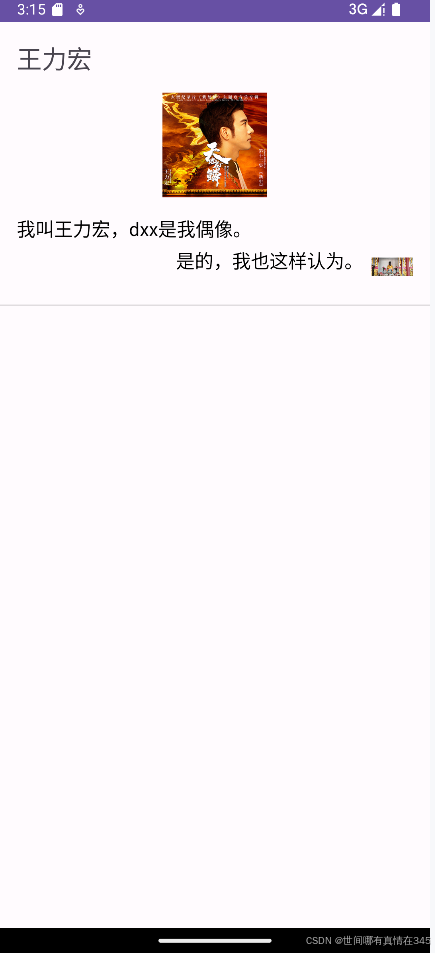

 具体聊天记录：

联系人界面：

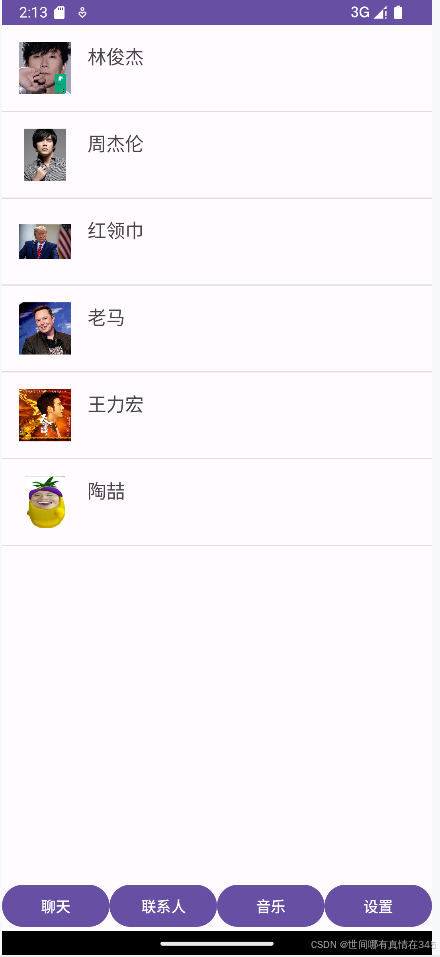

总联系人：

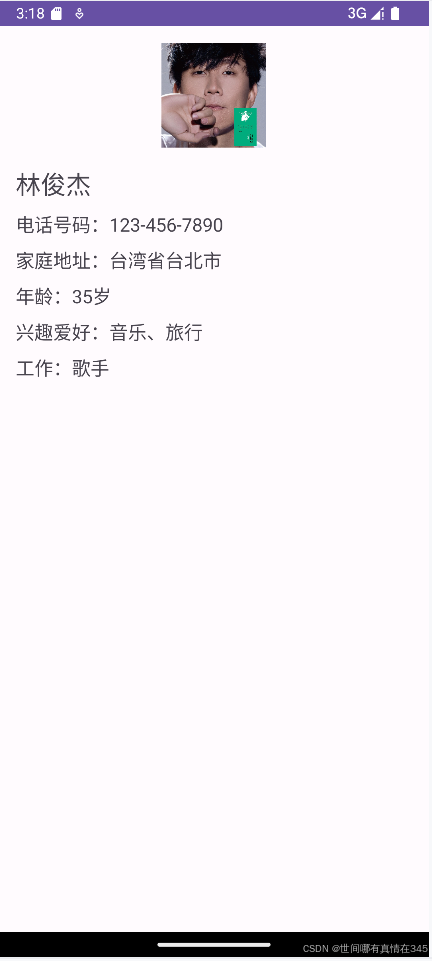

具体联系人：

音乐界面：

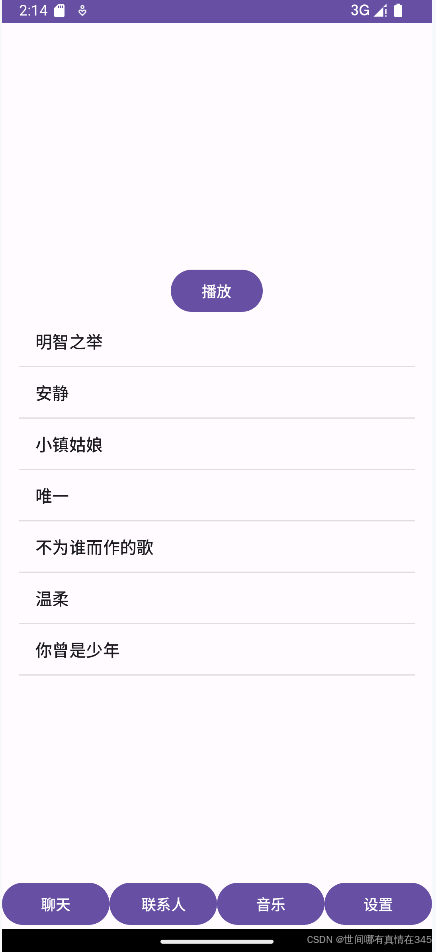

总界面：

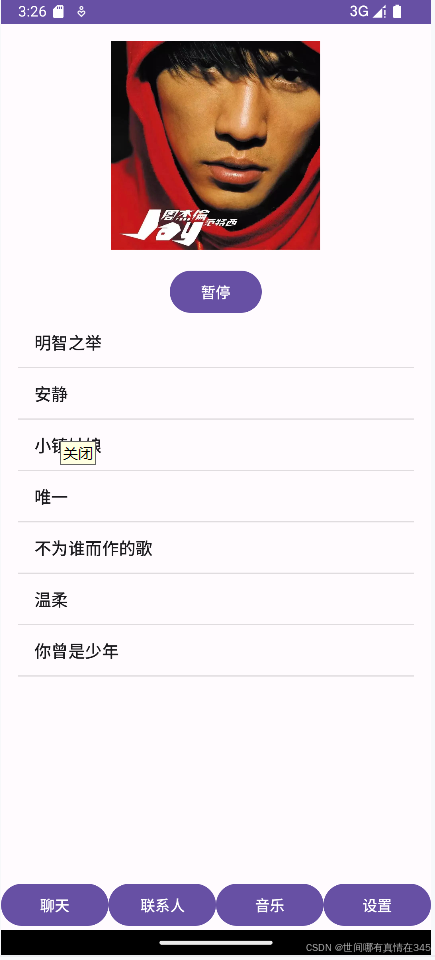

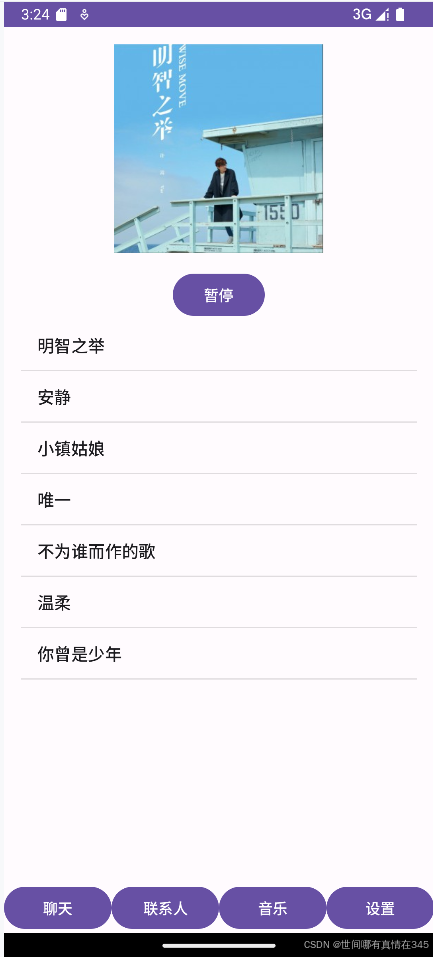

播放：

切歌：

暂停 ：

设置界面：

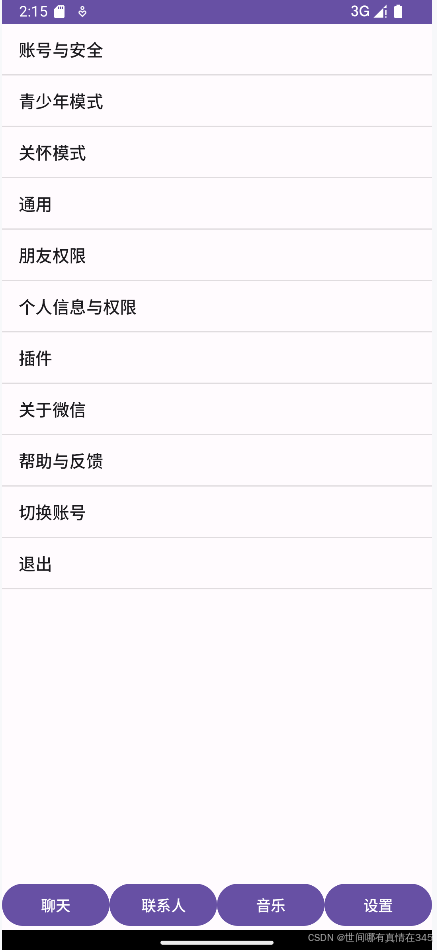

总界面：

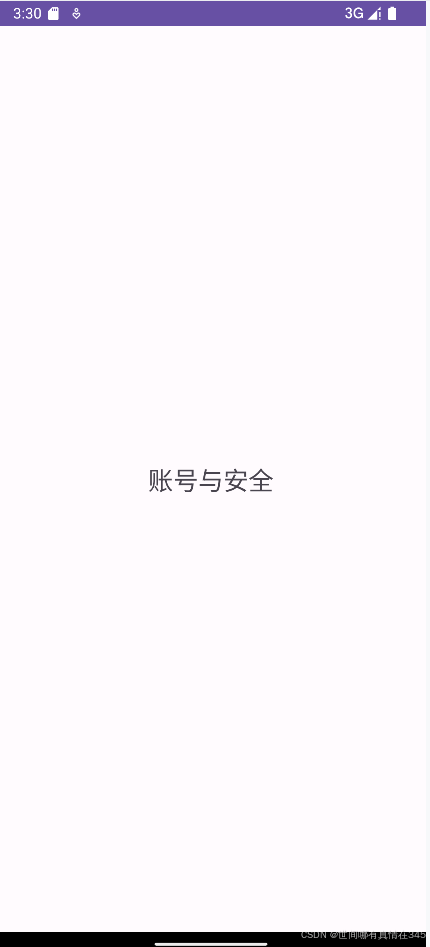

具体设置：

二、功能说明

主界面：

设计一个类微信的主界面，按照以上实现效果图分别为四个界面：聊天、联系人、音乐、设置，并且实现点击下方进行界面跳转，并且在每一个界面会有显示列表效果。

聊天界面：

总聊天界面里有数条聊天记录，上面显示着头像，姓名，聊天时间。点击聊天记录即可进入聊天记录界面，里面包含对方的头像，姓名，聊天记录和自己的头像。

联系人界面：

总联系人界面里有数个联系人，上面显示着头像，姓名。点击联系人即可进入具体联系人界面，里面包含联系人的头像，姓名，电话号码，家庭地址，年龄，兴趣爱好和工作。

音乐界面：

总音乐界面里有数首歌曲，每首歌曲都有自己的名称。点击其中一首歌后 ，播放按钮上会显示这首歌的专辑图片，播放按钮也会变成暂停按钮。在一首歌曲播放时点击其他的歌曲即可进行切歌，可以直接转换成其他歌曲的播放，专辑图片也会发生改变。在歌曲播放时点击暂停按钮，歌曲会停止播放，专辑图片也会消失。

设置界面：

总设置界面里有数个设置，点击即可进入具体联系人界面，。

 三、实现说明

 1.主模块

 ①MainActivity.java

代码：

package com.example.myapplication;

// 导入所需的类
import android.os.Bundle;
import android.view.View;
import android.widget.Button;
import androidx.appcompat.app.AppCompatActivity;
import androidx.fragment.app.Fragment;

// MainActivity 继承自 AppCompatActivity
public class MainActivity extends AppCompatActivity {
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        // 设置活动的布局文件
        setContentView(R.layout.activity_main);

        // 找到布局中的按钮
        Button btnChat = findViewById(R.id.btn_chat);       // 聊天按钮
        Button btnContacts = findViewById(R.id.btn_contacts); // 联系人按钮
        Button btnMusic = findViewById(R.id.btn_music);       // 音乐按钮
        Button btnSettings = findViewById(R.id.btn_settings); // 设置按钮

        // 设置聊天按钮的点击事件
        btnChat.setOnClickListener(v -> loadFragment(new ChatFragment()));
        // 设置联系人按钮的点击事件
        btnContacts.setOnClickListener(v -> loadFragment(new ContactsFragment()));
        // 设置音乐按钮的点击事件
        btnMusic.setOnClickListener(v -> loadFragment(new MusicFragment()));
        // 设置设置按钮的点击事件
        btnSettings.setOnClickListener(v -> loadFragment(new SettingsFragment()));

        // 如果是第一次创建活动，加载默认的聊天 Fragment
        if (savedInstanceState == null) {
            loadFragment(new ChatFragment());
        }
    }

    // 定义一个加载 Fragment 的方法
    private void loadFragment(Fragment fragment) {
        // 开始一个 Fragment 事务
        getSupportFragmentManager().beginTransaction()
                .replace(R.id.fragment_container, fragment) // 替换 fragment_container 中的内容为新的 Fragment
                .commit(); // 提交事务
    }
}

代码解析：

包声明：

 package com.example.myapplication;：指定当前类所在的包。

导入语句：

 导入 Android 和支持库中所需的类。

MainActivity 类：

public class MainActivity extends AppCompatActivity：定义了主活动类，它继承自AppCompatActivity，这是支持库中的一个活动基类，提供了向后兼容的特性。

onCreate 方法：

protected void onCreate(Bundle sav edInstanceState)：活动创建时调用的方法。

setContentView(R.layout.activity_main)：设置活动的布局为 activity_main.xml 文件。

按钮初始化：

使用 findViewById 找到布局中的按钮，并为每个按钮创建一个变量。

设置按钮点击事件：

使用 Lambda 表达式为每个按钮设置点击监听器，调用 loadFragment 方法加载相应的 Fragment。

加载默认 Fragment：

 if (savedInstanceState == null)：检查活动是否是第一次创建，如果是，则加载聊天 Fragment 作为默认视图。

loadFragment 方法：

private void loadFragment(Fragment fragment)：定义了一个私有方法，用于加载指定的 Fragment。

getSupportFragmentManager().beginTransaction()：开始一个 Fragment 事务。

replace(R.id.fragment_container, fragment)：将指定的容器（fragment_container）中的内容替换为新的 Fragment。

commit()：提交事务，确保更改生效。

总结：

该代码的功能是通过按钮点击在同一个活动中切换不同的 Fragment，从而实现动态界面更新。每个按钮对应一个特定的 Fragment，用户的操作将影响显示的内容。

②activity_main.xml

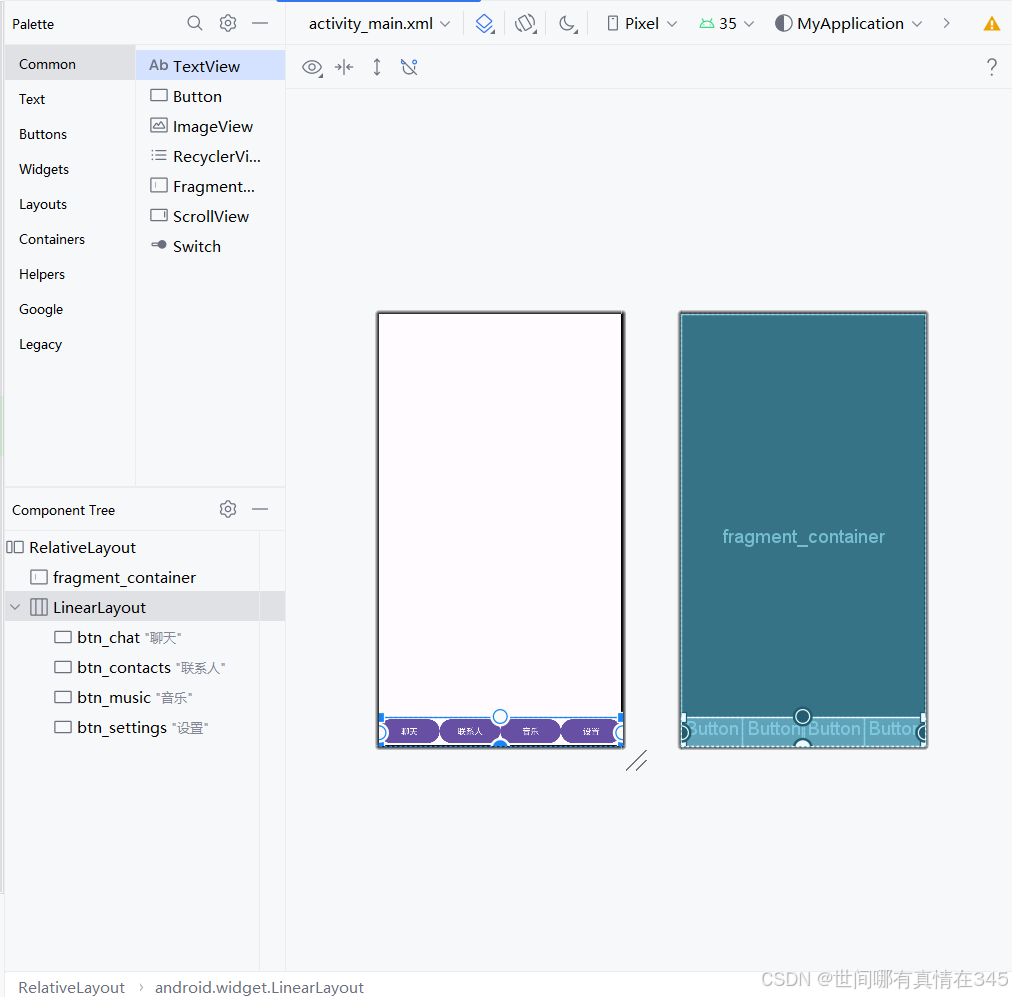

 布局界面：

 代码：

​
<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"  <!-- 设置布局宽度为全屏 -->
    android:layout_height="match_parent"> <!-- 设置布局高度为全屏 -->

    <!-- Fragment 容器，用于动态加载不同的 Fragment -->
    <FrameLayout
        android:id="@+id/fragment_container"  <!-- 容器的 ID，用于在活动中访问 -->
        android:layout_width="match_parent"  <!-- 容器宽度为全屏 -->
        android:layout_height="match_parent" /> <!-- 容器高度为全屏 -->

    <!-- 底部按钮布局，使用 LinearLayout 水平排列 -->
    <android.widget.LinearLayout
        android:layout_width="match_parent"  <!-- 按钮布局宽度为全屏 -->
        android:layout_height="wrap_content"  <!-- 按钮布局高度根据内容自适应 -->
        android:layout_alignParentBottom="true" <!-- 将按钮布局对齐到父布局底部 -->
        android:orientation="horizontal"> <!-- 设置布局方向为水平 -->

        <!-- 聊天按钮 -->
        <Button
            android:id="@+id/btn_chat"  <!-- 聊天按钮的 ID -->
            android:layout_width="0dp"  <!-- 按钮宽度为0，配合权重使用 -->
            android:layout_height="wrap_content"  <!-- 按钮高度根据内容自适应 -->
            android:layout_weight="1"  <!-- 权重为1，均匀分配剩余空间 -->
            android:text="聊天" /> <!-- 按钮文本 -->

        <!-- 联系人按钮 -->
        <Button
            android:id="@+id/btn_contacts"  <!-- 联系人按钮的 ID -->
            android:layout_width="0dp"  <!-- 按钮宽度为0，配合权重使用 -->
            android:layout_height="wrap_content"  <!-- 按钮高度根据内容自适应 -->
            android:layout_weight="1"  <!-- 权重为1，均匀分配剩余空间 -->
            android:text="联系人" /> <!-- 按钮文本 -->

        <!-- 音乐按钮 -->
        <Button
            android:id="@+id/btn_music"  <!-- 音乐按钮的 ID -->
            android:layout_width="0dp"  <!-- 按钮宽度为0，配合权重使用 -->
            android:layout_height="wrap_content"  <!-- 按钮高度根据内容自适应 -->
            android:layout_weight="1"  <!-- 权重为1，均匀分配剩余空间 -->
            android:text="音乐" /> <!-- 按钮文本 -->

        <!-- 设置按钮 -->
        <Button
            android:id="@+id/btn_settings"  <!-- 设置按钮的 ID -->
            android:layout_width="0dp"  <!-- 按钮宽度为0，配合权重使用 -->
            android:layout_height="wrap_content"  <!-- 按钮高度根据内容自适应 -->
            android:layout_weight="1"  <!-- 权重为1，均匀分配剩余空间 -->
            android:text="设置" /> <!-- 按钮文本 -->
    </android.widget.LinearLayout>
</RelativeLayout>

​

代码解析：

 根布局：

 使用 RelativeLayout 作为根布局，允许其子视图相对定位。

 Fragment 容器：

FrameLayout 作为 fragment_container，用于动态加载不同的 Fragment。它的宽度和高度都设置为匹配父布局，这样它可以占据整个屏幕。

 底部按钮布局：

使用 LinearLayout 水平排列四个按钮。该布局的宽度设置为匹配父布局，确保其占据底部的整个宽度。

按钮设置：

每个按钮的 layout_width 设置为 0dp，并与 layout_weight 属性结合使用，以确保它们均匀分配可用空间。所有按钮的 layout_weight 值都设置为 1，这意味着它们将共享底部布局的可用空间。

总结：

此布局文件提供了一个基本的用户界面结构，允许用户在不同功能之间进行切换。通过点击底部的按钮，用户可以加载不同的 Fragment，从而实现动态内容切换。这样的设计在许多应用程序中都非常常见，有助于提升用户体验和界面的可用性。

2.聊天模块

Ⅰ 聊天界面

①ChatFragment.java

 代码：

package com.example.myapplication;

import android.content.Intent; // 导入 Intent 类，用于启动新活动
import android.os.Bundle; // 导入 Bundle 类，用于传递数据
import android.view.LayoutInflater; // 导入 LayoutInflater 类，用于加载布局
import android.view.View; // 导入 View 类
import android.view.ViewGroup; // 导入 ViewGroup 类
import android.widget.AdapterView; // 导入 AdapterView 类，适用于列表项点击事件
import android.widget.ArrayAdapter; // 导入 ArrayAdapter 类，用于适配数据
import android.widget.ImageView; // 导入 ImageView 类，用于显示头像
import android.widget.ListView; // 导入 ListView 类，用于显示列表
import android.widget.TextView; // 导入 TextView 类，用于显示文本
import androidx.annotation.NonNull; // 导入注解类
import androidx.fragment.app.Fragment; // 导入 Fragment 类

public class ChatFragment extends Fragment {

    // 定义联系人名称、时间和头像资源数组
    private String[] people = {"王力宏", "周杰伦", "林俊杰", "陶喆"};
    private String[] times = {"10:30 AM", "9:15 AM", "8:45 AM", "7:50 AM"}; // 添加时间数组
    private int[] imageIds = {
            R.drawable.wanglihong,  // 王力宏头像资源
            R.drawable.zhoujielun,  // 周杰伦头像资源
            R.drawable.linjunjie,    // 林俊杰头像资源
            R.drawable.taozhe        // 陶喆头像资源
    };

    @Override
    public View onCreateView(LayoutInflater inflater, ViewGroup container,
                             Bundle savedInstanceState) {
        // 加载 fragment_chat 布局
        View view = inflater.inflate(R.layout.fragment_chat, container, false);

        // 获取 ListView 并设置适配器
        ListView listView = view.findViewById(R.id.list_view);
        ChatAdapter adapter = new ChatAdapter();
        listView.setAdapter(adapter);

        // 设置列表项点击事件
        listView.setOnItemClickListener((parent, view1, position, id) -> {
            String selectedPerson = people[position]; // 获取被点击的联系人名称
            Intent intent = new Intent(getActivity(), ChatHistoryActivity.class); // 创建 Intent 以启动 ChatHistoryActivity
            intent.putExtra("person_name", selectedPerson); // 传递联系人名称
            intent.putExtra("image_id", imageIds[position]); // 传递头像资源 ID
            startActivity(intent); // 启动活动
        });

        return view; // 返回视图
    }

    // 自定义适配器类
    private class ChatAdapter extends ArrayAdapter<String> {
        ChatAdapter() {
            super(getActivity(), R.layout.list_item_chat, people); // 使用联系人数组初始化父类
        }

        @NonNull
        @Override
        public View getView(int position, View convertView, @NonNull ViewGroup parent) {
            // 重用视图，避免频繁创建新视图
            if (convertView == null) {
                convertView = LayoutInflater.from(getActivity()).inflate(R.layout.list_item_chat, parent, false);
            }

            // 获取视图中的组件
            TextView nameTextView = convertView.findViewById(R.id.name_text_view); // 联系人名称 TextView
            TextView timeTextView = convertView.findViewById(R.id.time_text_view); // 聊天时间 TextView
            ImageView avatarImageView = convertView.findViewById(R.id.avatar_image_view); // 头像 ImageView

            // 设置组件内容
            nameTextView.setText(people[position]); // 设置姓名
            timeTextView.setText(times[position]); // 设置时间文本
            avatarImageView.setImageResource(imageIds[position]); // 设置头像

            return convertView; // 返回视图
        }
    }
}

 代码解析：

 包声明：

package com.example.myapplication;：指定当前类所在的包。

导入语句：

导入了用于活动、布局、视图和适配器的相关类。

类定义：

public class ChatFragment extends Fragment：定义了一个 Fragment 类，用于显示聊天界面。

数据定义：

people 数组存储联系人姓名。

times 数组存储对应的聊天时间。

imageIds 数组存储头像资源的 ID。

onCreateView 方法：

onCreateView 方法用于创建并返回 Fragment 的视图。

使用 LayoutInflater 加载布局文件 fragment_chat。

获取 ListView 并设置自定义适配器 ChatAdapter。

列表项点击事件：

使用 setOnItemClickListener 方法为列表项设置点击事件处理器。

创建 Intent 启动 ChatHistoryActivity，并通过 putExtra 方法传递联系人名称和头像 ID。

自定义适配器 ChatAdapter：

继承自 ArrayAdapter<String>，用于适配联系人数组。

getView 方法用于为每个列表项创建视图，重用视图以提高性能。

在 getView 方法中，设置每个联系人的名称、时间和头像。

总结 ：

该代码实现了一个聊天界面，用户可以查看联系人列表及其最近的聊天时间。通过点击列表项，用户能够进入聊天历史页面，查看与特定联系人的详细聊天记录。自定义适配器允许灵活地管理列表项的显示内容，提升用户体验。

②fragment_chat.xml

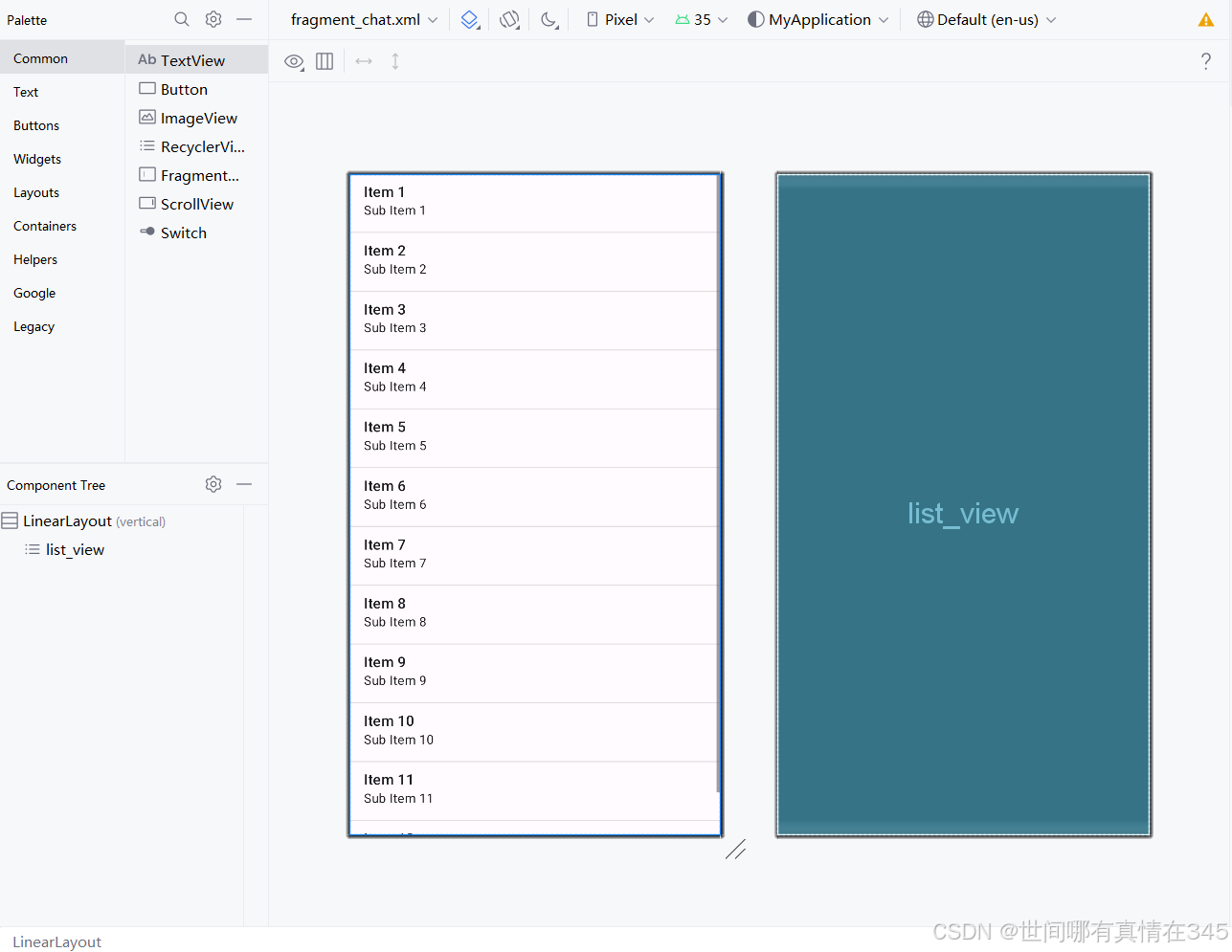

布局界面：

代码：

​
<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"  <!-- 设置布局宽度为全屏，即匹配父视图的宽度 -->
    android:layout_height="match_parent" <!-- 设置布局高度为全屏，即匹配父视图的高度 -->
    android:orientation="vertical">      <!-- 设置布局方向为垂直排列 -->

    <!-- ListView 用于显示一组可滚动的列表项 -
