电气控制及可编程控制器实验报告 实验四 用 PLC 实现电机的正反转控制和 Y－△降压起动控制

电气控制及可编程控制器实验报告



实验四 用 PLC 实现电机的正反转控制和 Y－△降压起动控制

一．实验目的

1. 掌握由传统继电接触控制转为 PLC 控制的方法。

2. 熟练掌握编程软件的使用方法。

3. 掌握用 PLC 实现电机正反转控制的方法。

4. 运用 PLC 实现电动机 Y－Δ起动控制。

二． 实验说明

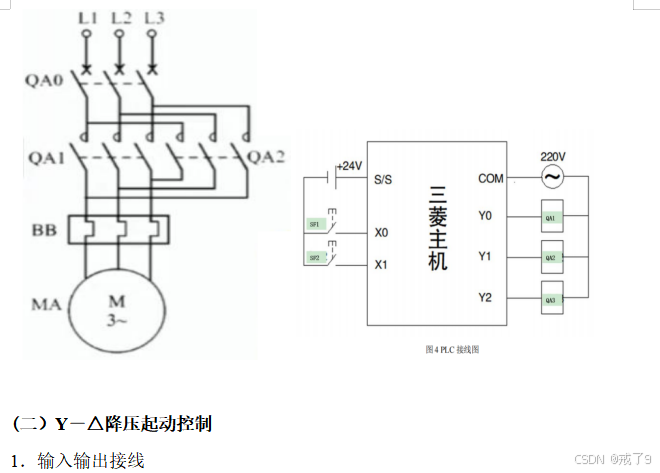

1. 根据图示梯形图及外部 I/O 接线图，要求运用 PLC 技术并借助模拟实验装置来实现电机正反转的控制。

双向控制电路要求 2 个接触器 QA1、QA2 不能同时得电，否则会造成电机电源的短路。

l 在梯形图上，Y0 和 Y1 的线圈上串接对方的常闭触点，进行互锁。当 Y0 线圈得电时，其常闭触点断开，使 Y1 线圈不可能得电，只有 Y0 断电时，Y1 线圈才可能得电；反之亦然。

l X0 和 X1 的常闭触点用来实现按钮联锁。

l 外部接线图中 QA1、QA2 线圈上互相串接对方常闭触点也起互锁作用，这样可以确保在任何情况下（如某一接触器主触点熔焊），2 个接触器都不会同时接通。

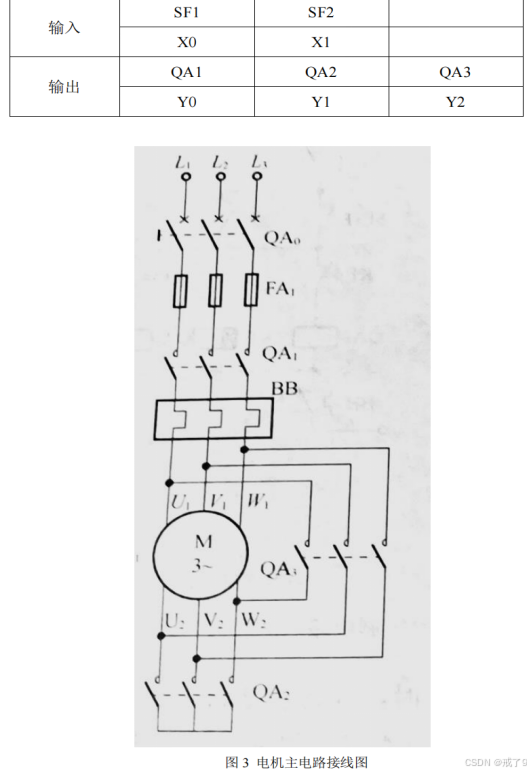

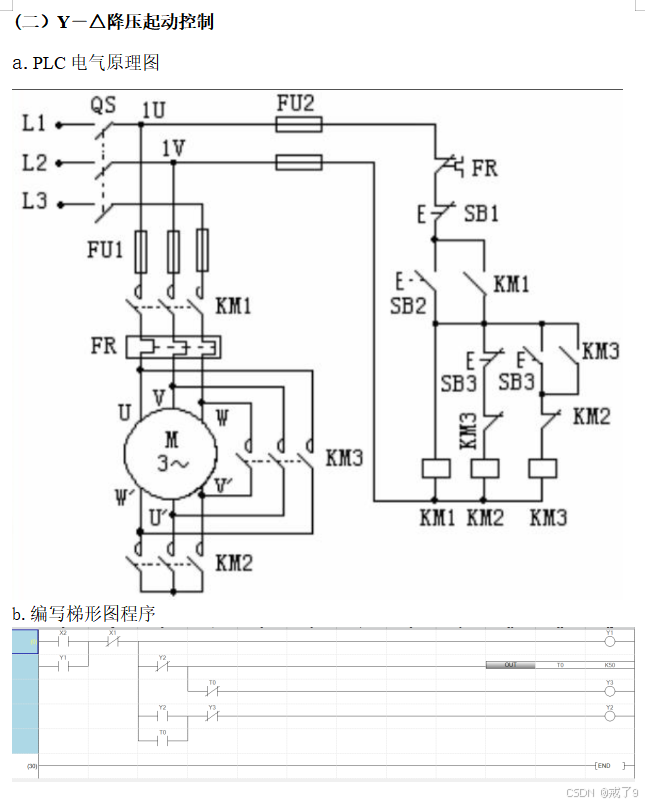

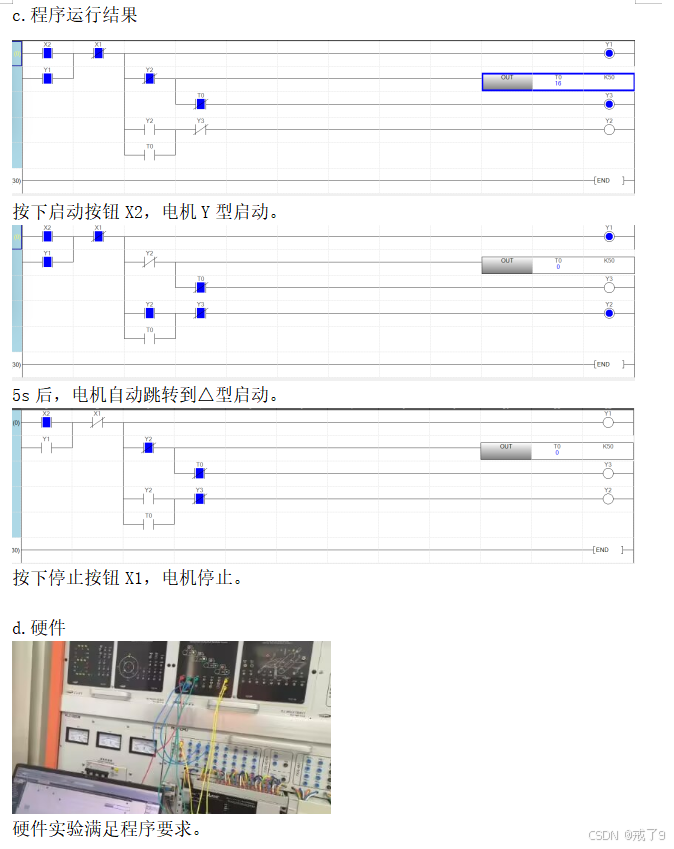

2. 运用 PLC 技术并借助模拟实验装置来实现三相交流异步电动机的 Y－Δ 起动模拟控制。

三．实验内容

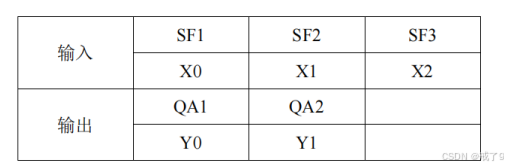

1. 确定输入输出地址，绘制I/O接线图并进行接线操作。

2. 利用编程软件编写梯形图程序，并将其下载至PLC中。

3. 启动程序，实时监控并检验运行结果，若发现偏差则进行必要的修改和调试。

三． 实验步骤

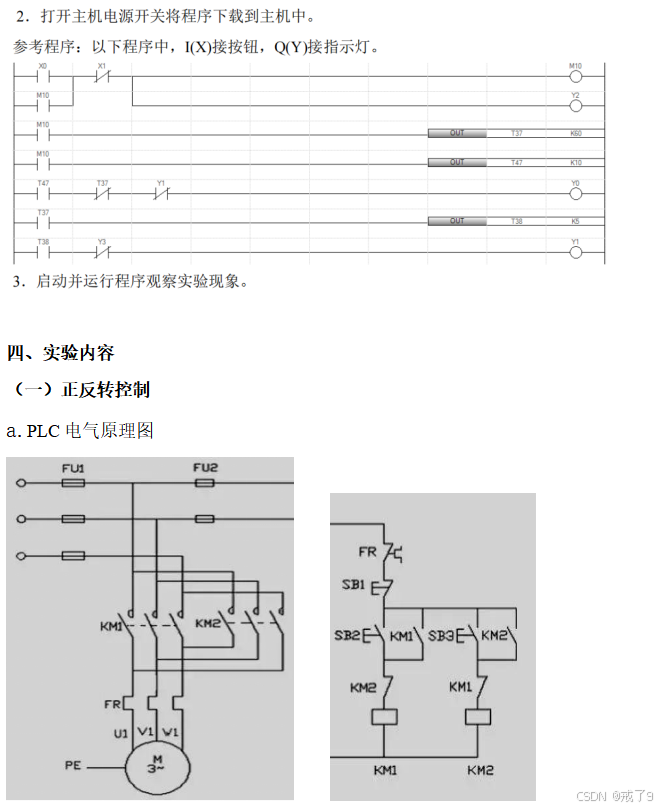

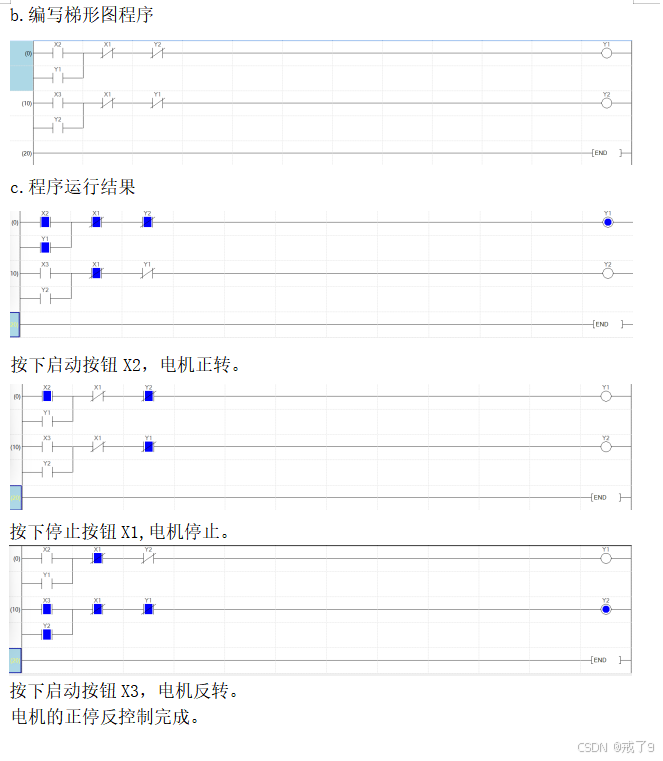

（一）正反转控制

1．输入输出接线。

2．打开主机电源将程序下载到主机中。

3．启动并运行程序观察实验现象。

4. 按正向起动按钮 SF1，观察并记录电动机的转向和接触器的运行情况。

5. 按反向起动按钮 SF2，观察并记录电动机和接触器的运行情况。

6. 按停止按钮 SF3，观察并记录电动机的转向和接触器的运行情况。

7. 再按 SF2，观察并记录电动机的转向和接触器的运行情况。
