IS-IS详解（大学生易读版）

1.引言

        早在TCP/IP协议还未出现的时候，OSI/RM参考模型中的七层模型的网络层协议已经靠着CLNP（无连接网络协议）来实现网络互通。大伙可以大致理解成TCP/IP协议里网络层的IP协议。其中IS-IS就为CLNP提供服务，作为动态路由协议的存在。后来了，TCP/IP四层协议的普及也没有抛弃，而是对IS-IS的改造，令其能够支持TCP/IP，经过改造的被命名为集成化IS-IS。

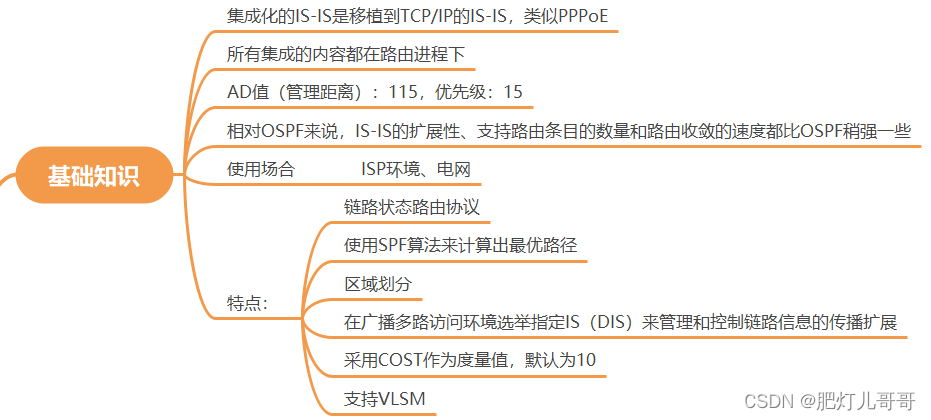

2.基础知识

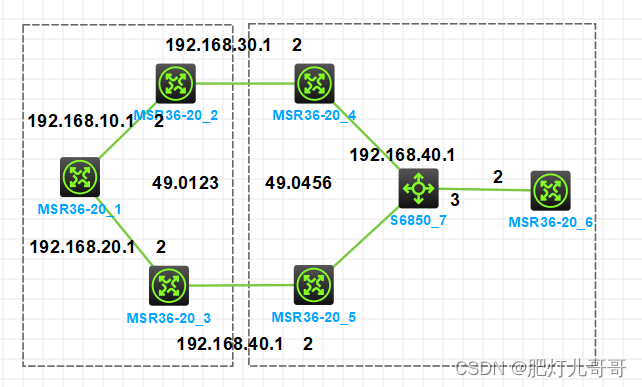

3.拓扑介绍

        这样的拓扑，如果是ospf协议该怎么做了？？？

        1.角色确定是否为DR?是否为ABR,ASBR?

        2.确定链路是否为广播？还是点对点？

        3.确定区域是否为骨干区域？特殊区域？

        在is-is协议中实现也和OSPF大体相同，毕竟都是动态路由协议且链路状态协议嘛

4.专有名词

    4.1 角色

        分类1（l1，l2，l1/l2）

        L1

        普通区域的路由器,只能与本区域的L1，和L1/2路由器建立邻居关系,有一很大的缺点就是只能获取本区域内的路由信息

        L2

        骨干区域中的路由器，可以与本区域或其他区域的L2和L1/2建立邻居关系，即学习区域内的路由，也会学习其他区域的路由信息

        L1/2

        默认情况下，路由器为该类型，类似于ABR，用于区域间的连接。可以和区域内的L1建立邻居关系，可以自己和其他区域的L2建立邻居关系

        分类2 （DIS）

        类似于OSPF中的DR

        范围：每一个链路存在一个DIS

        作用：周期性向区域内其他路由器进行数据库的泛洪，使整个区域中的设备的数据库进行同步

        选举：先比较优先级，越大越优先，若相同再比较SNPA地址（MAC地址）,越大越优先。

        特点：DIS具有抢占性，不像OSPF的DR不具有，且没有类似于BDR之类的备份设备。

        分类3（ IS，ES）

        IS:网络节点设备，路由器

        ES:网络终端设备，比如PC，手机

    4.2 链路类型

    广播环境（此处可先跳过全文看完后回看）

        步骤

       （1）互发llH，类似OSPF的hello包，组播，三次建立连接

       （2）选举出DIS

       （3）DIS每隔10s会发送一次CSNP（类似OSPF的DBD报文，含有链路数据摘要）

       （4）其他路由器发送PSNP（类似OSPF的LSR）请求自己缺少的LSP（类似OSPF的LSA）

       （5）发送LSP，之后不需要确认，在每次收到后会进行比对，如果不同则继续发送PSNP

    点对点环境（此处可先跳过全文看完后回看）

        步骤

        （1）收到对方IIH，邻接关系就up，单播

        （2）没有DIS选举

        （3）互相发送CSNP/LSP/PSNP，注意此处需要PSNP来确定（PSNP不仅类似于OSPF的LSR,还有LSAck）

     注意事项

        （1）接口类型必须一致

        （2）接口地址网段必须一致

    4.3 区域

        RD

        指由多个使用IS-IS路由协议的路由器组成的范围

        骨干区域

        由连续的L2和L1/2构成，注意事项：骨干区域必须是连续且只能存在一个骨干区域

        非骨干区域

        由L1和L1/2构成，注意事项：非骨干区域之间不能直接连接，非骨干区域要和骨干区域物理相

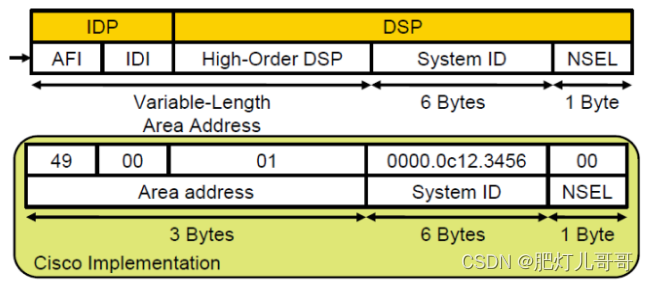

    4.4 NSNP

        怎么决定区域名称了？怎么决定isis角色名称了？这里由NSNP来共同决定。

        介绍：网络服务接入点，OSI中网络层的地址（类似于IP地址），有着决定区域和名字的作用

        IDP:由AFI和IDI共同决定，AFI为49大体代表本地使用，IDI表示区域ID。俩者决定区域名字。

可以理解为TCP/IP里的IP地址网络位。

        DSP:High-Order DSP，System，NSEL组层。可以依次理解为子网，名字，端口号。可以理解为TCP/IP里的IP地址主机位。



5.报文类型

        区分

        大体上和OSPF是差别不大滴，IIH类似hello包，CSNP类似DBD报文，PSNP有着LSR,LSAck的作用，LSP作为类似LSA的存在，也可以作为类似LSU来发送。

        5.1 IIH

        作用：建立和维护邻接关系

        过程：在广播链路中，互发llH，类似OSPF的hello包，组播，三次建立连接，选举出DIS

                     点对点中，收到对方IIH，邻接关系就up，单播，不选举DIS。

        5.2  csnp

        内容：数据库的摘要信息，用于同步数据库（注意，不同于LSP，是摘要，不是具体信息）

        过程

                   点对点：只有在建立邻居的才会互相发送一次，并且是以单播的形式进行发送的

                   广播：每隔10s，DIS会往组播地址发送一次

        5.3  LSP

        作用：用于传输每台设备的链路状态信息，储存在LSDB中（链路状态数据库）

        5.4  psnp

        内容：部分序列号PDU

        作用：在点对点环境中用于请求和确认，但在广播环境中不用确认，但是还是要用于请求。

6.重点技术点(包括基础配置)

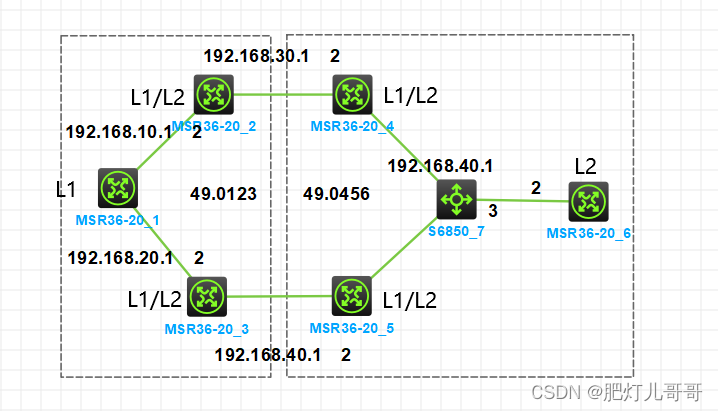

注意：以此拓扑来展开讲解

    基础配置

[H3C]isis                                                //进入isis进程
[H3C-isis-1]network-entity 49.0123.0000.0000.0002.00     //配置NSNP确定区域和名字
[H3C-isis-1]is-level level-1-2                           //配置节点类型
[H3C-isis-1]int g0/0                                     //进入接口
[H3C-GigabitEthernet0/0]ip address 192.168.10.2 24
[H3C-GigabitEthernet0/0]isis enable 1                    //配置进程号

    ATT bits

        介绍：区域关联位

        原因：普通区域无法学习到外部区域的路由信息，需要实现实现L1路由器可以访问外部区域的路由

        具体介绍

        若ATT比特位为1，就说明下发该ATT比特位为1的路由器是L1/2，表明下发的路由器是一台边界路由器，若有一台L1路由器收到ATT比特位为1的LSP报文，会自动产生一条默认路由，该默认路由指向L1/2。

        实现

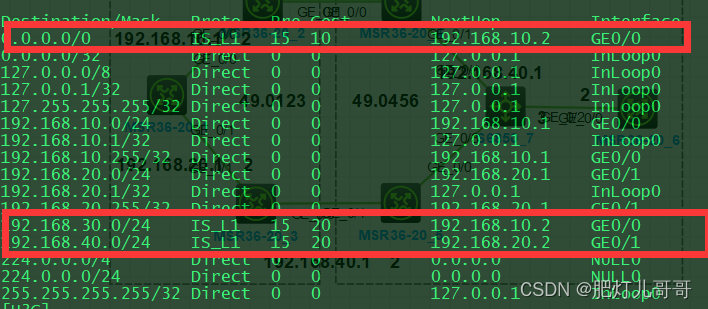

        MSR1查看路由表可知，没有L2骨干区域的路由网段，而有一条静态从上下出去。

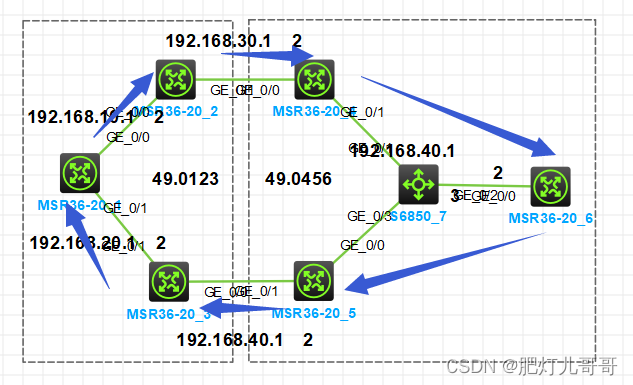

    不对称路由

        原因：由于L1无法学习到其他区域的路由明细条目，只能通过默认路由进行通信，可能会导致去和回的路由不同

        图解：按照最短路径来发的话，MSR1发包到MAR6会走下面的通道，经过MSR3,5，但是由于静态路由从MSR2发出，结果会走最短路径从MSR5到MSR3回来，而不是MSR4到MSR2回来。

        解决方法：路由泄露/路由渗透，因为主要是非骨干区域里L1不知道骨干区域路由照成的，如果知道，那么会按照路由表发送

        强调:这个方法也可以解决非骨干区域L1了解骨干区域路由情况！！！！！

[R2-isis-1]address-family ipv4
[R2-isis-1-ipv4]import-route isis level-2 into level-1 filter-policy 2000  //ACL2000的路由条目会从非骨干区域发往非骨干区域

    身份验证

        区分为区域认证和接口认证

        接口认证（针对于HII报文）

明文
[R2-GigabitEthernet1/0]isis authentication-mode simple plain 123 level-2



密文
[R2-GigabitEthernet1/0]isis authentication-mode md5 plain 123 level-2

        区域认证（针对于CSNP,LSP,PSNP）

[R2-isis-1]area-authentication-mode md5 plain 123

尾言

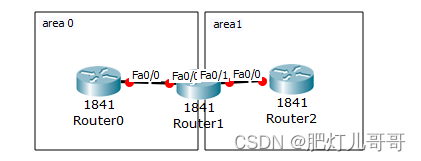

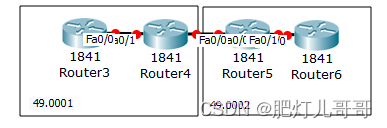

        综上可见，is-is其实和ospf很类似的，俩者很大的一点不同在于IS-IS的区域划分是基于链路，IS-IS是一整台路由器属于一个区域，OSPF的区域划分是基于路由器，OSPF的每个接口都可以属于不同区域。大家细细揣摩，望大家学有所获。

OSPF

ISIS

        本人网络小白一枚，如有知识点或则逻辑不清楚的，望大佬指出，如果大伙有其他问题，留在评论区，我会尽快为大伙解决。
