IPSEC VPN详解+100%理解（大学生易读版）

引言

        先浅说一下我当时学习ipsec的场景吧。我们老师把数据安全里面的各种协议（用于数据加密的ESP/AH，加密算法，哈希算法，数字签名等）先给我们打了一个铺垫后，接着讲着原理，后讲配置，虽然课后配是会配了，也大体上知道怎么个配置方法说得出来个阶段一，二。但各个知识体系如同散沙一般在我知识体系里面，没有逻辑框架把它门一个一个对应起来。现在有时间在网上查资料把它门拼接起来，并用通俗易懂的语言和理解方式介绍给大家听，我会以总分总的方式，先在整体上大致去理解，逻辑化去分析ipsec协议簇，再分开去细讲各个组成部分，最后配置，汇总起来，总结归纳，希望大家学习完后能掌握ipsec vpn，也能更好理解VPN（大学生易读版，放心）

IPSEC VPN简介

        IPSEC（Internet Protocol Security）是一组基于网络层的，应用密码学的安全通信协议簇，注意⚠️⚠️它并不是单个协议，而是由多个协议共同构成的协议簇！！！

        IPSEC VPN 是基于IPSec协议簇构建的在IP层实现的安全虚拟专用网，通过封装头部的方式来保障数据传输的安全性。IPsec VPN就是利用IPsec隧道来建立起网络层VPN（三层vpn）

理解

  抽象理解

        如图，如果A人B人要邮寄包裹，那么要考虑哪些因素？

        A.知道对方的正确地址，为后续邮寄做准备

        B.选择用哪家邮寄公司会对包裹有最大的保护不受其他的恶意影响

        C.是用空运还是海运，还是一般的普通邮寄

  实际理解

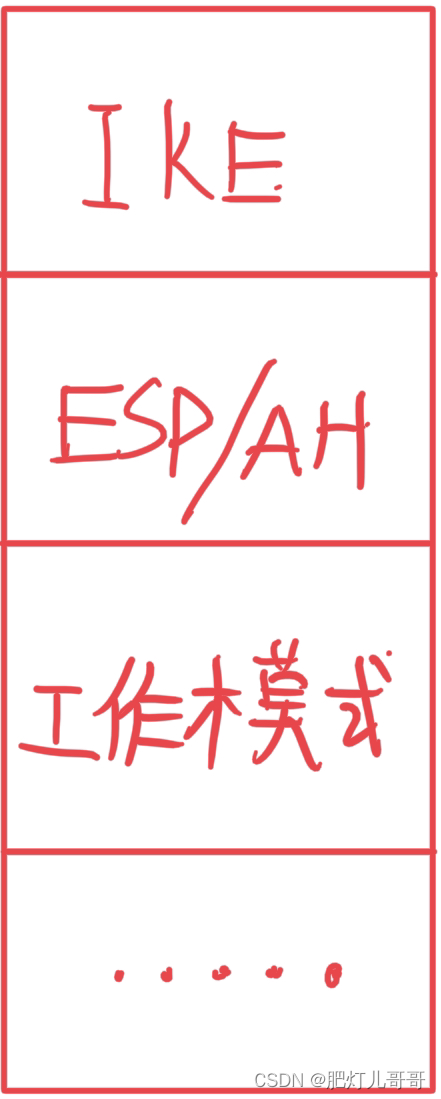

        IPSEC作为一个协议簇，其作用是对数据提供安全服务，IPSEC VPN则是在其安全服务的基础上实现VPN，IPSEC VPN由多个协议按照不同的逻辑方式共同组建起来，主要是密钥管理（IKE），其工作过程又分为第一阶段和第二阶段，工作模式，加密算法(ESP/AH)三者，我们先不管其实际知识，先理解性把三者逻辑化的组成起来。

        1.IKE工作第一阶段，去与对端认证建立连接，为后续做铺垫（与A对应）

        2.IKE工作第二阶段，产生真正密钥，与安全协议结合确认加密算法（与B对应）

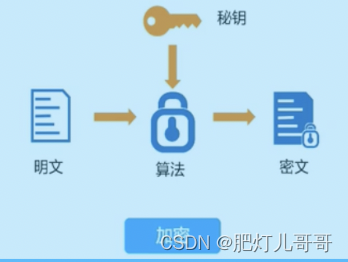

        注意：这里密钥和算法组合成为加密算法可以这样去理解

        3.IKE建立的安全基础上选择传输的方式（与c对应）

        注意，是这么去理解，而不是知识点！！！！！照这样依次去理解其中的联系并配置，容易上手的多。

知识细讲

        理解归理解，IKE,工作模式，ESP/AH安全协议以及其他小知识点如何互相去关联，构成IPSEC VPN想必大家也有一定的思路，但作为该框架中最重要的几个知识点，我会依次讲解（超详细见链接），从而让大家更好的去理解IPSEC VPN。

        看了此处大家可能会懵逼，循序渐进，都是从无到有的知识学习过程，慢慢掌握后再从详细链接里面去具体了解知识详细。加油！！！！！

  IKE协商阶段

        简介：IKE（Internet Key Exchange）进行安全联盟建立与密钥交换的过程，为安全协议的使用提供密钥，构成加密算法

        理解：IKE为IPSec协商生成密钥,与AH/ESP结合使用，提供安全服务

        目的：建立ipsec的基础，也是ipsec的精髓所在，SA(安全联盟)！！！通过使用安全联盟(SA) ， IPSec能对的数据流提供的安全服务。（这里把安全联盟看作安全关联更好理解一点）

        工作流程：

        阶段一：a.互相告知安全参数（哈希算法，完整性算法），为阶段二使用做准备。

                        b.为IPSec协商生成密钥，互相告知密钥，为步骤c相互认证的使用做准备。

                        c.验证对等体，建立ISAKMP SA

        阶段二：ISAKMP SA通过协商安全服务（阶段一的安全参数以及ESP/AH安全协议）升级，建立IPSec SA，产生真正可以用来加密数据流的密钥

        以上为IKE具体实现略讲，阶段一采用主模式，阶段二采用快输模式

        详细解析链接：

IPSEC VPN——IKE详解（大学生易读版）https://mp.csdn.net/mp_blog/creation/editor/134079567

安全协议

        简介：通过安全协议来保护数据传输的安全性

        理解安全协议和IKE的关系：IKE协议用于自动协商AH和ESP所使用的密码算法，AH/ESP的实现需要IKE提供密钥支持

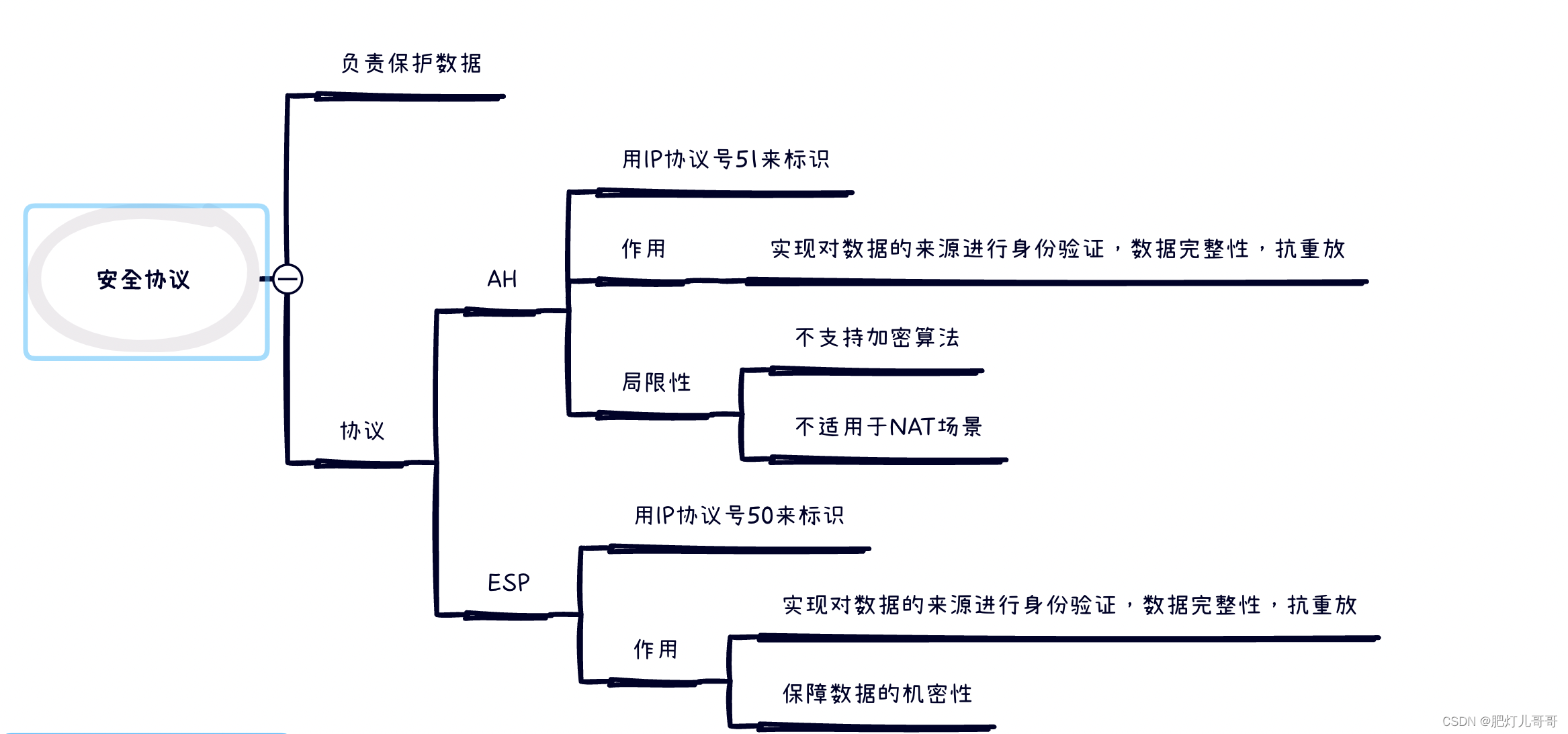

        具体：

        以上为安全协议略讲

        详细解析链接

IPSEC VPN——AH/ESP详解（大学生易读版）https://mp.csdn.net/mp_blog/creation/editor/134104226​​​​​​​

工作模式

简介：工作模式分为传输模式和隧道模式，通过封装的方式实现报文能在公网传输

理解：在IKE和通信协议共同实现安全服务的基础上，要考虑怎么实现VPN呗，工作模式在这里发挥通过封装实现VPN的作用

传输模式（不常用）

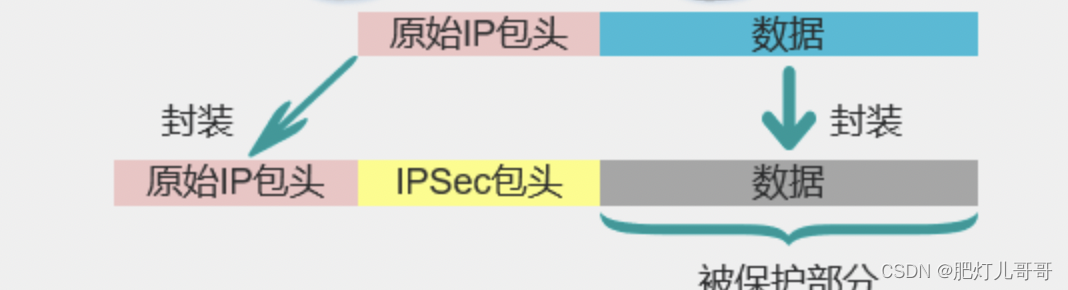

封装方式：不改变原有的IP包头，在原数据包头后面插入IPSec包头，只封装数据部分。

运用场景：加密点就是通信点的时候（在俩终端建立VPN，之前我也很疑惑ipsec的传输模式都不封装公网ip，原本的私网IP也动都不动，那如果通信点等于加密点，也实现不了vpn嘞，被老师说转不过弯，万一ipsec是建立在内网环境了？？！！）

隧道模式（常用）

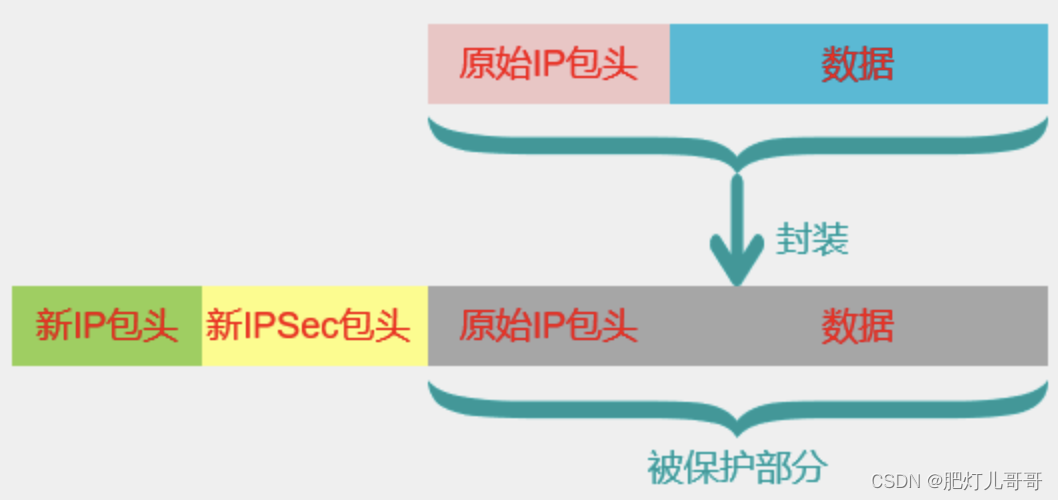

封装方式：封装上公网头部，并封装上ipsec的报头，除此之外，将原数据包的数据和ip报头进行封装并且加密，并加密原ip包头。

运用场景：加密点不是通信点的时候，如图，标准的VPN场景。

知识细讲小结：

在IPSEC VPN中，IKE工作一二阶段后提供密钥，为安全协议共同构成加密算法，在此基础上通过不同的工作模式实现有安全保障的VPN。

配置：

配置思路：从上述的实际理解就可知，先配置出

        1.阶段一（为阶段二做准备的算法，密钥，验证对等题）

        2.阶段二（在阶段一基础上配置上安全协议）毕竟IKE的阶段一二就是为了建立SA，为安全协议构成加密算法嘛

        3.确认工作模式

        4.整合以上的资源以及匹配对象（vpn是在俩路由器上配置，业务数据传输是俩通信点上）以及要进行传输的VPN对端和本端。

        5.在接口上调用步骤4上整合的所有资源。

实现原理：

拿这张图作为示范，R4向R5发送信息，在VPN的左端R1上发出时在e0/1接口上匹配上资源，在已经建立安全联盟间封装上安全协议（ESP/AH）有关报头实现安全保障，封装上不同工作模式来实现VPN。从而达成ipsec vpn的目的

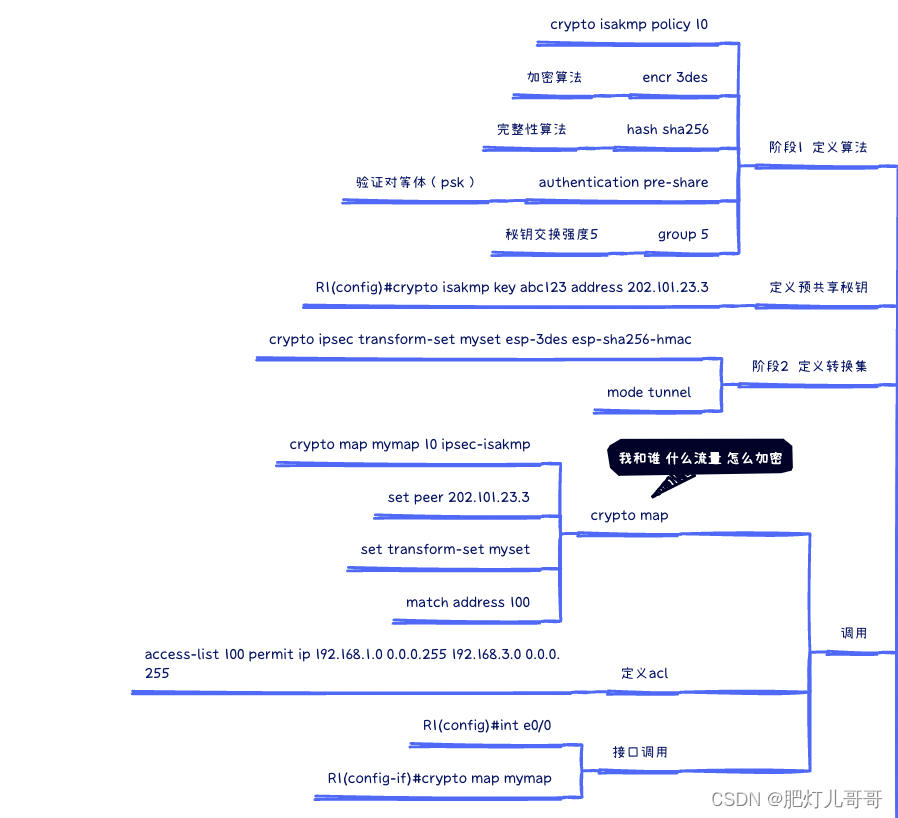

具体配置：

尾言

        IPSEC VPN是VPN里面最常见的一类，也是必须掌握的，在VPN的学习道路上有承上启下的作用，在后续的讲解中隧道嵌套，DMVPN都与之有所关系，望初学者一定要牢牢掌握。在上述讲解中，我以总分总的方式进行解析和讲解，想必大家已经在理解的基础上去完成IPSEC VPN知识的掌握，如还有问题可在评论区留言，我会尽力解答大家疑惑，文章大多来源于上课学习笔记记录，教科书记录，以及自我搭建拓扑分析。本人网络小白一枚，如有问题望大佬指出，感谢万分！！！

        最后，希望大家在网络学习道路上天天向上，加油！！！！！！
