DMVPN(大学生易读版)

一.引言

        传统的IPSCE组网有许多缺点

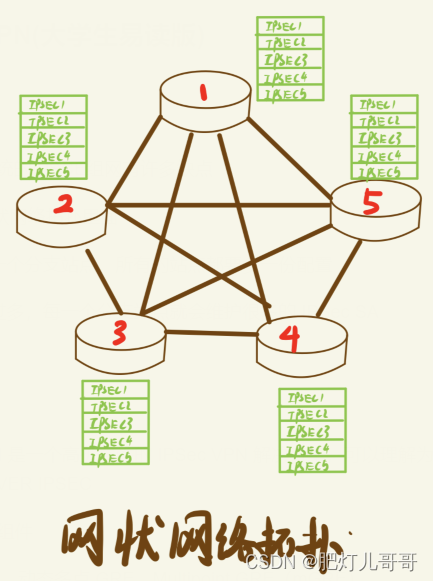

        网状网络拓扑缺点

                1.每多一个分支站点，所有的站点都要多一份配置

                2.站点过多，每一个分支站点就会维护很多的 IPSec SA

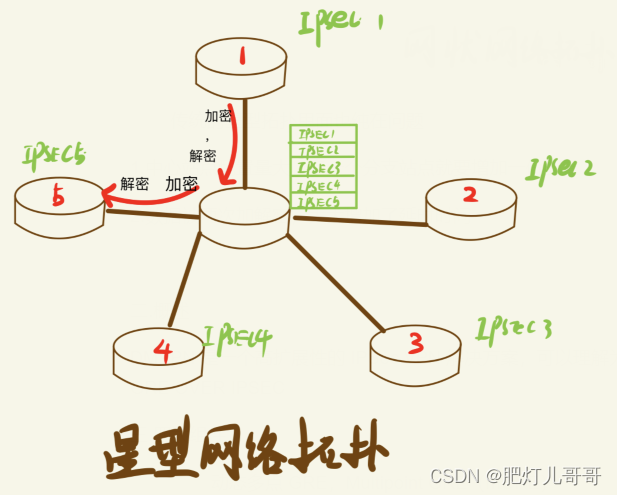

        星型拓扑里面也纯在缺点

                1.中心站点配置量大，多一个分支站点就要增加一份配置

                2.数据被两次加解密，大大增加了延时时间

        为了解决这一问题，提出了DMVPN,先简单说受DMVPN的优点和运行，在DMVPN里面重在建立隧道，总部只用一个隧道口和所有分布建立隧道，ipsec只是简单套在隧道口上的安全封装协议

       DMVPN 优点

        配置少：增加新的分支站点，无需更改中心站点配置

        分之间联系不经过总部：分支站点间用动态产生的站点间隧道进行封装

        网络资源占用少

二.概述

        DMVPN 是一个高扩展性的 IPSec VPN 解决方案，可以理解为GRE OVER IPSEC 升级版 MUTI GRE OVER IPSEC

三.四大组件

                动态多点 GRE，Multipoint GRE（mGRE）

                下一跳解析协议（Next Hop Resolution Protocol）

                动态路由协议（Dynamic Routing Protocol，EIGRP,OSPF,BGP）

                IPSec 技术

        逻辑解释

                由上可知，总部tunnel与多个分布tunnel建立GRE，怎么实现嘞？GRE的双up条件为ip地址，源地址，目的地址，在总部上配置时不会配之目的地址，采用动态多点 GRE，Multipoint GRE（mGRE）后，隧道会根据触发更新来通过下一跳解析协议（Next Hop Resolution Protocol）寻找目的地址为从而建立GRE，动态路由协议用来实现旗下终端的互联，ipsec技术通过封装提供安全保障。

        具体体现

                动态多点 GRE，Multipoint GRE（mGRE）

                命令：tunnel mode gre multipoint

                注意事项：所有 mGRE 隧道接口都在同一个网段

                下一跳解析协议（Next Hop Resolution Protocol）

                解释：总部缺乏目的地址让双方GRE始终不能建立，我们理解为tunnel为虚拟地址，物理接口为公网地址，NHRP 为了通过虚拟地址到公网地址的映射而设计的。

                1.首先每一个分支站点都需要手动映射中心站点的虚拟 IP 到公网 IP。

                2.分支站点有了这个手动映射就能够和中心站点取得联系，并且通过 NHRP 协议，注册这个分支站点的隧道虚拟 IP 到动态获取的公网 IP。

                3.因此中心站有所有分支站点的 NHRP 映射。这样中心站点也就能够访问所有注册后的分支站点。

                动态路由协议（Dynamic Routing Protocol，EIGRP,OSPF,BGP）

                解释：通告终端，子网的信息

                IPSec 技术

                解释：对 mGRE 流量进行加密，因为原理类似于gre over ipsec，gre协议会封装上公网头部，可以采用传输模式进行封装（mode transport）来节省包头长短，降低资源消耗。

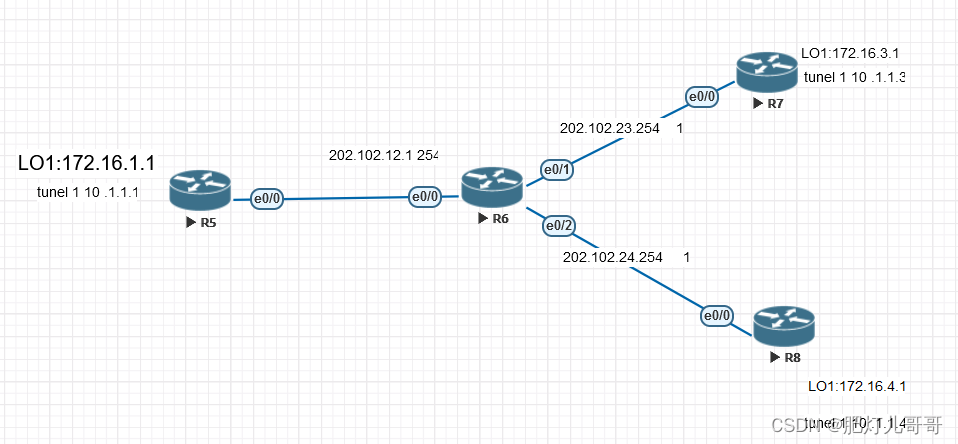

四.拓扑展现

        R5作为hub，R7,8作为speak，tunnel口用于建立隧道，回环口代表主机地址，接下来重在介绍隧道建立，ipsec只是套用在外的安全封装协议，不细讲

五.总部与分布建立

        R5

!
interface Tunnel0
 ip nhrp network-id 1                  //nhrp服务名称
 ip nhrp authentication 123            //验证密码
 ip address 10.1.1.1 255.255.255.0     //地址
 tunnel source Ethernet0/0             //源地址
 tunnel mode gre multipoint            //修改模式
 tunnel key 123                        //隧道密码

!
router eigrp 1
 network 10.1.0.0 0.0.255.255
 network 172.16.1.1 0.0.0.0            //通告子网和隧道信息，从而建立联系，有引流的作用
!
 interface Tunnel0
!
ip route 0.0.0.0 0.0.0.0 202.102.12.254   //保证tunnel建立
!

        R8

!
interface Tunnel0
 ip nhrp network-id 1                 //找到nhrp 1
 ip nhrp authentication ccie          //认证
 ip nhrp nhs 10.1.1.1                 //找到10.1.1.1进行nhrp验证，让总部找到分布tunnel口映射的物理接口
 ip address 10.1.1.4 255.255.255.0    //地址
 tunnel source Ethernet0/0            //源地址
 tunnel destination 202.102.12.1      //目的地址
 tunnel key 123
!
router eigrp 1
 network 10.1.0.0 0.0.255.255
 network 172.16.4.1 0.0.0.0
!
ip route 0.0.0.0 0.0.0.0 202.102.24.254
!

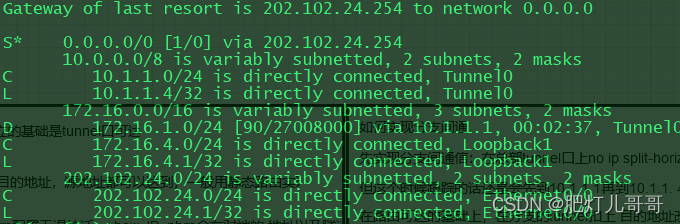

        注意事项，这个时候发现分布间没有互相的子网路由信息

        eigrp为防止环路的水平分割影响了互相学习路由条目，现在R5关闭

interface Tunnel0
 no ip split-horizon eigrp 1

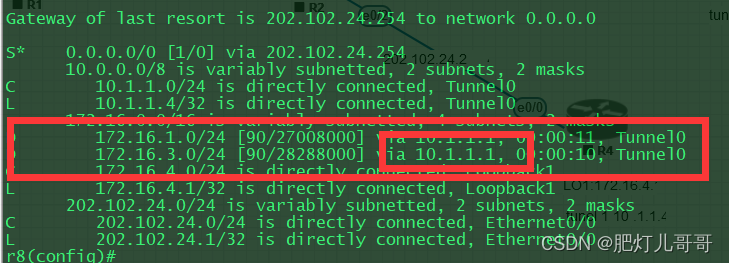

         发现此时分布间流量传递还要流经总部，这是eigrp默认路由吓一跳为自己照成的，在R5上关闭

interface Tunnel0
no ip next-hop-self eigrp 1

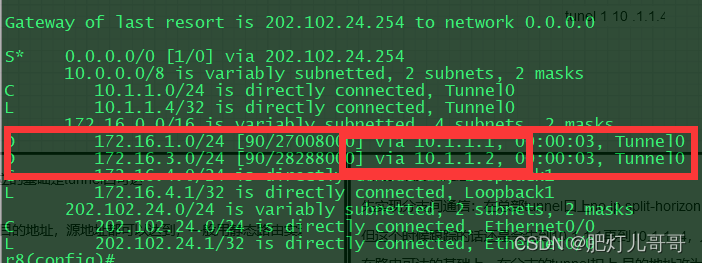

        最终验证

六.分布与分布建立

        疑问

                上诉的分布与分布已经建立，为什么还要讲嘞，因为此建立非彼建立，他是通过eigrp就建立了（通过取消水平分割和下一跳问题）但是并不是真正的分布间建立（gre隧道）。DMVPN，也常被认为mgre over ipsec，ipsec是建立在隧道上面的，那么分布之间就要建立隧道，如何建立嘞

        引出三个新代码

                 tunnel mode gre multipoint                      修改为mgre模式与多个对端建立

                ip nhrp map 10.1.1.1 202.102.12.1           手动配置中心站点，tunnel口到公网地址的映射关系

                 ip nhrp map multicast 202.102.12.1         映射到中心站点公网地址

        具体如何实现

                1.分布会发起与另一分布建立隧道的请求到主端，并根据eigrp带有另一分布tunnel口的数据包去请求

                2.主端会将此包发送给另一分布

                3.另一分布接受到后，将自己的公网地址和tunnel地址一起直接发送给发起方

                4.从而俩俩间互相建立隧道。

        R8

interface Tunnel0
 ip nhrp network-id 1
 ip nhrp authentication ccie
 ip nhrp nhs 10.1.1.1
 ip address 10.1.1.4 255.255.255.0
 tunnel source Ethernet0/0
 tunnel key 123
 tunnel mode gre multipoint
 ip nhrp map 10.1.1.1 202.102.12.1
 ip nhrp map multicast 202.102.12.1


        R7

interface Tunnel0
 ip nhrp network-id 1
 ip nhrp authentication ccie
 ip nhrp nhs 10.1.1.1
 ip address 10.1.1.2 255.255.255.0
 tunnel source Ethernet0/0
 tunnel key 123
 tunnel mode gre multipoint
 ip nhrp map 10.1.1.1 202.102.12.1
 ip nhrp map multicast 202.102.12.1


        验证

        注意事项

                为什么双方建立了隧道还要通过eigrp来取消水平分割以及取消下一跳来建立连接了？俩分布间不可以直接通过eigrp连接吗？出现这个问题时在逻辑上出现错误，分布是先通过对端隧道地址触发公网地址获取来进行隧道建立，又或则说需要俩俩对端内网地址互发报文触发建立，这里就需要通过eigrp来完成第一步才能满足gre 的建立。

七.优化

        解释：

       1. 分布与分布间内网虽然能过传递建立隧道，还是通过eigrp取消下一跳为自己来建立直接联系，也是通过关闭水平分割来保障分部间能学到彼此路由，这也大大加强了环路不问稳定的安全问题

        2.这里引出第三点优化，按需建立为了保障路由能发出，关闭水平分割，虽然水平分割让分布间不能学习到，但可以通告下发路由汇总来让报文能在分布发出

R5    tunnel口上配置
 ip summary-address eigrp 1 172.16.0.0 255.255.0.0

        核心代码

                分布tunnel上配置ip nhrp shortcut（nhrp短缺）

                总部上tunnel配置   ip nhrp redirect（nhrp重定向）

        具体实现

                配置以后，报文第一次发送到总部，中部收到nhrp shortcut则会开启IP nhrp redirect，告诉给发出者此最优路径，并在发出则上生成最优路径路由条目

                报文第二次发送，会根据最优路径来发送

        验证

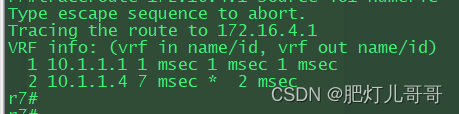

                配置后第一次去建立邻居（ r7到r8）走俩跳，一到主端，再到分布

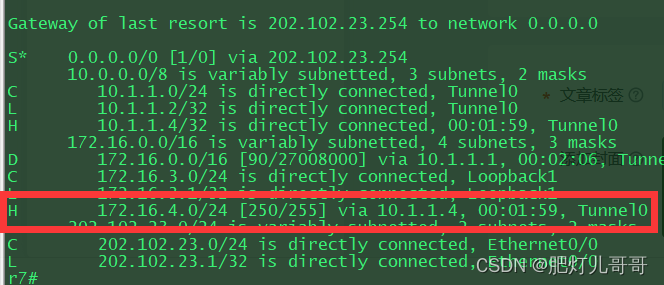

                查看路由表（获取了一个下发下来的nhrp最优路由，不经过主端直接指向分布）

                第二次建立邻居（r7到r8）只有一跳直接下发

八.尾言

        DMVPN牛逼支持在于他能在搭建大量gre over ipsec还能满足配置简单，配置轻便，网络资源占用少的优点，大家细细揣摩，定能有所收获。

        本人网络小白一枚，如有知识点或则逻辑不清楚的，望大佬指出，如果大伙有其他问题，留在评论区，我会尽快为大伙解决。
