网络知识-03 数据链路层-PPP

物理层上就是数据链路层，也属于计算机网络的低层。像诸如以太网协议就是数据链路层的协议，本章进行详细介绍。

1 数据链路层

链路（link） - 是从一个结点到相邻结点的一段物理线路（有线或无线），而中间没有任何其他的交换结点。在进行数据通信时，两台计算机之间的通信路径往往要经过许多段这样的链路。可见链路只是一条路径的组成部分。

数据链路（data link） - 当需要一条线路上传送数据时，除了必须有一条物理线路外，还必须有一些必要的通信协议来控制这些数据的传输。把实现这些协议的硬件和软件加到链路上，就构成了数据链路。

现在最常用的方法就是使用网路适配器（即网卡，即包含硬件，也包括软件）来实现这些协议。一般的适配器都包括数据链路层和物理层这两层的功能。

1.1 数据链路和帧

帧–数据链路层的协议数据单元。

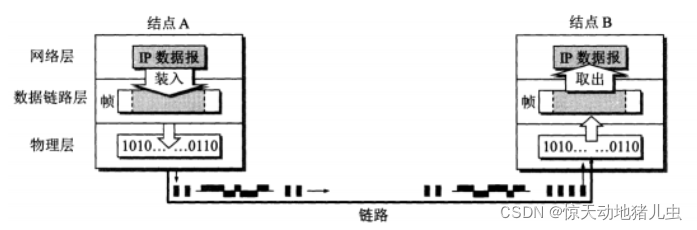

数据链路层把网络层下发的数据构成帧，然后发送到链路上。同时把从链路上接收到的帧中的数据取出并上发给网络层。

数据链路层使用的信道主要有以下两种类型：

• 点对点信道 – 这种信道使用一对一的点对点通信方式。
• 广播信道 – 这种信道使用专门的共享信道协议来协调这些主机的数据发送。广播信道上链接的主机很多，因此必须使用专用的共享信道协议来协调这些主机的数据发送。

针对每种信道，其帧的格式各不相同，稍后会详细介绍。

1.2 三个基本问题

数据链路层协议有许多种，但有三个基本问题则是相同的。这三个问题分别是：

1.2.1 封装成帧

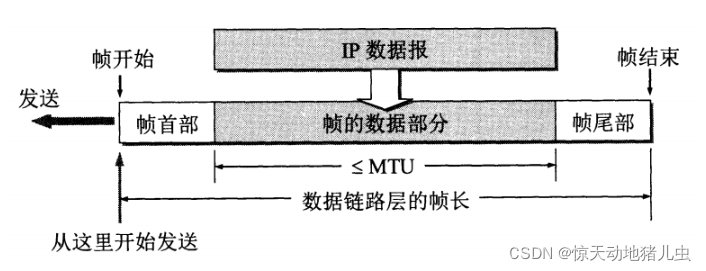

封装成帧（framing）就是将网络层下发的数据前后分别添加首部和尾部，这样就构成了一个帧。

所有在互联网上传送的数据都是以分组（即IP数据报）为传送单位，这个来自网络层的IP数据报传送到数据链路层就称为帧的数据部分。然后在帧的数据部分的前面和后面分别添加上首部和尾部，就构成一个完整的帧。这样的帧就是数据链路层的数据传送单位。

1.2.1.1 帧长度

帧的长度 = 帧的数据部分长度 + 帧首部长度 + 帧尾部长度，而帧的数据部分的长度的最大上限为MTU（最大传送单元 Maxinum Transfer Unit）。

1.2.1.2 帧定界

帧首部和尾部除了包含许多的控制信息，另外的作用就是帧定界（即确定帧的界限），帧定界可以使用特殊的帧定界符。

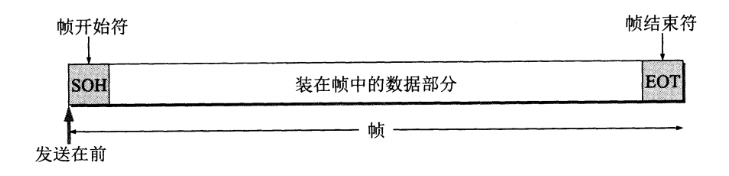

ASCII码是7位编码，一共可组成128个不同的ASCII码，其中可打印的有95个，而不可打印的控制字符33个。当帧的数据部分为可打印的ASCII码构成时，帧定界符是SOH（十六进制01,二进制00000001）和EOT（十六进制04,二进制00000100）。其中SOH表示帧开始，EOT表示帧结束。

当数据在传输中出现差错时，帧定界符的作用非常明显。假定发送端在尚未发送完一帧时出现故障，中断了发送。随后恢复正常，于是重头开发发送刚才未发送完成的帧。由于使用了帧定界符，接收端就知道前面的数据是不完整的帧（只有SOT而无EOT）。

1.2.2 透明传输

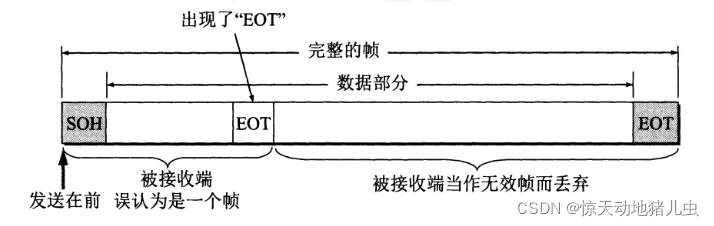

由于帧的开始和结束的标记使用专门指明的控制字符，因此，帧的数据部分中的任何8比特组成一定不允许和用作帧定界符的比特编码一样，否则会出现帧定界错误。

• 当传输的帧是用文本文件组成的帧时，其数据部分不会出现类似SOT或EOT的控制字符。
• 当传输的帧是非ASCII码的文本文件时，就可能会出现部分字符与SOT或EOT类似的情况。

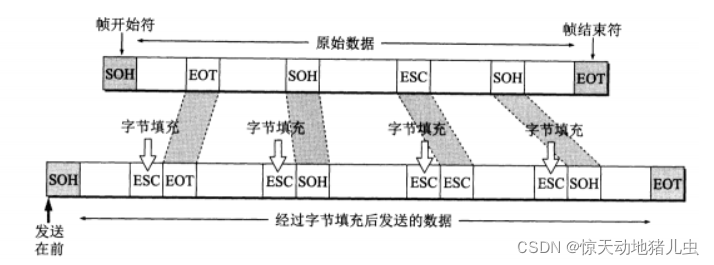

为了能解决此问题，到达帧的透明传输。就必须在发送端的数据链路层中，将数据中出现控制字符SOT或EOT的前面插入一个转义字符ESC（十六进制 1B，二进制00011011）。这种方法称为字节填充或字符填充。

接收端在接收到帧数据后，就会将数据中的转义字符移除，还原真实的帧数据部分。

1.2.3 差错检测

1.2.3.1 比特差错

现实的通信链路都不会是理想的。也就是说，比特在传输过程中可能会产生差错：1可能会变成0，而0也可能变成1。这就是比特差错。

数据通信中，接收端需要检测在传输过程中是否发生差错，常用的技术有:

• 奇偶校验(Parity Check);
• 校验和(Checksum);
• 循环冗余检验CRC(Cyclic Redundancy Check)，目前数据链路层广泛使用;

它们都是发送端对消息按照某种算法计算出校验码，然后将校验码和消息一起发送到接收端。接收端对接收到的消息按照相同算法得出校验码，再与接收到的校验码比较，以判断接收到消息是否正确。

这种为了进行检错而添加的冗余码常称为帧校验序列FCS（Frame Check Sequence）。

注意：循环冗余校验CRC和帧检验序列FCS不是一个概念，CRC是一种检错方法，而FCS是添加在数据后面的冗余码，在检错方法上可以选用CRC，但也可不选CRC。

一个完整的帧包括：

[帧首部]+[帧的数据部分]+[FCS校验码]+[帧尾部]

1.2.3.2 传输差错

上小节中的CRC只能做到对帧的无差错接受，即凡是接收端数据链路层接受的帧均无差错。

但是在实际传输过程中，除了比特差错还可能包括一些传输差错，例如：

• 帧丢失 - 丢失部分帧。发送[#1]-[#2]-[#3]，接受到[#1]-[#3]，丢失[#2]。
• 帧重复 - 部分帧重复发送。发送[#1]-[#2]-[#3]，接受到[#1]-[#2]-[#2]-[#3]，收到2个[#2]。
• 帧失序 - 部分帧的顺序颠倒。发送[#1]-[#2]-[#3]，接受到[#1]-[#3]-[#2]，后发送帧[#3]先到达。

对于通信质量较差的无线传输链路，数据链路层使用确认和重传机制，保证为上层提供可靠传输的服务。

对于通信质量良好的有线传输链路，数据链路层协议不使用确认和重传机制，即不要求为上层提供可靠的传输服务。如果传输出现差错，则有上层协议负责处理（如 TCP协议）。

2 点对点协议

2.1 高级数据链路控制HDLC

在之前通信线路质量较差的年代，为了能实现可靠的数据链路传输，一般都使用高级数据链路控制HDLC（High-level Data Link Control）协议。但是现在HDLC已经很少使用了，故而不做说明了。

2.2 点对点协议PPP

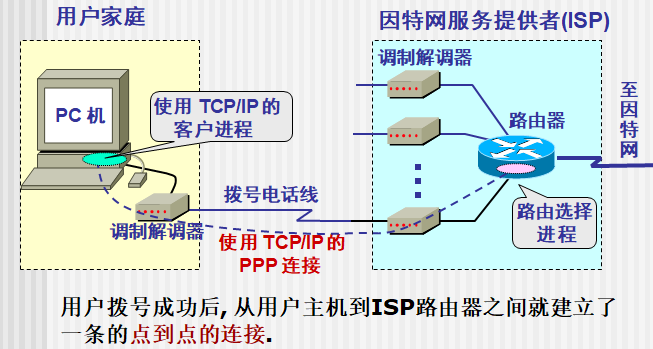

互联网用户通常都要连接到某个ISP才能接入互联网，PPP协议就是用户计算机和ISP进行通信时所使用的数据链路层协议。也是目前使用最广泛的数据链路层协议。

PPP（Point to Point Protocol）点对点协议，是提供在点到点链路上传递、封装网络层数据包的一种数据链路层协议，主要用于支持全双工的同异步链路上，并按照顺序传递数据包。

设计目的主要是用来通过拨号或专线方式建立点对点连接发送数据，使其成为各种主机、网桥和路由器之间简单连接的一种共通的解决方案。

RFC1661

2.2.1 PPP功能

• PPP具有动态分配IP地址的能力，允许在连接时刻协商IP地址；
• PPP支持多种网络协议，比如TCP/IP、NetBEUI、NWLINK等；
• PPP具有错误检测能力，但不具备纠错能力，所以PPP是不可靠传输协议；
• ppp支持数据压缩；
• PPP具有身份验证功能；
• PPP可以用于多种类型的物理介质上，包括RS232串口链路、电话线ISDN线路、移动电话和光纤（例如SDH），PPP也用于Internet接入；

2.2.2 PPP帧格式

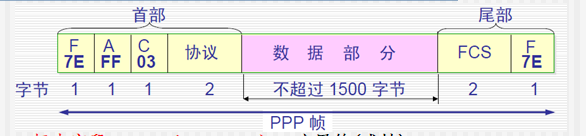

下图就是PPP帧的格式示意图：

字节数	含义	说明
1	标志字段F=0x7E	定界符，如果0x7E出现在帧内部的话，需要出现问题，所以有两种解决方案： (1)在异步链路上使用字符填充，即把0x7E用0x7D5E替换 (2)在同步链路上使用零比特填充，即在连续的5个1之后填充一个0
1	地址字段A	用于指定那个站正在处理，但是PPP只关心一个站，所以设置了0xFF（所有站）
1	控制字段C	用于帧序列和重传行为，PPP中没有用，设为固定值0x03
2	协议	指示在信息字段中封装的数据类型： (1)0x0021时，数据部分是IP数据报 (2)0xC021时,数据部分是LCP数据（链路控制协议） (3)0x8021时，数据部分是NCP（网络控制协议）数据 (4)0xC023 时，数据部分是PAP数据 (5)0xC025时： LCP中链路质量报告LQR (6)0xC223时，数据部分是CHAP数据
1500	数据部分	最大长度不能超过1500字节，1500字节大小等于PPP协议中配置参数选项MRU
2	FCS（校验）	用于差错检测的冗余循环校验码
1	标志字段F=0x7E	定界符

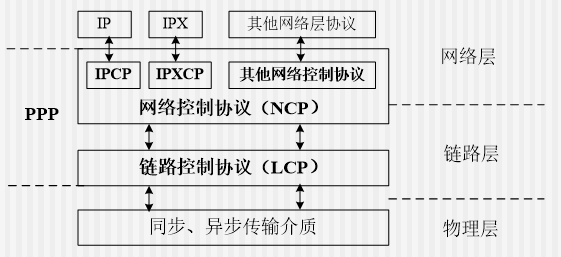

2.2.3 PPP协议的组成

PPP协议主要包括三部分：

• LCP（Link Control Protocol）链路控制协议；
• NCP（Network Control Protocol）网络控制协议
• PPP的扩展协议（如Multilink Protocol），比如认证协议，最常用的包括口令验证协议PAP（Password Authentication Protocol）和挑战握手验证协议CHAP（Challenge-Handshake Authentication Protocol）。

2.2.4 LCP

LCP(Link Control Protocol)，用于PPP的链路协商，PPP连接的建立(Establish阶段)就是从交换LCP报文开始的，LCP协商阶段所有非LCP报文都会被静默丢弃(silently discarded)，LCP协商完成后，LCP就进入LCP Opened状态，而PPP开启下一个状态。

LCP功能涉及：

• 自动协商封装格式选项(automatically agree upon the encapsulation format options)；
• 数据包大小限制；
• 检测回环链路；
• 配置错误；
• 终结连接(terminate the link)；

具体LCP协商机制就是不同的报文交换，也就是LCP Packets就决定了LCP的协商过程。

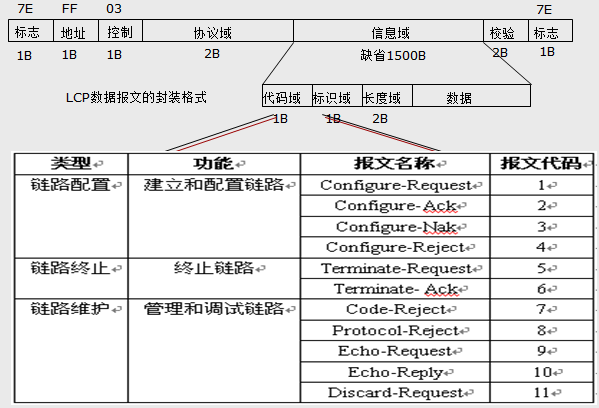

2.2.4.1 LCP帧格式

LCP帧格式：在PPP分组上进行简单的封装。

与PPP报文的区别就是在信息数据的封装格式区别。

LCP报文封装格式主要涉及以下3个字段：

• 代码域：给出请求或者响应的操作类型。
• 标识域：LCP请求帧的发送方提供的序列号，在生成一个回复（ACK,NACK,REJECT）时，这个字段通过复制响应分组请求中包含的值来构造，请求方可通过匹配标识符来识别相应请求的应答。
• 长度域：LCP分组的字节长度，不能超过最大接收单元（MRU），长度字段是LCP协议的一部分，PPP协议不提供这些字段。
• 配置/数据域：指明配置数据或协议具体数据信息。

2.2.4.2 LCP类型

根据代码域，LCP帧可以分为以下三大类型：

• 链路配置(Link Configuration packets)

代码域类型（十六进制,十进制）	代码域说明	标识域	配置/数据域
Configure-Request（0x01，1）	用于请求打开连接	用于指示通信序列号，当Options字段内容发生改变或者收到一个合法的Configure-Request回复时，Identifier必须改变。当然，重传当前包不需要。	Options字段是可变长字段，内容是对选项默认值的修改协商，默认值不需要包括在其中。也就是说若Options的内容为空，则发送端希望就按照默认的参数建立连接。
Configure-Ack （0x02，2）	在收到Configure-Request包后，若包中的Options都是可以接受的，则必须回复一个Configure-Ack包，表示接受这组选项。	和收到的Configure-Request包中的Identifier一致，以指示回复的是哪个Request包	Options与对应的Configure-Request包需严格匹配
Configure-Nak（0x03，3）	在收到Configure-Request包后，若包中的Options都是可识别的，但其中的一些协商值不接受，则回复Configure-Nak，用建议选项表明部分拒绝。	和收到的Configure-Request包中的Identifier一致，以指示回复的是哪个Request包	回复的包中Options仅仅包括Configure-Request中不接受的Options，且这些Options的顺序不会改变。也就是仅仅将Configure-Request中不接受的Options中接受的配置协商剔除。非法的包会直接被丢弃。
Configure-Reject（0x04，4）	在收到Configure-Request包后，若包中的Options有不可识别的，或者不可协商的，则回复Configure-Reject，表示完全拒绝一个或多个选项	和收到的Configure-Request包中的Identifier一致，以指示回复的是哪个Request包	Options字段仅仅包括不可接受的配置选项，接受的Options被剔除。和Nak一样，其余Options顺序也不能改变。非法的包会直接被丢弃。

• 链路终止(Link Termination packets)

代码域类型（十六进制,十进制）	代码域说明	标识域	配置/数据域
Terminate-Request（0x05，5）	用于关闭连接。希望关闭的一方会发送Terminate-Request，另一方收到后会回复Terminate-Ack，若没有收到另一方的回复，Terminate-Request会持续发送。
Terminate-Ack （0x06，6）	响应关闭连接请求。	Terminate-Ack中的值应和Terminate-Request中一致

• 链路维护(Link Maintenance packets)

代码域类型（十六进制,十进制）	代码域说明	标识域	配置/数据域
Code-Reject（0x07，7）	当收到一个LCP包发现Code字段未知时(可能对端使用的协议版本不一致)，就需要回复一个Code-Reject。 当对端收到Code-Reject，若其中指示的未知字段是协议要求的必须字段时，对端通常会报告问题并关闭连接，因为这类问题通常没法自动协商解决。	每发送一个Code-Reject，Identifier都需改变	完整包含收到LCP包中未知的部分
Protocol-Reject （0x08，8）	当收到一个PPP包发现协议(Protocol)字段的内容未知/不支持时，就需要回复一个Protocol-Reject。 一旦接收到Protocol-Reject，必须立刻停止继续发送指定的协议相关包。 Protocol-Reject只允许在LCP Opened阶段发出/收到，在其他阶段发出/收到都会被丢弃。	每发送一个Protocol-Reject，Identifier都需改变	分为两个字段： (1)Rejected-Protocol:指示驳回(rejected)的协议 (2)Rejected-Information:包含被驳回的包的内容(去掉头和FCS)
Echo-Request（0x09，9）	用于链路检测，在LCP Opened阶段收到Echo-Request时，必须回复一个Echo-Reply。并且在LCP Opened阶段，必须有Request和Reply这个过程。		分为两个字段： (1)Magic-Number:用于链路检测 (2)Data
Echo-Reply（0x0A，10）	响应链路检测请求	Echo-Reply的Identifier必须和Echo-Request一致
Discard-Request（0x0B，11）	也是用于链路检测，向对端发送这个包，对端收到后直接丢弃。这个包也只能在LCP Opened阶段发出。用于性能测试，指示对方丢弃没有响应的分组
标识（0x0C，12）	了解对方的系统类型
剩余时间（0x0D，13）	指出链路保持建立的时间

2.2.4.3 LCP配置选项

配置选项(Configuration Option)在连接配置包(Link Configuration packets)类型中已经提到。它允许修改PPP默认的一些配置，如果Configure-Request包不提及这些配置，意味着使用PPP默认配置。

格式：

 0               1               2
 0 1 2 3 4 5 6 7 0 1 2 3 4 5 6 7 0 1 2 3 4 5 6 7
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|    Type       |     Length    |  Data...
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

• Type:指示配置选项类型
• Length:配置选项的总长度(Type、Length和Data字段)
• Data:具体信息

一个LCP帧中可以包含多个LCP配置项

2.2.4.4 LCP配置选项类型

1. Maximum-Receive-Unit (MRU)
   这个配置选项是必须告知对端的，它表示本端允许收到的最大包大小。默认值为1500(字节)。
   • Type:值取1
   • Length:值取4
   • Maximum-Receive-Unit:指示MRU

 0               1               2               3
 0 1 2 3 4 5 6 7 0 1 2 3 4 5 6 7 0 1 2 3 4 5 6 7 0 1 2 3 4 5 6 7
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|    Type       |     Length    |  Maximum-Receive-Unit         |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

2. Authentication-Protocol
   默认情况是不需要认证的。如果需要认证，这个配置选项也不应该在很早的Configure-Request包中就发出，因为保证链路能正常通信才是最重要的，所以在协商完一些基本参数后，才能开始协商认证这种事。
   • Type:值取3
   • Length:值≥4
   • Authentication-Protocol:有两种认证协议:c023 Password Authentication Protocol(PAP);c223 Challenge Handshake Authentication Protocol(CHAP)
   • Data:也许需要传输一些附加数据

 0               1               2               3
 0 1 2 3 4 5 6 7 0 1 2 3 4 5 6 7 0 1 2 3 4 5 6 7 0 1 2 3 4 5 6 7
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|    Type       |     Length    |  Authentication-Protocol      |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|    Data...
+-+-+-+-+-+-+-+-+

3. Quality-Protocol
   协商使用链路质量检测(link quality monitoring)的方法，默认情况下链路质量检测不开启。
   • Type:值取4
   • Length:值≥4
   • Quality-Protocol:仅有一种协议，取值c025 Link Quality Report
   • Data:也许需要传输一些附加数据

 0               1               2               3
 0 1 2 3 4 5 6 7 0 1 2 3 4 5 6 7 0 1 2 3 4 5 6 7 0 1 2 3 4 5 6 7
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|    Type       |     Length    |  Quality-Protocol             |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|    Data...
+-+-+-+-+-+-+-+-+

4. Magic-Number
   这个配置选项提供了一种方法用于检测回环或者其他的链路异常。默认情况下不协商，Magic-Number取0。需要协商时，会随机生成一个数，尽量保证这个数唯一，所以通常会将机器序列号、MAC地址等数作为种子来生成这个随机数。
   当收到的Configure-Request含有Magic-Number配置选项时，将这个Magic-Number和最后一个发出去的Configure-Request包中的Magic-Number比较，如果数字相同，则链路很有可能出现环路。为了进一步确认，必须再发一个Configure-Nak包，含有重新生成的Magic-Number，以确定是否有环路，在未确认前，Configure-Request包停止发送。所以如果存在环路，会陷入一直发送Configure-Nak包的死循环。
   Echo-Request、Echo-Reply和Discard-Request包都有Magic-Number字段，如果Magic-Number已经产生，那么这些包发送时就必须将此填入。
   • Type:值取5
   • Length:值取6
   • Magic-Number:Magic-Number

 0               1               2               3
 0 1 2 3 4 5 6 7 0 1 2 3 4 5 6 7 0 1 2 3 4 5 6 7 0 1 2 3 4 5 6 7
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|    Type       |     Length    |  Magic-Number                 |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|    Magic-Number(cont)         |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

5. Protocol-Field-Compression (PFC)
   提供了PPP协议字段的压缩协商。PPP包中的协议字段(Protocol)默认长度为2字节，通过协商可以减少到1字节。具体方案参考最近标准。
   • Type:值取7
   • Length:值取2

 0               1
 0 1 2 3 4 5 6 7 0 1 2 3 4 5 6 7
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|    Type       |     Length    |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

6. Address-and-Control-Field-Compression (ACFC)
   提供了数据链路层地址和控制字段的压缩协商。这两个字段通常是固定的常数值，所以可以通过协商来压缩。具体方案参考最近标准。
   • Type:值取8
   • Length:值取2

 0               1
 0 1 2 3 4 5 6 7 0 1 2 3 4 5 6 7
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|    Type       |     Length    |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

2.2.4.5 LCP配置详细，LCP帧，PPP帧三者关系图

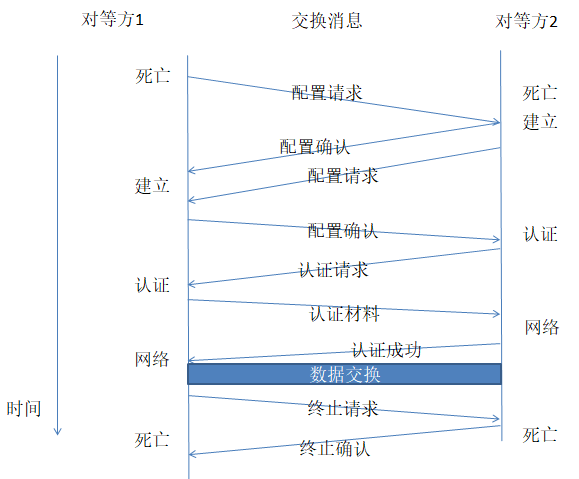

2.2.4.6 LCP协商过程

2.2.5 NCP

在LCP完成链路建立和认证之后，该链路每端都进入网络状态，并使用一个或者多个NCP进行网络层的相关协商。对于IPv4，NCP被称为IP控制协议（IPCP） 对于IPv6，NCP被称为IPV6CP。

（这里不详细展开了）

2.2.6 PPP验证

2.2.6.1 PAP

认证方式：一端发送明文口令至对等端，由对方认证。

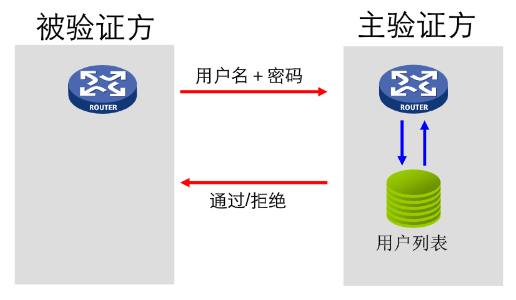

PAP认证过程:

• 被验证方首先发起验证请求，两次握手验证
• 密码以明文传送，安全性较低

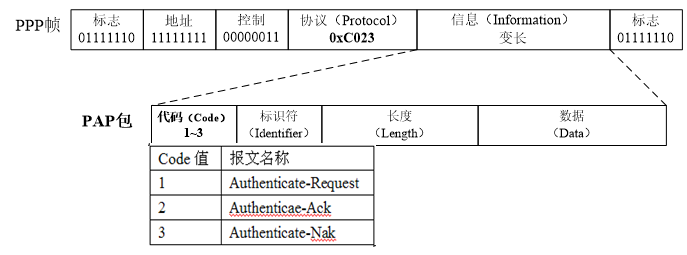

PAP包格式：

2.2.6.2 CHAP验证

CHAP是双方都把随机数+密码通过散列函数来运算，所以网路上只会监看到杂凑函数的种类及随机数，不会看到密码，安全性很高。

CHAP认证过程:

• 主验证方首先发起验证请求，三次握手验证
• 不发送密码，安全性比PAP高

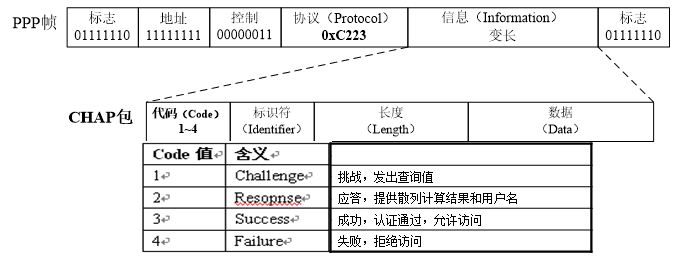

CHAP包格式:

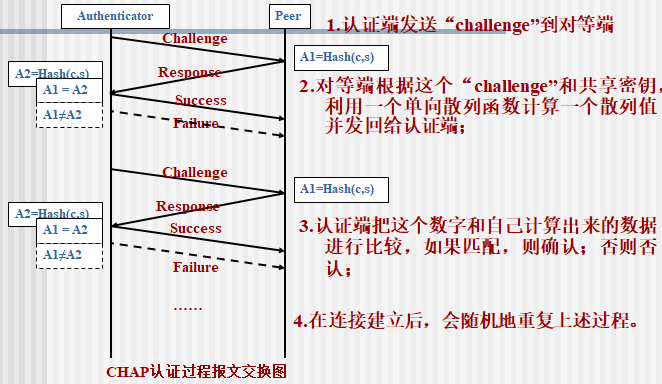

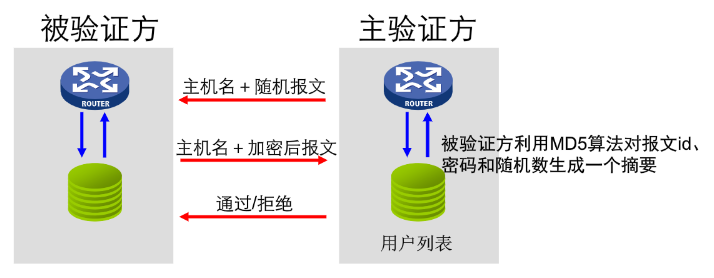

CHAP认证过程报文交换过程:

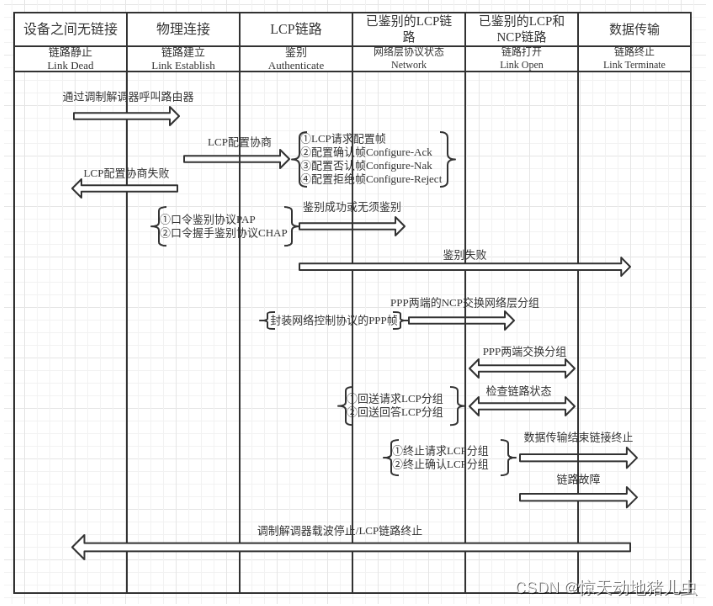

2.2.7 PPP工作状态时序图

当用户拨号接入IS 时，路由器的调制解调器对拨号做出确认，并建立一条物理连接（底层up）。PC机向路由器发送一系列的 LCP分组（封装成多个PPP帧）。

这些分组及其响应选择一些PPP参数，和进行网络层配置（此前如有PAP或CHAP验证先要通过验证），NCP给新接入的PC机分配一个临时的IP地址，使PC机成为因特网上的一个主机。

通信完毕时，NCP释放网络层连接，收回原来分配出去的IP地址。接着，LCP释放数据链路层连接。最后释放的是物理层的连接。

具体可以参考《计算机网络（第7版）-谢希仁》第3.2.3节

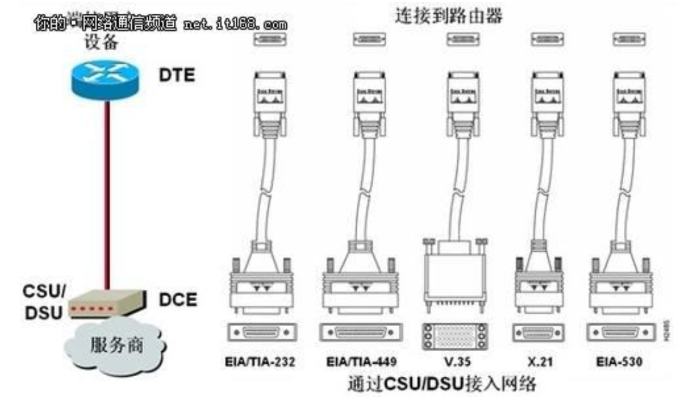

2.2.8 PPP的应用
