Solidworks：钣金设计中的参数设定

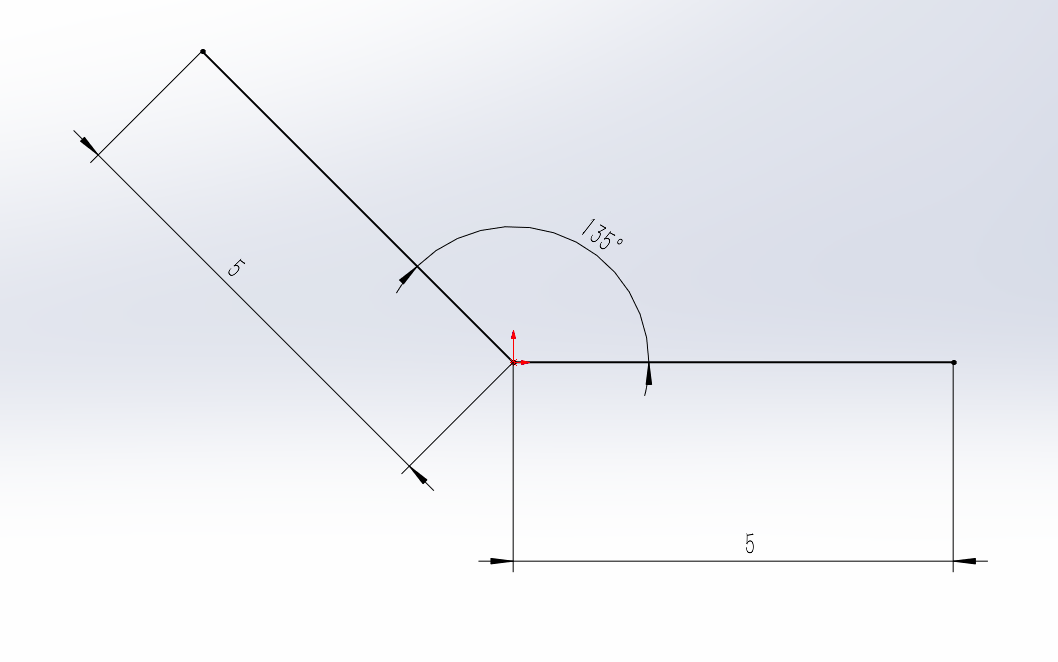

利用草图工具画一个折线，夹角135度、边长为5mm。参见下图：

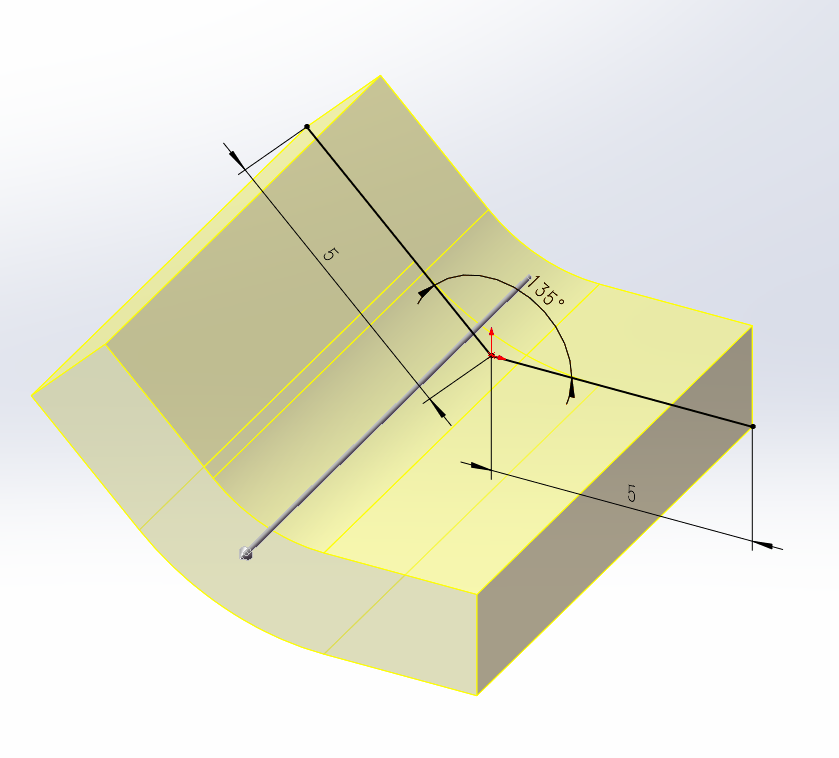

然后利用此草图创建钣金基本法兰：

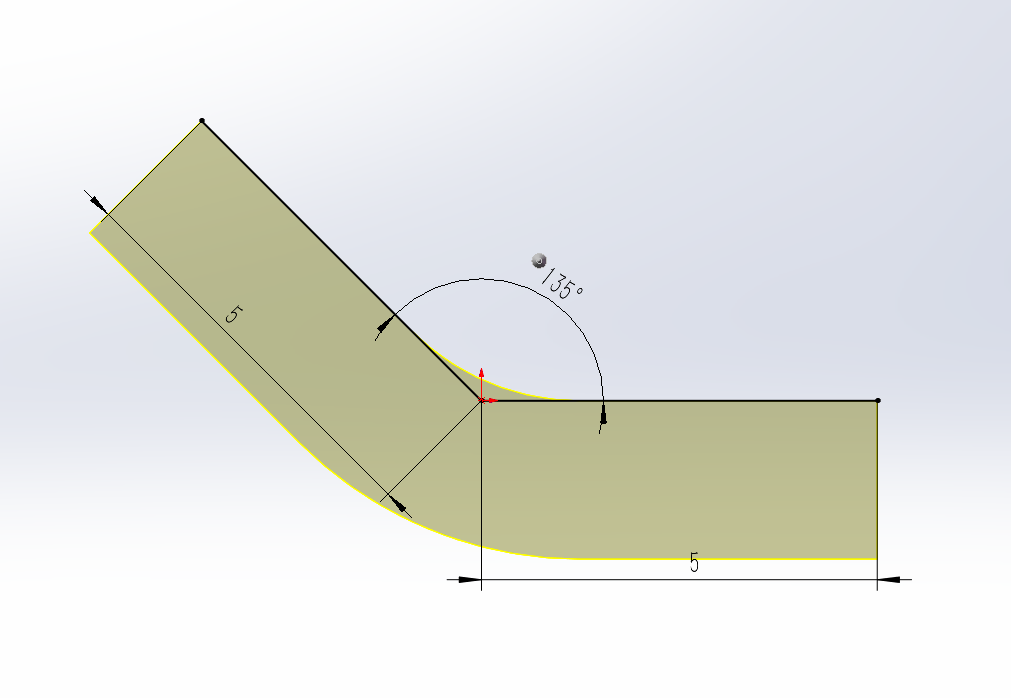

调整视图角度，看一下钣金件与草图的关系：

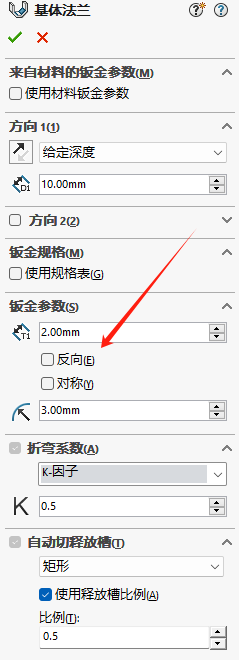

可以看出，默认情况下草图中的线段对应钣金件的外侧。可以调整“钣金参数”调整草图在钣金件生成中的位置。

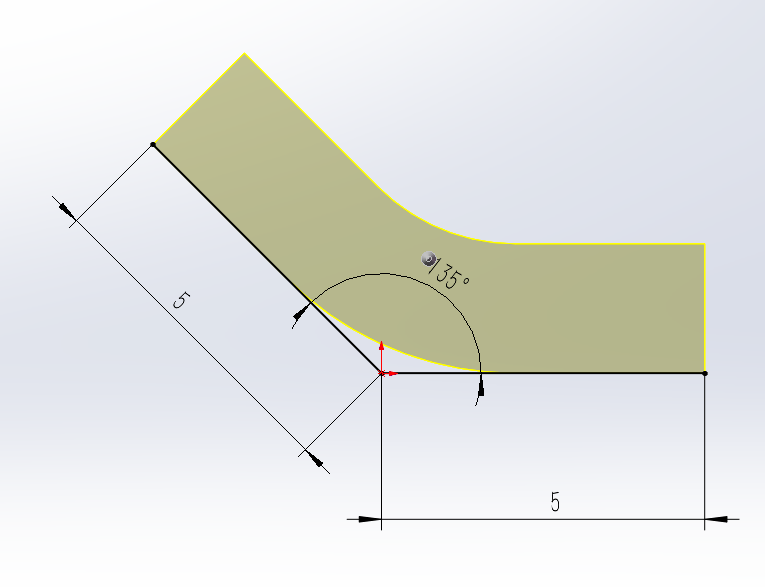

如果选择“反向”，则会出现下面的结果：

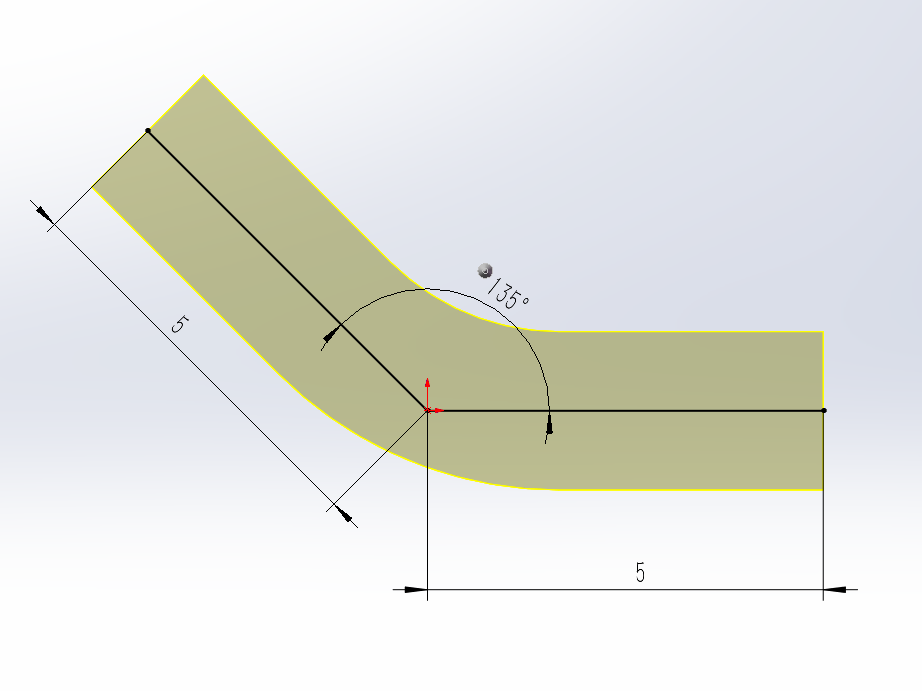

选择“对称”的话，则是下面的结果：

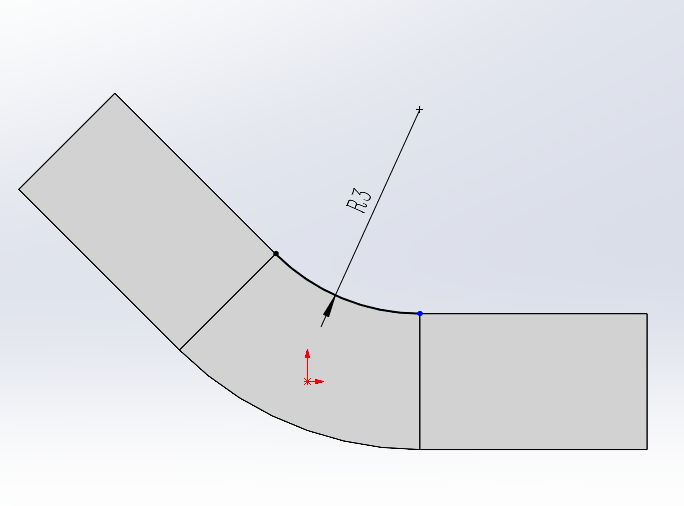

另外钣金参数中我们也可以看到折弯半径的设定是3mm。我测量了一下，这个半径说的是内测圆弧的半径。
