视频监控项目方案， 实时视频拼接方案，介绍如何更好的安装摄像机，方便对摄像机的画面进行拼接

目      录

1.实时视频拼接概述

2.适用场景

3.系统介绍

4.拼接方案介绍

4.1基于4K摄像机的拼接方案

4.2采用1080P+平台3.0 横向拼接

4.3纵横兼顾，竖屏拼接

5.前端选择及架设

5.1前端架设原则

5.1.1安装示意图

5.1.2安装调试基本原则

5.2摄像机及支架

5.2.1托盘、平板支架

5.2.2横杆支架

6.案例说明

6.1上海xx大学4K拼接

6.2某市火车站项目

6.3 Z市中石化加油站项目

---

1.实时视频拼接概述

        实时视频拼接功能是指将多个监控前端摄像机传过来的视频进行拉伸、切割、合成，去除重合部分，校正变形部分，最后拼接成一幅高分辨率视频图像的功能。主要由前端采集子系统、后端管理子系统等组成。

2.适用场景

        实时视频拼接系统目前主要应用于以下区域：

        （1）大型广场、水库、风景区、火车站台、码头、港口等具有开阔视野和需要大范围呈现监控画面的场所。

        （2）加油站、收费站、超市收银等连续的场所。

3.系统介绍

        本章略，若有兴趣，可以参考前面的文章：《项目解决方案： 实时视频拼接方案介绍》

4.拼接方案介绍

4.1基于4K摄像机的拼接方案

        本节略，若有兴趣，可以参考前面的文章：《项目解决方案： 实时视频拼接方案介绍》

        拼接的平台采用的是AS-V1000视频监控管理平台。

4.2采用1080P+平台3.0 横向拼接

        本节略，若有兴趣，可以参考前面的文章：《项目解决方案： 实时视频拼接方案介绍（中）》

         拼接的平台采用的是AS-V1000视频监控管理平台。

4.3纵横兼顾，竖屏拼接

        本节略，若有兴趣，可以参考前面的文章：《项目解决方案： 实时视频拼接方案介绍（中）》

        拼接的平台采用的是AS-V1000视频监控管理平台。

5.前端选择及架设

5.1前端架设原则

5.1.1安装示意图

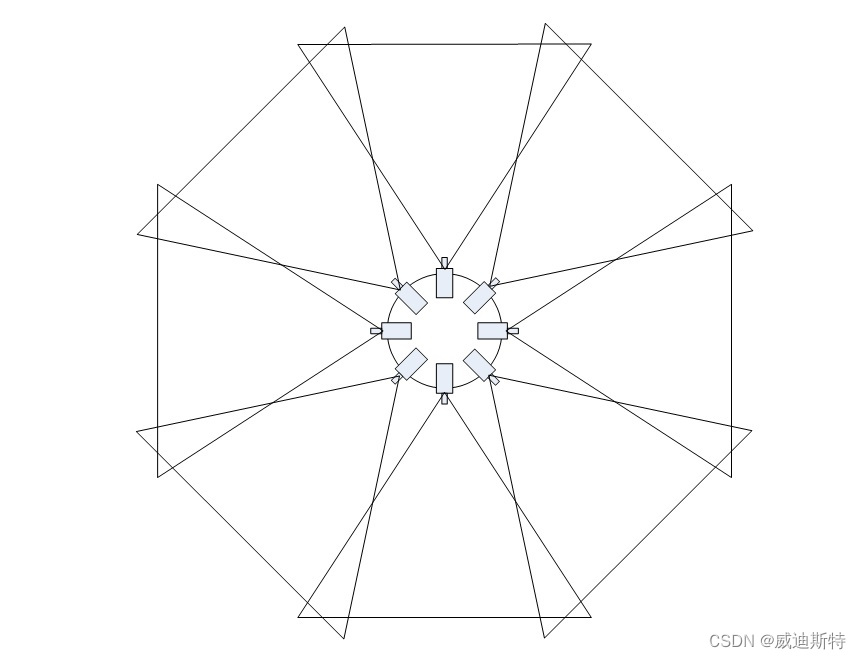

        实时视频拼接时，所有参与拼接的摄像机呈圆周排列，高度保持一致，按拍摄四周场景的方式摆放。实际操作时，根据需要监控的视角，确定摄像机数量，拍摄场景不必覆盖整个圆周。

5.1.2安装调试基本原则

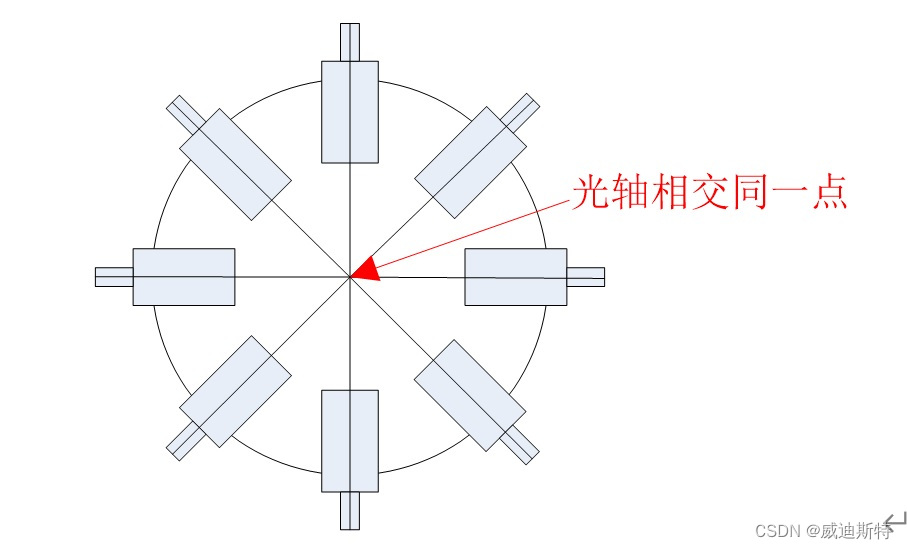

（1）参与拼接的N个摄像机光轴相交于同一点

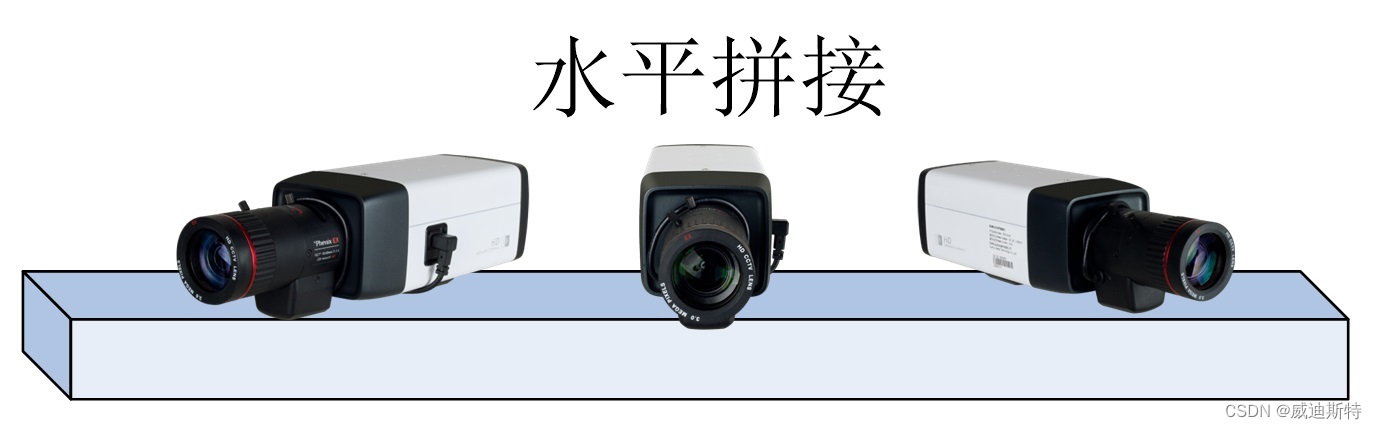

（2）参与拼接的N个摄像机处于同一平面（水平或垂直）



（3）各摄像机焦距保持一致

为了实现较好拼接，各摄像机在拼接处拍摄的相同目标大小需基本一致，因此各摄像机焦距需要调节为基本一致。

（4）避免使用变焦镜头的广角端

变焦镜头在广角端在图像边缘或多或少存在一些畸变，因此2个摄像机在拼接处会存在相反方向的变形，给拼接带来困难。

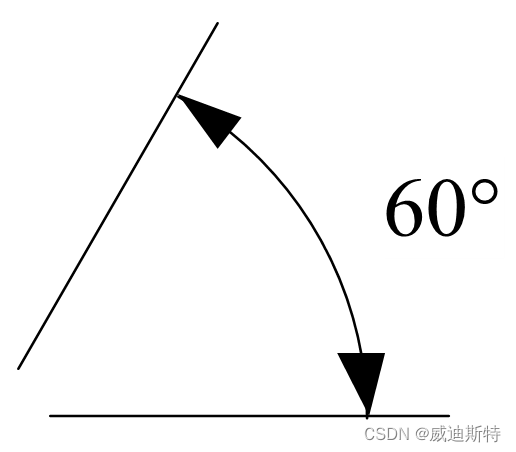

（5）单个摄像机视角最大不宜超过60度

（6）摄像机数量确定

一般情况下，推荐每个摄像机视角按45度计算，180度拼接可使用3-4个摄像机。

5.2摄像机及支架

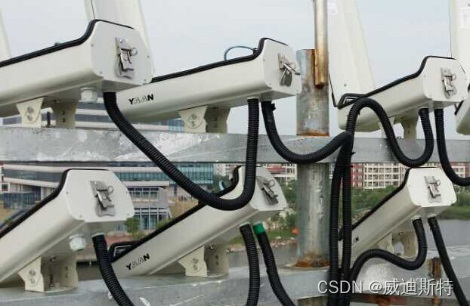

5.2.1托盘、平板支架

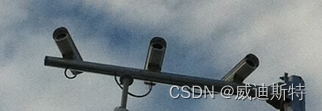

5.2.2横杆支架

6.案例说明

6.1上海xx大学4K拼接

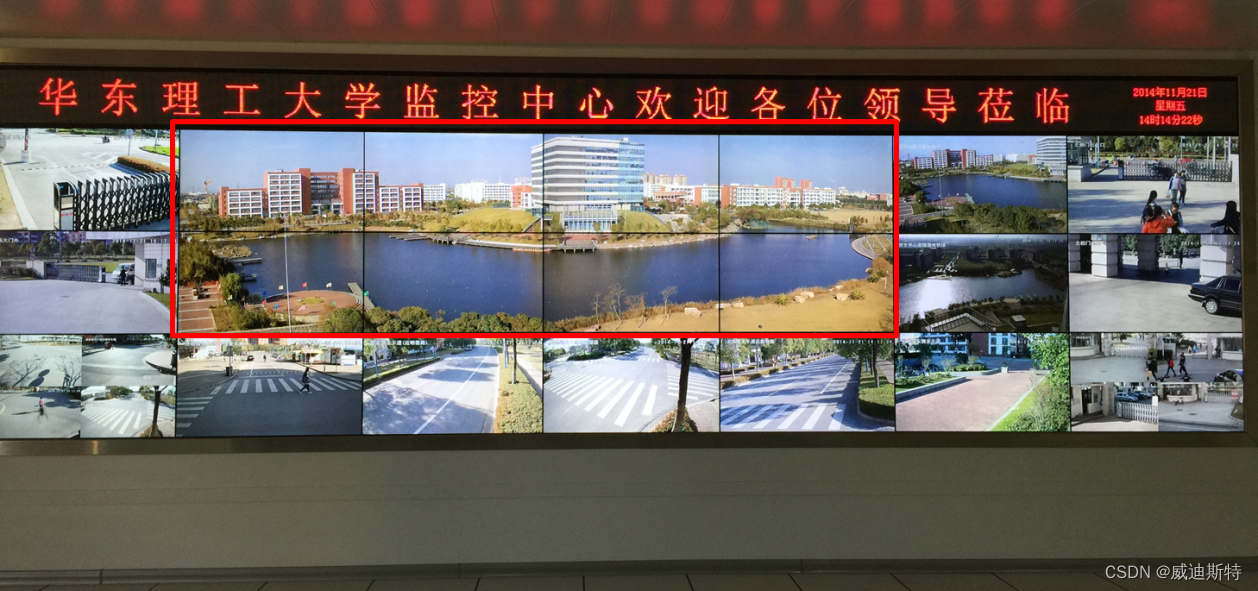

        采用2台IPC分别将4路1080P码流发送给平台3.0，用户在PC客户端及性能拼接画面进行配置，拼接完成后，平台3.0将前端IPC的码流转发给解码器上墙显示。

6.2某市火车站项目

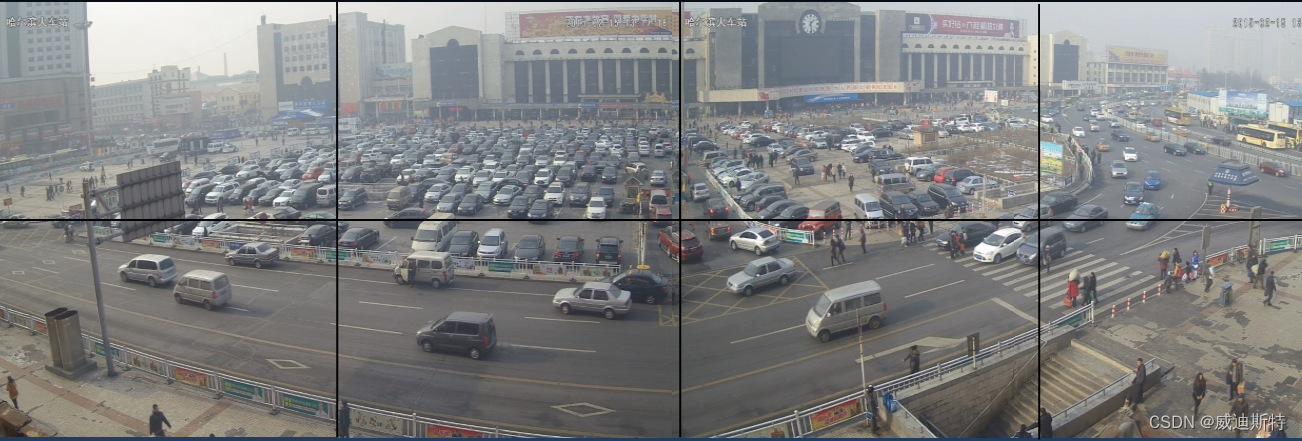

        火车站广场全景监控，采用2台4K摄像机拼接而成，整个画面一览无余，即兼顾了全景，也看清了细节。同时2台摄像机的拼接，其施工、调试也比较简单。

6.3 Z市中石化加油站项目

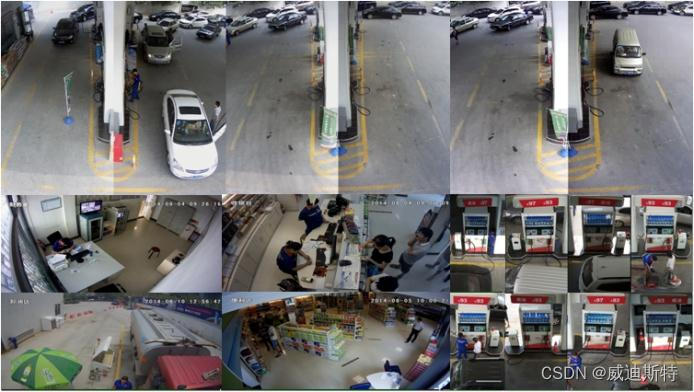

       采用4.3 纵横兼顾，竖屏拼接方案，通过4台1080P高清红外枪机两两拼接的部署模式，实现“所见即所得”的全景视频效果，4台摄像机所拍摄的画面通过拼接软件工具进行拼接和合成显示，合成画面的分辨率达到1080P以上，车牌、人物细节清晰可辨。
