一、移远串口调试助手

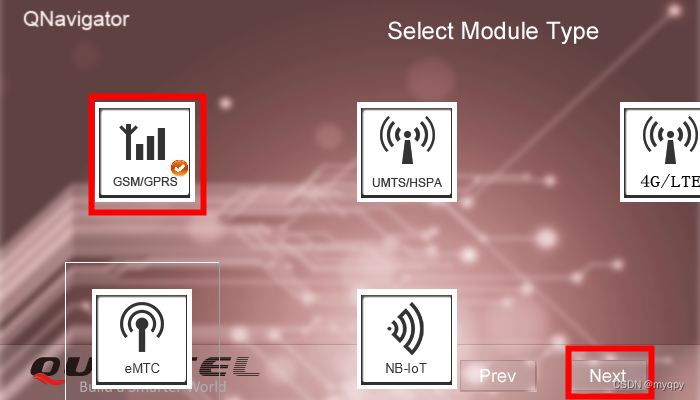

因为我选择的是EC20/EC200等无线模块所以选择下图所示的模块类型

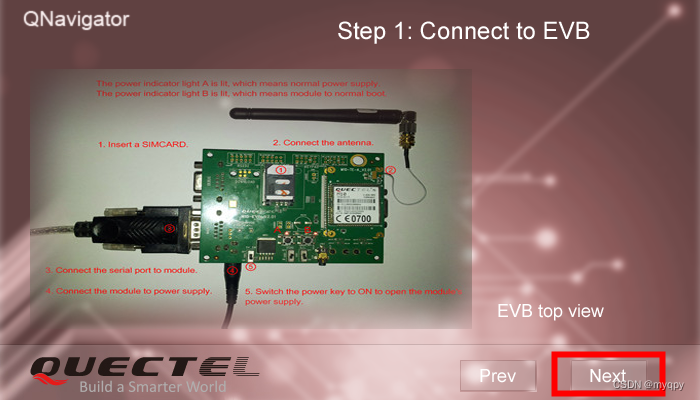

需要通过串口将移远的无线模块连接至上位机

设置AT调试串口，波特率为115200

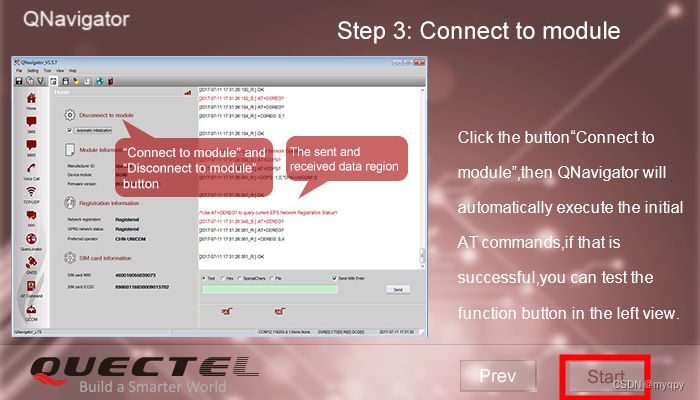

点击start 进入该程序

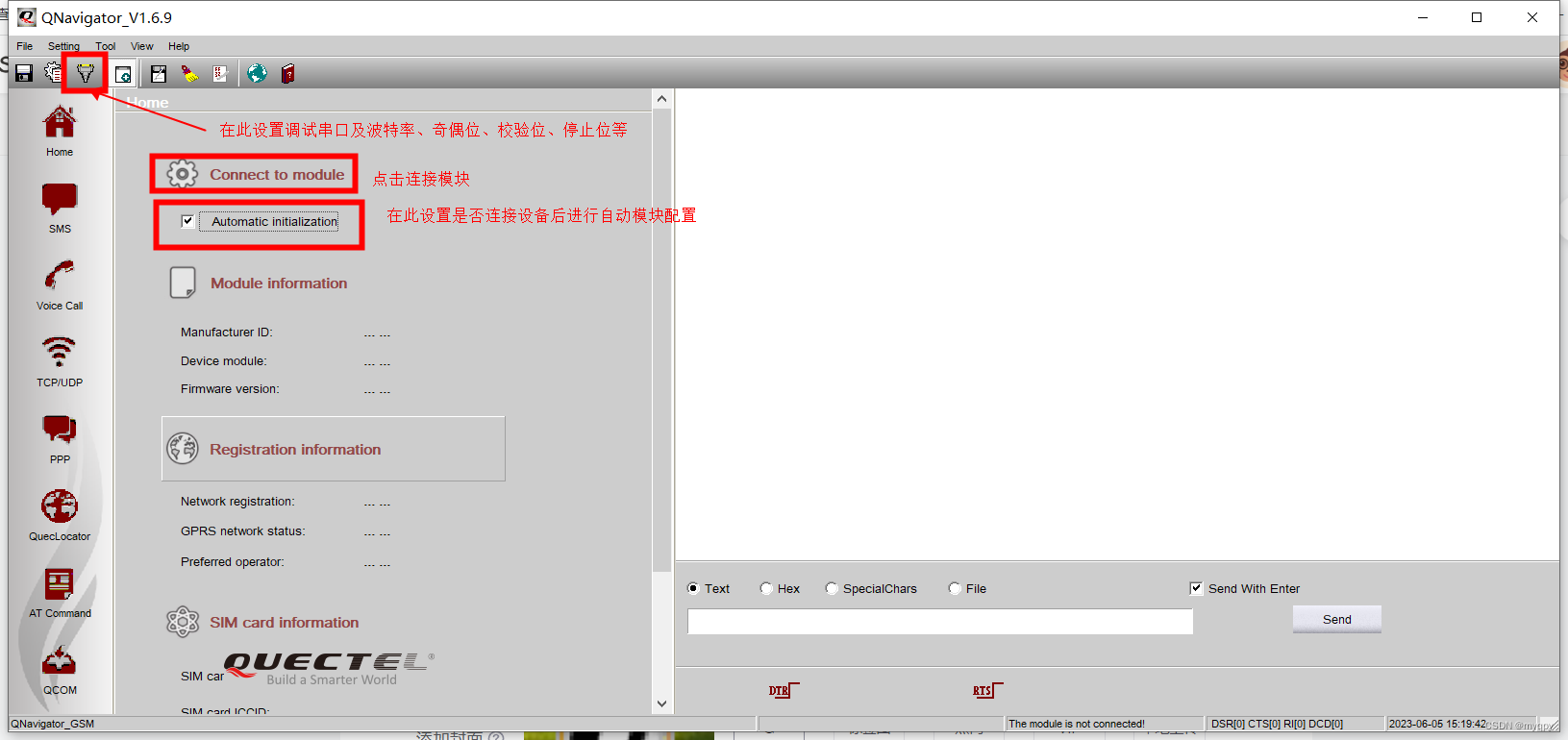

软件配置

二、AT指令

2.1 AT常用指令

用于测试是否与模块正常通信

ATE

关闭回显

ATE1

开启回显

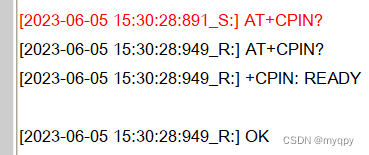

AT+CPIN？

判断是否插卡

未插卡：

插卡：

ATI

查询模块版本

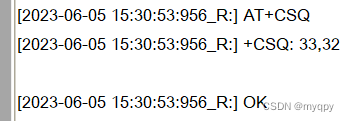

AT+CSQ

查询信号强度

2.2 AT短信收发指令

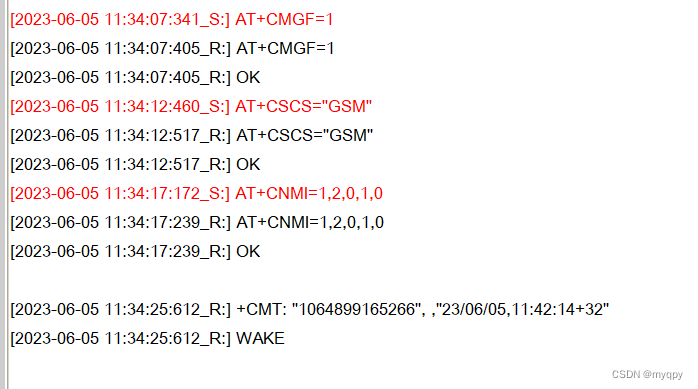

按此方法设置后，收到短信息会以文本模式自动推送

设置URC输出端口（短信上报端口） AT+QURCCFG="urcport"

AT+QURCCFG=?

+QURCCFG: "urcport",("usbat","usbmodem","uart1","all")

AT+QURCCFG="urcport"

// 查询当前 URC 输出端口。

+QURCCFG: "urcport","usbat"

AT+QURCCFG="urcport","usbmodem"

// 设置 URC 输出端口为 USB Modem 端口。

AT+QURCCFG="urcport"

// 查询当前 URC 输出端口。

+QURCCFG: "urcport","usbmodem"

2.3 建立 TCP client 连接

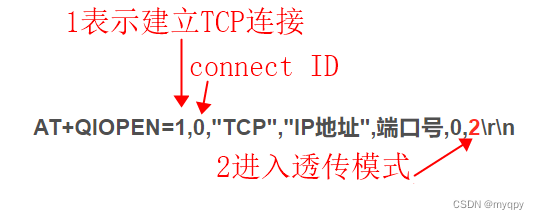

2.3.1 进入透传模式

透传模式下发送数据

串口上输入要发送的数据，将直接发送到 internet 上

透传模式下接收数据

internet 上发送的数据，将直接发送到串口

2.3.2 退出透传模式

+++ //注意没有不能带回车
OK
AT+QICLOSE=0 //关闭<connectid>为 0 的连接
OK

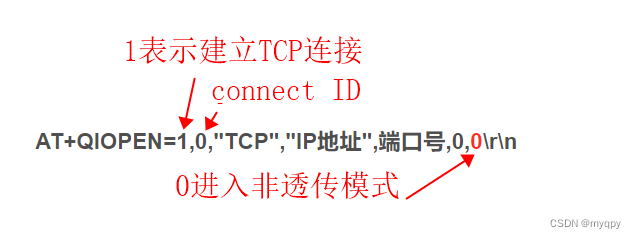

2.3.3 进入非透传buffer模式

非透传buffer模式下发送数据

AT+QISEND=0 //发送不指定长度数据
/*ctrl+Z为串口调试时使用，可以发0x1A代替*/
> test1<ctrl+Z>
SEND OK

---------------------------
AT+QISEND=0,4 //发送长度为 4 的数据
test
SEND OK

------------------------------
AT+QISEND=0,0 //查询已发送的数据长度
+QISEND: 9,0,0
OK

非透传buffer模式下接收数据

+QIURC: “recv”,0 //表示<connectid>为 0 的连接上收到数据（假设接收到 5 个字节的数据）
AT+QIRD=0,1500 //读取 buffer 中长度为 1500 字节的数据
+QIRD: 5 //表示实际数据仅仅为 5 个字节
test1

OK

-----------------------------------
AT+QIRD=0,1500
+QIRD: 0 //buffer 中无数据

OK

--------------------------------
AT+QIRD=0,0 //查看总共接收的数据长度、 已读取的数据长度和 Buffer 中未读取的数据长度
+QIRD: 5,5,0
OK

2.3.4 退出非透传buffer模式

AT+QICLOSE=0 //关闭<connectid>为 0 的连接
OK

2.4 MQTT配置

2.4.1 打开MQTT客户端网络

AT+QMTOPEN=<client_idx>,"<host_name>",<port>

<client_idx> 整型。MQTT 客户端标识符。范围：0~5。
<host_name> 字符串型。服务器地址，可以是IP 地址或者域名。最大长度：100 字节。
<port> 整型。服务器端口。范围：1~65535。

实例：

AT+QMTOPEN=1,"123.5.14.126",1888

2.4.2 关闭MQTT客户端网络

AT+QMTCLOSE=<client_idx>

<client_idx> 整型。MQTT 客户端标识符。范围：0~5。

此处 client_idx 为2.4.1 打开MQTT客户端网络所使用的端口号

实例：

AT+QMTCLOSE=1

2.4.3 连接客户端到MQTT 服务器

AT+QMTCONN=<client_idx>,"<clientid>"[,"<username>","<password>"]

<client_idx> 整型。MQTT 客户端标识符。范围：0~5。
<clientid> 字符串型。客户端标识符。
<username> 字符串型。客户端用户名，可用于授权。
<password> 字符串型。客户端用户名对应的密码，可用于授权。

此处 client_idx 为2.4.1 打开MQTT客户端网络所使用的端口号

实例：

AT+QMTCONN=1,"client1","admin","admin111"

AT+QMTCONN=1,"client1","admin","admin111"
OK

2.4.4 客户端断开与MQTT 服务器的连接

AT+QMTDISC=<client_idx>

此处 client_idx 为2.4.1 打开MQTT客户端网络所使用的端口号

实例：

AT+QMTDISC=1

AT+QMTDISC=1
OK

2.4.5 订阅MQTT主题

AT+QMTSUB=<client_idx>,<msgid>,"<topic1>",<qos1>[,"<topic2>",<qos2>…]

<client_idx> 整型。MQTT 客户端标识符。范围：0~5。
<msgid> 整型。数据包标识符。范围：1~65535。
<topic> 字符串型。客户端订阅或者退订的主题。
<qos> 整型。客户端发布消息的QoS 等级。
                        0 最多发送一次
                        1 至少发送一次
                        2 只发送一次

此处 client_idx 为2.4.1 打开MQTT客户端网络所使用的端口号

实例：

AT+QMTSUB=1,1,"serverMsg",0

AT+QMTSUB=1,1,"serverMsg",0
OK

2.4.6 退订MQTT主题

AT+QMTUNS=<client_idx>,<msgid>,"<topic1>"[,"<topic2>"…]

<client_idx> 整型。MQTT 客户端标识符。范围：0~5。
<msgid> 整型。数据包标识符。范围：1~65535。
<topic> 字符串型。客户端想要订阅或者退订的主题。

实例：

AT+QMTUNS=1,1,"serverMsg"

AT+QMTUNS=1,1,"serverMsg"
OK

2.4.7 发布MQTT消息

AT+QMTPUBEX=<client_idx>,<msgid>,<qos>,<retain>,"<topic>",<msg_length>

<client_idx> 整型。MQTT 客户端标识符。范围：0~5。
<msgid> 整型。数据包消息标识符。范围：0~65535；只有当<qos>=0 时；该参数值为0。
<qos> 整型。客户端想要发布消息时的QoS 等级。
                        0 最多发送一次
                        1 最少发送一次
                        2 只发送一次

<topic> 字符串型。待发布主题。
<msg_length> 整型。待发布消息数据长度。

实例：

AT+QMTPUBEX=1,0,0,0,"boxMsg"

{
   "controller_id":   "1",
   "circuit_id":   "0",
   "start_component_id":   "0",
   "end_component_id":   "1",
   "raw_data":   "00"
}
