Netty 源码解析（下）

接上一篇博客 Netty 源码解析（上）继续分析

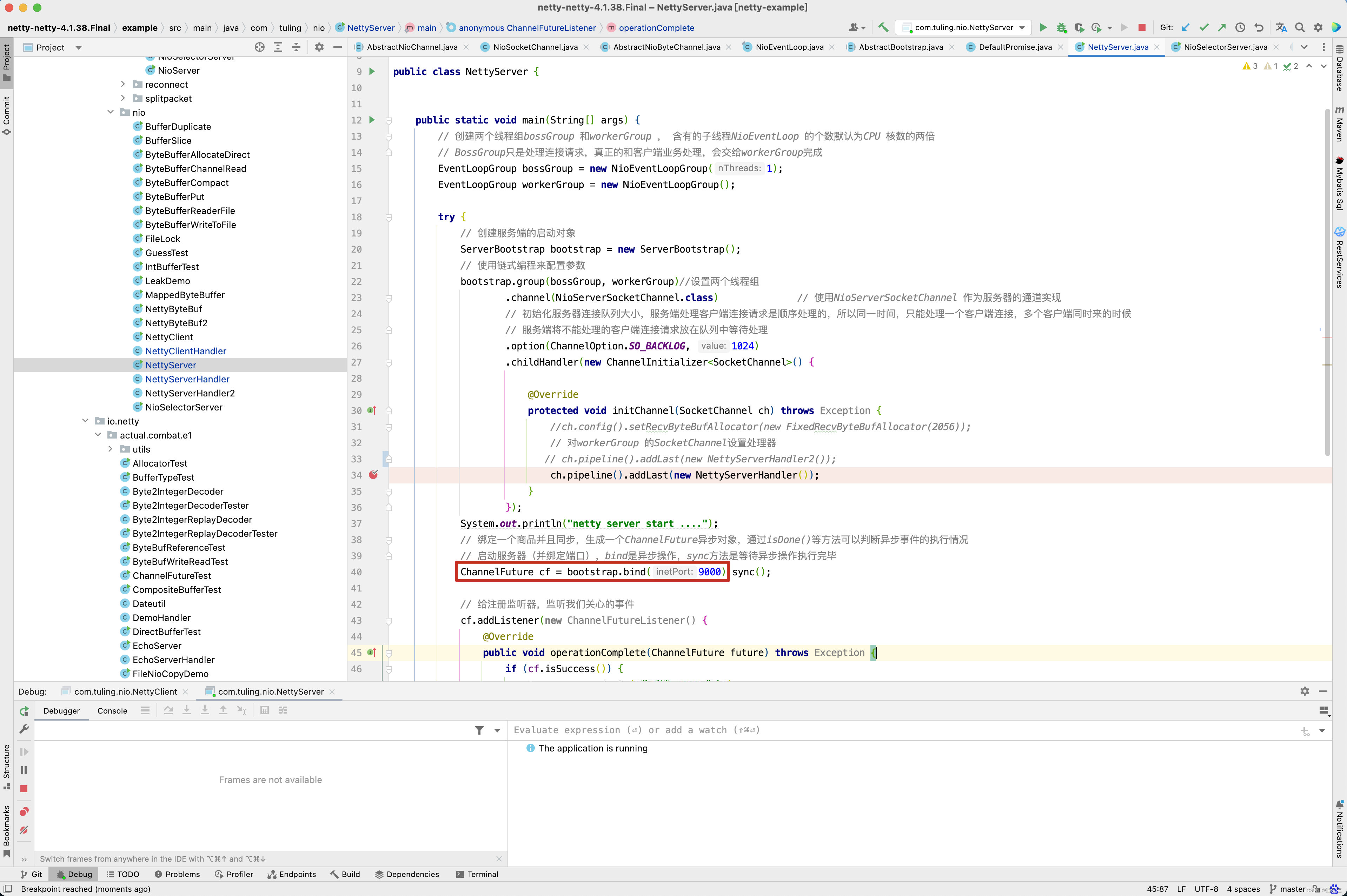

  上一篇博客中已经分析了绝大部分 ChannelFuture cf = bootstrap.bind(9000).sync(); 这一行代码，当这一行代码运行完时，Netty服务端就已经启动好了，接下来就是接收链接，处理数据的逻辑分析，但在测试之前还是先准备客户端代码 。

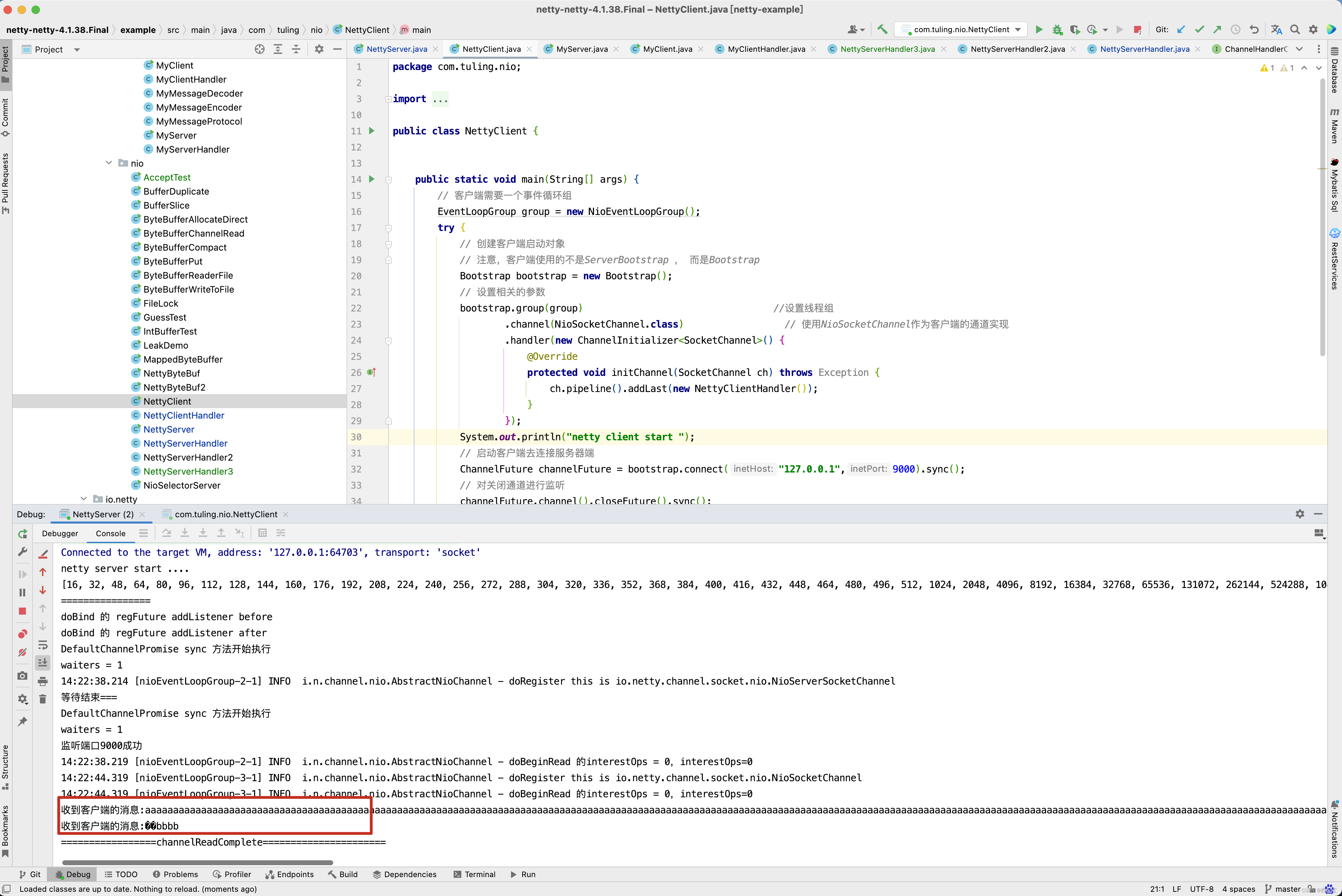

public class NettyClient {
    public static void main(String[] args) throws Exception {
        //客户端需要一个事件循环组
        EventLoopGroup group = new NioEventLoopGroup();
        try {
            //创建客户端启动对象
            //注意客户端使用的不是ServerBootstrap而是Bootstrap
            Bootstrap bootstrap = new Bootstrap();
            //设置相关参数
            bootstrap.group(group) //设置线程组
                    .channel(NioSocketChannel.class) // 使用NioSocketChannel作为客户端的通道实现
                    .handler(new ChannelInitializer<SocketChannel>() {
                        @Override
                        protected void initChannel(SocketChannel ch) throws Exception {
                            //加入处理器
                            ch.pipeline().addLast(new NettyClientHandler());
                        }
                    });

            System.out.println("netty client start。。");
            //启动客户端去连接服务器端
            ChannelFuture cf = bootstrap.connect("127.0.0.1", 9000).sync();
            //对通道关闭进行监听
            cf.channel().closeFuture().sync();
        } finally {
            group.shutdownGracefully();
        }
    }
}

public class NettyByteBuf {
    public static void main(String[] args) {
        // 创建byteBuf对象，该对象内部包含一个字节数组byte[10]
        // 通过readerindex和writerIndex和capacity，将buffer分成三个区域
        // 已经读取的区域：[0,readerindex)
        // 可读取的区域：[readerindex,writerIndex)
        // 可写的区域: [writerIndex,capacity)
        ByteBuf byteBuf = Unpooled.buffer(1);
        System.out.println("byteBuf=" + byteBuf);

        for (int i = 0; i < 8; i++) {
            byteBuf.writeByte(i);
        }
        System.out.println("byteBuf=" + byteBuf);

        for (int i = 0; i < 5; i++) {
            System.out.println(byteBuf.getByte(i));
        }
        System.out.println("byteBuf=" + byteBuf);

        for (int i = 0; i < 5; i++) {
            System.out.println(byteBuf.readByte());
        }
        System.out.println("byteBuf=" + byteBuf);


        //用Unpooled工具类创建ByteBuf
        ByteBuf byteBuf2 = Unpooled.copiedBuffer("hello,zhuge!", CharsetUtil.UTF_8);
        //使用相关的方法
        if (byteBuf2.hasArray()) {
            byte[] content = byteBuf2.array();
            //将 content 转成字符串
            System.out.println(new String(content, CharsetUtil.UTF_8));
            System.out.println("byteBuf2=" + byteBuf2);

            System.out.println(byteBuf2.getByte(0)); // 获取数组0这个位置的字符h的ascii码，h=104

            int len = byteBuf2.readableBytes(); //可读的字节数  12
            System.out.println("len=" + len);

            //使用for取出各个字节
            for (int i = 0; i < len; i++) {
                System.out.println((char) byteBuf2.getByte(i));
            }

            //范围读取
            System.out.println(byteBuf2.getCharSequence(0, 6, CharsetUtil.UTF_8));
            System.out.println(byteBuf2.getCharSequence(6, 6, CharsetUtil.UTF_8));
        }
    }
}

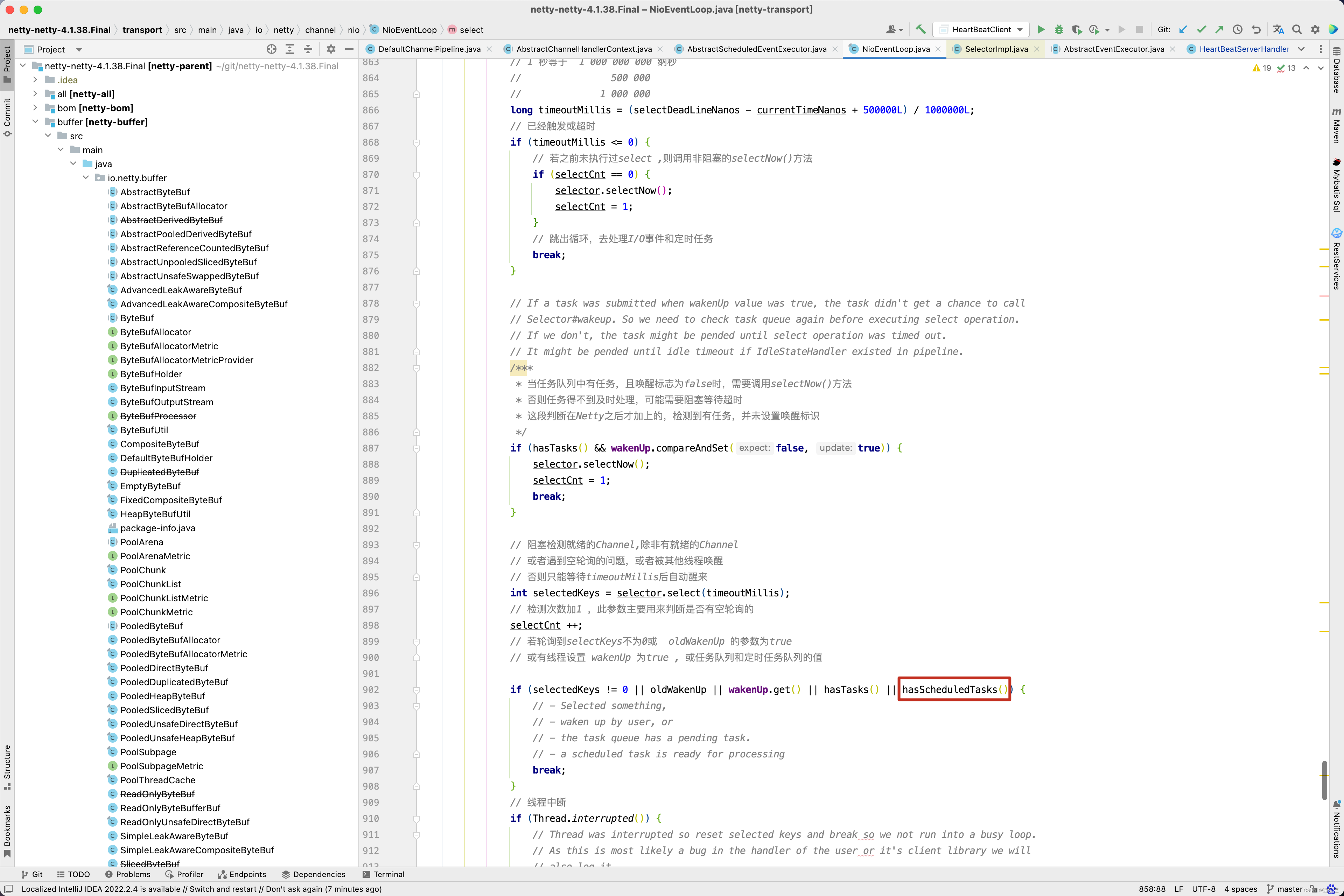

  在上一篇博客中，已经分析了ServerSocketChannel的SelectKey已经注册了SelectionKey.OP_ACCEPT事件，既然已经注册了接收事件，那么可以接收客户端连接，又要回到之前的NioEventLoop()方法的select()方法的分析了，在之前NioEventLoop方法中，有一个processSelectedKeys()方法还没有分析，接下来进入此方法 。

private void processSelectedKeys() {
    // 判断优化后的selectedKeys是否为空
    if (selectedKeys != null) {
        // 优化处理
        processSelectedKeysOptimized();
    } else {
        // 原始处理
        processSelectedKeysPlain(selector.selectedKeys());
    }
}

  processSelectedKeysOptimized()方法和processSelectedKeysPlain()方法差不多， 既然有优化处理方式，接下来进入优化处理方法 ，非优化方案，有兴趣的小伙伴自行去研究。

private void processSelectedKeysOptimized() {
    for (int i = 0; i < selectedKeys.size; ++i) {
        final SelectionKey k = selectedKeys.keys[i];
        // null out entry in the array to allow to have it GC'ed once the Channel close
        // See https://github.com/netty/netty/issues/2363
        // 将selectedKeys.keys[i] = null;，并快速被JVM回收
        // 无须等到调用其重置再去回收，因为Key 的attachement比较大，很容易千万内存泄漏
        selectedKeys.keys[i] = null;

        final Object a = k.attachment();

        if (a instanceof AbstractNioChannel) {
            // 根据key的就绪事件触发对应的事件方法
            processSelectedKey(k, (AbstractNioChannel) a);
        } else {
            NioTask<SelectableChannel> task = (NioTask<SelectableChannel>) a;
            processSelectedKey(k, task);
        }
        /**
         * 判断是否应该再次轮询
         * 每当256个Channel从Selector 上移除时
         * 就标记needsToSelectAgain 为true
         */
        if (needsToSelectAgain) {
            // null out entries in the array to allow to have it GC'ed once the Channel close
            // See https://github.com/netty/netty/issues/2363
            // 清空 i + 1 之后的selectedKeys
            selectedKeys.reset(i + 1);

            // 重新调用selectNow()方法
            selectAgain();
            // -1 + 1 = 0 ，从0开始遍历
            i = -1;
        }
    }
}

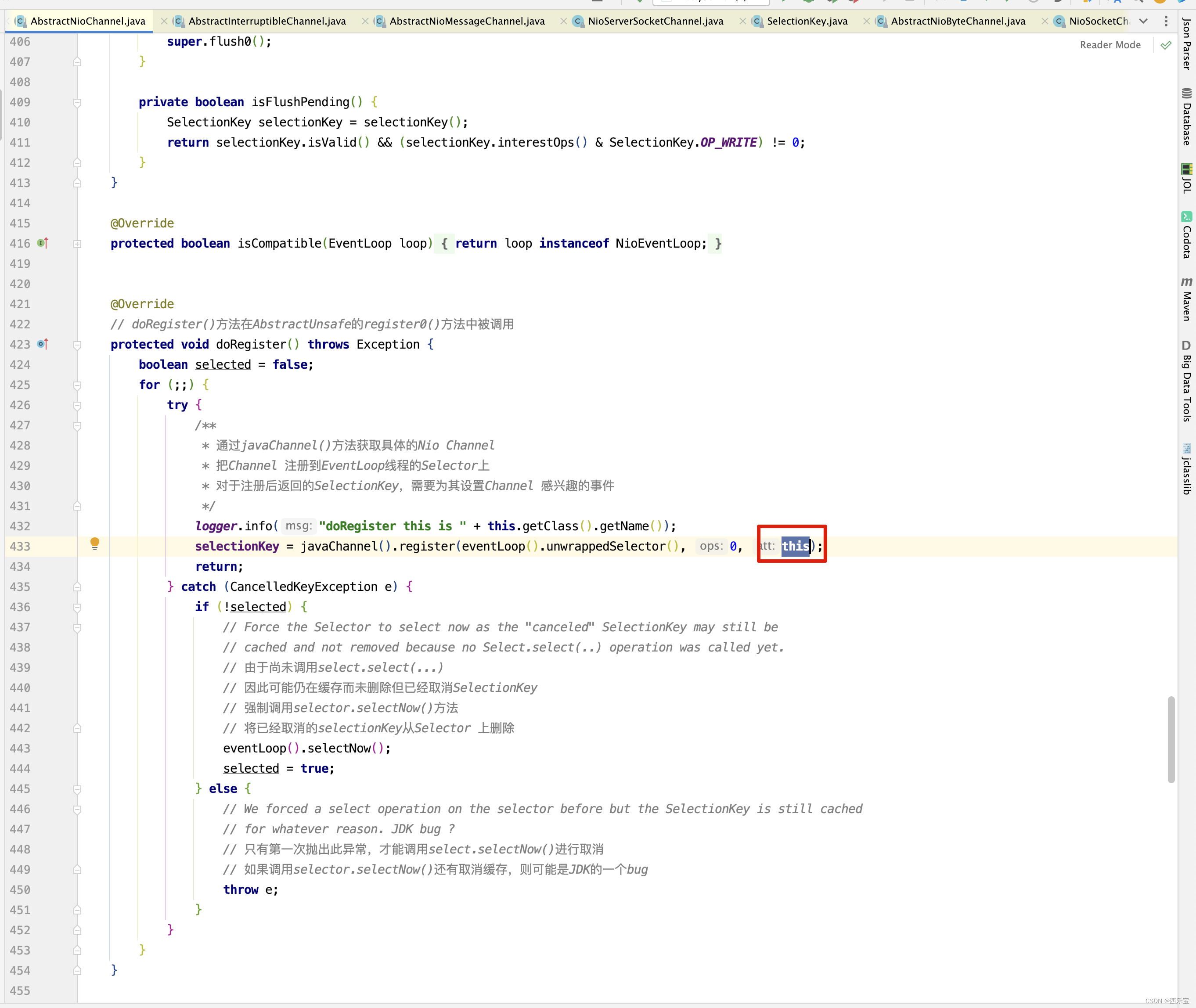

  上面processSelectedKey()方法中，还有一个需要注意的是k.attachment()参数值，是什么时候设置的呢？请看之前的doRegister()方法，如果是NioServerSocketChannel，则此时的attachment值就是NioServerSocketChannel，如果是NioSocketChannel，则attachment的值就是NioSocketChannel。

  无论是NioServerSocketChannel还是NioSocketChannel都是继承AbstractNioChannel，因此这里进入AbstractNioChannel相关的processSelectedKey进行分析 。

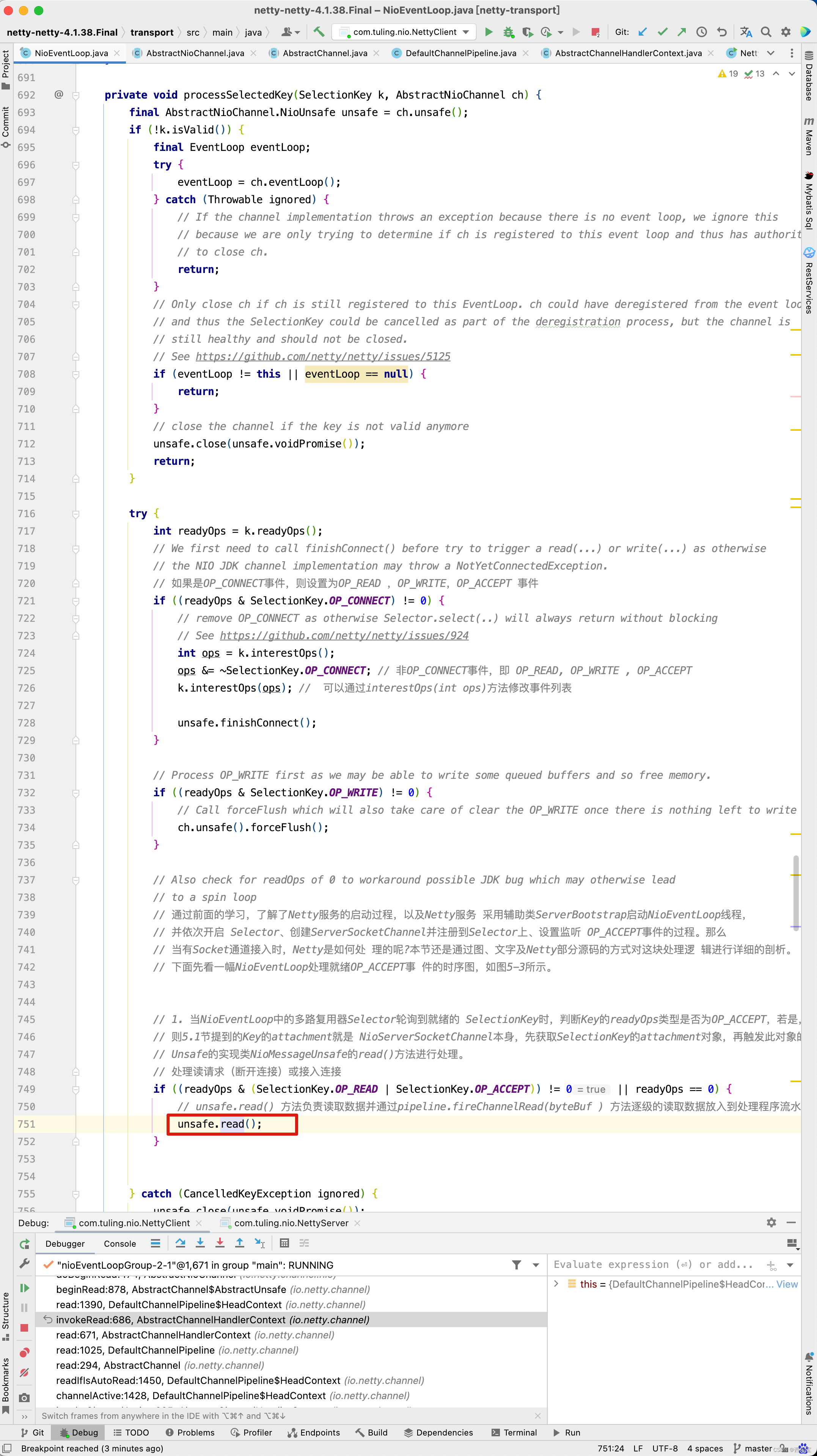

private void processSelectedKey(SelectionKey k, AbstractNioChannel ch) {
    final AbstractNioChannel.NioUnsafe unsafe = ch.unsafe();
    if (!k.isValid()) {
        final EventLoop eventLoop;
        try {
            eventLoop = ch.eventLoop();
        } catch (Throwable ignored) {
            // If the channel implementation throws an exception because there is no event loop, we ignore this
            // because we are only trying to determine if ch is registered to this event loop and thus has authority
            // to close ch.
            return;
        }
        // Only close ch if ch is still registered to this EventLoop. ch could have deregistered from the event loop
        // and thus the SelectionKey could be cancelled as part of the deregistration process, but the channel is
        // still healthy and should not be closed.
        // See https://github.com/netty/netty/issues/5125
        if (eventLoop != this || eventLoop == null) {
            return;
        }
        // close the channel if the key is not valid anymore
        unsafe.close(unsafe.voidPromise());
        return;
    }

    try {
        int readyOps = k.readyOps();
        // We first need to call finishConnect() before try to trigger a read(...) or write(...) as otherwise
        // the NIO JDK channel implementation may throw a NotYetConnectedException.
        // 如果是OP_CONNECT事件，则设置为OP_READ ，OP_WRITE，OP_ACCEPT 事件
        if ((readyOps & SelectionKey.OP_CONNECT) != 0) {
            // remove OP_CONNECT as otherwise Selector.select(..) will always return without blocking
            // See https://github.com/netty/netty/issues/924
            int ops = k.interestOps();
            ops &= ~SelectionKey.OP_CONNECT; // 非OP_CONNECT事件，即 OP_READ, OP_WRITE , OP_ACCEPT
            k.interestOps(ops); //  可以通过interestOps(int ops)方法修改事件列表

            unsafe.finishConnect();
        }

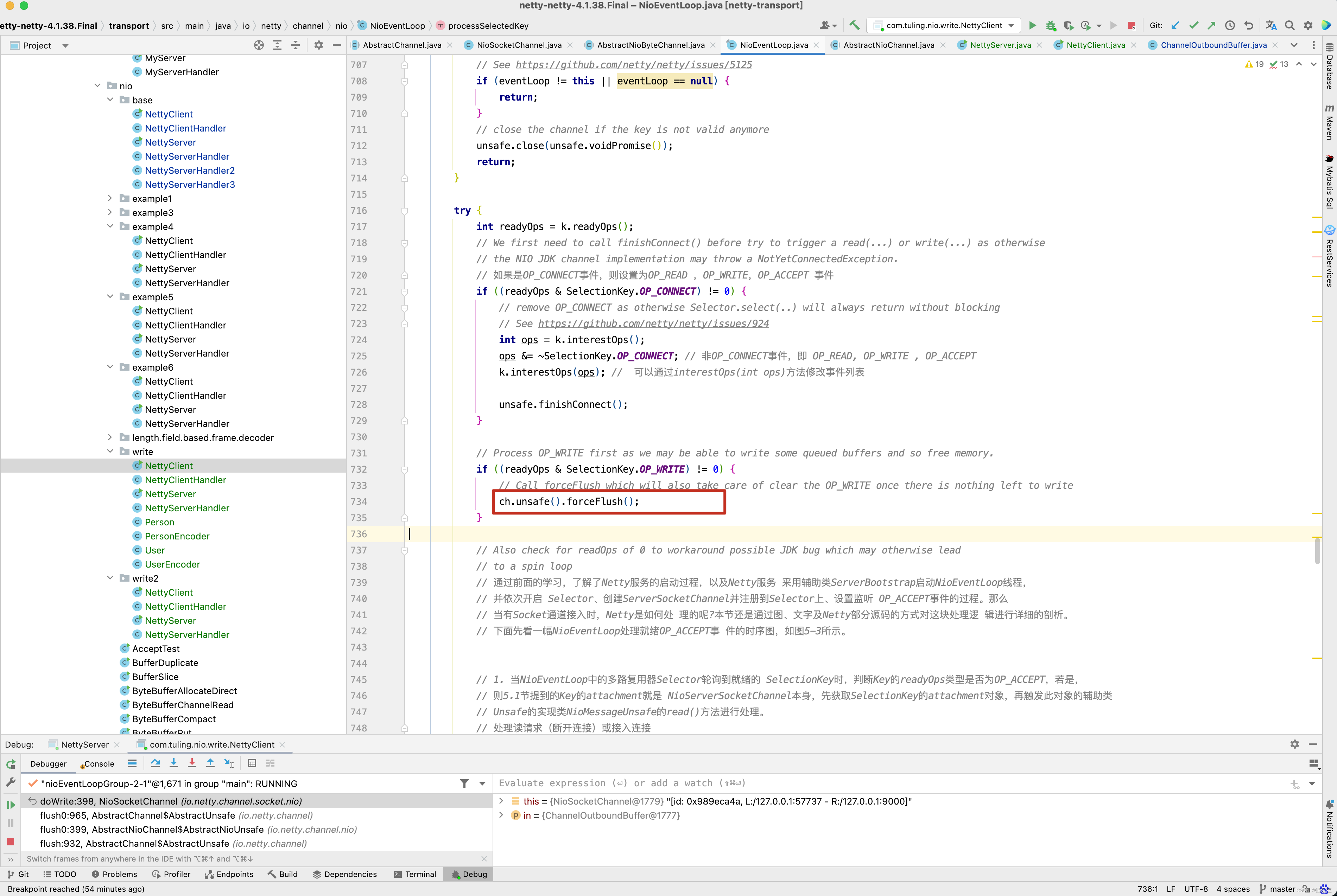

        // Process OP_WRITE first as we may be able to write some queued buffers and so free memory.
        if ((readyOps & SelectionKey.OP_WRITE) != 0) {
            // Call forceFlush which will also take care of clear the OP_WRITE once there is nothing left to write
            ch.unsafe().forceFlush();
        }

        // Also check for readOps of 0 to workaround possible JDK bug which may otherwise lead
        // to a spin loop
        // 通过前面的学习，了解了Netty服务的启动过程，以及Netty服务 采用辅助类ServerBootstrap启动NioEventLoop线程，
        // 并依次开启 Selector、创建ServerSocketChannel并注册到Selector上、设置监听 OP_ACCEPT事件的过程。那么
        // 当有Socket通道接入时，Netty是如何处 理的呢?本节还是通过图、文字及Netty部分源码的方式对这块处理逻 辑进行详细的剖析。
        // 下面先看一幅NioEventLoop处理就绪OP_ACCEPT事 件的时序图，如图5-3所示。


        // 1. 当NioEventLoop中的多路复用器Selector轮询到就绪的 SelectionKey时，判断Key的readyOps类型是否为OP_ACCEPT，若是，
        // 则5.1节提到的Key的attachment就是 NioServerSocketChannel本身，先获取SelectionKey的attachment对象，再触发此对象的辅助类
        // Unsafe的实现类NioMessageUnsafe的read()方法进行处理。

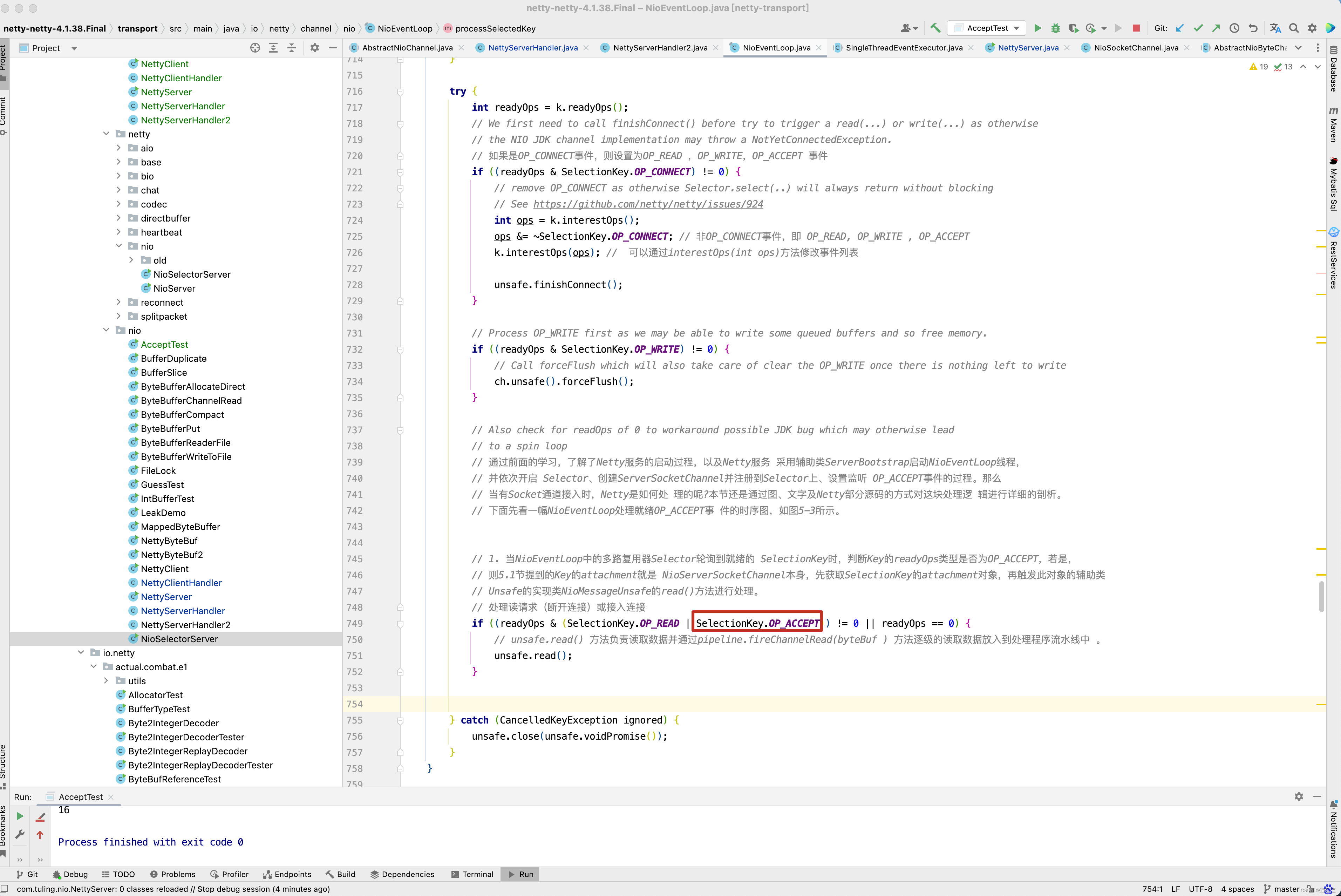

        // 处理读请求（断开连接）或接入连接

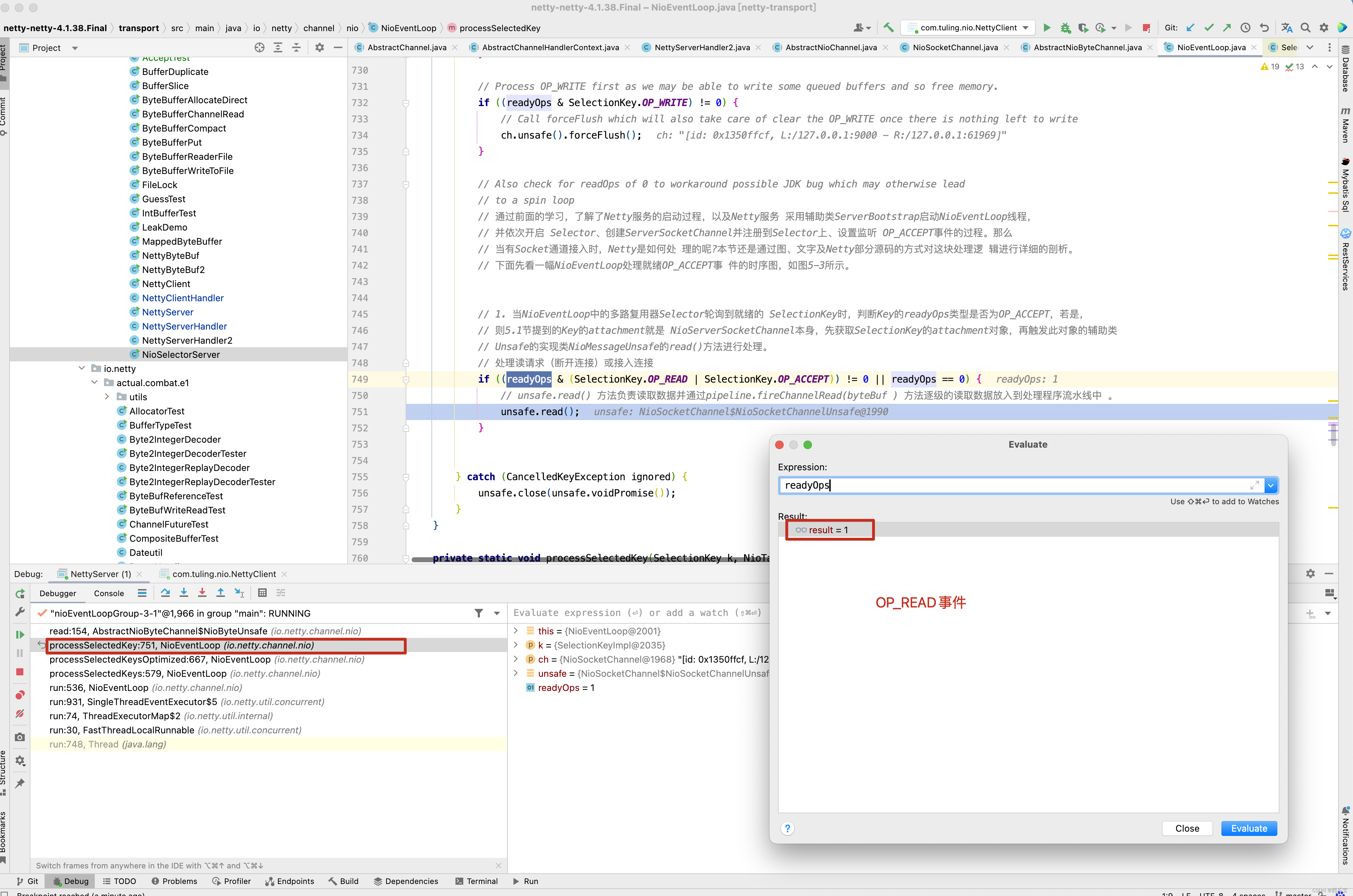

        if ((readyOps & (SelectionKey.OP_READ | SelectionKey.OP_ACCEPT)) != 0 || readyOps == 0) {

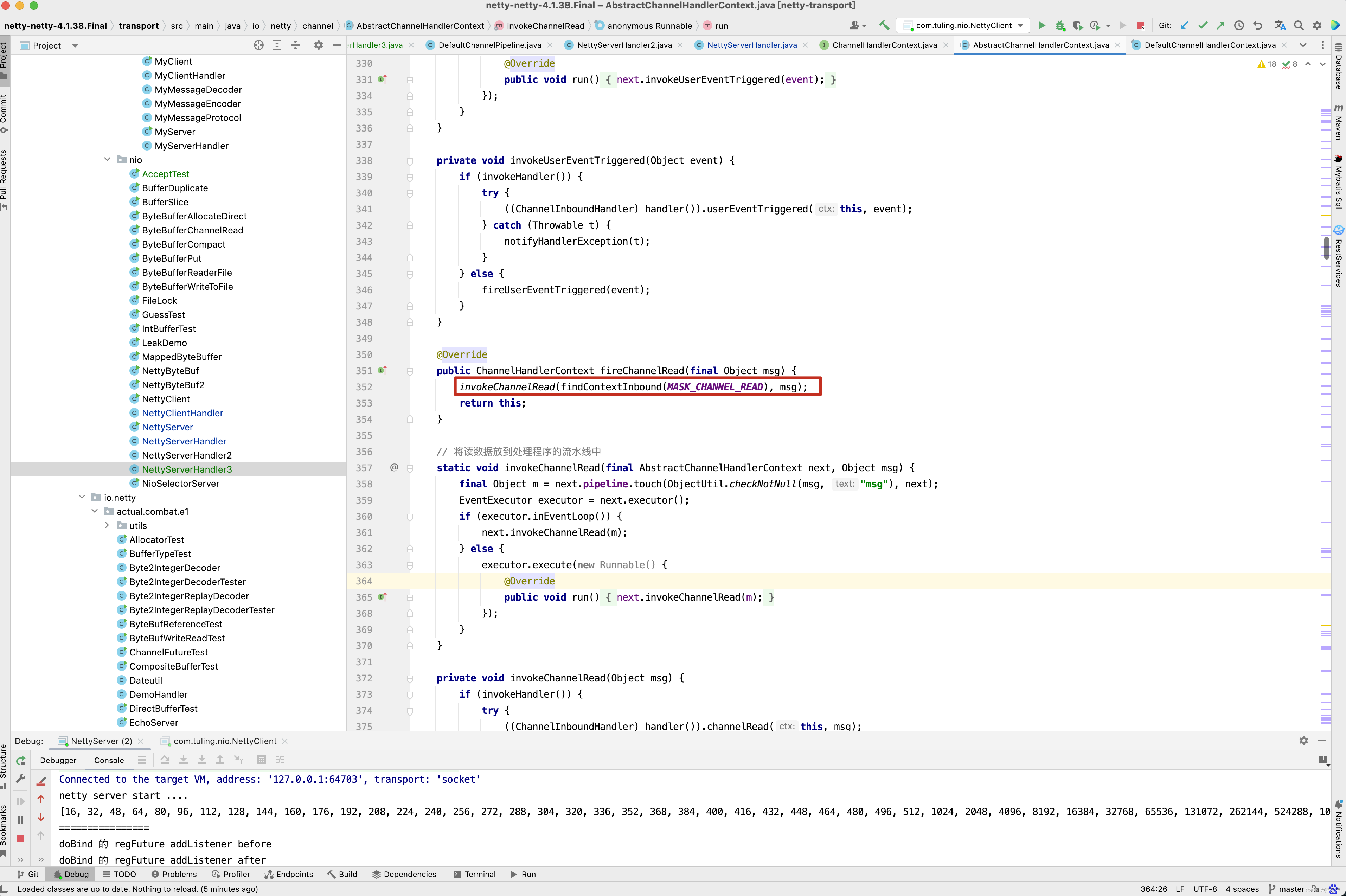

            // unsafe.read() 方法负责读取数据并通过pipeline.fireChannelRead(byteBuf ) 方法逐级的读取数据放入到处理程序流水线中 。
            unsafe.read();
        }
    } catch (CancelledKeyException ignored) {
        unsafe.close(unsafe.voidPromise());
    }
}

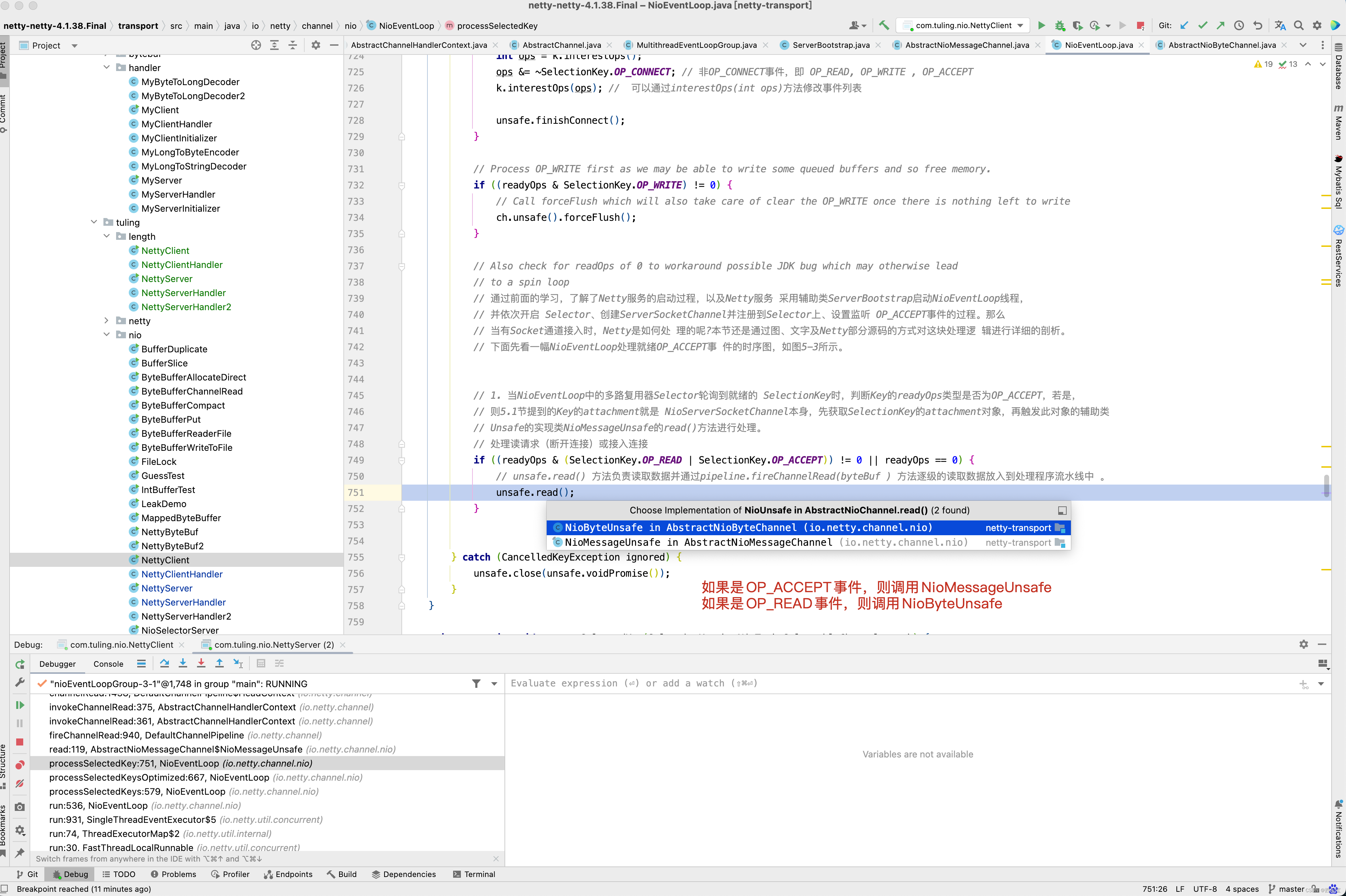

  先重点关心SelectionKey.OP_ACCEPT和SelectionKey.OP_READ事件，如果当前ch为NioServerSocketChannel，那么它对应的unsafe就是NioMessageUnsafe，为什么呢？ 看NioServerSocketChannel的父类构造方法AbstractChannel。

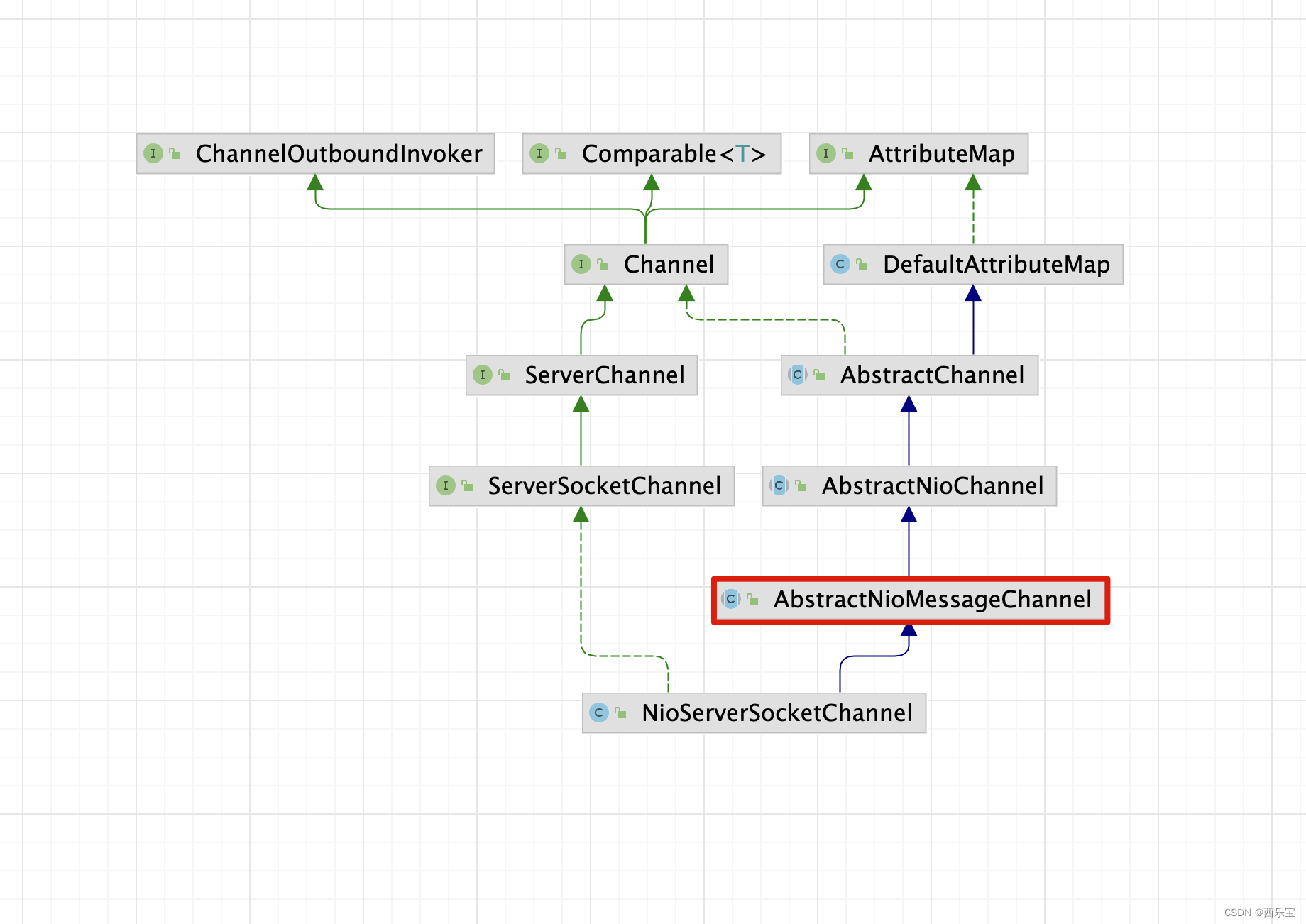

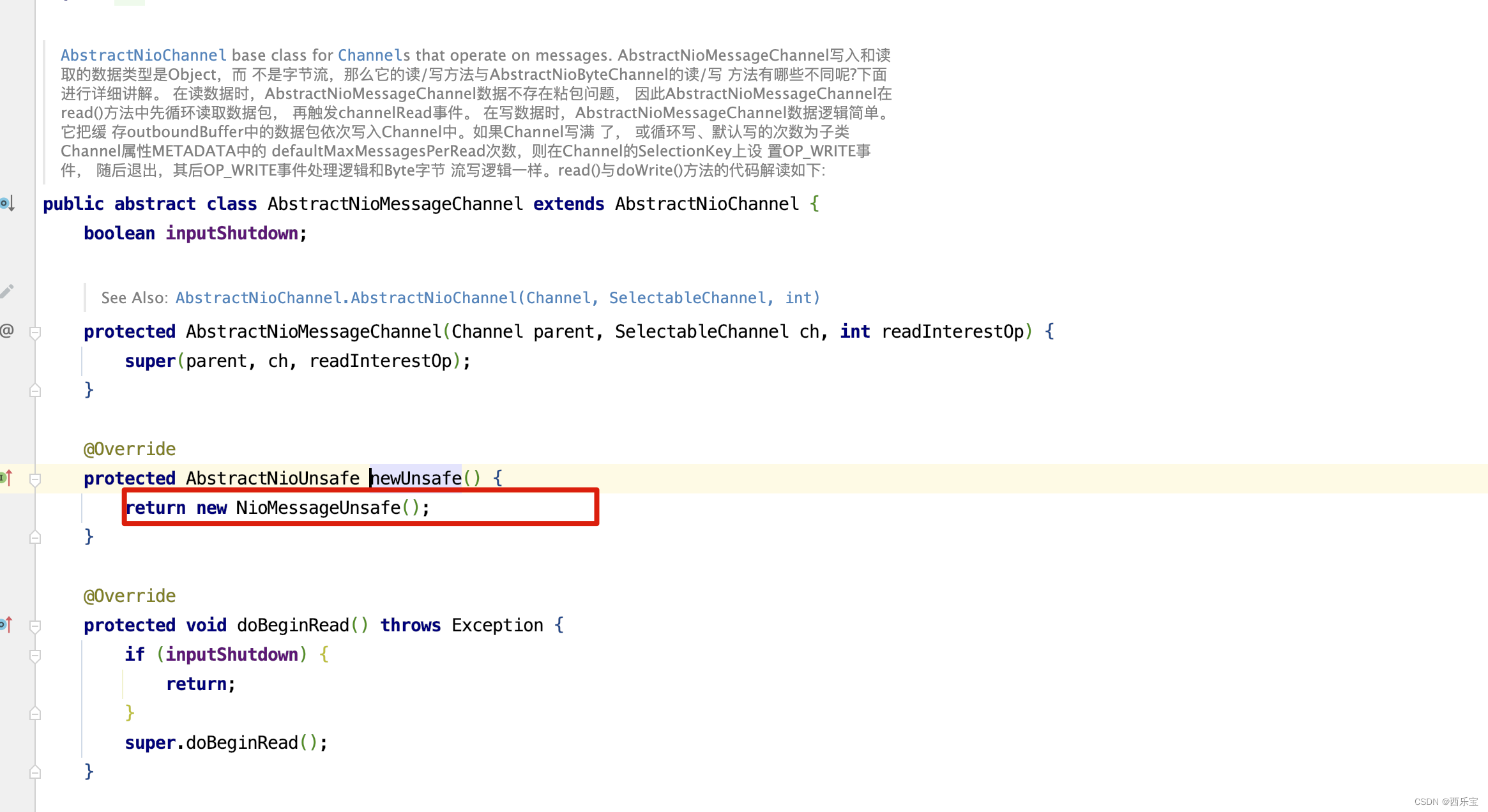

  而newUnsafe()方法是一个抽象方法，真正的实现是子类。 从NioServerSocketChannel的类结构来看。

  在AbstractNioMessageChannel的newUnsafe()方法中，创建了NioMessageUnsafe对象。

  对于NioServerSocketChannel，则进入NioMessageUnsafe的read()方法 。

private final class NioMessageUnsafe extends AbstractNioUnsafe {

    private final List<Object> readBuf = new ArrayList<Object>();

    @Override
    // 在 NioMessageUnsafe 的 read() 方 法 中 会 执 行 doReadMessages(此处用到了模板设计模式)。真正调用的是 AbstractNioMessageChannel
    // 的 子 类 NioServerSocketChannel 的 doReadMessages() 方 法 。 此 方 法 最 终 调 用 ServerSocketChannel 的 accept()方法，
    // 以获取接入的SocketChannel。将accept()方法在 AbstractNioChannel的构造方法中设置为非阻塞状态，不管是否有 Channel接入，
    // 都会立刻返回，并且一次最多默认获取16个，可以通过 设 置 option 参 数 MAX_MESSAGES_PER_READ 来 调 整 。 获 取 到 SocketChannel 后 ，
    // 构 建 NioSocketChannel ， 并 把 构 建 好 的 NioSocketChannel对象作为消息msg传送给Handler(此Handler是 ServerBootstrapAcceptor ) ，
    // 触 发 Pipeline 管 道 的 fireChannelRead()方法，进而触发read事件，最后会调用Handler的 channelRead()方法。

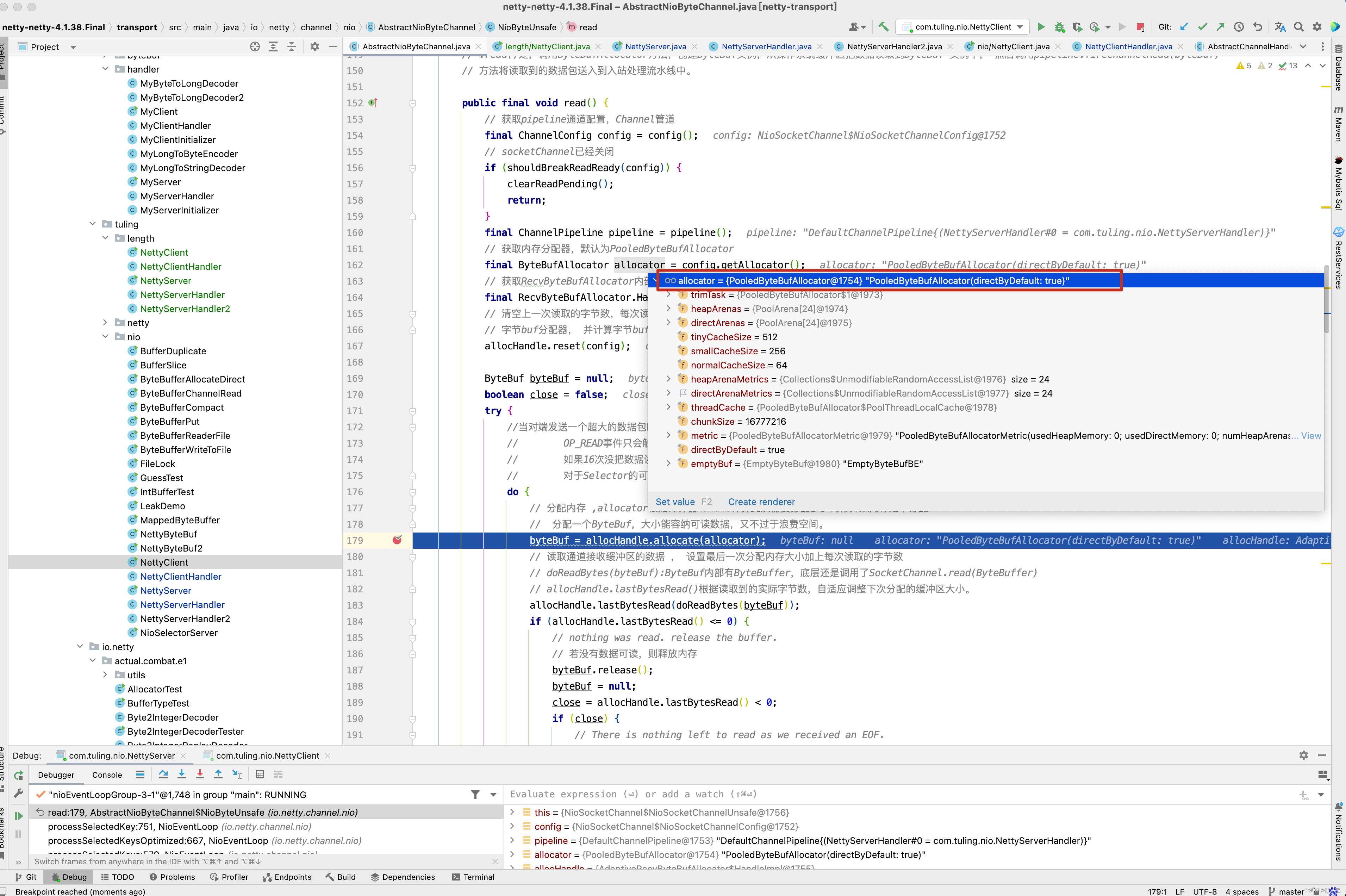

    public void read() {
        assert eventLoop().inEventLoop();
        // 获取Channel的配置对象
        final ChannelConfig config = config();
        final ChannelPipeline pipeline = pipeline();

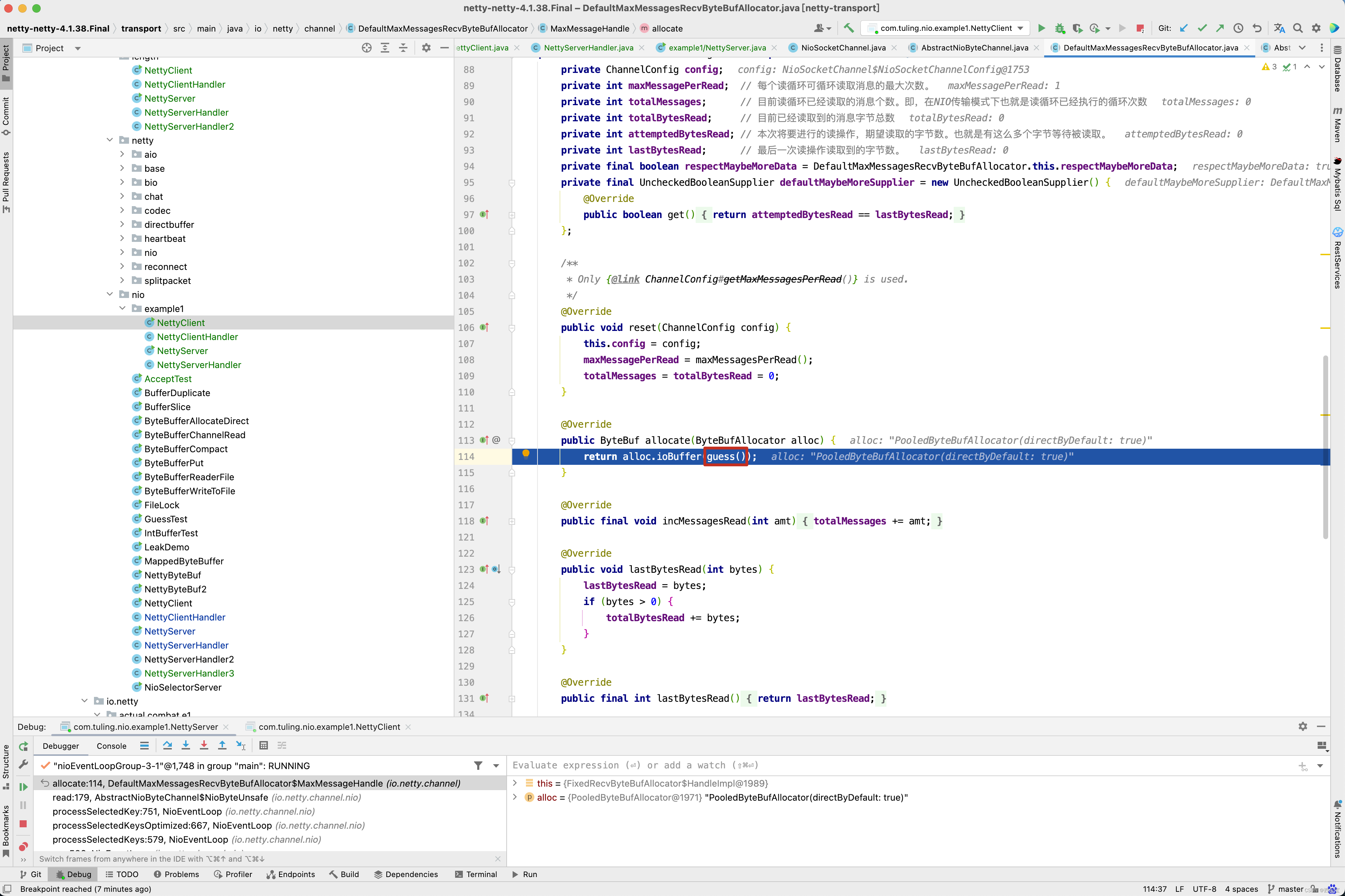

        // 获取计算内存分配 Handle
        final RecvByteBufAllocator.Handle allocHandle = unsafe().recvBufAllocHandle();
        // 清空上次记录
        allocHandle.reset(config);

        boolean closed = false;
        Throwable exception = null;
        try {
            try {
                do {
                    /***
                     * 调用子类doReadMessages()方法
                     * 读取数据包， 并放入readBuf链表中
                     * 当成功读取时返回1
                     */
                    int localRead = doReadMessages(readBuf);
                    // 已无数据，跳出循环
                    if (localRead == 0) {
                        break;
                    }
                    // 链路关闭，跳出循环
                    if (localRead < 0) {
                        closed = true;
                        break;
                    }
                    // 记录成功读取的次数
                    allocHandle.incMessagesRead(localRead);
                    // 默认循环不能超过16次
                } while (allocHandle.continueReading());
            } catch (Throwable t) {
                exception = t;
            }

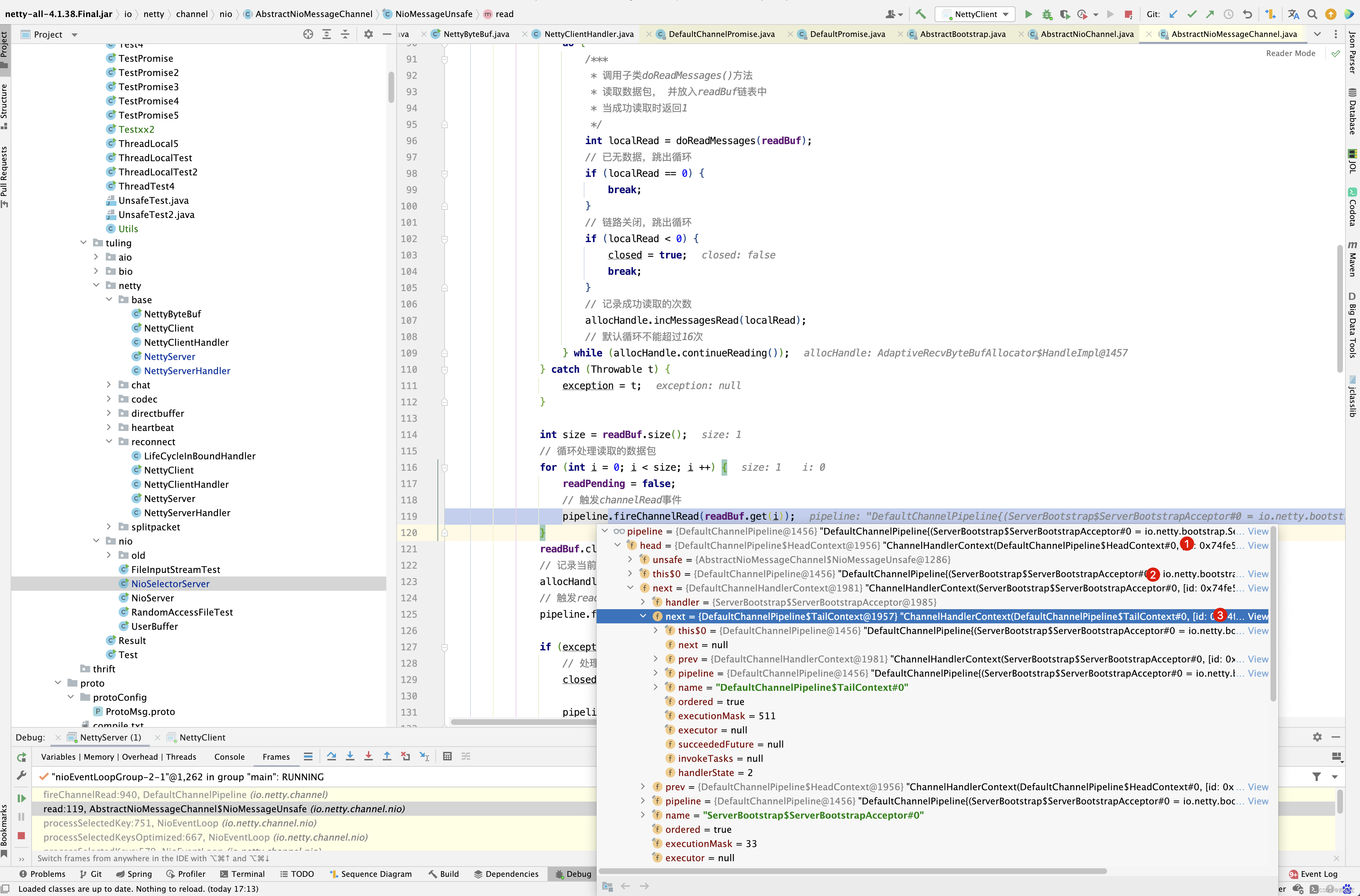

            int size = readBuf.size();
            // 循环处理读取的数据包
            for (int i = 0; i < size; i ++) {
                readPending = false;
                // 触发channelRead事件

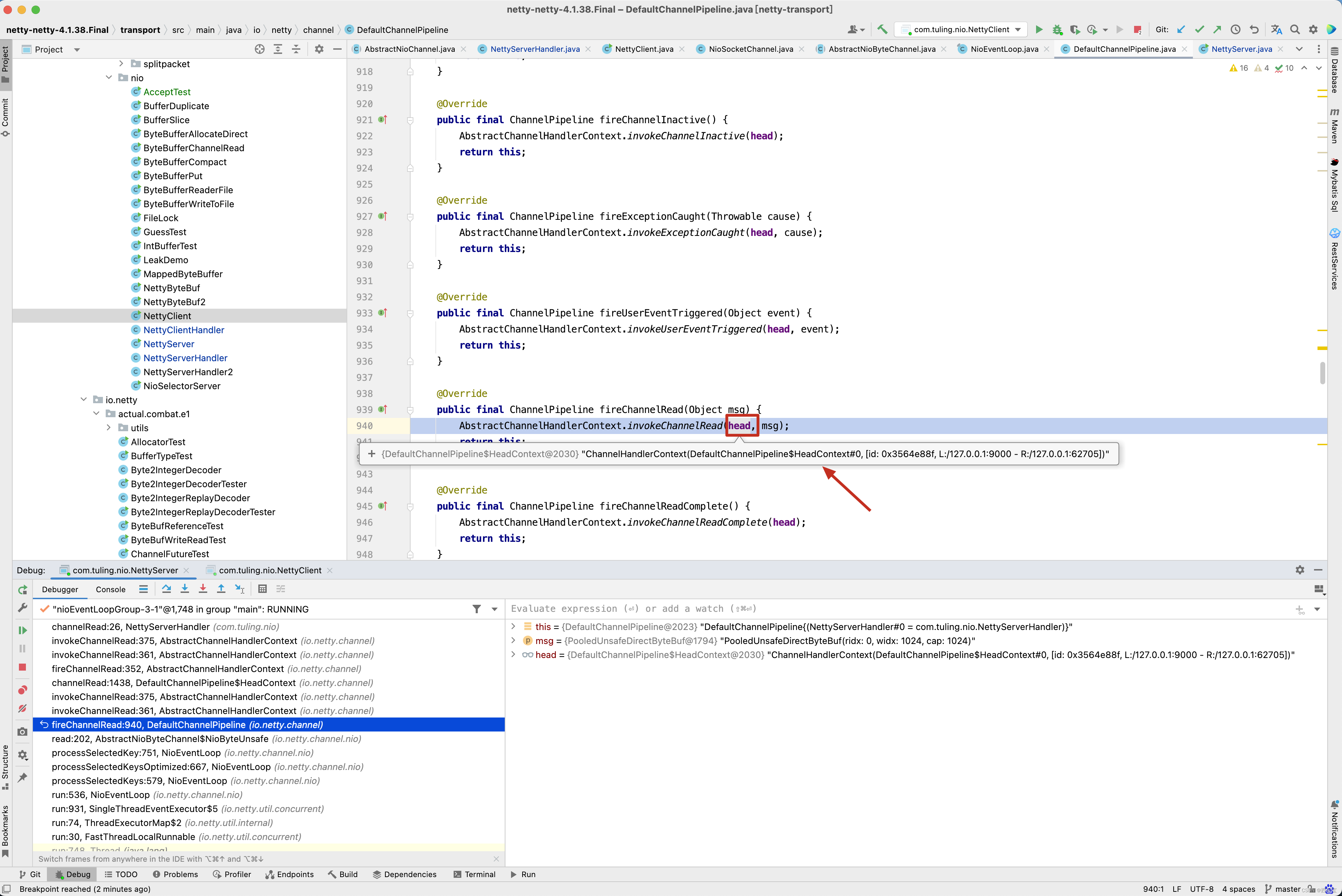

                pipeline.fireChannelRead(readBuf.get(i));
            }
            readBuf.clear();
            // 记录当前读取记录，以便下次分配合理的内存
            allocHandle.readComplete();
            // 触发readComplete事件
            pipeline.fireChannelReadComplete();

            if (exception != null) {
                // 处理Channel 异常关闭
                closed = closeOnReadError(exception);

                pipeline.fireExceptionCaught(exception);
            }

            if (closed) {
                inputShutdown = true;
                // 处理Channel正常关闭
                if (isOpen()) {
                    close(voidPromise());
                }
            }
        } finally {
            // Check if there is a readPending which was not processed yet.
            // This could be for two reasons:
            // * The user called Channel.read() or ChannelHandlerContext.read() in channelRead(...) method
            // * The user called Channel.read() or ChannelHandlerContext.read() in channelReadComplete(...) method
            //
            // See https://github.com/netty/netty/issues/2254
            // 读操作完毕，且没有配置自动读
            if (!readPending && !config.isAutoRead()) {
                // 移除读操作事件
                removeReadOp();
            }
        }
    }
}

  因为
final AbstractNioChannel.NioUnsafe unsafe = ch.unsafe();
unsafe.read();
，所以在read()方法的内部调用
int localRead = doReadMessages(readBuf);
方法，实际上还是调用NioServerSocketChannel的doReadMessages()方法 。

// NioMessageUnsafe先调 用 NioServerSocketChannel 的 doReadMessages() 方 法 读 取 接 入 的 Channel。

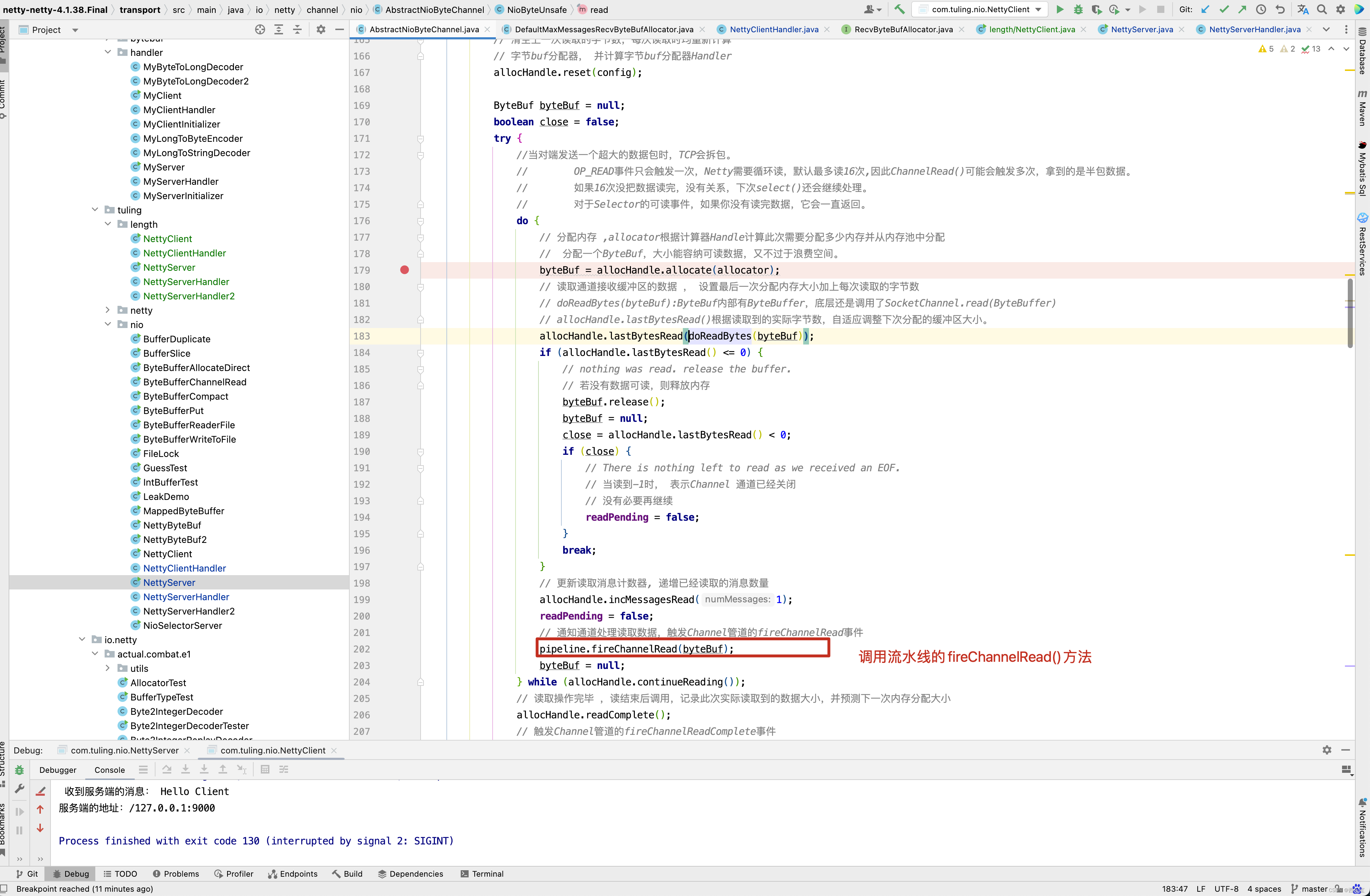

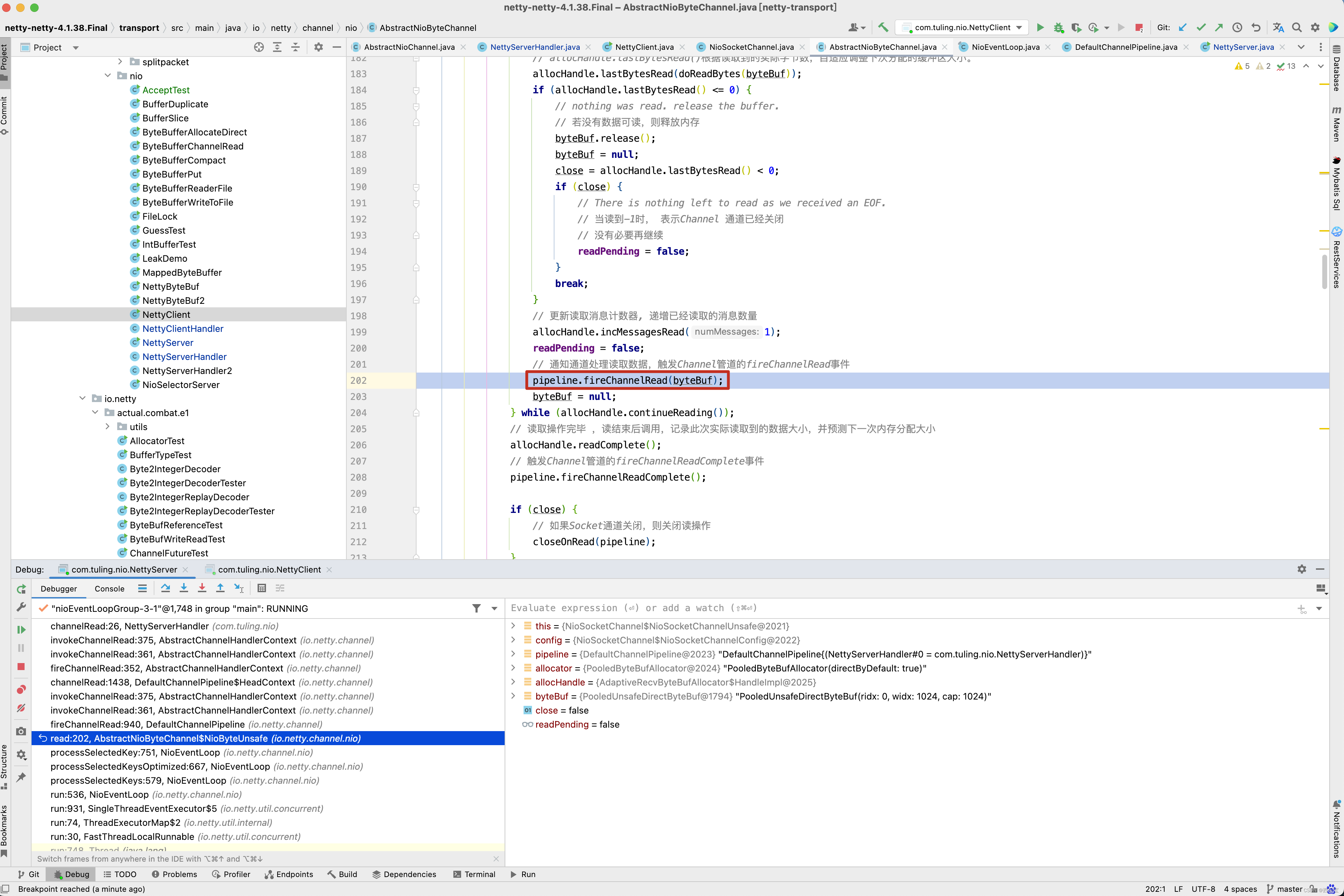

// 而本小节中的NioByteUnsafe不断地调用NioSocketChannel 的doReadBytes()方法从Channel中读取数据，
// 再把读取到的ByteBuf交 给管道Pipeline，并触发后续一系列ChannelInboundHandler的 channelRead()方法。

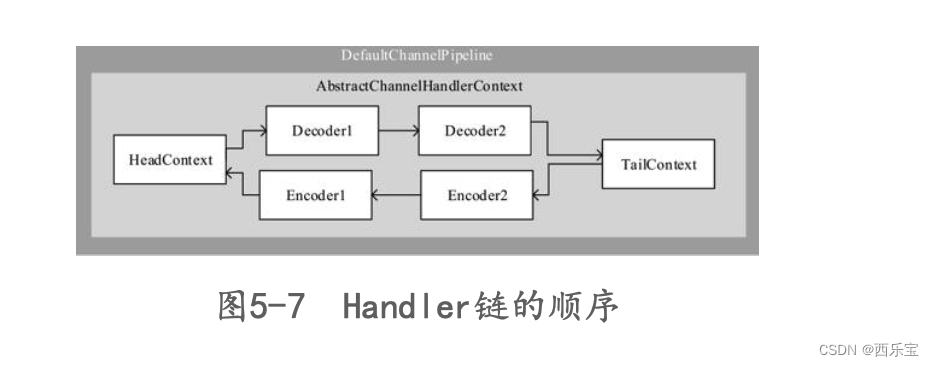

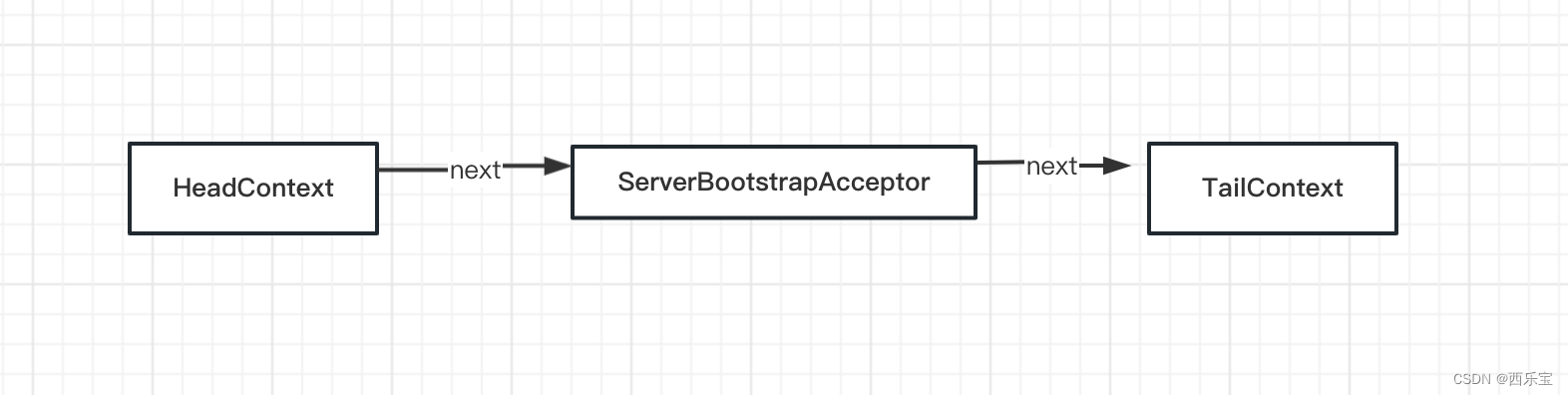

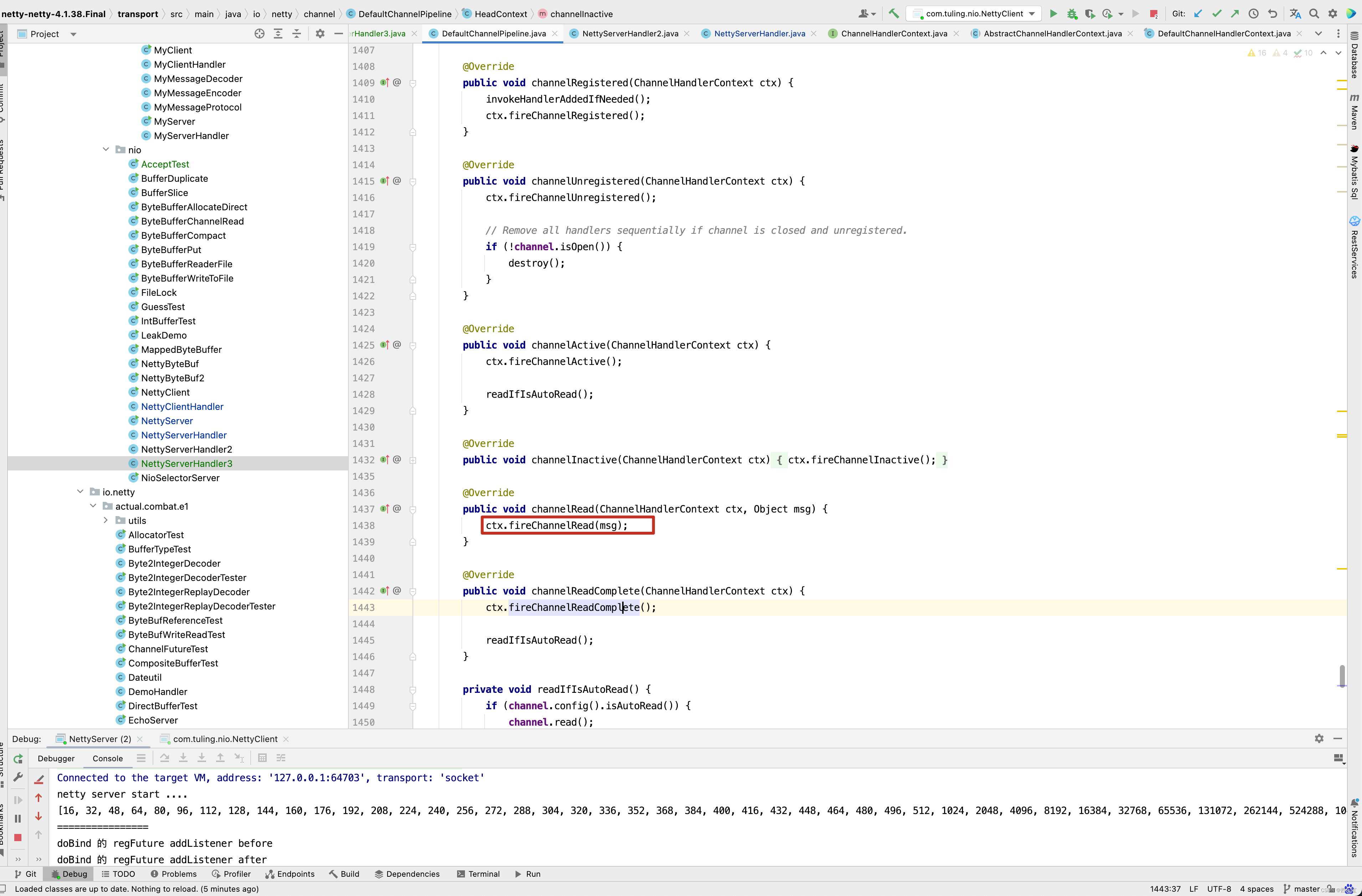

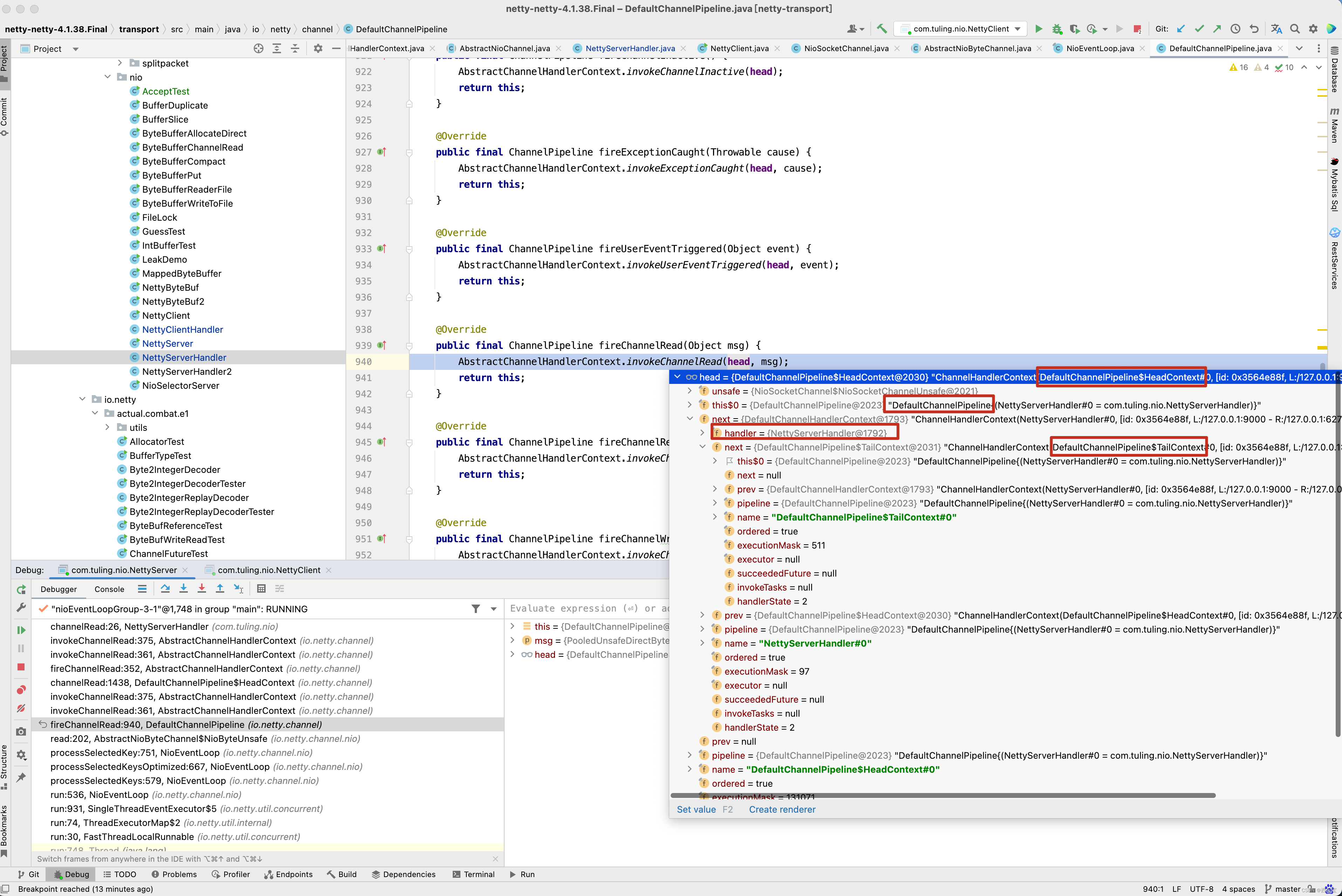

// 整个读取数据的过程涉及的Handler都是以 HeadContext开头的，按顺序运行用户自定义的各个解码器和服务端业 务逻辑处理Handler。
protected int doReadMessages(List<Object> buf) throws Exception {
    // 调用serverSocketChannel.accept()监听新加入的链接
    // 因此可以接收连接了，在服务器接收到连接之后，创建连接的过程就是创建SocketChannel
    SocketChannel ch = SocketUtils.accept(javaChannel());
    try {
        if (ch != null) {
            // 每个新链接都会构建一个NioSocketChannel
            buf.add(new NioSocketChannel(this, ch));
            return 1;
        }
    } catch (Throwable t) {
        logger.warn("Failed to create a new channel from an accepted socket.", t);

        try {
            // 若连接出现异常， 则关闭
            ch.close();
        } catch (Throwable t2) {
            logger.warn("Failed to close a socket.", t2);
        }
    }
    return 0;
}

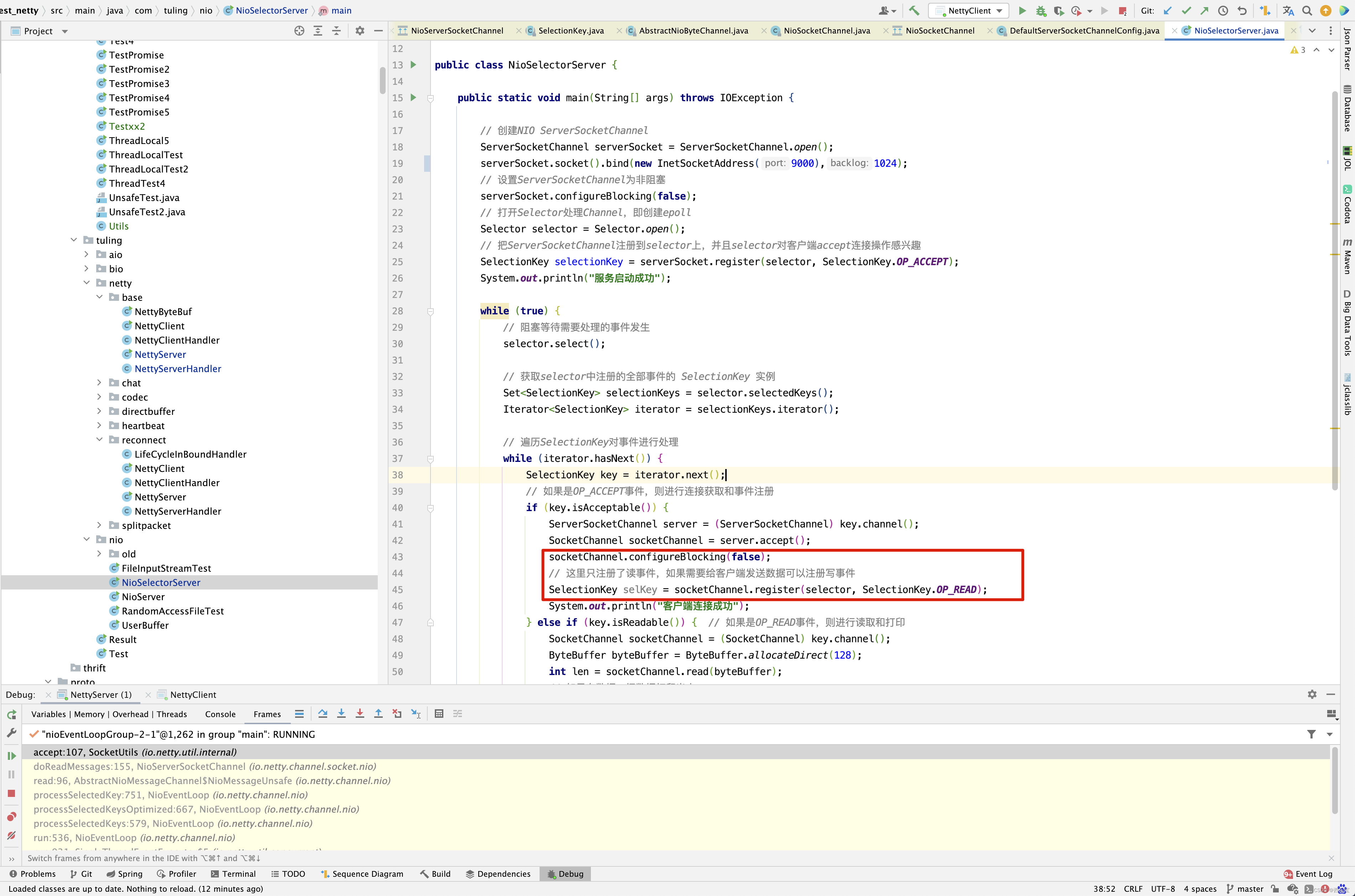

  是不是看到了我们久违的方法 accept()，那这个方法的内部做了哪些事情呢？

public static SocketChannel accept(final ServerSocketChannel serverSocketChannel) throws IOException {
    try {
        return AccessController.doPrivileged(new PrivilegedExceptionAction<SocketChannel>() {
            @Override
            public SocketChannel run() throws IOException {
                return serverSocketChannel.accept();
            }
        });
    } catch (PrivilegedActionException e) {
        throw (IOException) e.getCause();
    }
}

  是不是又找到了似曾相识的感觉。

  不就是ServerSocketChannel调用accept()方法不？那么接下来的代码就围绕着这两行分析 。

  回顾之前的NioServerSocketChannel，我们是通过反射创建的，这里的NioSocketChannel是直接new创建。 而NioSocketChannel的内部做了哪些事情呢？ 其实和NioServerSocketChannel类似，但有些参数的初始化还是需要注意，因此这里还是进入分析一下。

public NioSocketChannel(Channel parent, SocketChannel socket) {
    super(parent, socket);
    config = new NioSocketChannelConfig(this, socket.socket());
}

  这里需要注意了，之前在NioServerSocketChannel
构造函数中，创建的config对象是NioServerSocketChannelConfig，而NioSocketChannel的构造函数中config对象是NioSocketChannelConfig，当然NioServerSocketChannel还指定了事件类型为SelectionKey.OP_ACCEPT，在NioServerSocketChannel的构造函数中，还没有看到指定，当然啦，NioSocketChannel指定了它的parent属性为NioServerSocketChannel， 跟进到NioServerSocketChannel的父类 。

protected AbstractNioByteChannel(Channel parent, SelectableChannel ch) {
    super(parent, ch, SelectionKey.OP_READ);
}

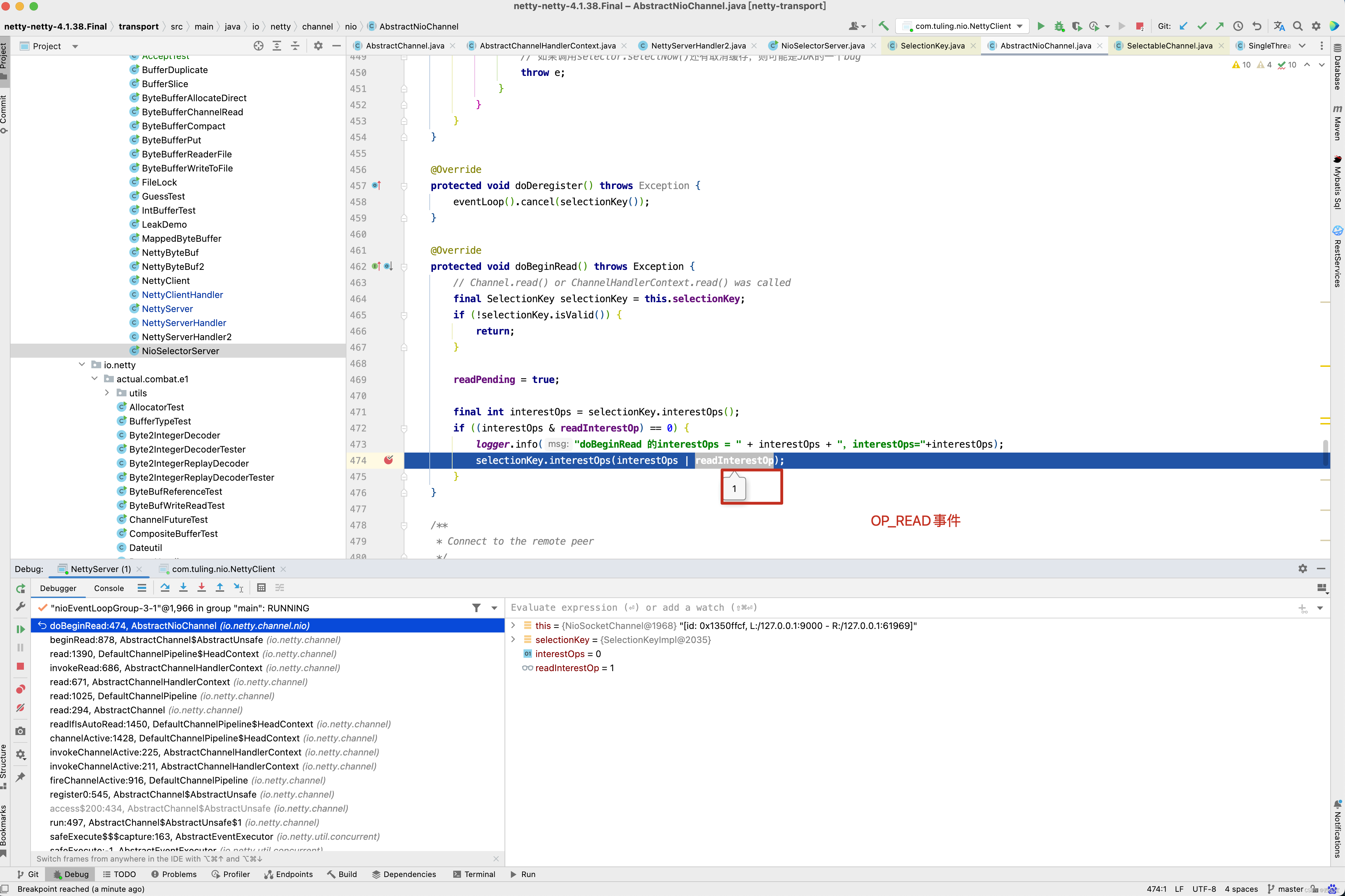

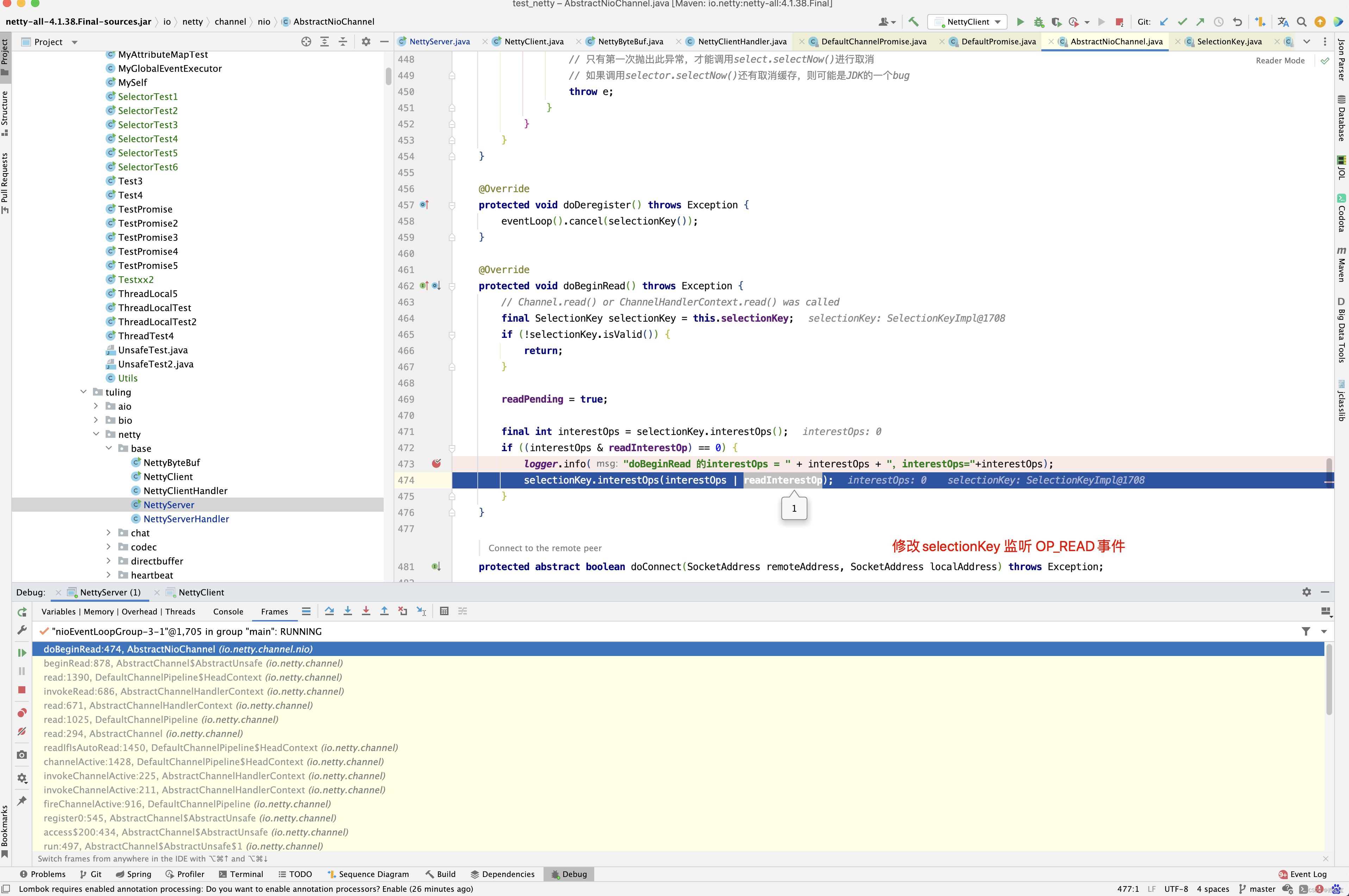

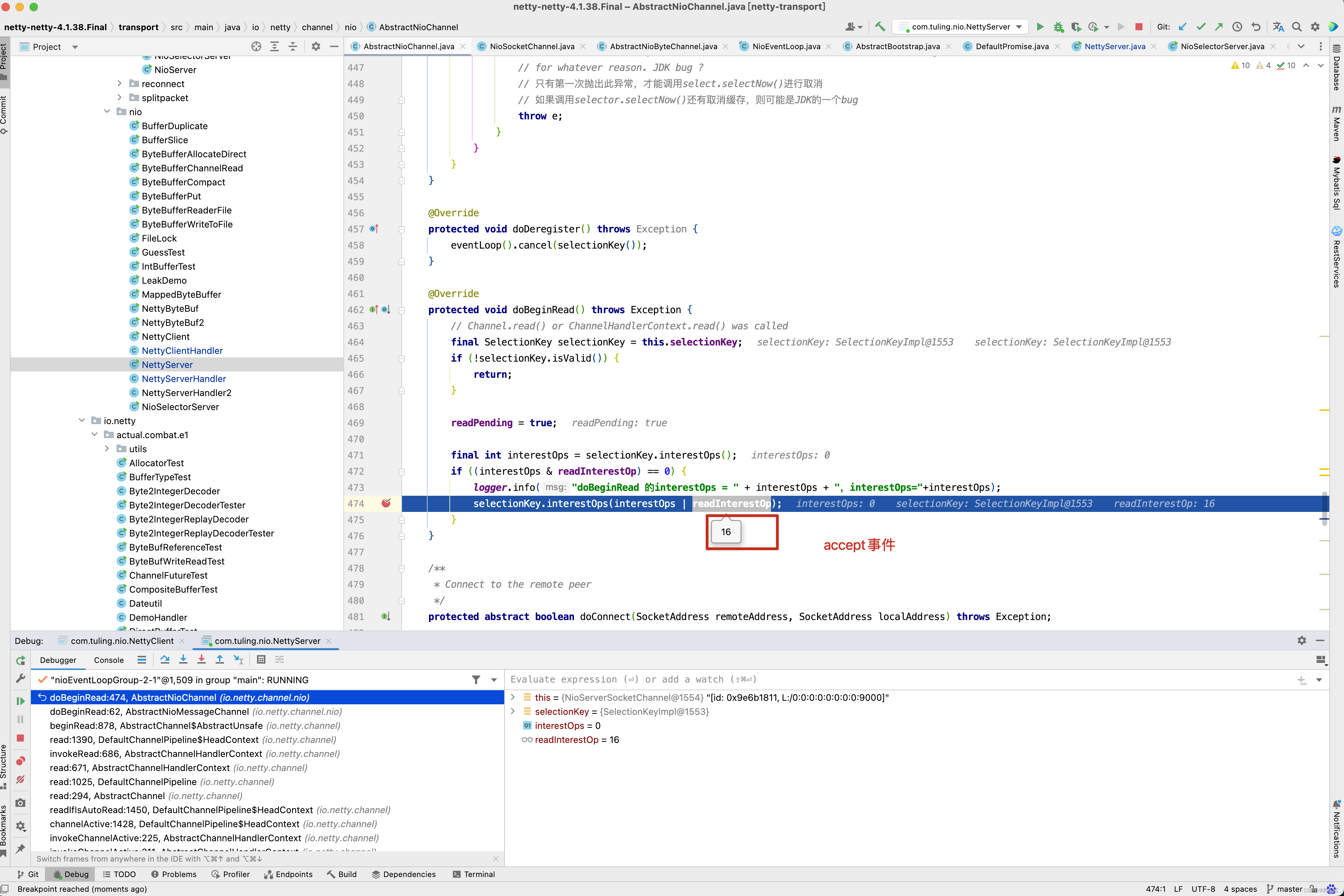

  看到没有，这里指定了NioSocketChannel的事件类型为SelectionKey.OP_READ，这点很重要，后面的注册方法分析到。

protected AbstractNioChannel(Channel parent, SelectableChannel ch, int readInterestOp) {
    super(parent);
    this.ch = ch;
    this.readInterestOp = readInterestOp;
    try {
        ch.configureBlocking(false);
    } catch (IOException e) {
        try {
            ch.close();
        } catch (IOException e2) {
            if (logger.isWarnEnabled()) {
                logger.warn(
                        "Failed to close a partially initialized socket.", e2);
            }
        }

        throw new ChannelException("Failed to enter non-blocking mode.", e);
    }
}

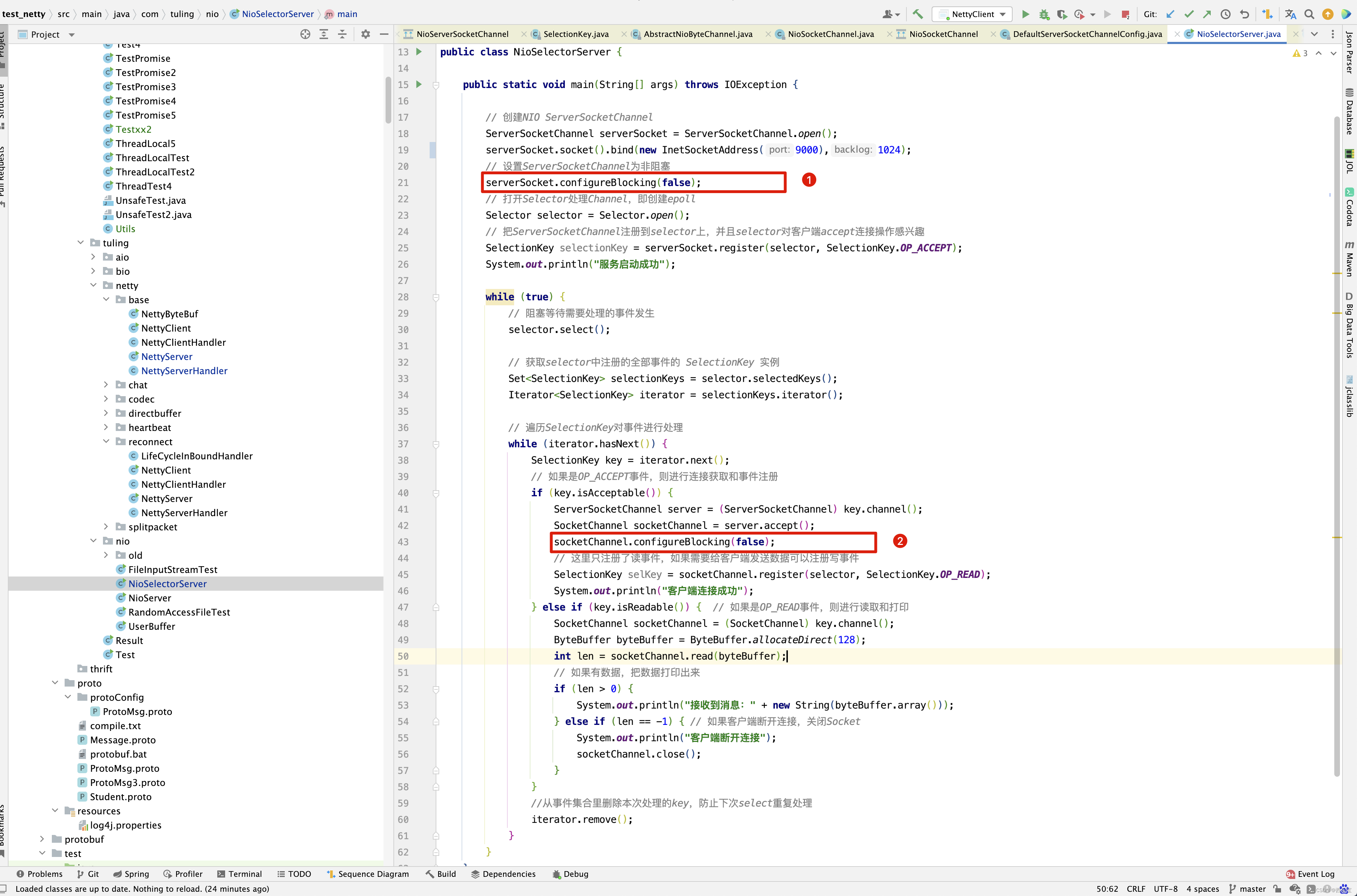

  在AbstractNioChannel中，是不是又看到我久违的代码，ch.configureBlocking(false);这一行代码已经看到过两次了吧。对应于例子中的下面两行代码 。

  第一次见到是NioServerSocketChannel的初始化，第二次见到就是现在，NioSocketChannel的初始化 。接下来继续进入AbstractNioChannel的父类AbstractChannel的构造函数中。

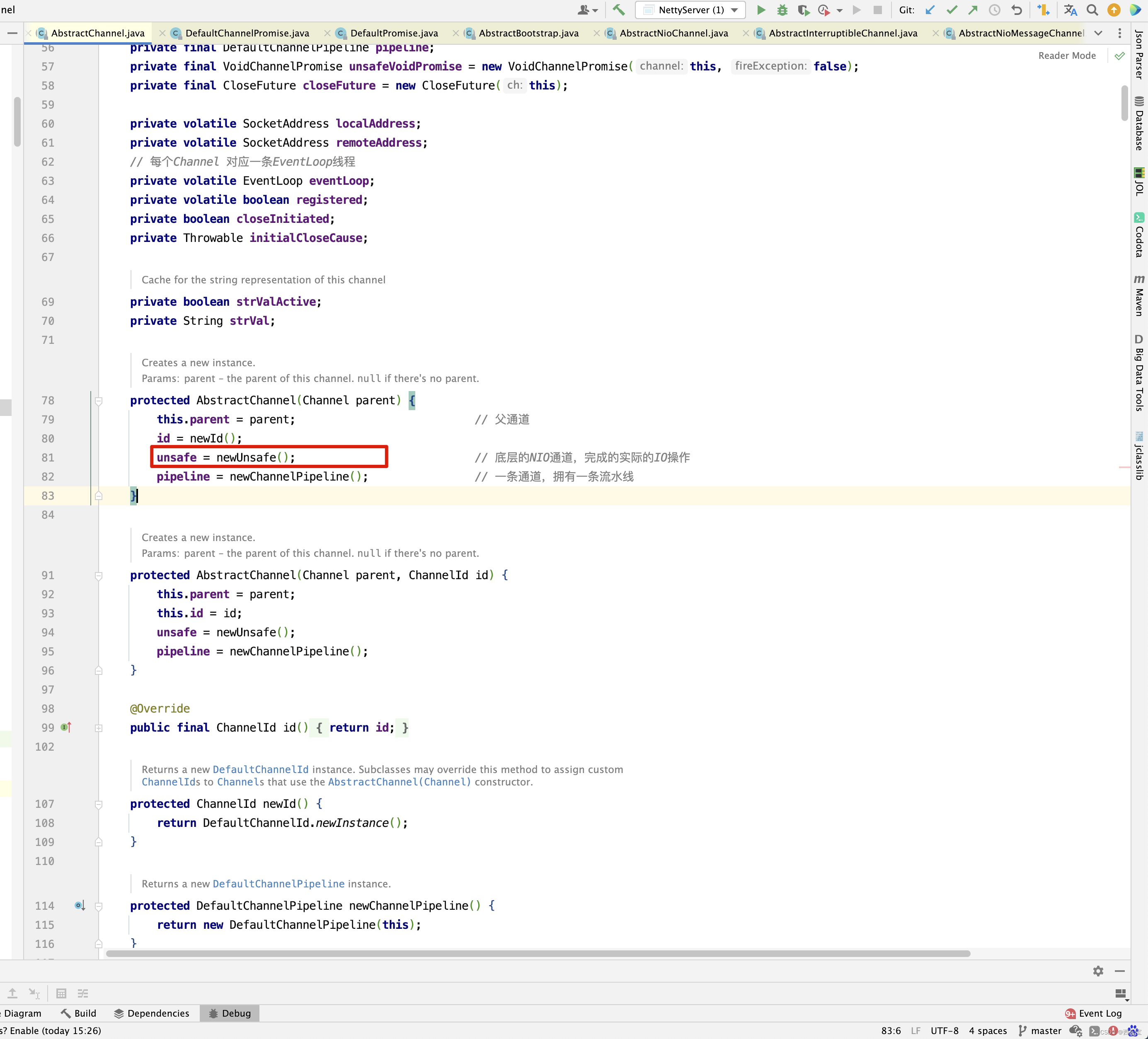

protected AbstractChannel(Channel parent) {
    this.parent = parent;                           // 父通道
    id = newId();
    unsafe = newUnsafe();     // 底层的NIO通道，完成的实际的IO操作
    pipeline = newChannelPipeline();   // 一条通道，拥有一条流水线
}

  在之前的分析中，已经知道了unsafe的重要性，因此这里继续分析newUnsafe()方法 ，因为NioSocketChannel本身就实现了newUnsafe()方法，因此进入其中 。

protected AbstractNioUnsafe newUnsafe() {
    return new NioSocketChannelUnsafe();
}

  这里我们终于明白了， NioServerSocketChannel创建的是NioMessageUnsafe，而NioSocketChannel创建的是NioSocketChannelUnsafe，将所有的NioSocketChannel存储于readBuf中，然后遍历readBuf中的元素，调用NioServerSocketChannel的pipeline的fireChannelRead()方法，这里需要注意，是NioServerSocketChannel的pipeline，而不是NioSocketChannel创建的pipeline。

  传入的参数就是刚刚创建的NioSocketChannel。

  进入pipeline的fireChannelRead()方法 。

public final ChannelPipeline fireChannelRead(Object msg) {
    AbstractChannelHandlerContext.invokeChannelRead(head, msg);
    return this;
}

static void invokeChannelRead(final AbstractChannelHandlerContext next, Object msg) {
    final Object m = next.pipeline.touch(ObjectUtil.checkNotNull(msg, "msg"), next);
    EventExecutor executor = next.executor();
    if (executor.inEventLoop()) {
        next.invokeChannelRead(m);
    } else {
        executor.execute(new Runnable() {
            @Override
            public void run() {
                next.invokeChannelRead(m);
            }
        });
    }
}

private void invokeChannelRead(Object msg) {
    if (invokeHandler()) {
        try {
            ((ChannelInboundHandler) handler()).channelRead(this, msg);
        } catch (Throwable t) {
            notifyHandlerException(t);
        }
    } else {
        fireChannelRead(msg);
    }
}

  上面调了那么多，最终还是从HeadContext的handler()开始调用 。

public void channelRead(ChannelHandlerContext ctx, Object msg) {
    ctx.fireChannelRead(msg);
}

public ChannelHandlerContext fireChannelRead(final Object msg) {
    invokeChannelRead(findContextInbound(MASK_CHANNEL_READ), msg);
    return this;
}


private void invokeChannelRead(Object msg) {
    if (invokeHandler()) {
        try {
            ((ChannelInboundHandler) handler()).channelRead(this, msg);
        } catch (Throwable t) {
            notifyHandlerException(t);
        }
    } else {
        fireChannelRead(msg);
    }
}

  之前分析过findContextInbound()方法。 从之前的分析得知，他会先跳过自己，也就是HeadContext。

  而ServerBootstrapAcceptor 本身就实现了channelRead()方法 。

private static class ServerBootstrapAcceptor extends ChannelInboundHandlerAdapter {

private final EventLoopGroup childGroup;
private final ChannelHandler childHandler;
private final Entry<ChannelOption<?>, Object>[] childOptions;
private final Entry<AttributeKey<?>, Object>[] childAttrs;
private final Runnable enableAutoReadTask;

ServerBootstrapAcceptor(
     final Channel channel, EventLoopGroup childGroup, ChannelHandler childHandler,
     Entry<ChannelOption<?>, Object>[] childOptions, Entry<AttributeKey<?>, Object>[] childAttrs) {
 this.childGroup = childGroup;
 this.childHandler = childHandler;
 this.childOptions = childOptions;
 this.childAttrs = childAttrs;

 // Task which is scheduled to re-enable auto-read.
 // It's important to create this Runnable before we try to submit it as otherwise the URLClassLoader may
 // not be able to load the class because of the file limit it already reached.
 //
 // See https://github.com/netty/netty/issues/1328
 enableAutoReadTask = new Runnable() {
     @Override
     public void run() {
         channel.config().setAutoRead(true);
     }
 };
}

@Override
@SuppressWarnings("unchecked")
// 在ServerBootstrapAcceptor的channelRead()方法中，把 NioSocketChannel注册到Worker线程上，同时绑定Channel的Handler 链。
// 这与5.1节中将NioServerSocketChannel注册到Boss线程上类似， 代码流程基本上都一样，只是实现的子类不一样，如后续添加的事件
// 由OP_ACCEPT换成了OP_READ。通过这一步的分析，读者可以思考， Netty为何要把Channel抽象化?
public void channelRead(ChannelHandlerContext ctx, Object msg) {
 final Channel child = (Channel) msg;

 child.pipeline().addLast(childHandler);

 setChannelOptions(child, childOptions, logger);

 for (Entry<AttributeKey<?>, Object> e: childAttrs) {
     child.attr((AttributeKey<Object>) e.getKey()).set(e.getValue());
 }

 try {
     // 这个方法负责对创建后的链接执行如下语句完成注册
     childGroup.register(child).addListener(new ChannelFutureListener() {
         @Override
         public void operationComplete(ChannelFuture future) throws Exception {
             if (!future.isSuccess()) {
                 forceClose(child, future.cause());
             }
         }
     });
 } catch (Throwable t) {
     forceClose(child, t);
 }
}

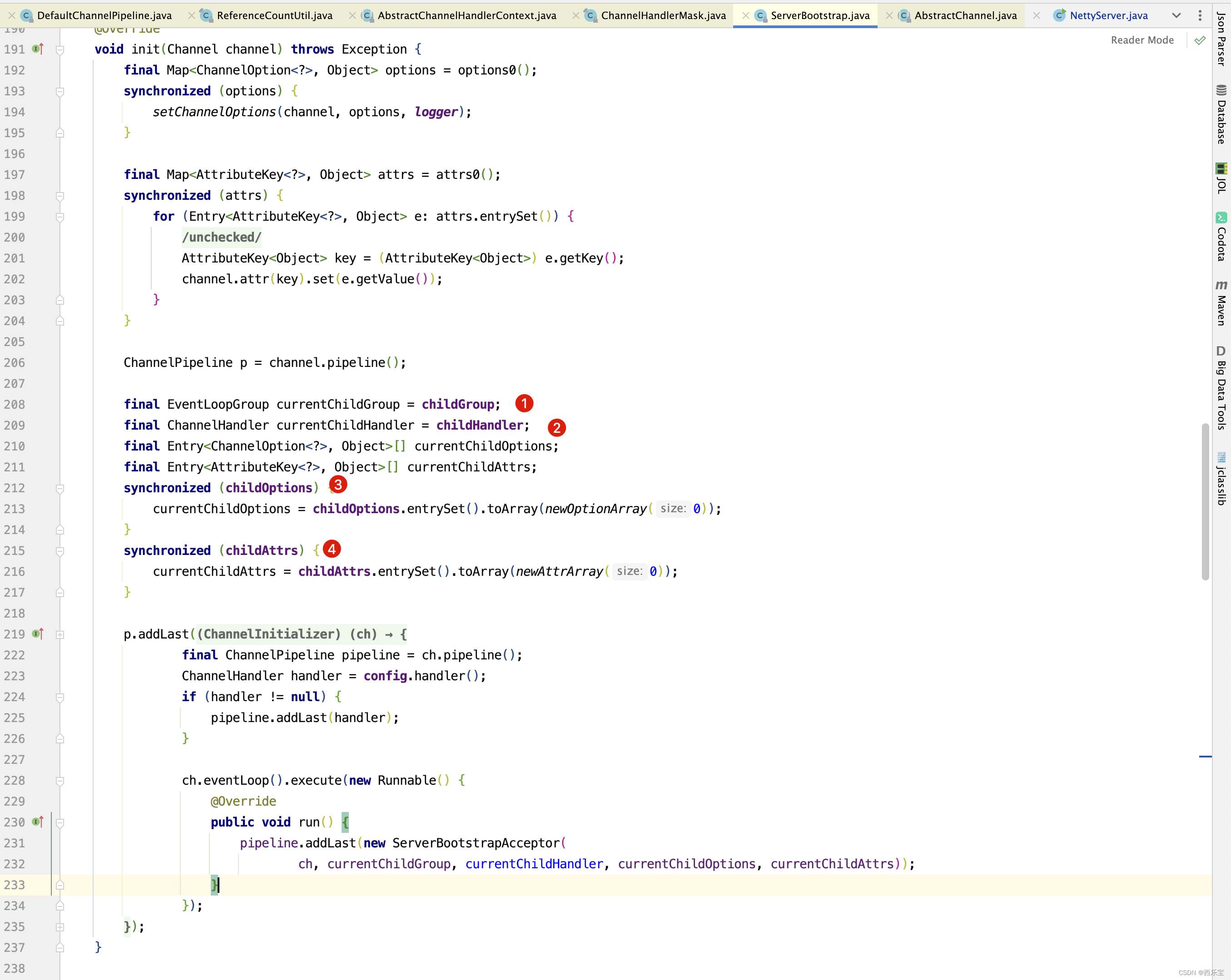

  程序运行到这里，我相信大家都晕了， 这些参数是什么啊？ 不要晕，回顾之前的代码。 找到ServerBootstrapAcceptor构造方法调用的地方。

  这不就是我们之前调用ServerBootstrap的bind()时，init()方法中初始化的参数不？ 而这些参数就是我们NettyServer 这个例子中的初始化的参数 。 当然上图中 4 标识的attrs，在本例中并没有设置值 。

  当然啦， 上述加粗代码childGroup.register(child)，在上一篇博客中，已经做了详细的分析，唯一要注意的就是。

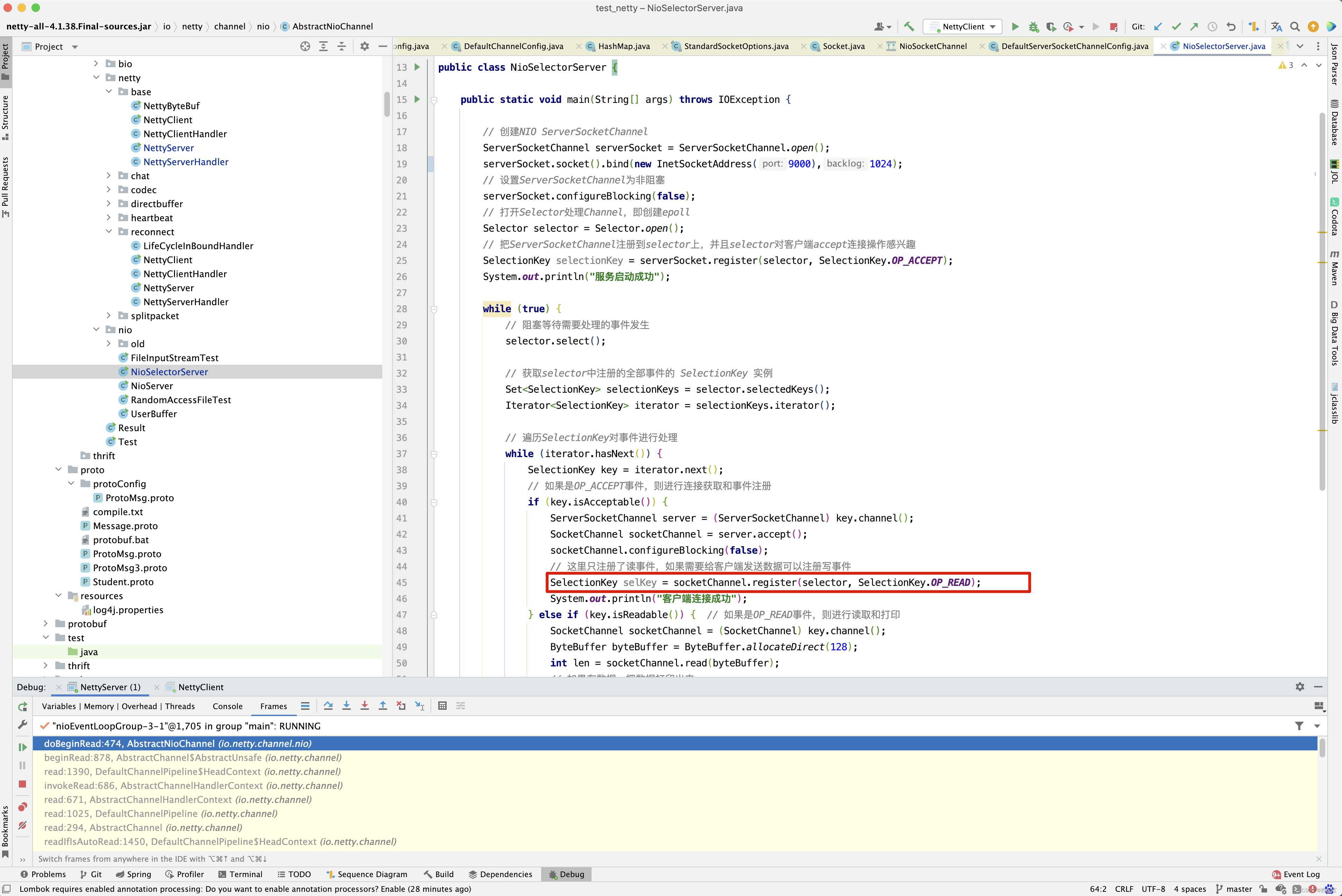

  对应于之前例子中的socketChannel.register(selector, SelectionKey.OP_READ) 。

  分析到这里，我觉得Netty的代码还是写得非常好的，为什么呢? bossGroup 和 workerGroup的区别

bossGroup:
channel : NioServerSocketChannel
config : ServerSocketChannelConfig
unsafe : NioMessageUnsafe
workerGroup
channel: NioSocketChannel
unsafe : NioByteUnsafe
  而register()内部的其他方法的调用基本上都是一样。
  接下来继续回到processSelectedKey()方法的分析，对于SelectionKey.OP_READ事件，此时会走unsafe.read()处理，但unsafe不再是NioMessageUnsafe，而是NioByteUnsafe类。

public final void read() {
        // 获取pipeline通道配置，Channel管道
        final ChannelConfig config = config();
        // socketChannel已经关闭
        if (shouldBreakReadReady(config)) {
            clearReadPending();
            return;
        }
        final ChannelPipeline pipeline = pipeline();
        // 获取内存分配器，默认为PooledByteBufAllocator
        final ByteBufAllocator allocator = config.getAllocator();
        // 获取RecvByteBufAllocator内部的计算器Handle
        final RecvByteBufAllocator.Handle allocHandle = recvBufAllocHandle();
        // 清空上一次读取的字节数，每次读取时均重新计算
        // 字节buf分配器， 并计算字节buf分配器Handler
        allocHandle.reset(config);

        ByteBuf byteBuf = null;
        boolean close = false;
        try {
            do {
                // 分配内存 ,allocator根据计算器Handle计算此次需要分配多少内存并从内存池中分配
                byteBuf = allocHandle.allocate(allocator);
                // 读取通道接收缓冲区的数据 ， 设置最后一次分配内存大小加上每次读取的字节数
                allocHandle.lastBytesRead(doReadBytes(byteBuf));
                if (allocHandle.lastBytesRead() <= 0) {
                    // nothing was read. release the buffer.
                    // 若没有数据可读，则释放内存
                    byteBuf.release();
                    byteBuf = null;
                    close = allocHandle.lastBytesRead() < 0;
                    if (close) {
                        // There is nothing left to read as we received an EOF.
                        // 当读到-1时， 表示Channel 通道已经关闭
                        // 没有必要再继续
                        readPending = false;
                    }
                    break;
                }
                // 更新读取消息计数器
                allocHandle.incMessagesRead(1);
                readPending = false;
                // 通知通道处理读取数据，触发Channel管道的fireChannelRead事件
                pipeline.fireChannelRead(byteBuf);
                byteBuf = null;
            } while (allocHandle.continueReading());
            // 读取操作完毕 ，读结束后调用，记录此次实际读取到的数据大小，并预测下一次内存分配大小
            allocHandle.readComplete();
            // 触发Channel管道的fireChannelReadComplete事件
            pipeline.fireChannelReadComplete();

            if (close) {
                // 如果Socket通道关闭，则关闭读操作
                closeOnRead(pipeline);
            }
        } catch (Throwable t) {
            // 处理读取异常
            handleReadException(pipeline, byteBuf, t, close, allocHandle);
        } finally {
            // Check if there is a readPending which was not processed yet.
            // This could be for two reasons:
            // * The user called Channel.read() or ChannelHandlerContext.read() in channelRead(...) method
            // * The user called Channel.read() or ChannelHandlerContext.read() in channelReadComplete(...) method
            //
            // See https://github.com/netty/netty/issues/2254
            if (!readPending && !config.isAutoRead()) {
                // 若操作完毕，且没有配置自动读
                // 则从选择Key兴趣集中移除读操作事件
                removeReadOp();
            }
        }
    }
}

NioByteUnsafe的read()方法的实现思路大概分为以下3步

1. 获取Channel的配置对象、内存分配器ByteBufAllocator， 并计算内存分配器RecvByteBufAllocator.Handle。
2. 进入for循环。循环体的作用:使用内存分配器获取数据容 器ByteBuf，调用doReadBytes()方法将数据读取到容器中，
   如果本次 循环没有读到数据或链路已关闭，则跳出循环。另外，当循环次数达 到属性METADATA的defaultMaxMessagesPerRead次数(默认为16)时，
   也会跳出循环。由于TCP传输会产生粘包问题，因此每次读取都会触发 channelRead事件，进而调用业务逻辑处理Handler。
3. 跳出循环后，表示本次读取已完成。调用allocHandle的 readComplete()方法，并记录读取记录，用于下次分配合理内存。

  NioEventLoop线程在处理OP_READ事件，进入NioByteUnsafe循环读取数据时，使用了两个类来处理内存的分配:一个是 ByteBufAllocator，PooledByteBufAllocator为它的默认实现类;另 一个是RecvByteBufAllocator，AdaptiveRecvByteBufAllocator是它 的默认实现类，在DefaultChannelConfig初始化时设置。 PooledByteBufAllocator主要用来处理内存的分配，并最终委托 PoolArena去完成。

  AdaptiveRecvByteBufAllocator主要用来计算每次 读循环时应该分配多少内存。NioByteUnsafe之所以需要循环读取，主 要是因为分配的初始ByteBuf不一定能够容纳读取到的所有数据。 NioByteUnsafe循环读取的核心代码解读如下:
  入站处理时， Netty 是如何自动创建入站的ByteBuf 的呢 ？
  查看Netty源代码，我们可以看到，Netty 的Reactor反应器线程会在底层的Java NIO 通道读取数据时，也就是AbstractNioByteChannel.NioByteUnsafe.read()处，调用ByteBufAllocator方法，创建ByteBuf实例，从操作系统缓冲区把数据读取到ByteBuf 实例中， 然后调用pipeline.fireChannelRead(byteBuf)方法将读取到的数据包送入到入站处理流水线中。

  之前写了近3篇博客 RecvByteBufAllocator内存分配计算 ， Netty缓冲区ByteBuf源码解析 ， Netty源码解析之内存管理-PooledByteBufAllocator-PoolArena 来分析上面read()方法相关的源码，如果读者源码也分析到这里，建议先去弄明白上面提到的三篇博客相关内存，再来看read()方法，不然你会觉得不知所云 。
  对于lastBytesRead()和readComplete()方法，之前在 RecvByteBufAllocator内存分配计算 这篇博客中做了详细的分析，这里就再赘述了。 先来分析continueReading()这个方法 。

public boolean continueReading() {
    return continueReading(defaultMaybeMoreSupplier);
}

public boolean continueReading(UncheckedBooleanSupplier maybeMoreDataSupplier) {
    // ChannelConfig的设置为可自动读取。即，autoRead属性为1。
    return config.isAutoRead() &&
            //  maybeMoreDataSupplier.get()返回为true，。也就是当‘最近一次读操作所期望读取的字节数’
            //  与‘最近一次读操作真实读取的字节数’一样，则表示当前可能还有数据等待被读取。则就会返回true。
           (!respectMaybeMoreData || maybeMoreDataSupplier.get()) &&
           // totalMessages < maxMessagePerRead ： 已经读取的消息次数 < 一个读循环最大能读取消息的次数
           totalMessages < maxMessagePerRead &&
            // totalBytesRead > 0 ：因为totalBytesRead是int类型，所以totalBytesRead的最大值是’Integer.MAX_VALUE’(即，2147483647)。
            // 所以，也限制了一个读循环最大能读取的字节数为2147483647。
           totalBytesRead > 0;
}
private final UncheckedBooleanSupplier defaultMaybeMoreSupplier = new UncheckedBooleanSupplier() {
    @Override
    public boolean get() {
        return attemptBytesRead == lastBytesRead;
    }
};

  上述加粗代码attemptBytesRead == lastBytesRead这一行代码是有意思的。 attemptBytesRead表示缓冲区剩余可读取字节容量，lastBytesRead表示本次实际读取的字节数，如果两者相等，表示本次读取将缓冲区填充满了，Channel中很大可能有未读取完的字节，因此需要继续while()循环读取字节到byteBuf中，什么时候设置attemptBytesRead的值的呢？ 请看doReadBytes()方法 。

// 实现doReadBytes()方法，从SocketChannel中读取数据。
protected int doReadBytes(ByteBuf byteBuf) throws Exception {
    // 获取计算内存分配器Handle
    final RecvByteBufAllocator.Handle allocHandle = unsafe().recvBufAllocHandle();
    // 设置尝试读取字节数组的buf的可写字节数
    allocHandle.attemptedBytesRead(byteBuf.writableBytes());
    // 从Channel中读取字节并写入到buf中，返回读取的字节数
    return byteBuf.writeBytes(javaChannel(), allocHandle.attemptedBytesRead());
}

  writableBytes()方法返回的容量减去写索引，因此得到的是可读字节数。

  关于read()方法，大概也分析得差不多了， 接下来看他的一个重要的方法fireChannelRead()方法，在 RecvByteBufAllocator内存分配计算 这篇博客的结尾，我们留下了一些疑问，随着fireChannelRead()方法的分析，我希望这些疑问被解决 。

  我们还是以最基础的NettyServer和NettyClient来分析 。

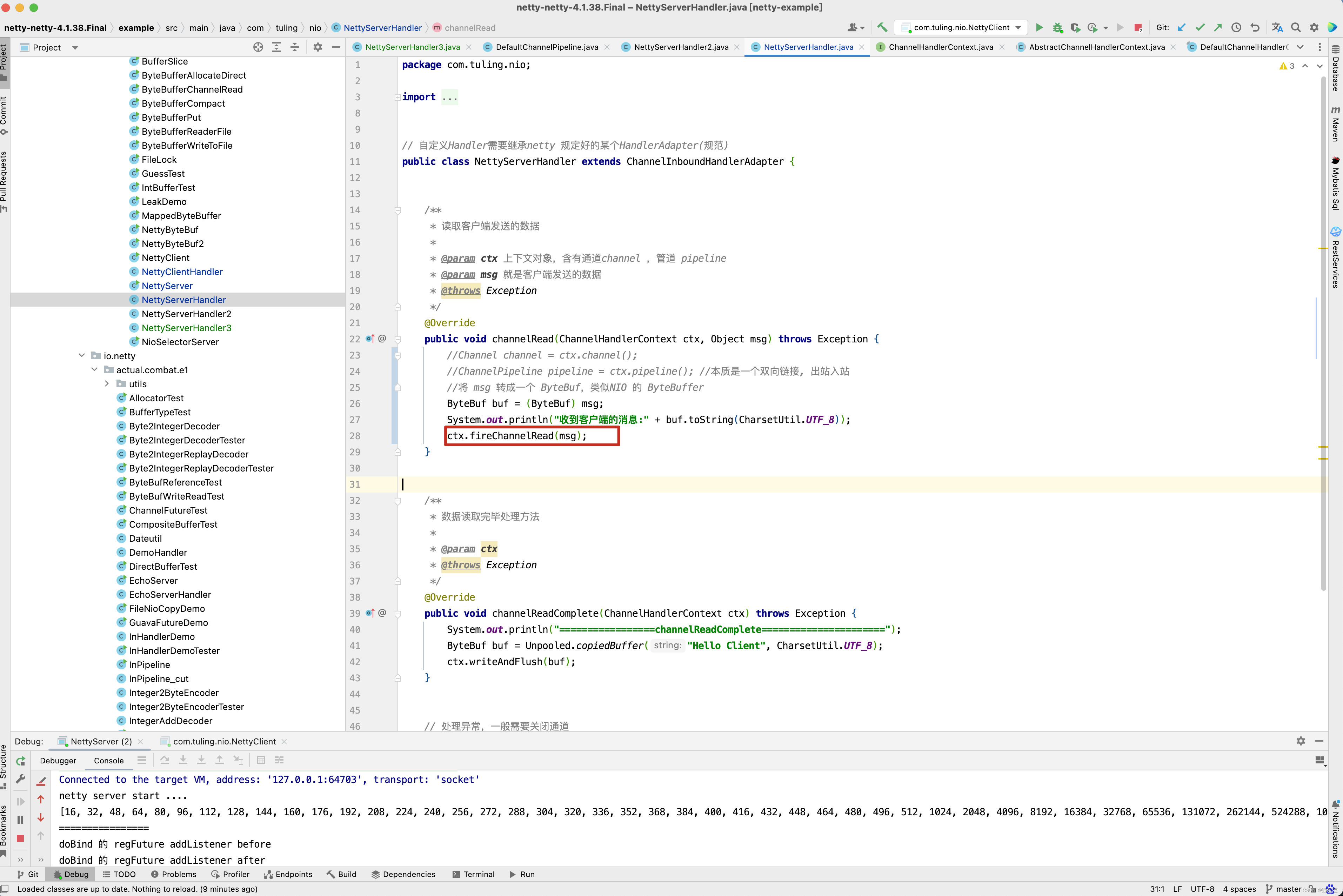

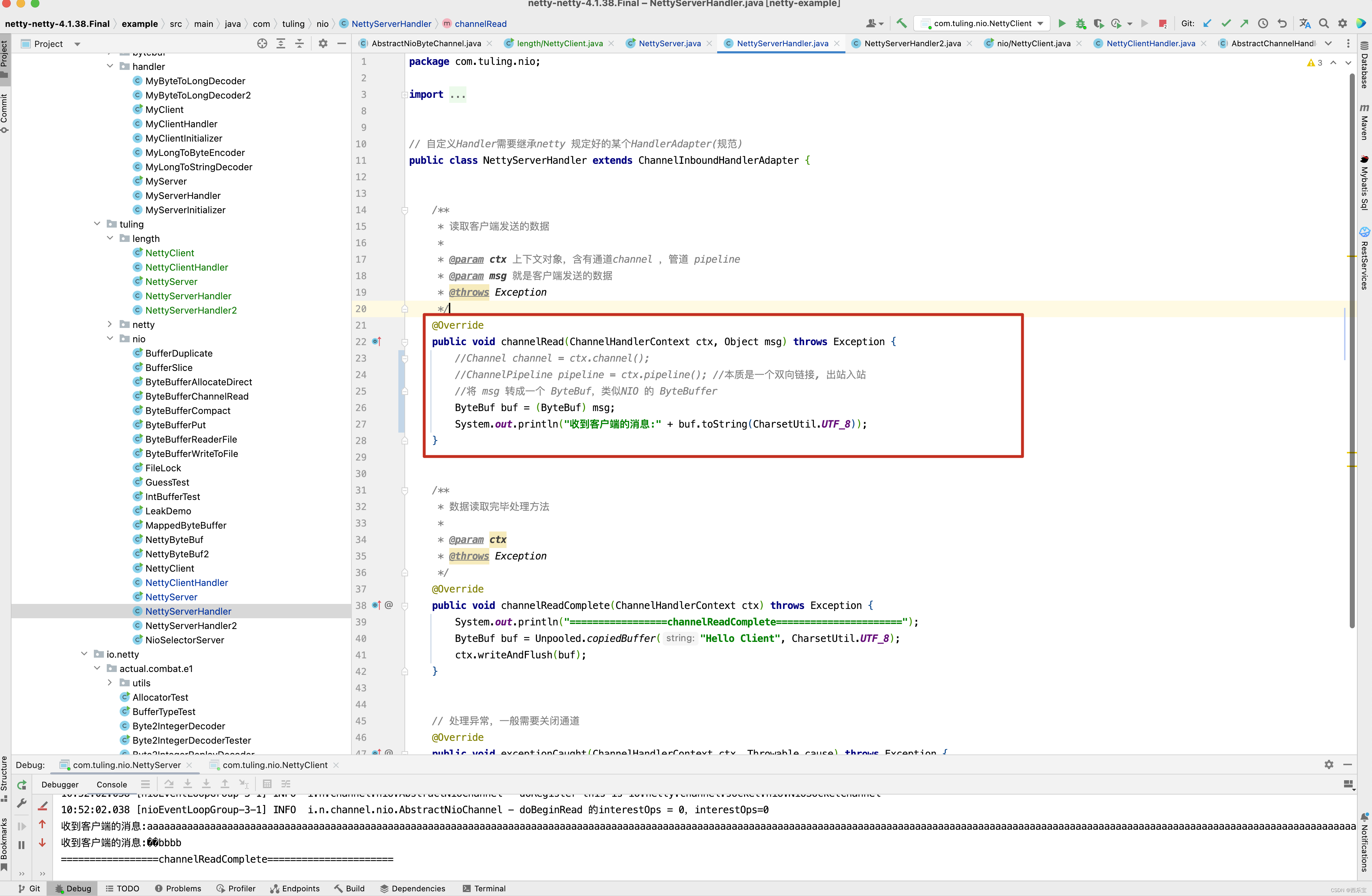

  在NettyHandler中实现channelRead()方法，读取并打印出客户端发送过来的数据 。

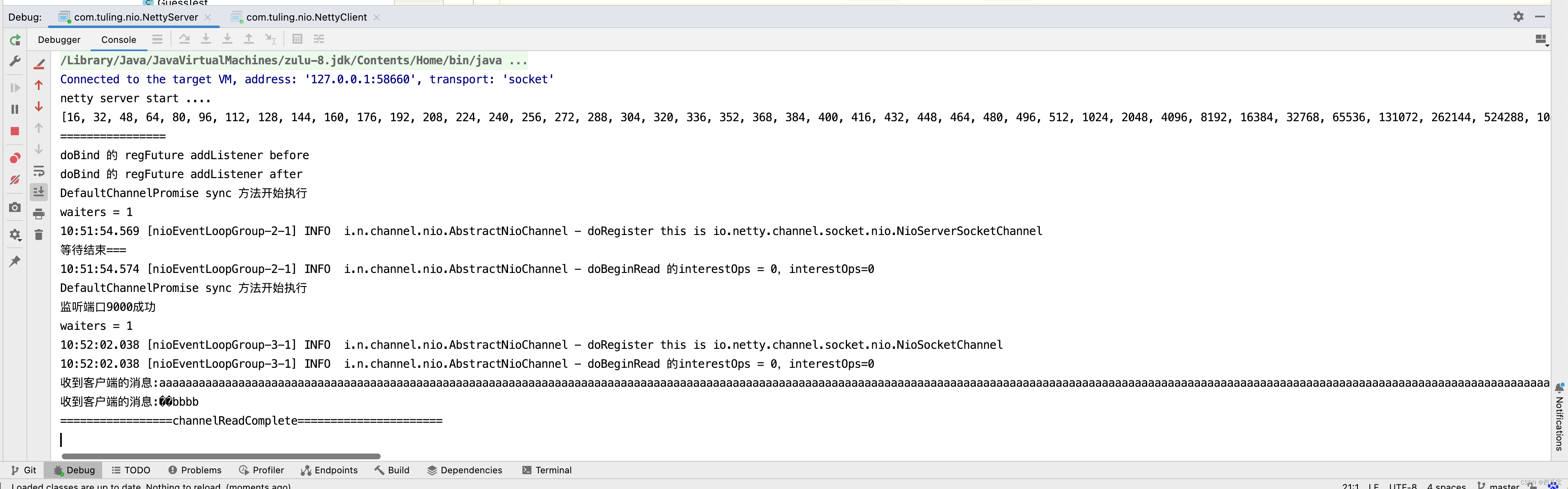

  输出打印结果如下 。

  毫无疑问，出现了中文乱码，出现中文乱码的原因是什么呢？ 在 RecvByteBufAllocator内存分配计算 这篇博客中已经分析过出现问题的原因是Netty默认使用的PooledByteBufAllocator 分配器。

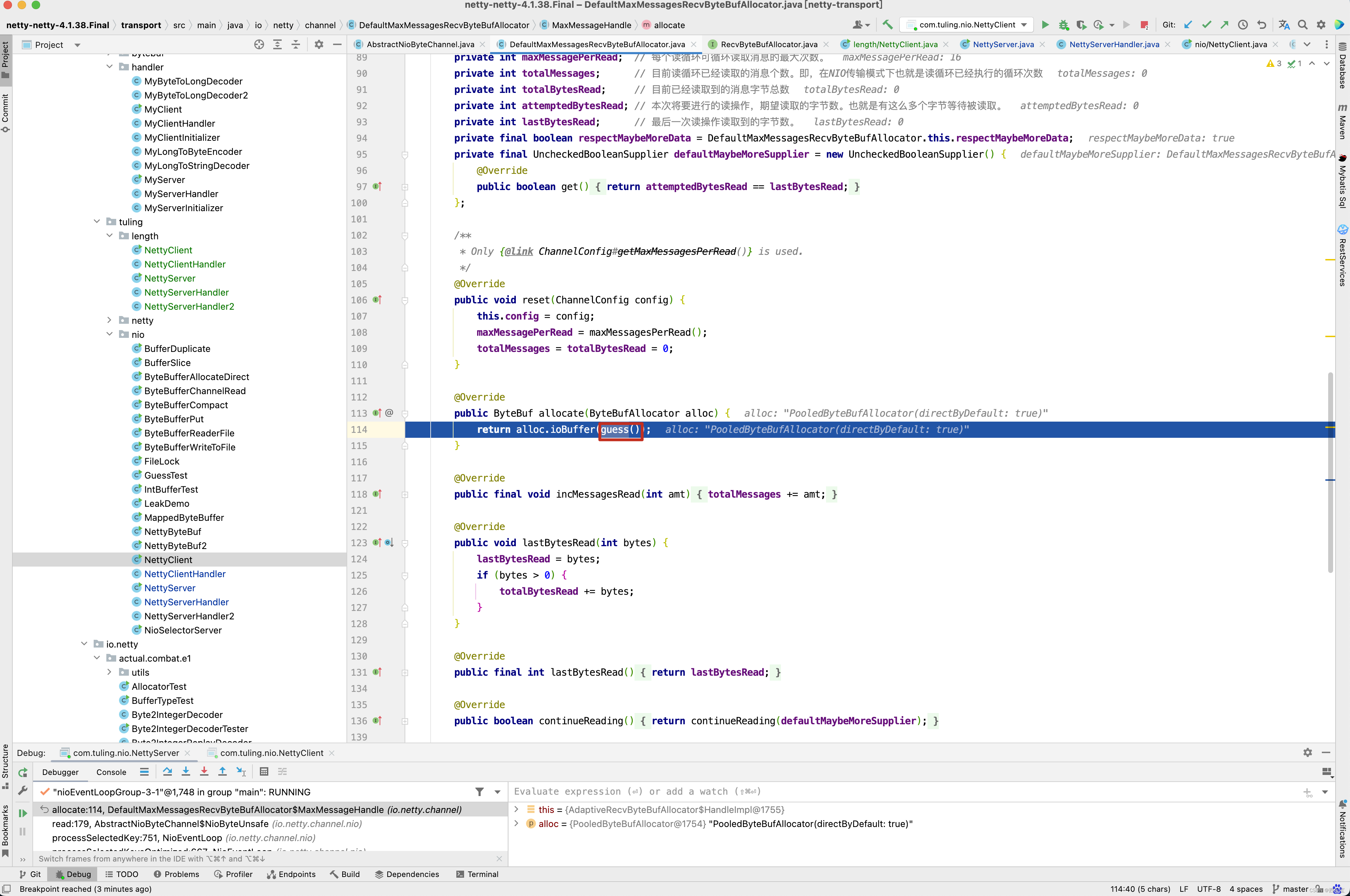

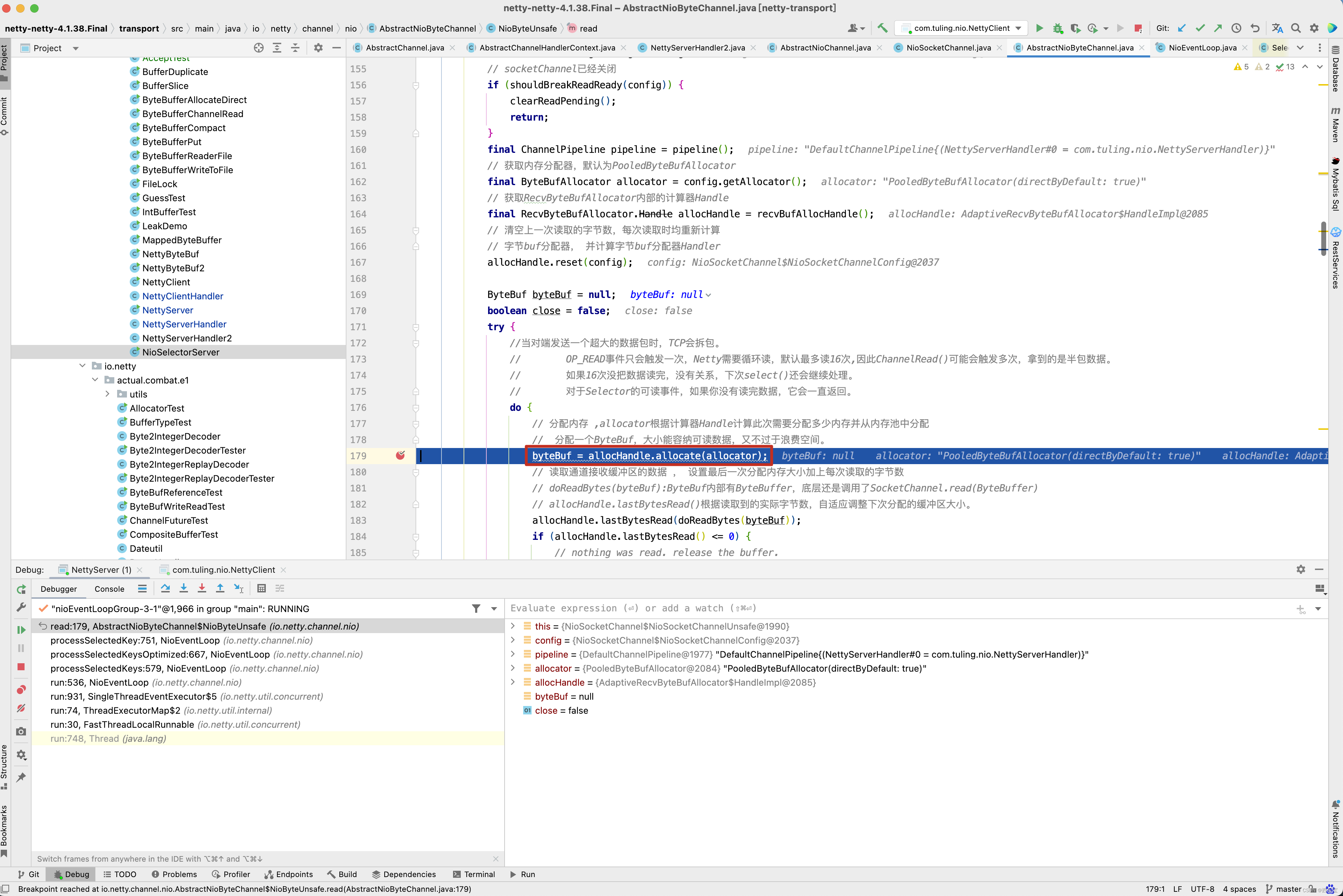

  而在第一次调用byteBuf = allocHandle.allocate(allocator) 这一行代码时guess()方法猜测内存大小为1024B。

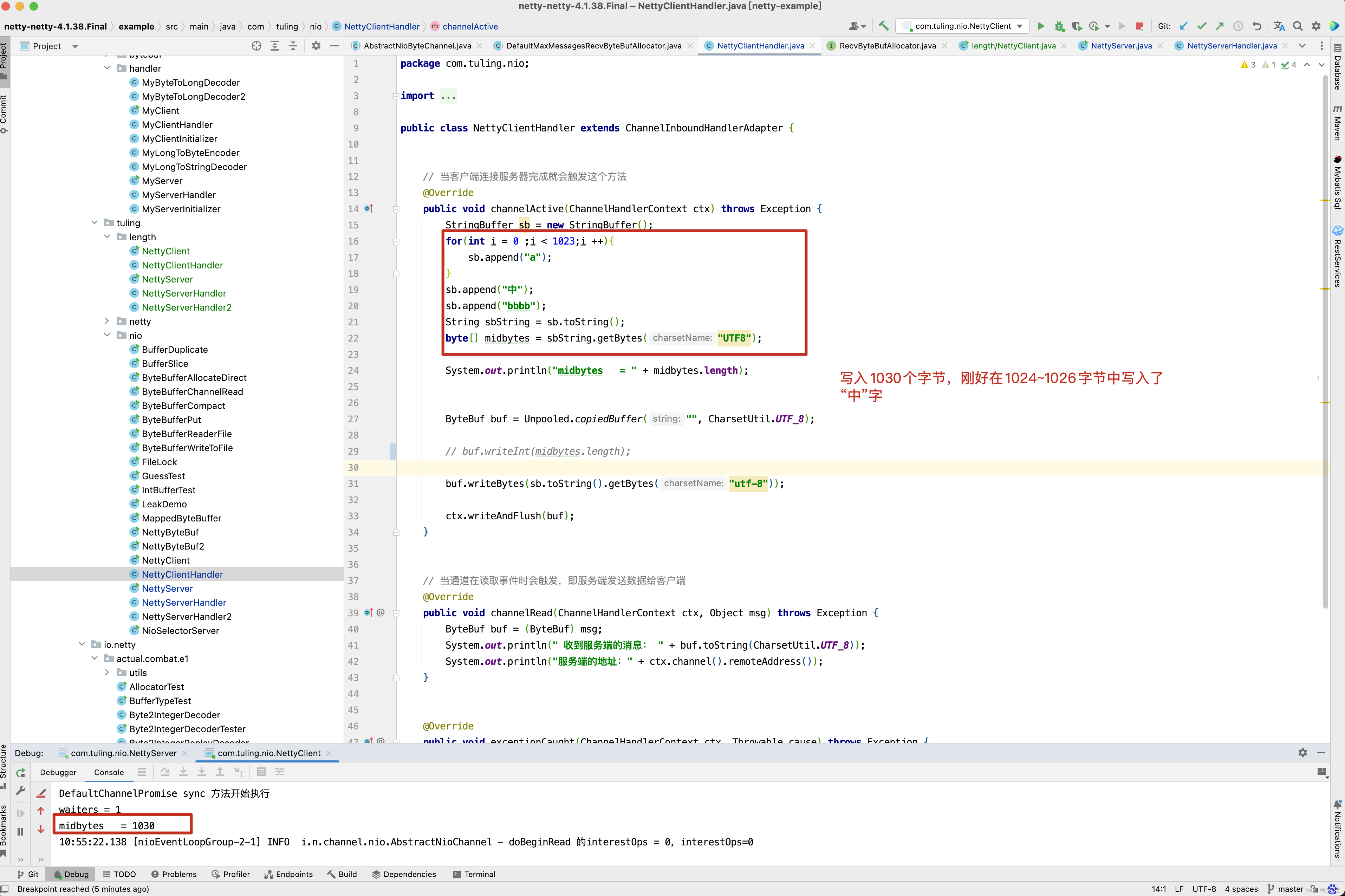

  而刚好在传输数据的1024~1026个字节中写入了“中”字。

  而PooledByteBufAllocator第一次只创建了一个容量为1024个字节的ByteBuf，因此打印byteBuf中的字节时，出现了中文乱码，在分析解决方案时，还是来看一下打印出乱码的具体细节，而最终调用NettyServerHandler处理器类是通过流水线调用的。

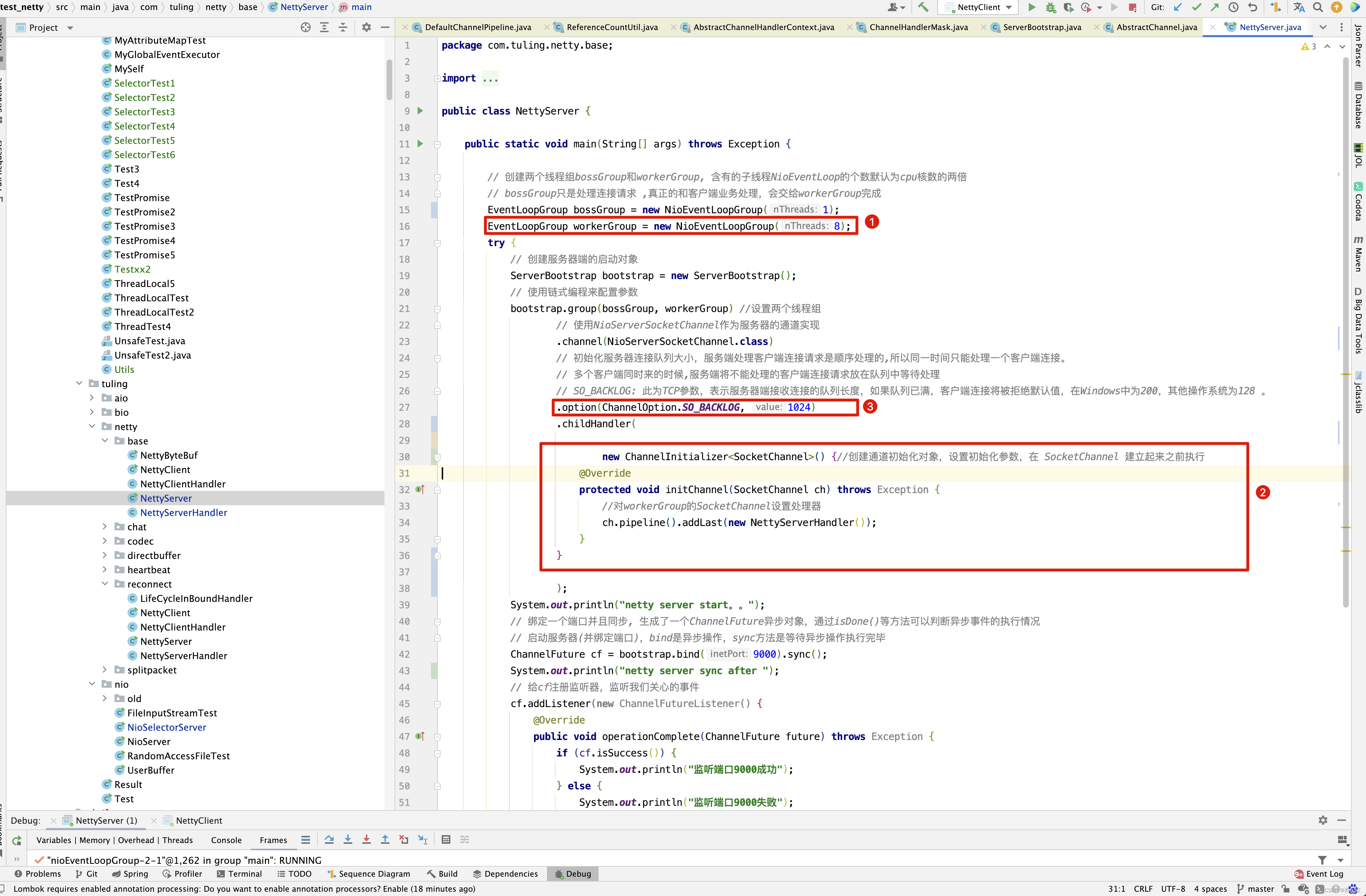

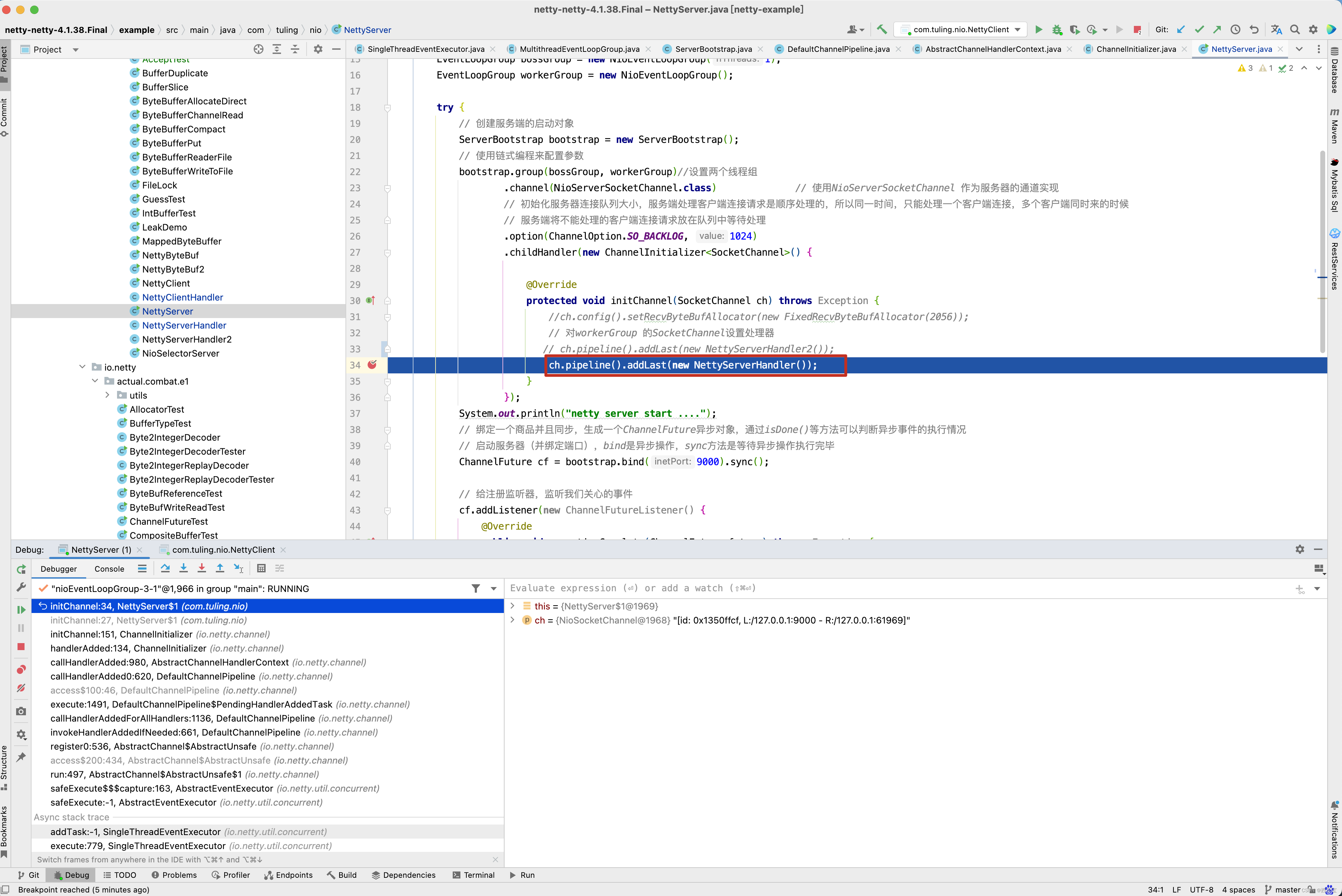

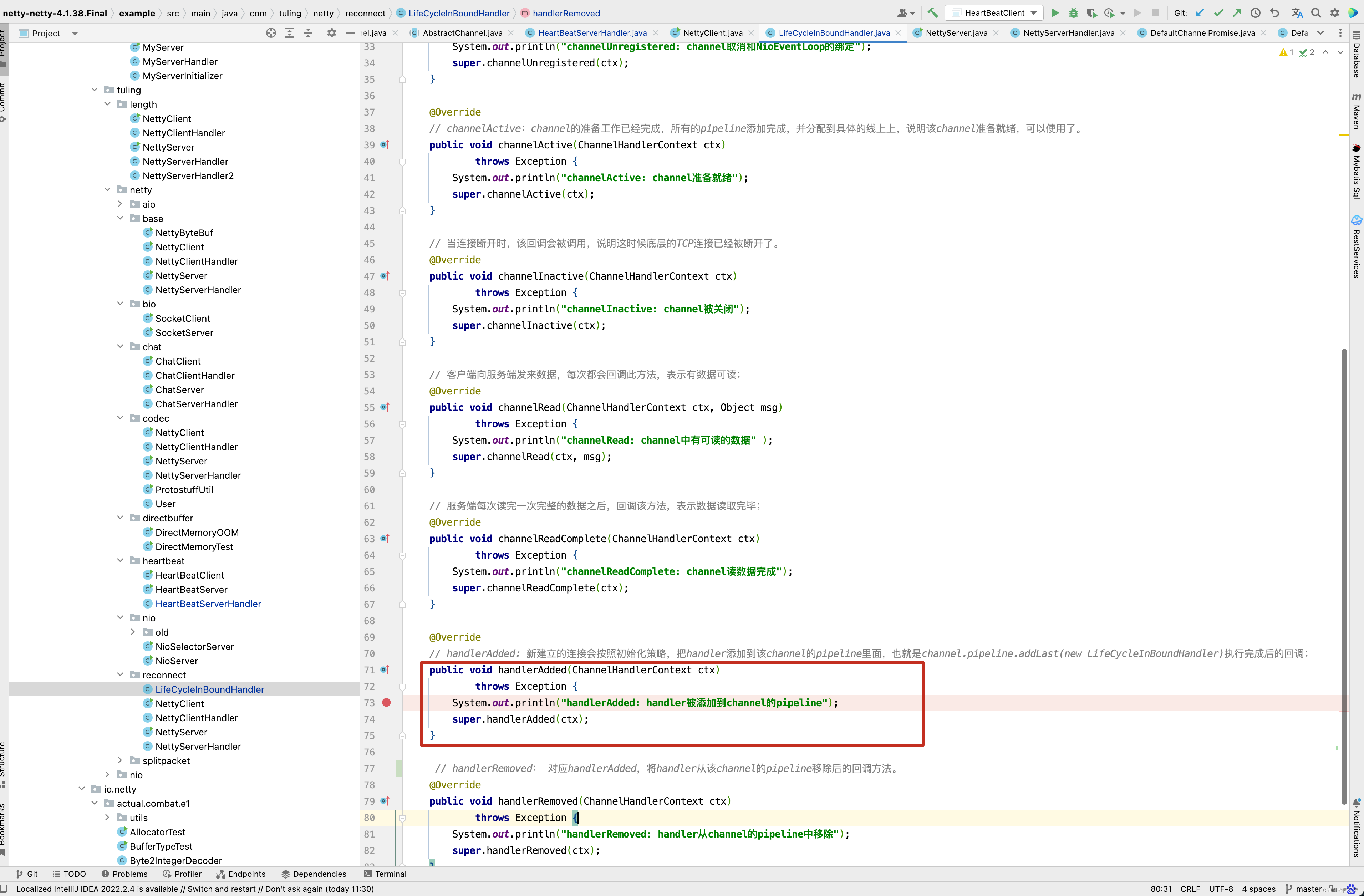

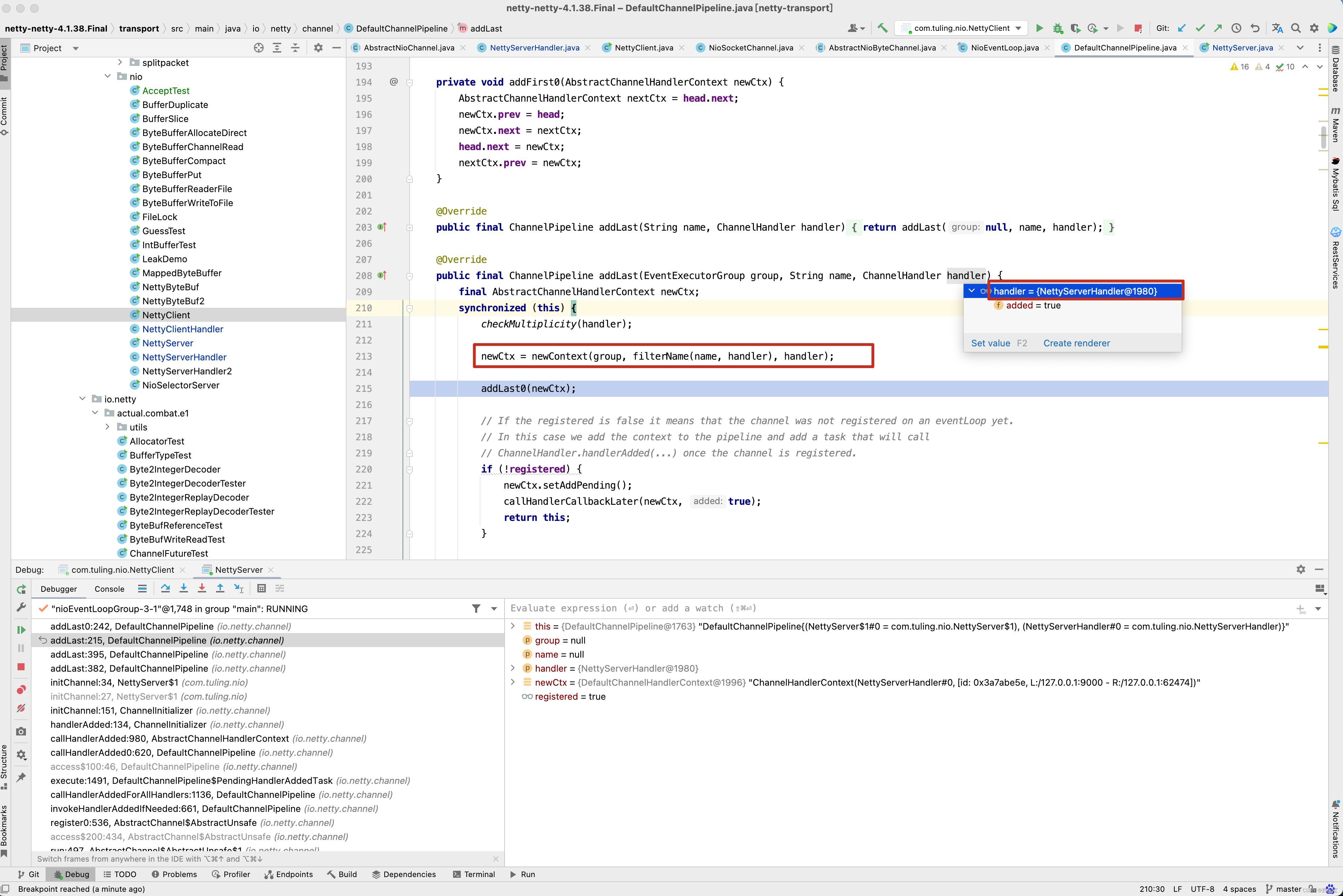

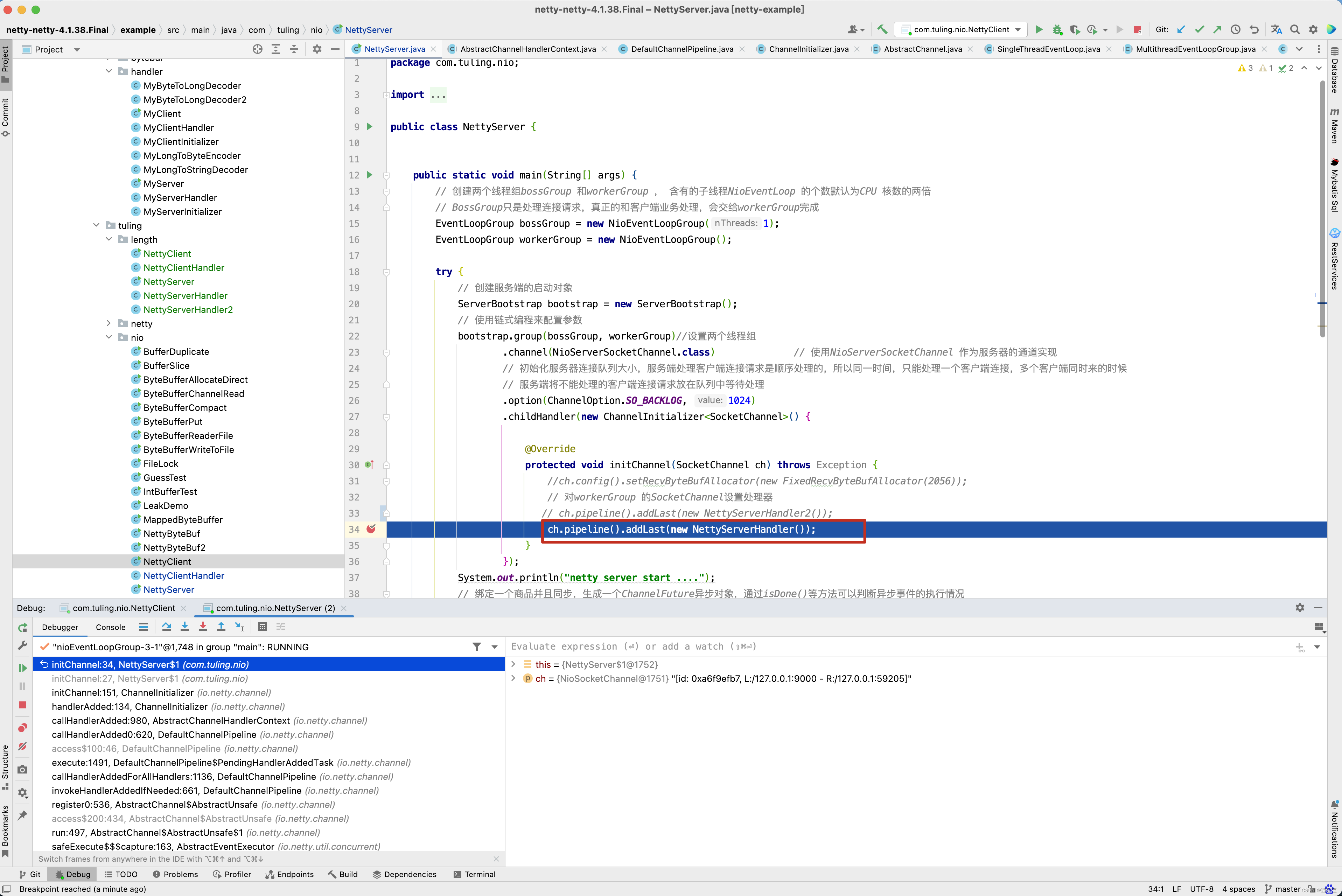

  先回顾NettyServerHandler是何时被加入到流水线中的，在ChannelInitializer的initChannel()方法中打一个断点 。

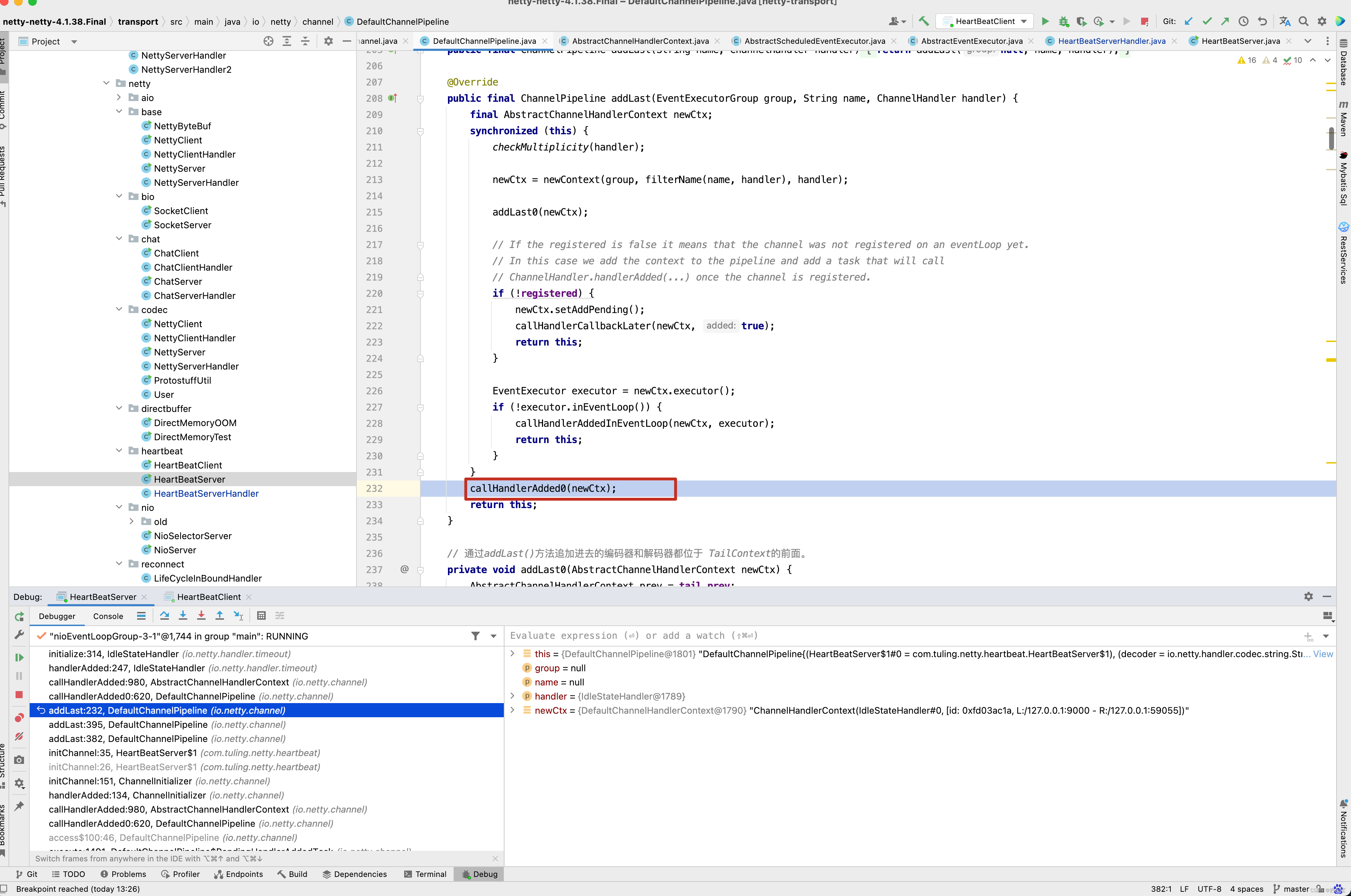

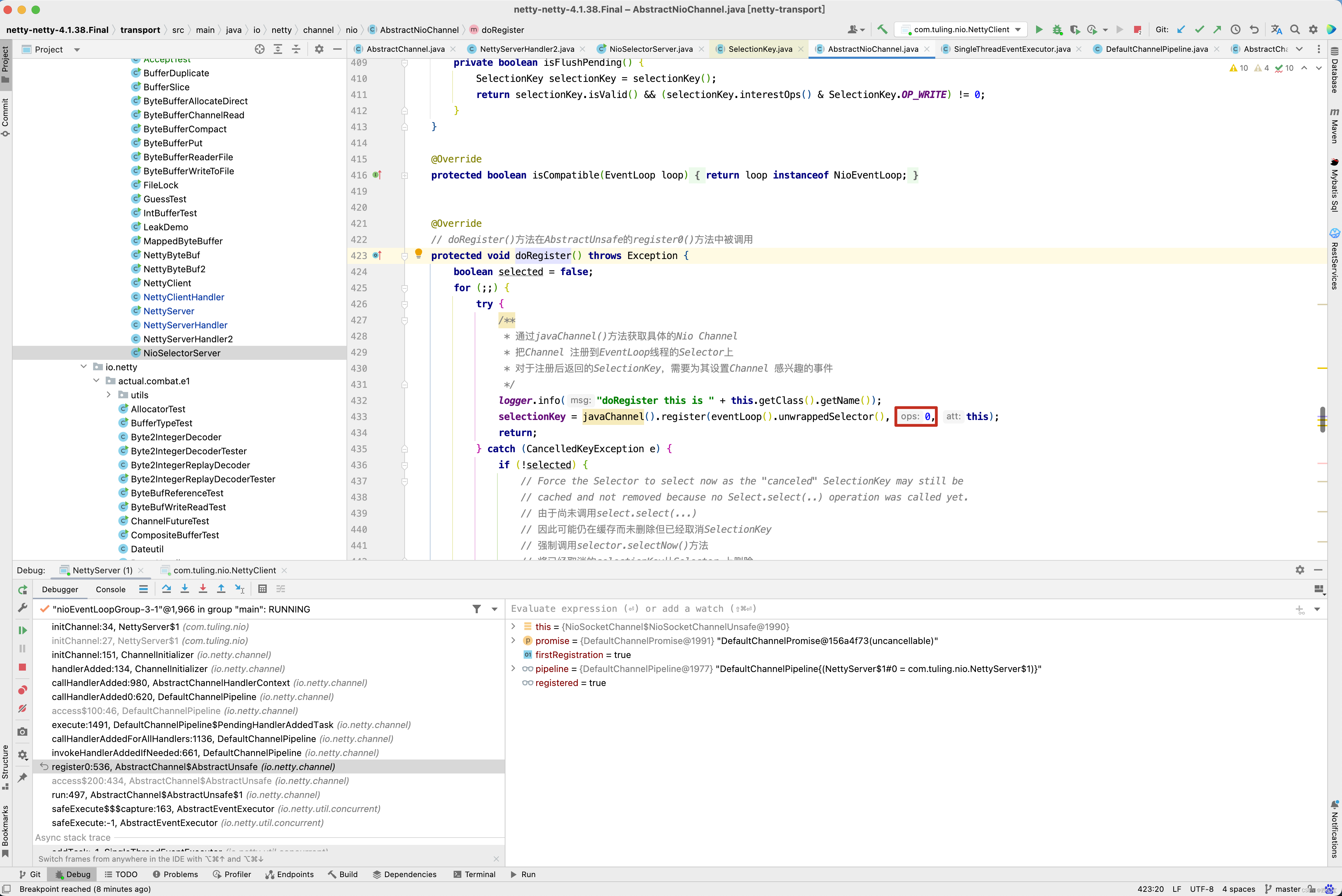

  看到了进入了断点，那这个方法时何时被调用的呢？ 根据方法调用栈向前回溯 。

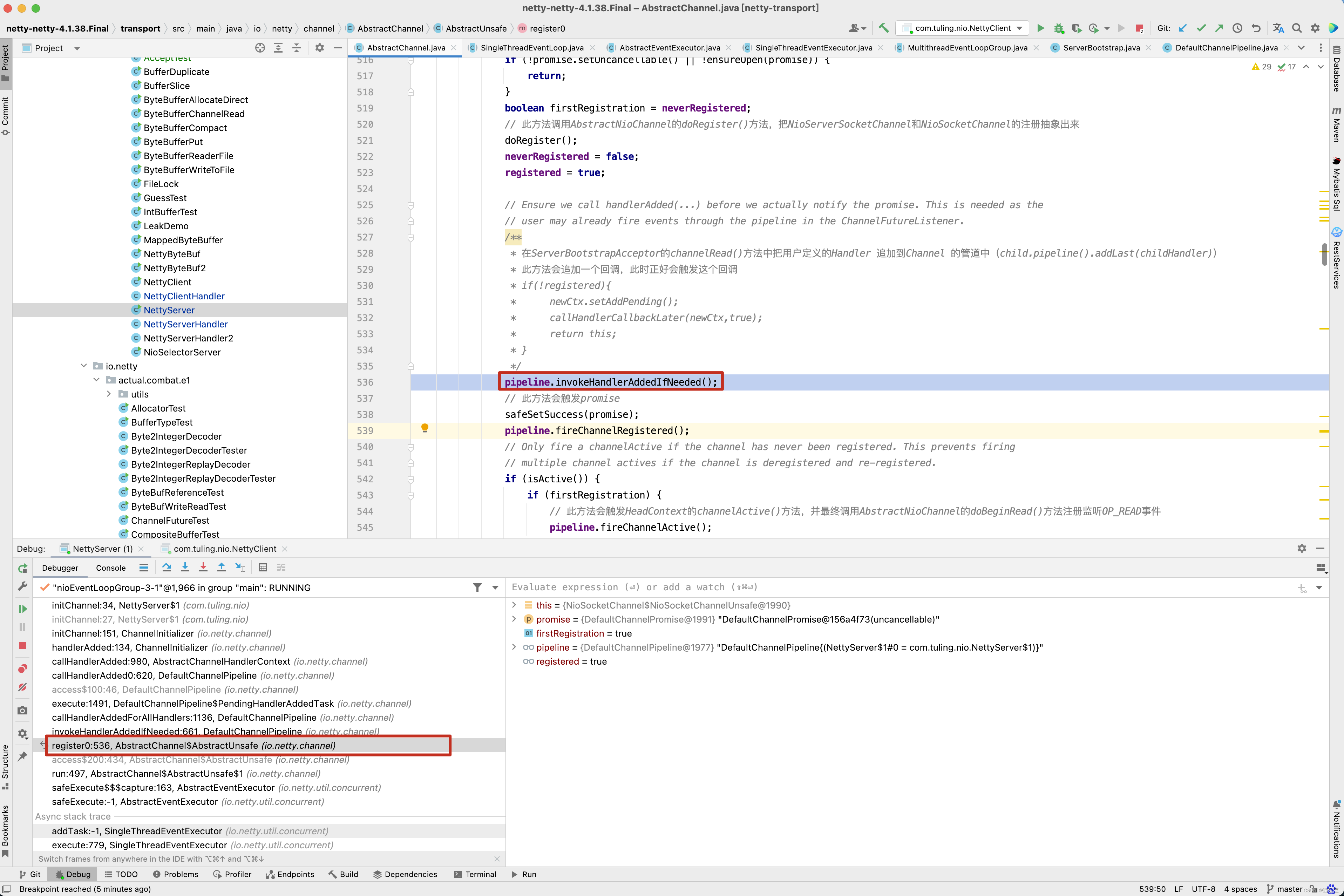

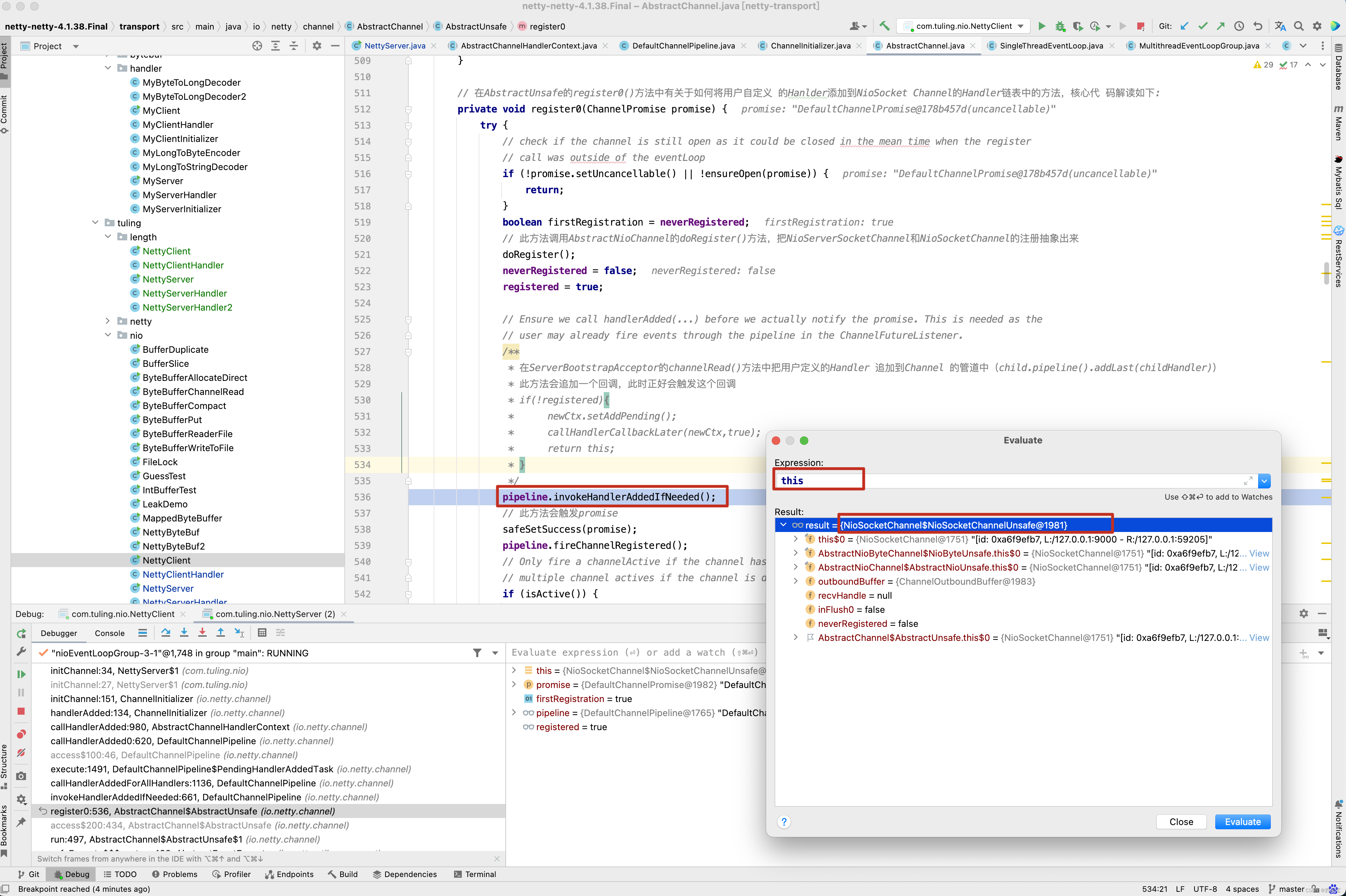

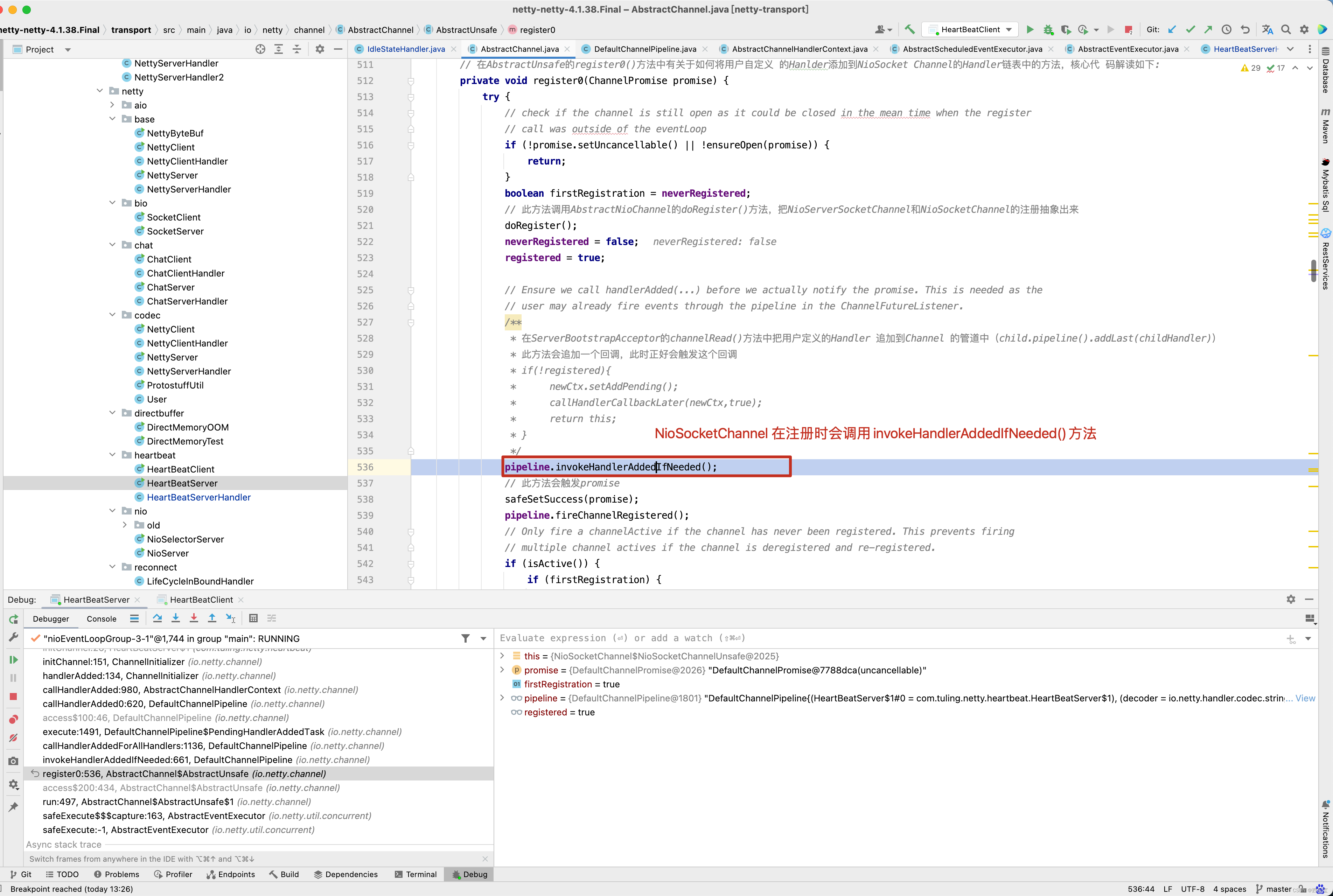

  看到没有，是在NioSocketChannel的register0()方法中调用了pipeline的invokeHandlerAddedIfNeeded()方法 。 我们继续向前追溯，

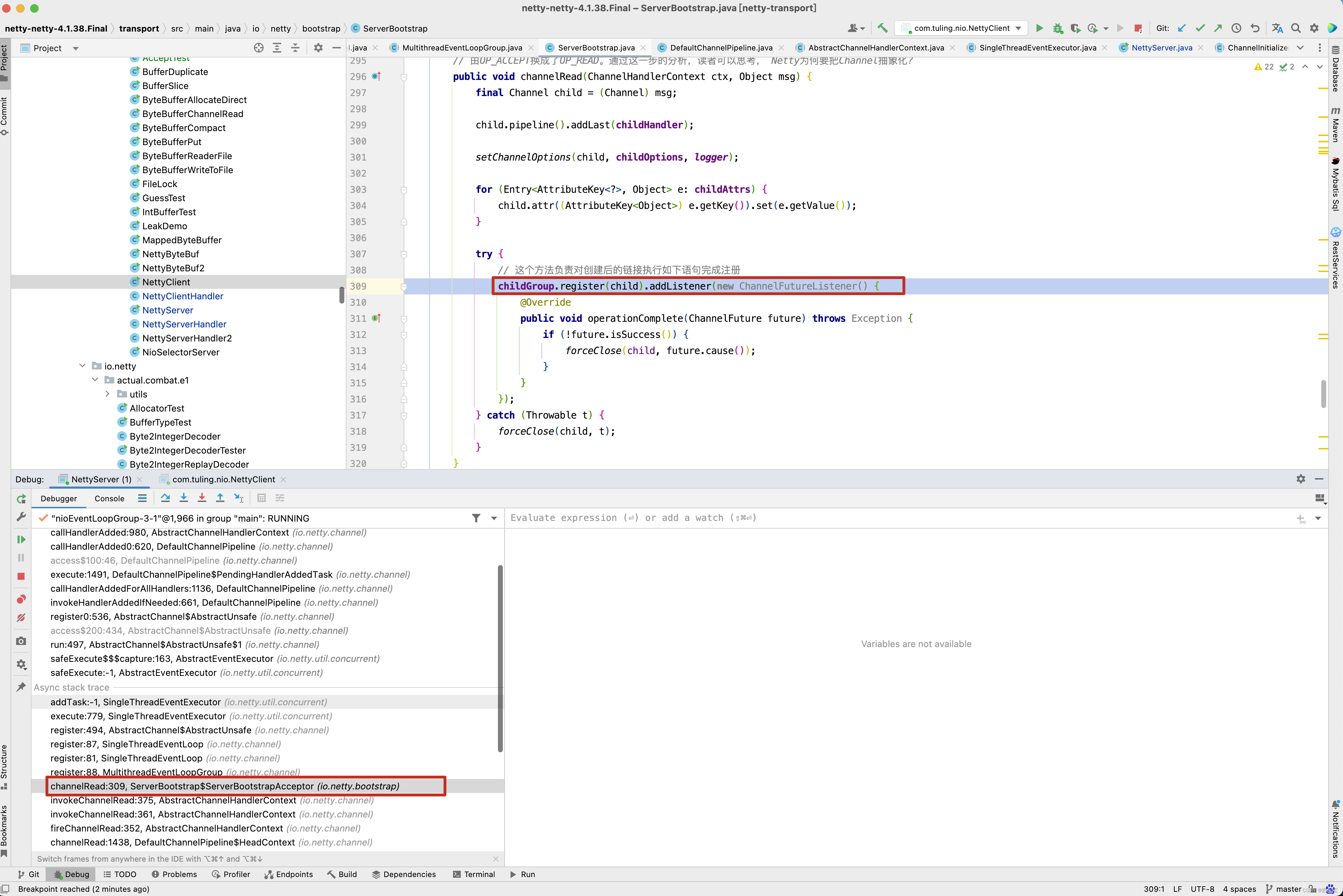

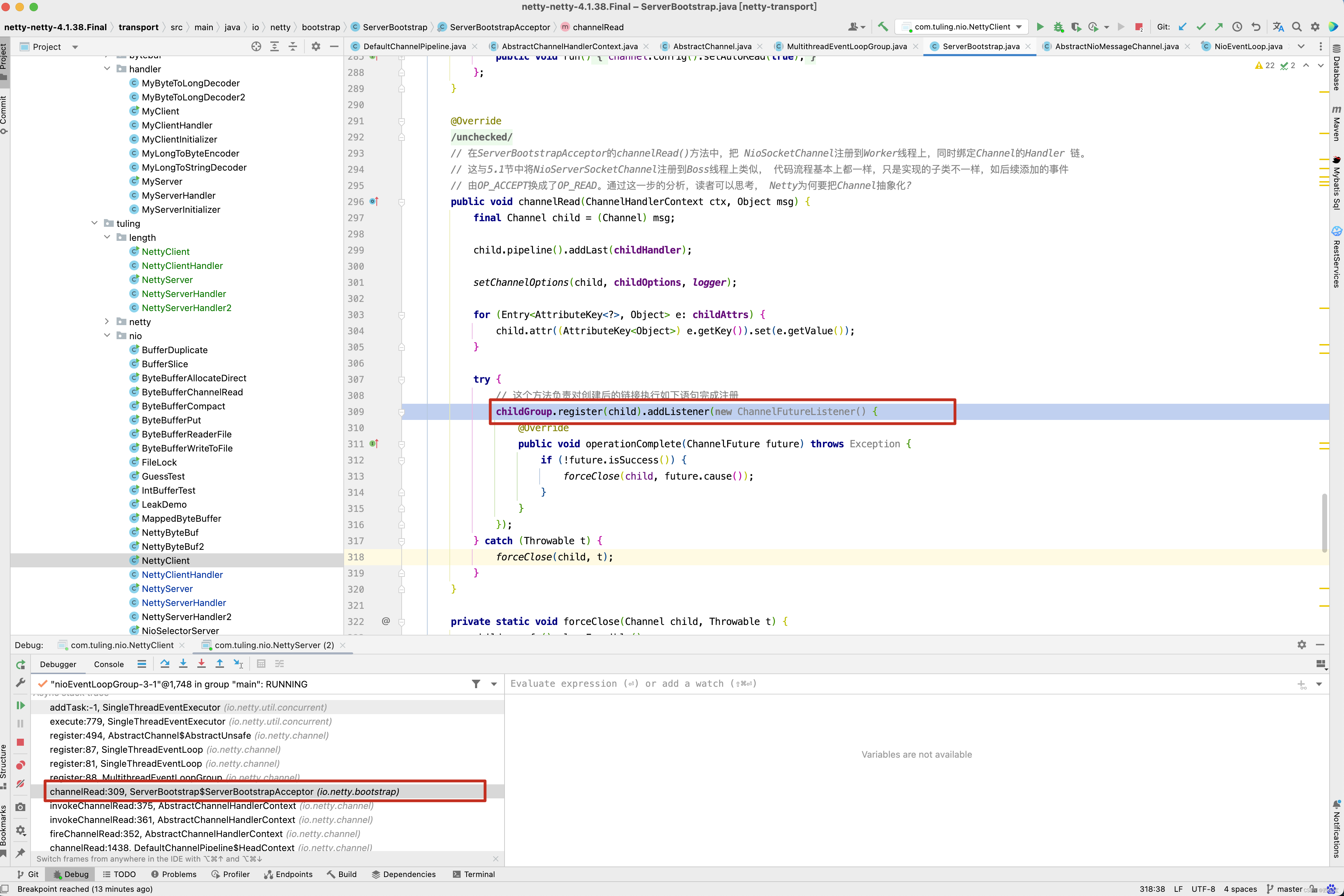

  当Netty代码接收到 SelectionKey.OP_ACCEPT时， childGroup.register(child)进行注册，而最终调用了我们自定义的ChannelInitializer 的initChannel()方法，将自定义的handler加入到流水线中。

  我们来分析这一块代码的整体逻辑。

1. 首先调用了bootstrap.bind(9000)方法


2. 最终调用了NioSocketChannel的doBeginRead()方法注册了OP_ACCEPT事件 。


3. 同时启动了一个线程，不断的死循环，监听OP_ACCEPT



4. 如果监听到了SelectionKey.OP_ACCEPT事件


5. 当有SelectionKey.OP_ACCEPT事件到来之时，会调用unsafe.read()方法。


6. 此时会触发childGroup.register(child)方法调用 。


7. 在childGroup的register0()方法中，先会触发pipeline.invokeHandlerAddedIfNeeded()调用，接着会调用我们自定义的ChannelInitializer的initChannel()方法。



8. 当然在此之前会注册一个ops=0 的无效事件。



9. 当然在最后的 pipeline.fireChannelActive() 方法中调用AbstractNioChannel的doBeginRead()方法注册监听OP_READ事件。

  此时此刻，是不是已经有了OP_READ事件监听方法 ，当有OP_READ事件触发时。

  最终开始调用doReadBytes()将channel中的数据读取到byteBuf中。 前面的分析，是对之前代码的回顾，也是对接下来的源码分析做辅垫，接下来从ch.pipeline().addLast(new NettyServerHandler())中分析，看Netty如何将我们自定义的NettyServerHandler加入到流水线中。

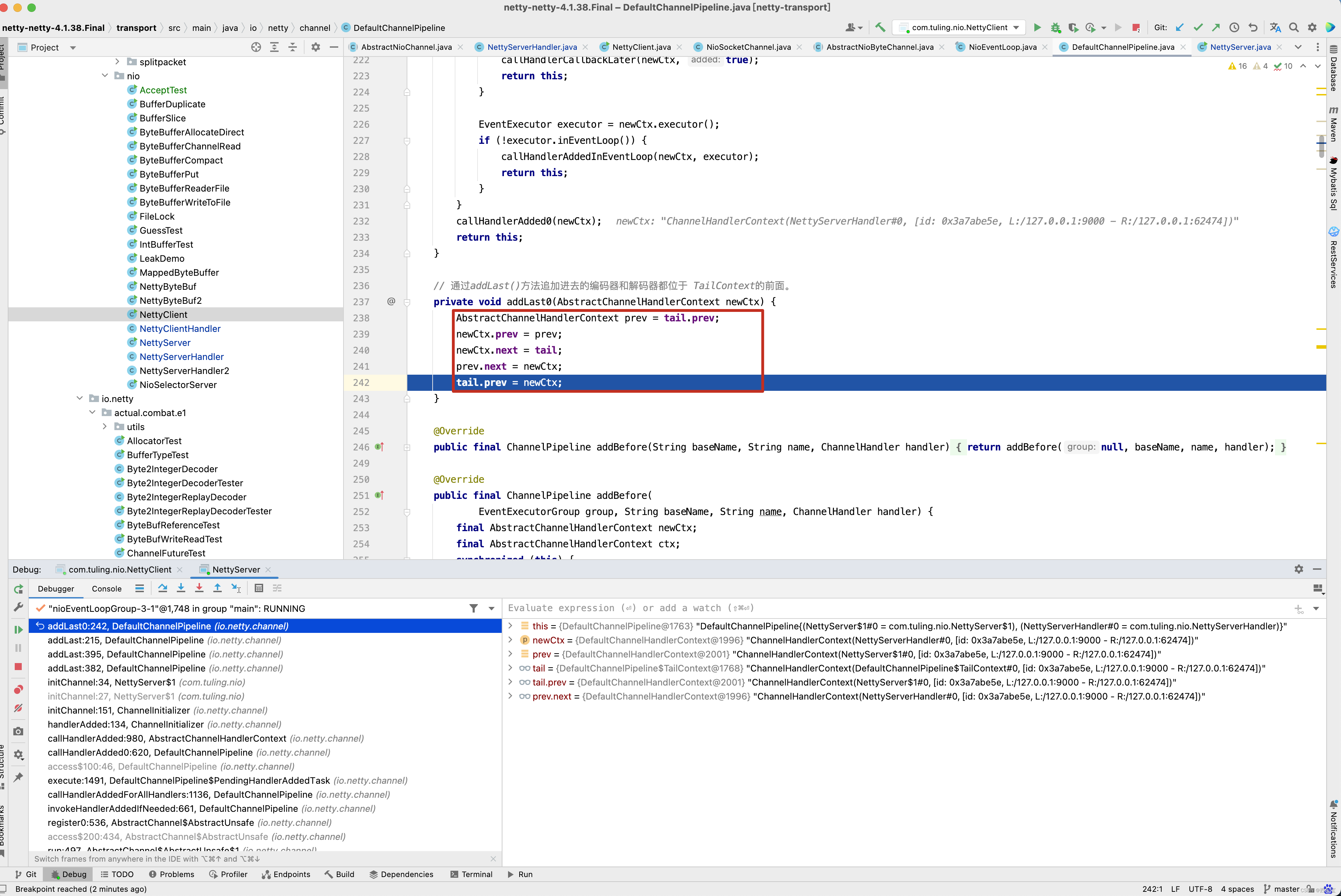

  从截图中可以看出，我们自定义的NettyServerHandler首先封装成了一个DefaultChannelHandlerContext，添加到了tail节点有前面。

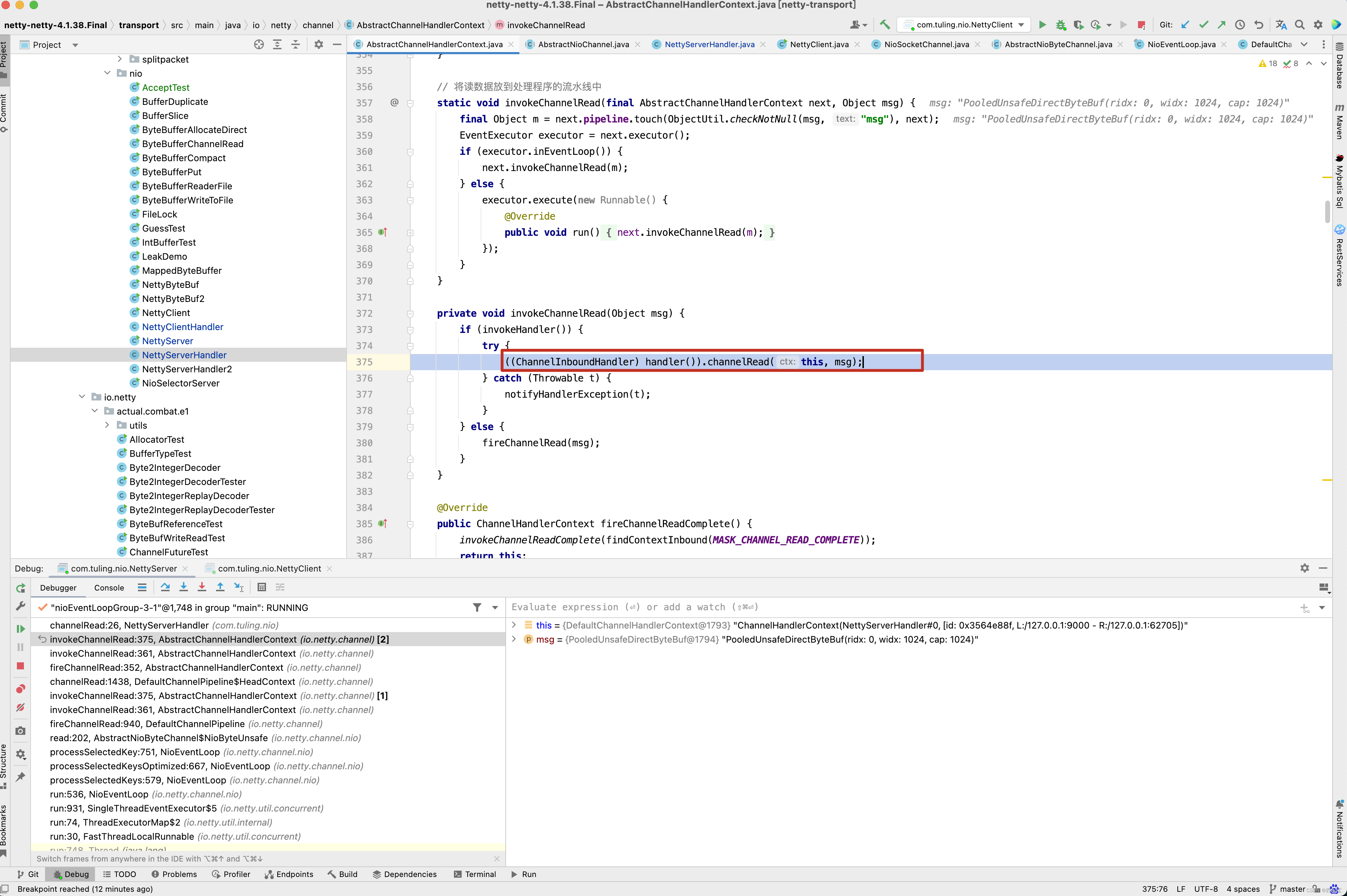

  接下来在我们自定义的NettyServerHandler的channelRead()方法中打一个断点，从方法的调用栈中来看。 首先会调用 DefaultChannelPipeline的fireChannelRead(byteBuf)方法 。

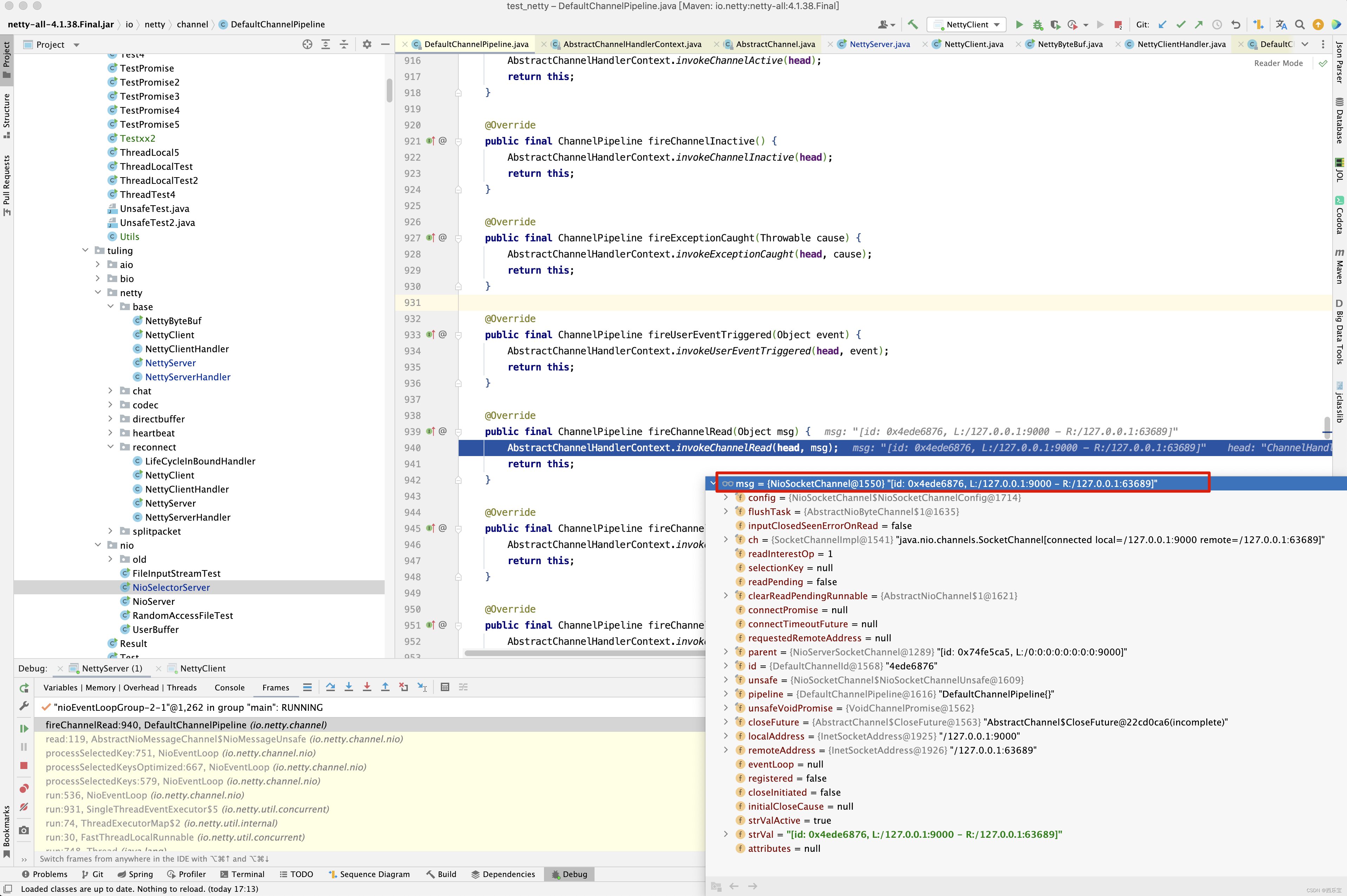

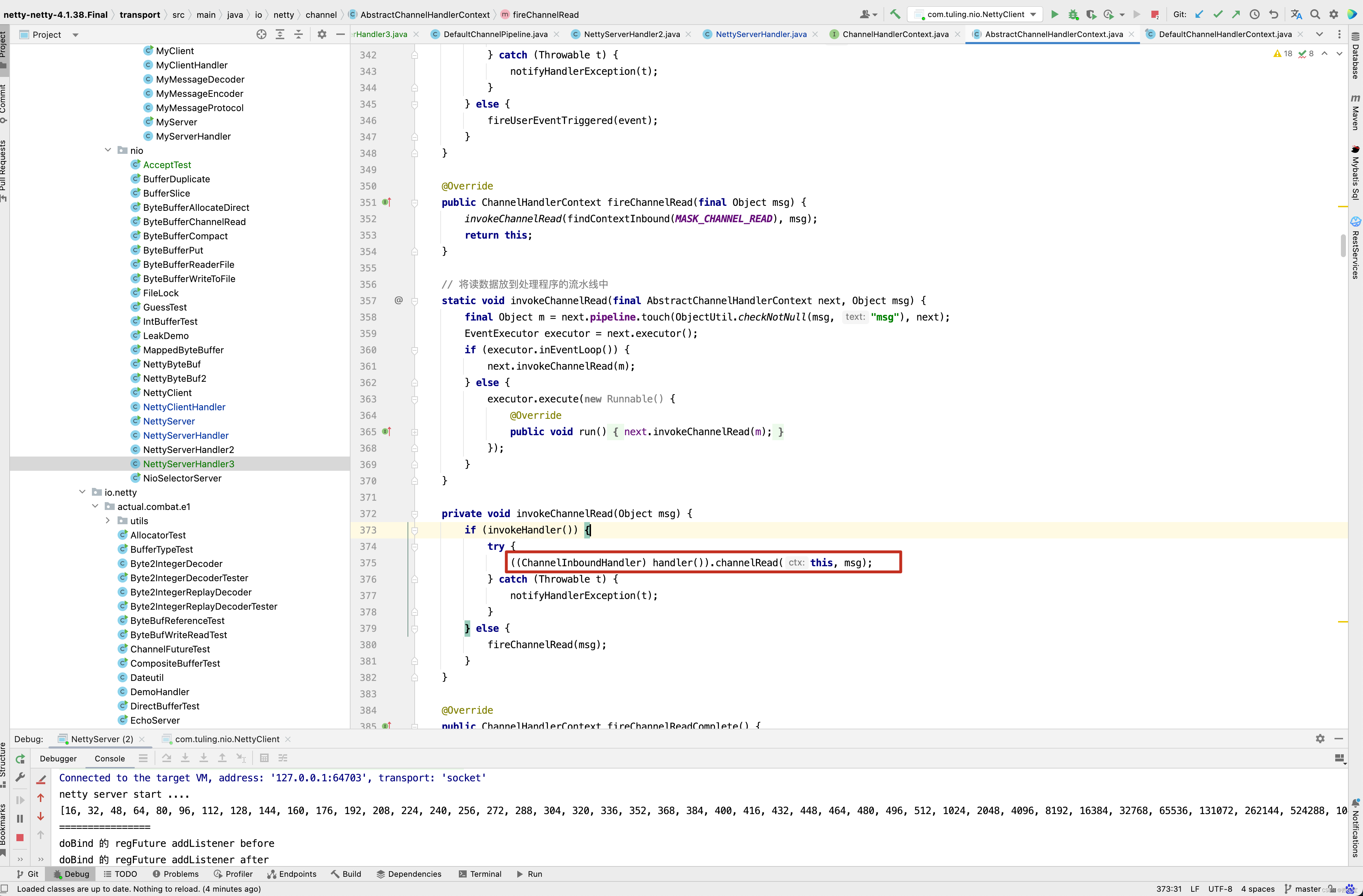

  接着通过反射调用head的channelRead()方法 ，如下图所示。

  而在head的channelRead()方法中实际上是调用ctx.fireChannelRead(msg)方法，而fireChannelRead()方法实际上调用的是invokeChannelRead(findContextInbound(MASK_CHANNEL_READ), msg)方法，而findContextInbound()方法内部又是找到了next。

  而next是一个Context，而Context就是获取到其Handler并调用Handler的channelRead(this, msg)方法。

  再看下面的图。

  从下面的图中，已经很清楚整个流水线的执行流程了，调用pipeline的fireChannelRead()方法，而fireChannelRead()方法首先调用HeadContext的channelRead()方法，而HeadContext的channelRead()方法并没有做其他事情，而是找到next Context，并调用其invokeChannelRead()方法，而默认Context的内部实际上他的handler的channelRead()方法，当然，对于传递过来的ByteBuf数据，对于不同的业务做不同的处理，那么再写一个NettyServerHandler3，代码的实现逻辑一样，打印出ByteBuf的内容 。

  并加入到流水线中。

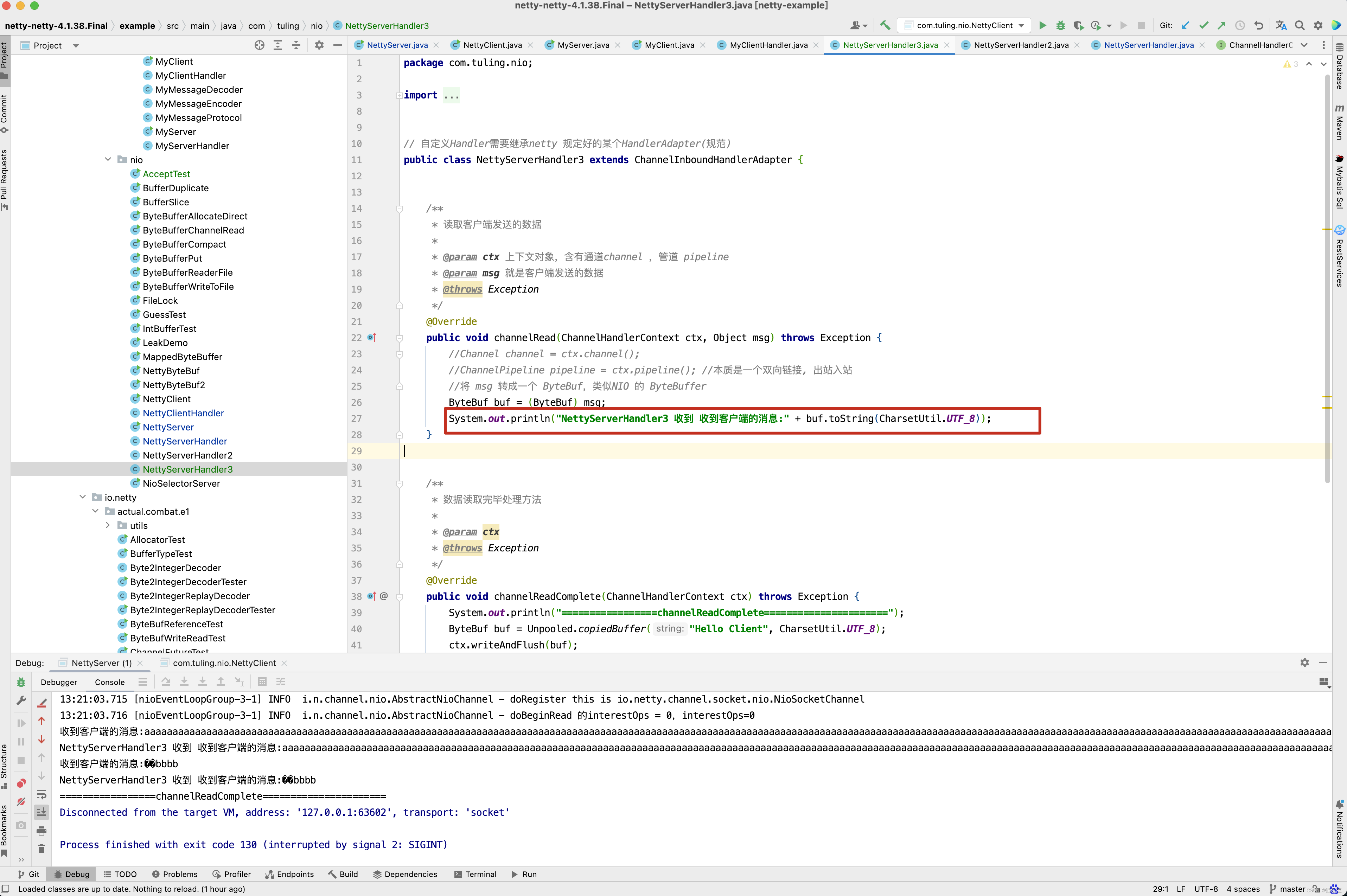

  但遗憾的是， NettyServerHandler3中的channelRead()方法并没有执行。

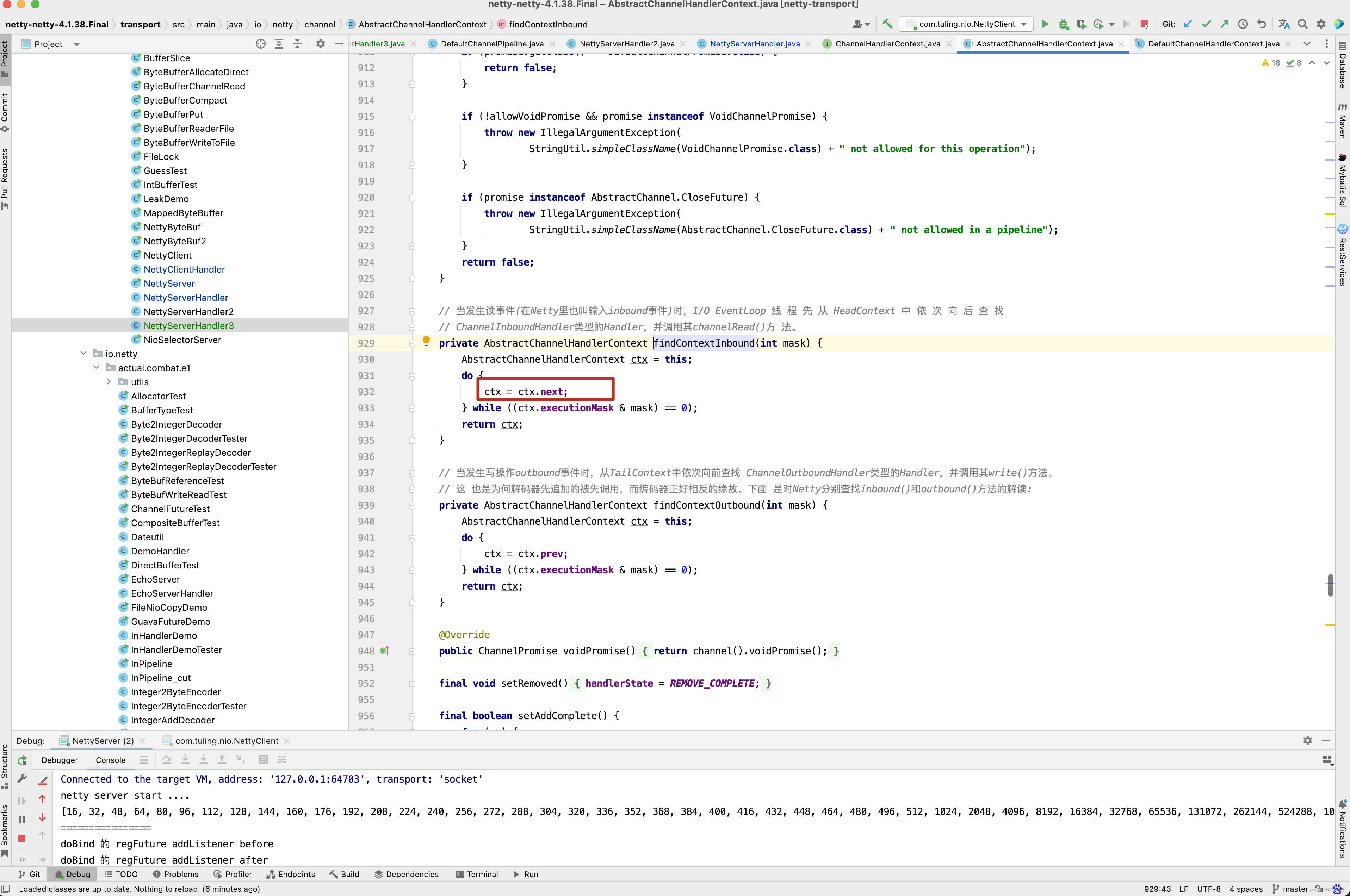

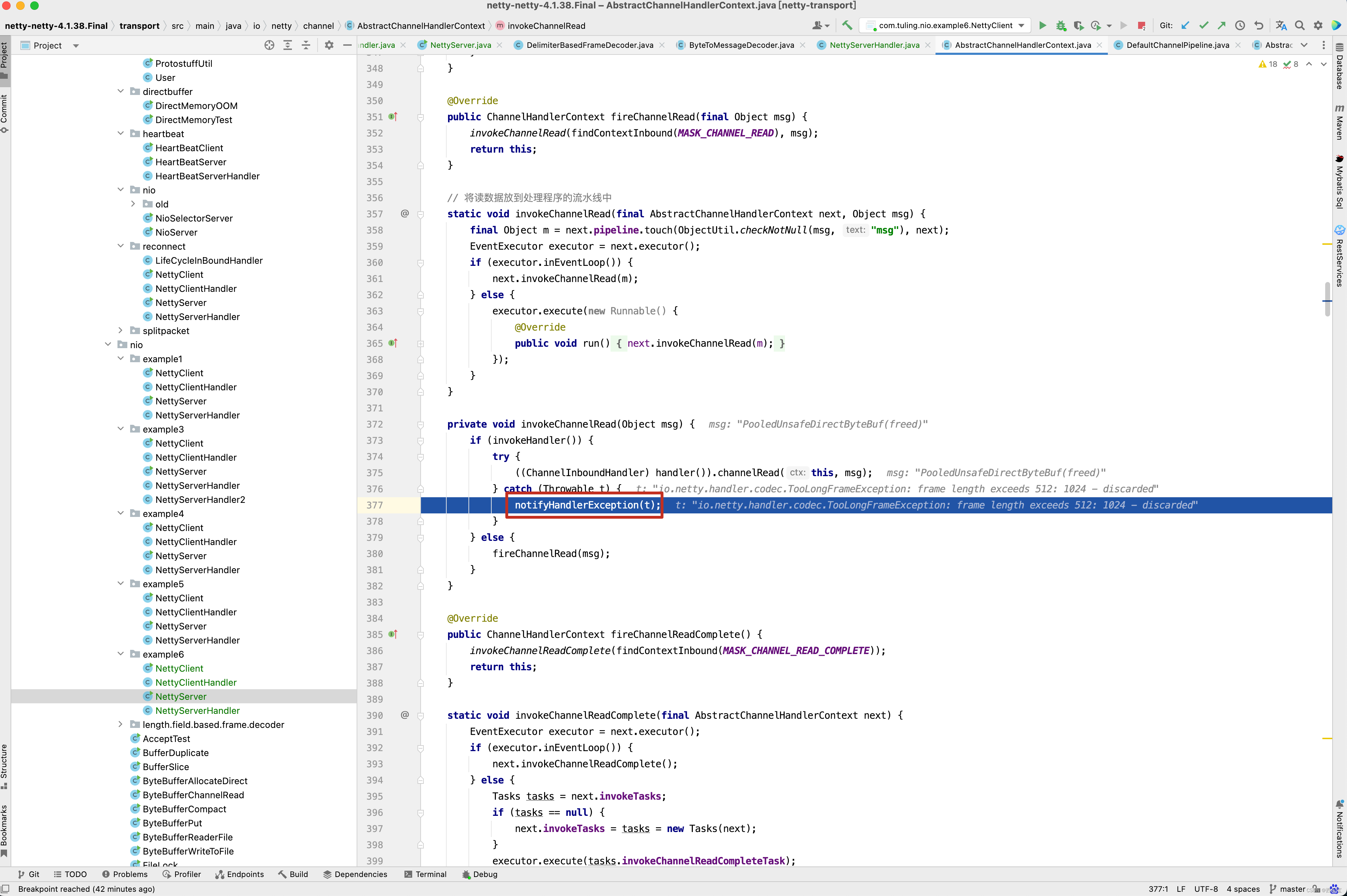

  原因是什么呢？ 还是回头看DefaultChannelHandlerContext方法 。invokeChannelRead()方法调用了Handler的channelRead()方法，此时就中断了。并没有调用next Context的fireChannelRead()方法。

  而为什么HeadContext会调用next Context的invokeChannelRead()方法呢？



  从上图中的三个截图中即可得知。 HeadContext的fireChannelRead()方法最终调用了 invokeChannelRead(findContextInbound(MASK_CHANNEL_READ), msg);这一行代码，而findContextInbound()找到下一下next Context并调用他的invokeChannelRead()方法，在invokeChannelRead()内部又会调用handler的channelRead()方法，因此想让NettyServerHandler3()也被加入到流水线中，只需要在NettyServerHandler中模拟HeadContext一样，加一行ctx.fireChannelRead(msg)代码即可。

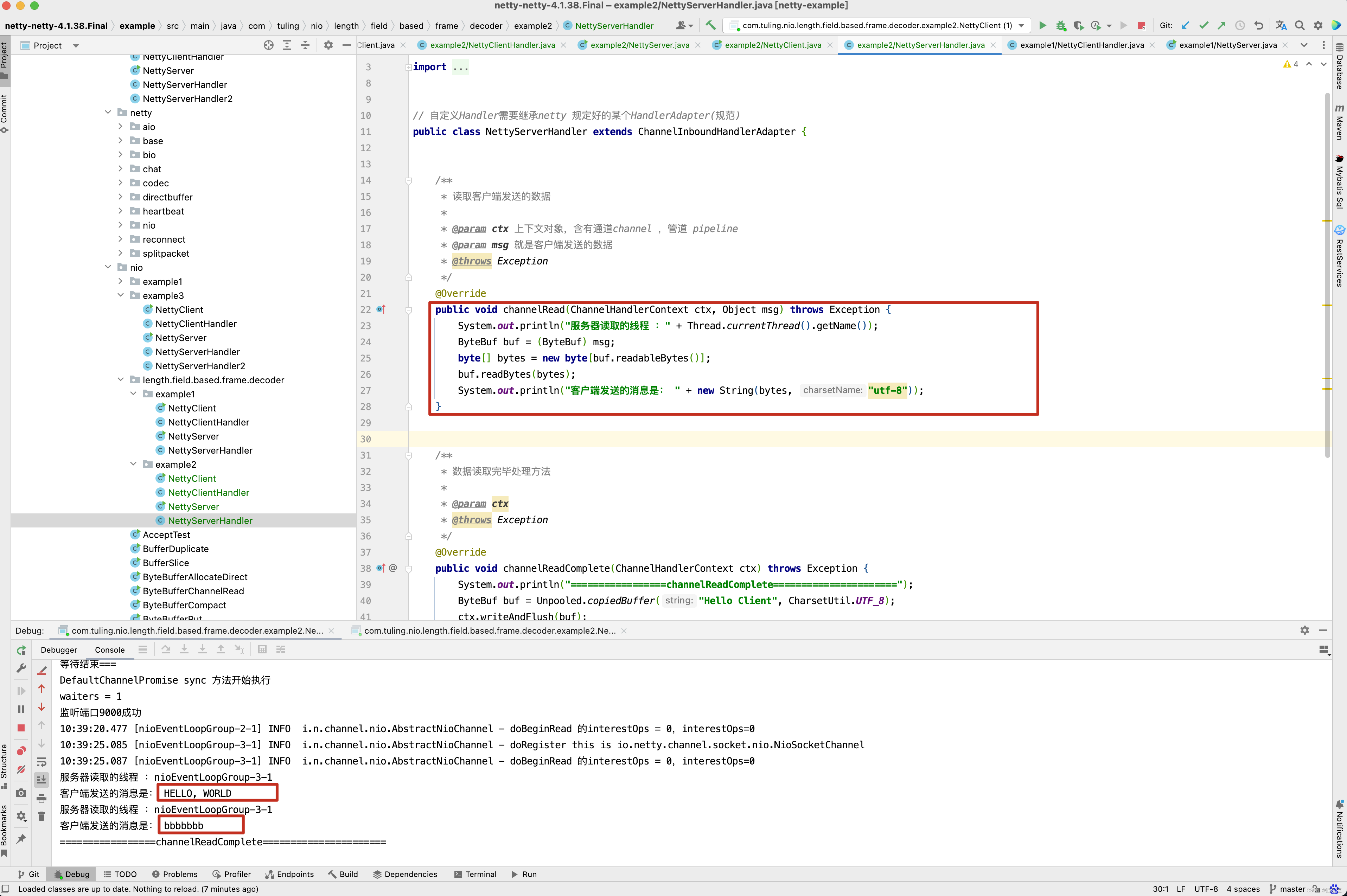

  执行结果如下 。

  关于Netty从客户端读取数据的源码也分析得差不多了，接下来我们以一个个具体的例子来分析源码的实现。首先看第一个例子。

例子1

  对于RecvByteBufAllocator内存分配计算 当第一次字节数大于1024，并且在1024~1026个字节中写的是一个utf-8的中文，此时打印ByteBuf会出现中文乱码。 在之前的博客中第一种方案中，在ChannelInitializer的initChannel()方法中加一行ch.config().setRecvByteBufAllocator(new FixedRecvByteBufAllocator(2056));

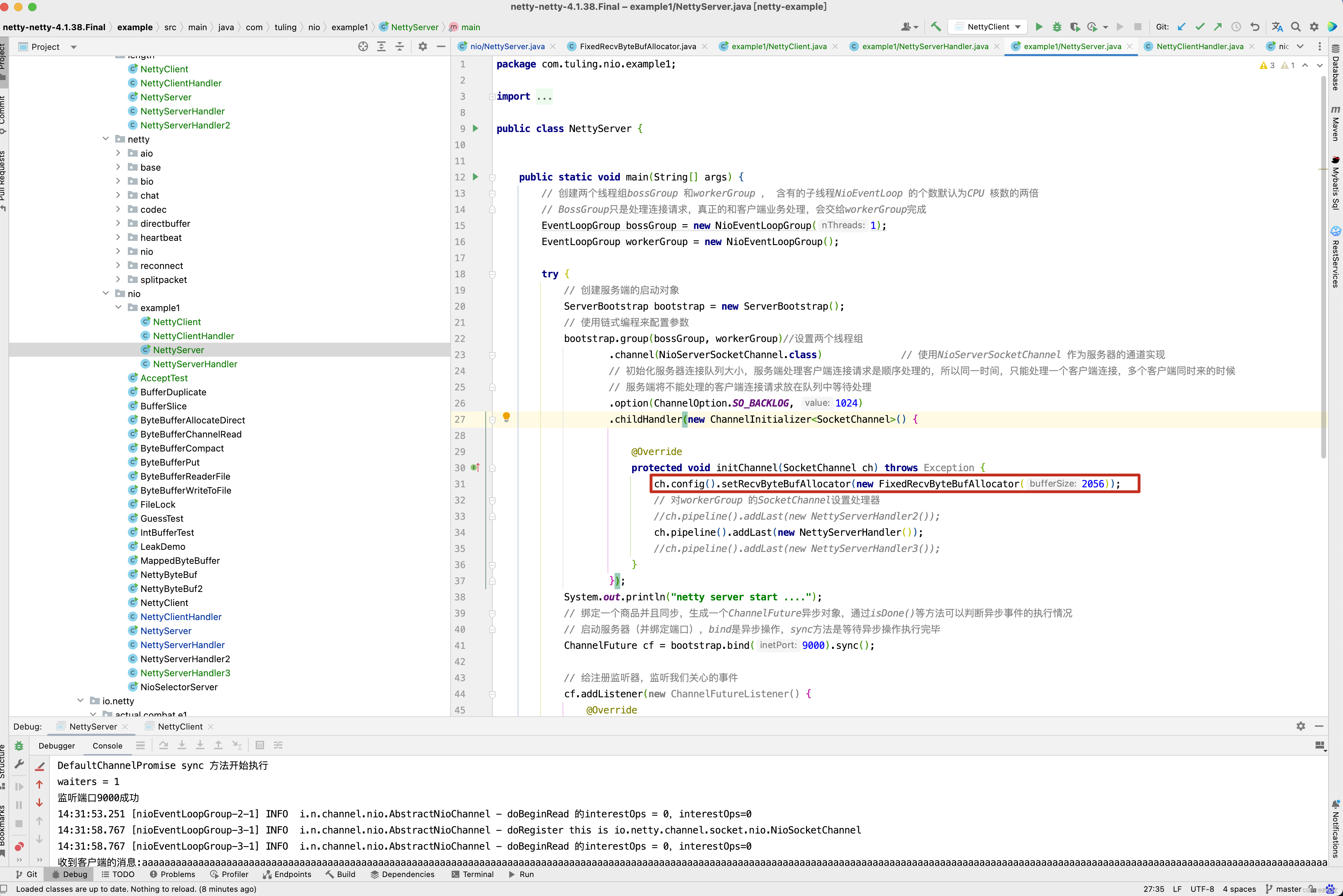

  即可解决中文乱码问题，为什么呢？ ，在read()方法的final RecvByteBufAllocator.Handle allocHandle = recvBufAllocHandle();这一行代码，recvBufAllocHandle()方法内部 ，config().getRecvByteBufAllocator()获取的实际上是我们自定义的FixedRecvByteBufAllocator分配器。

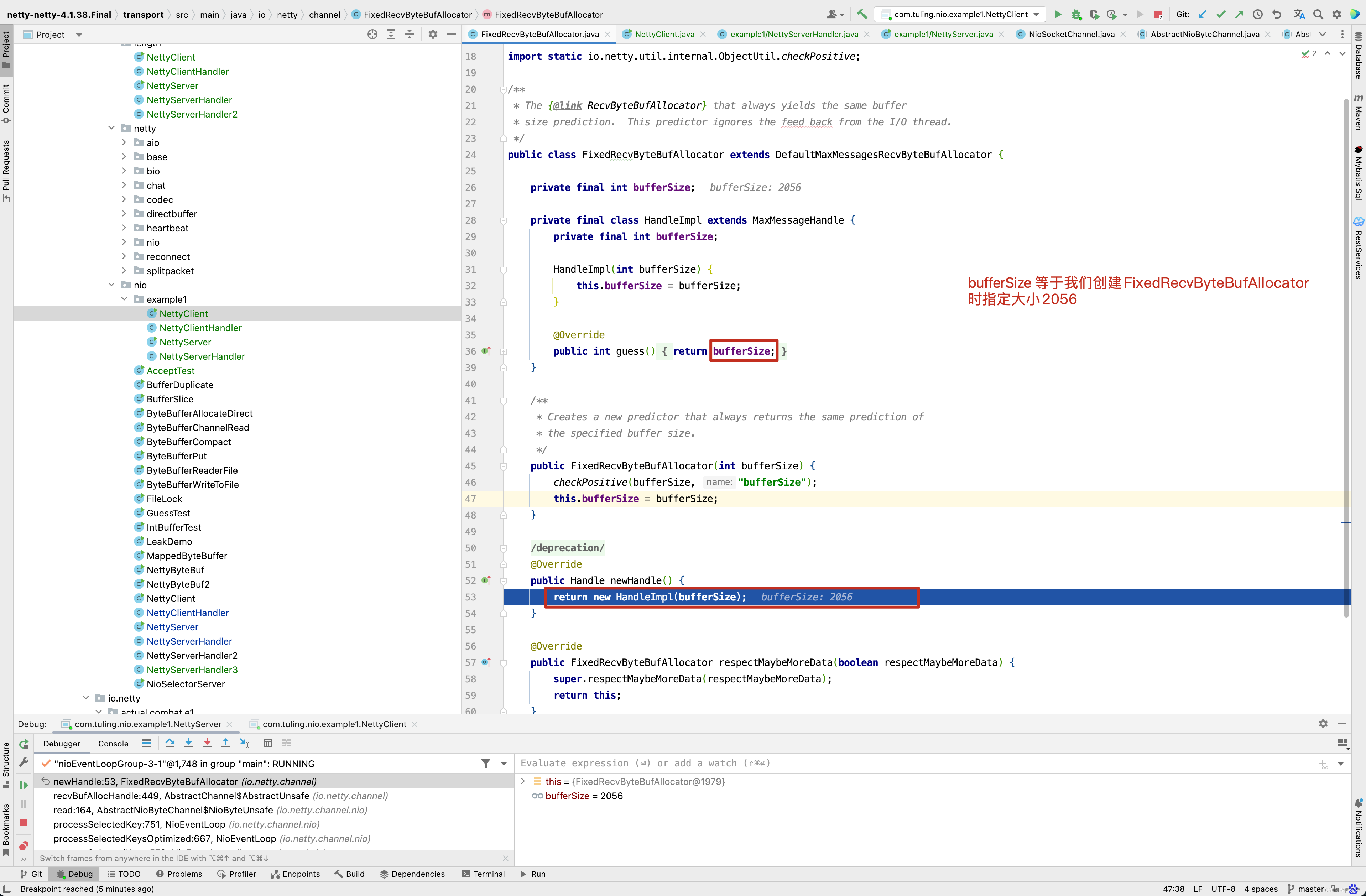

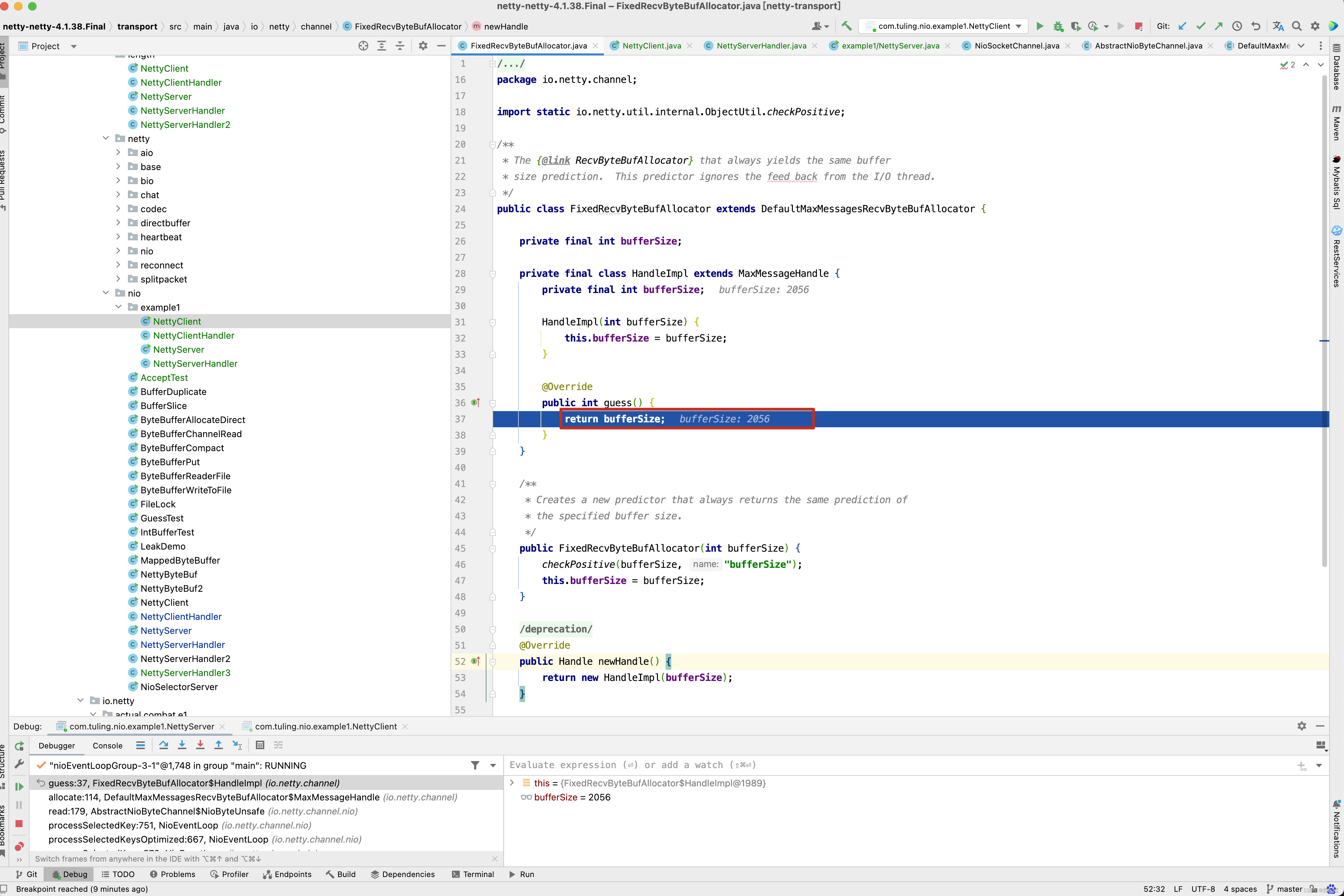

  而newHandle()方法实际上是调用FixedRecvByteBufAllocator的newHandle()方法。

  而创建的HandleImpl的bufferSize为我们创建FixedRecvByteBufAllocator指定bufferSize的大小为2056。

  因此在调用 byteBuf = allocHandle.allocate(allocator)时，guess()方法实际上调用的是FixedRecvByteBufAllocator的内部类HandleImpl的guess()方法，返回2056。

  因此创建ByteBuf的容量就是2056个字节，读取1030个字节足足在余，所以不会出现中文乱码问题。

  RecvByteBufAllocator内存分配计算 的第二种方案也是我自己瞎yy的，不知道能不能用于生产，因此关于他的源码我也不想分析了，有兴趣自己去论证，我们看第三种方案。

例子3

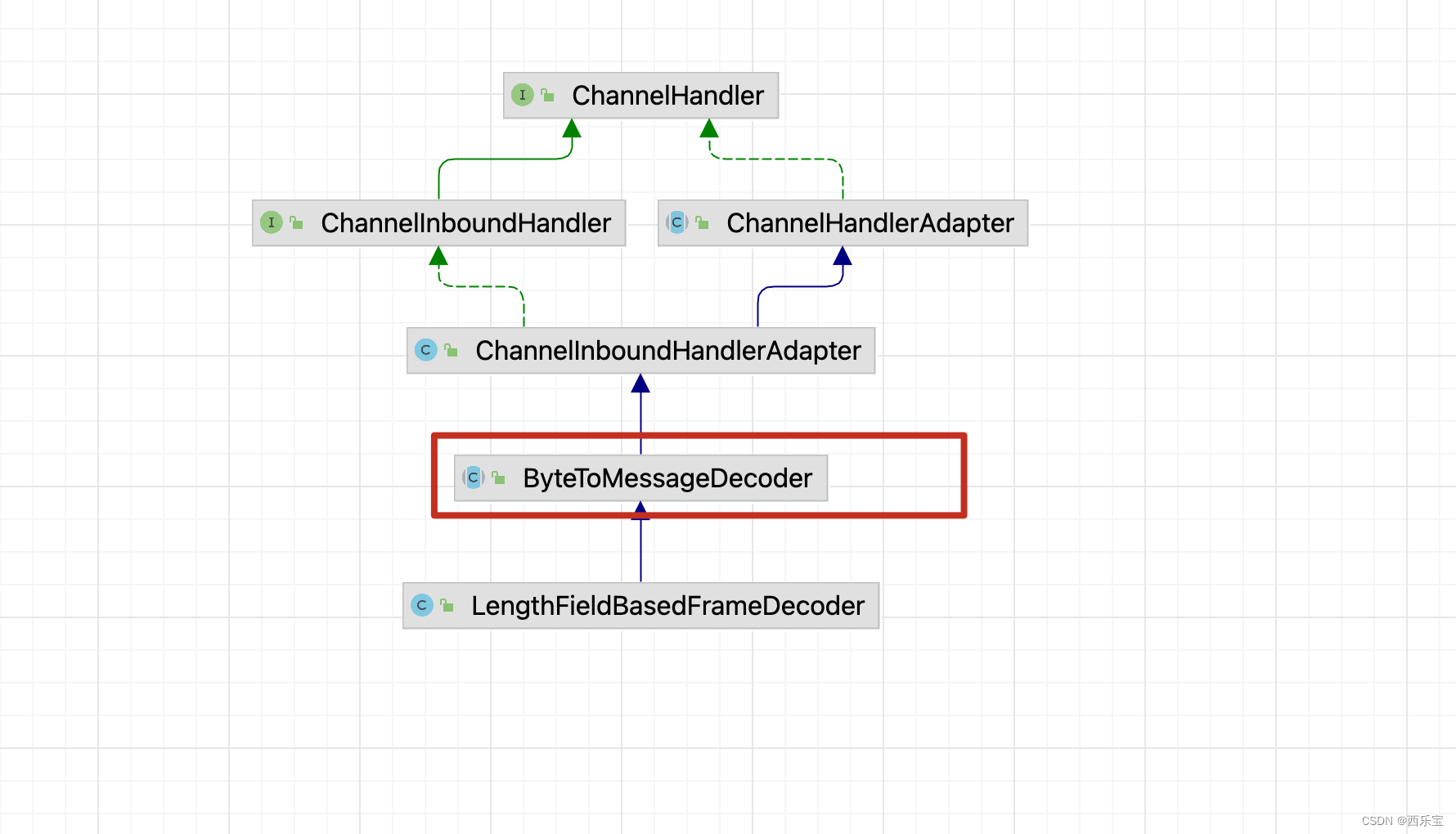

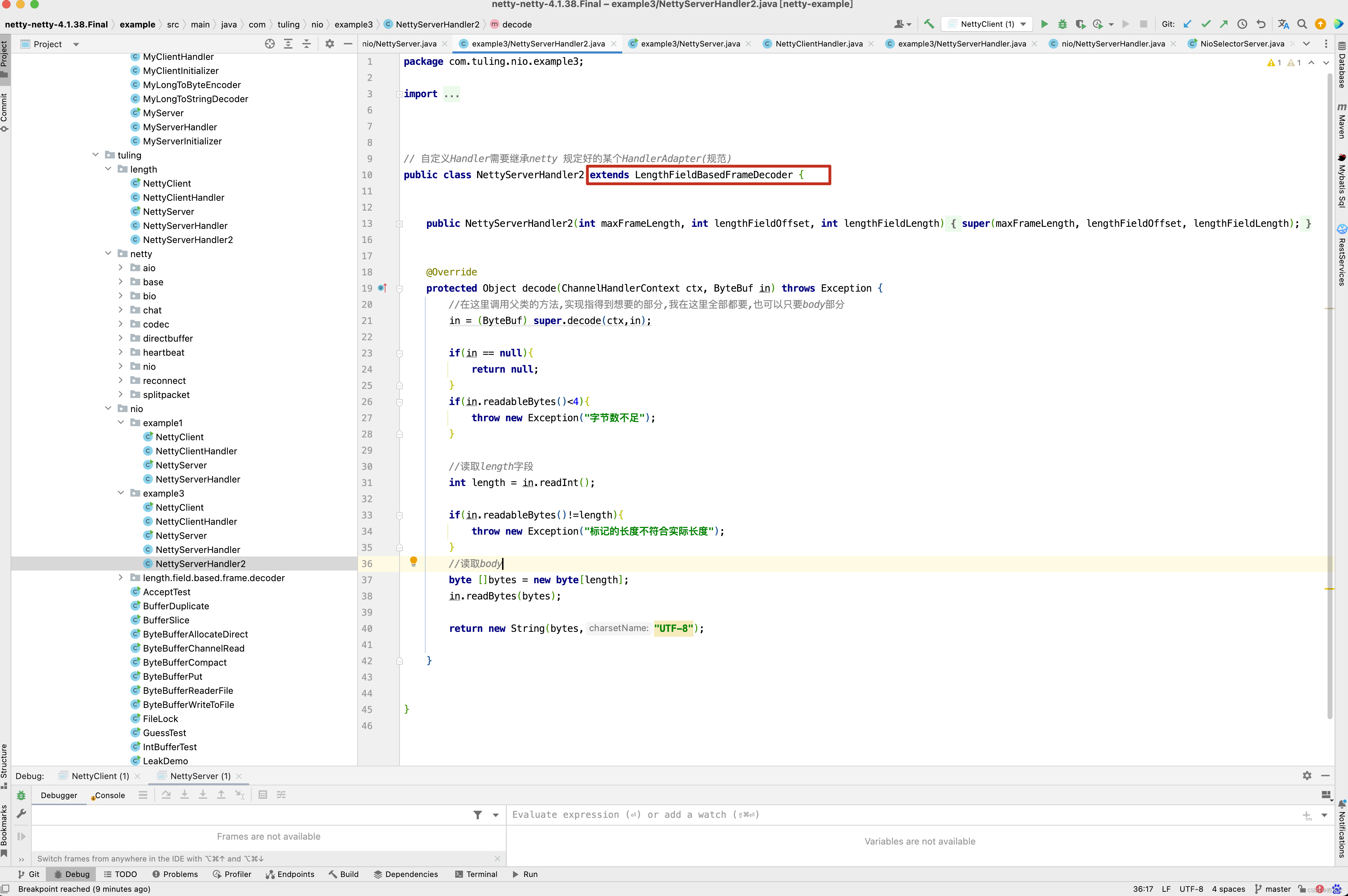

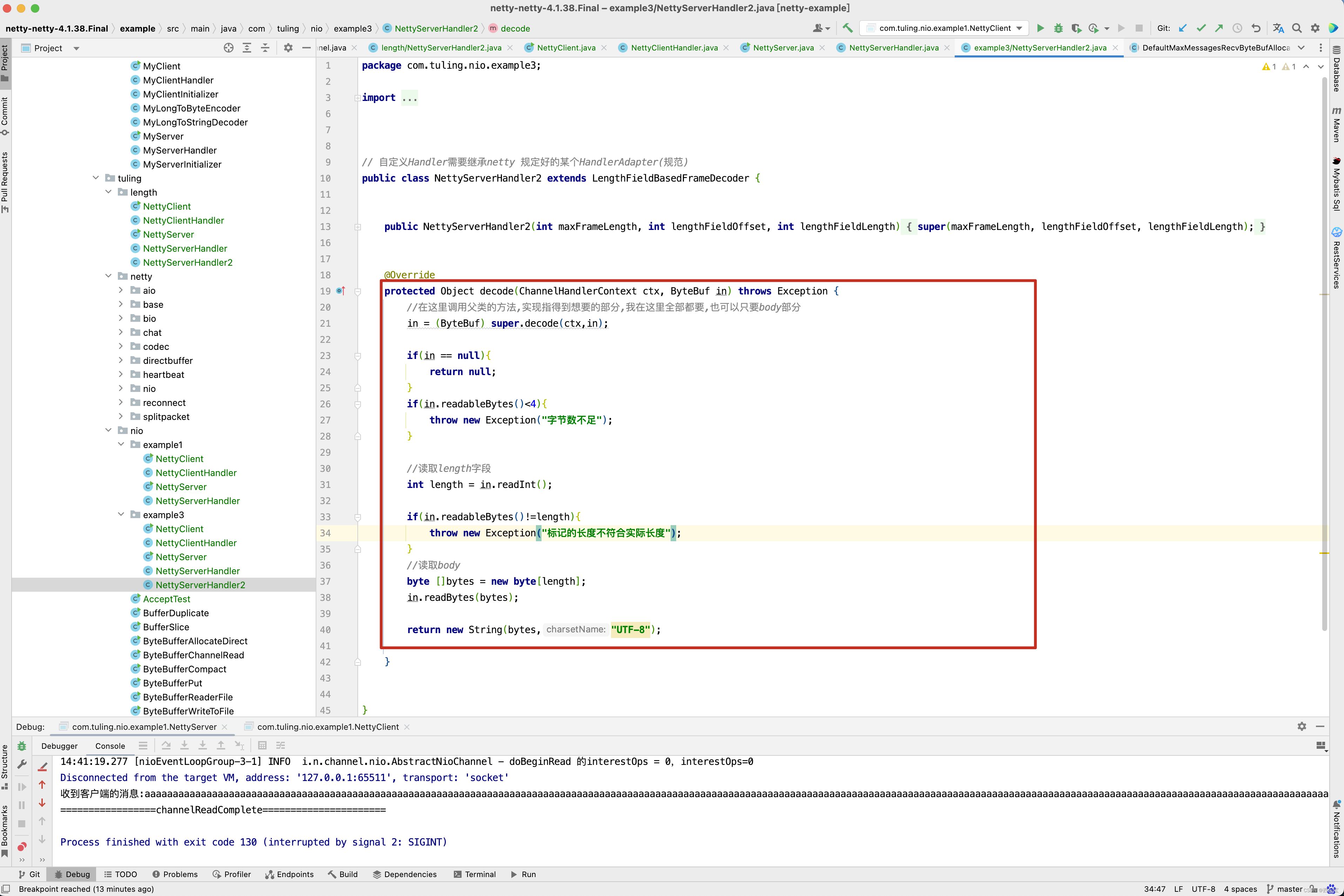

  第三种方案创建了一个NettyServerHandler2类，并继承了LengthFieldBasedFrameDecoder，而LengthFieldBasedFrameDecoder继承了ByteToMessageDecoder类。

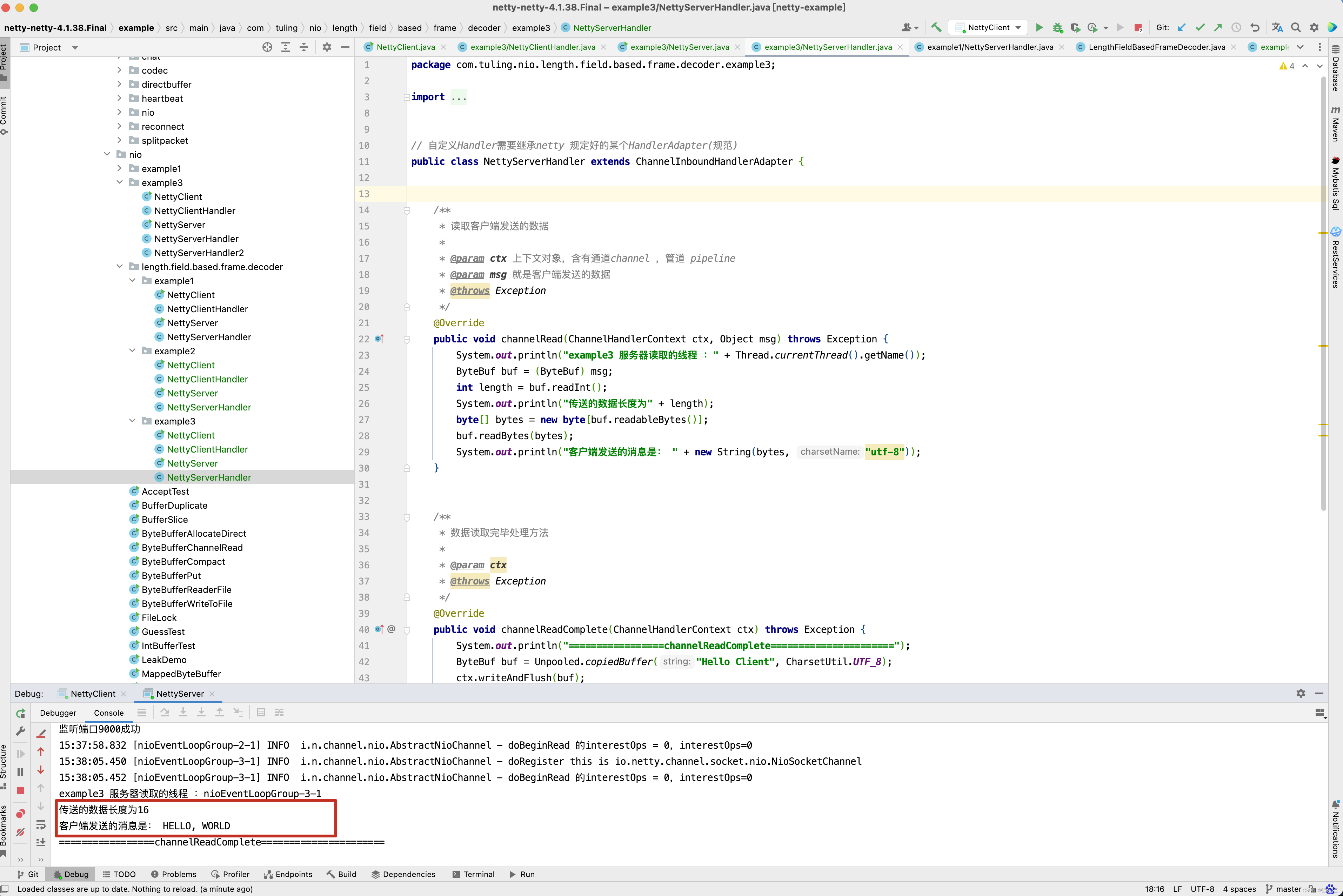

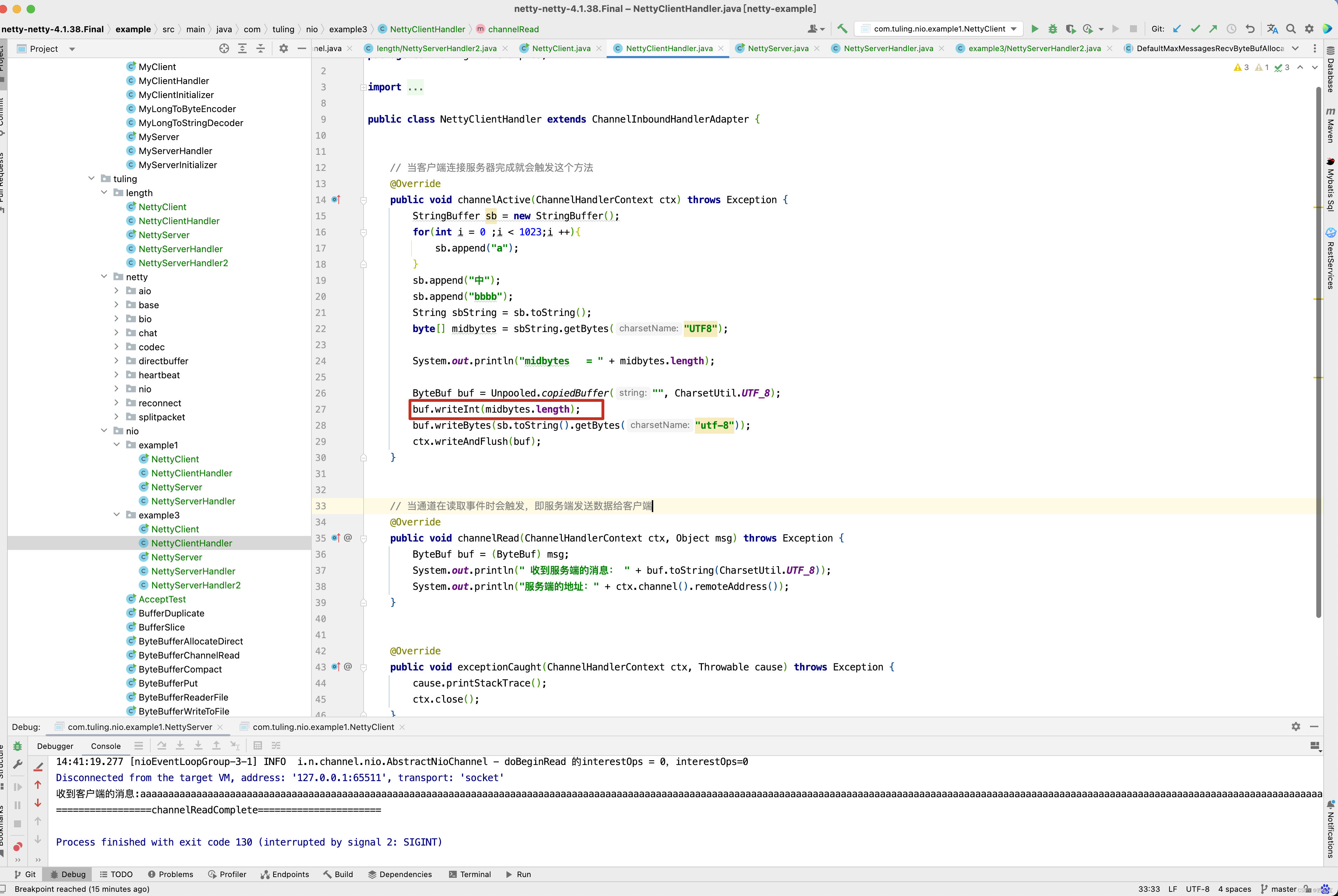

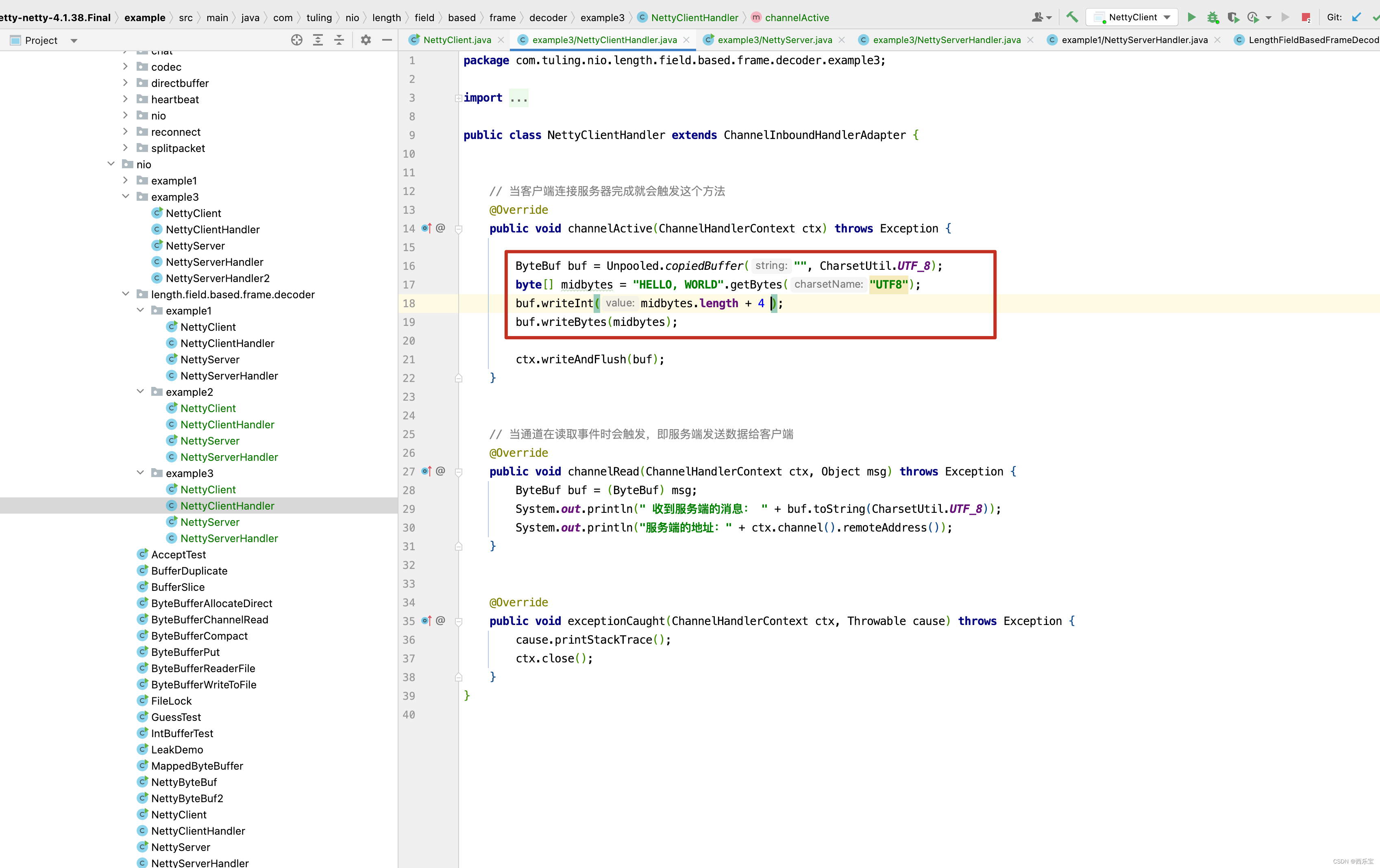

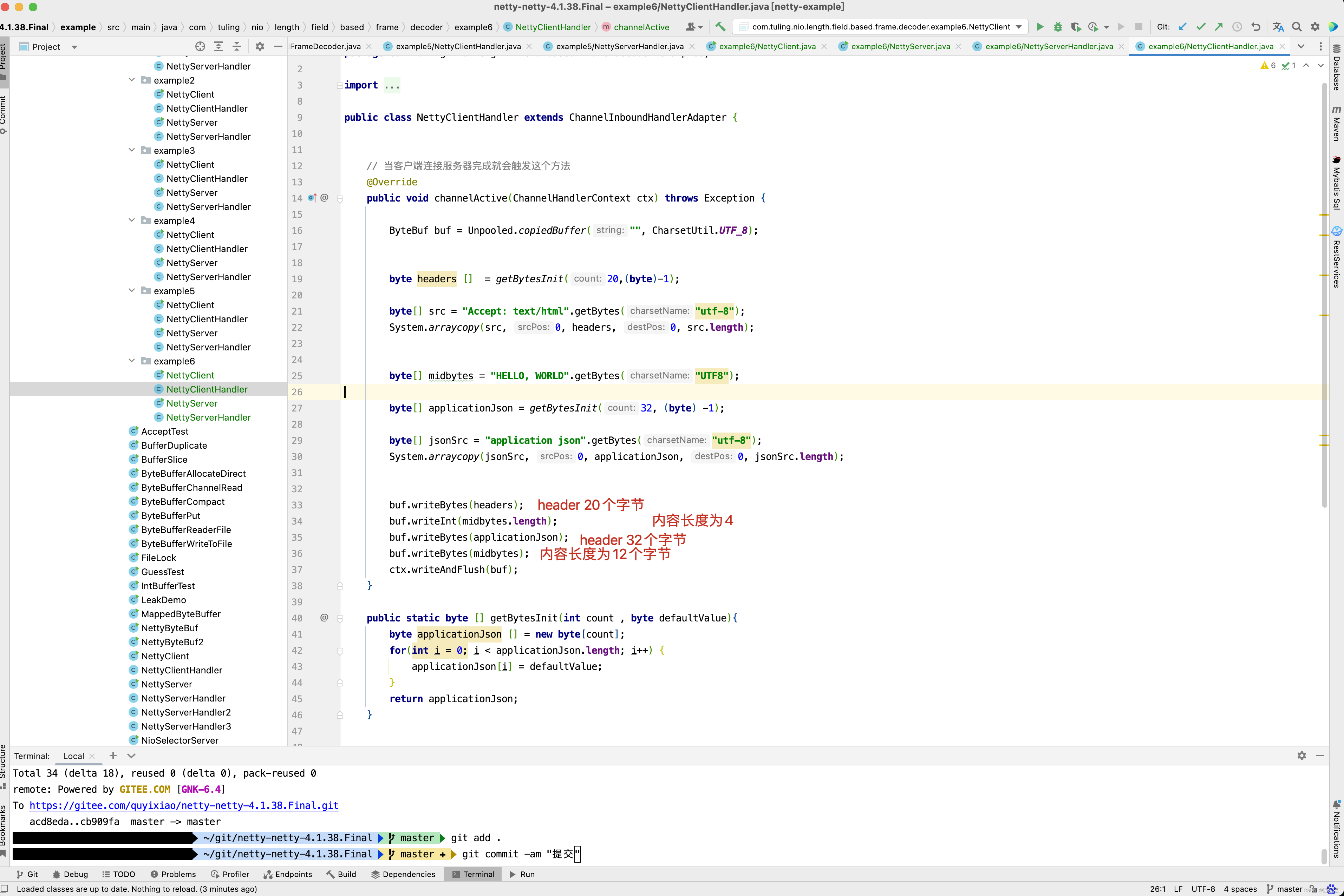

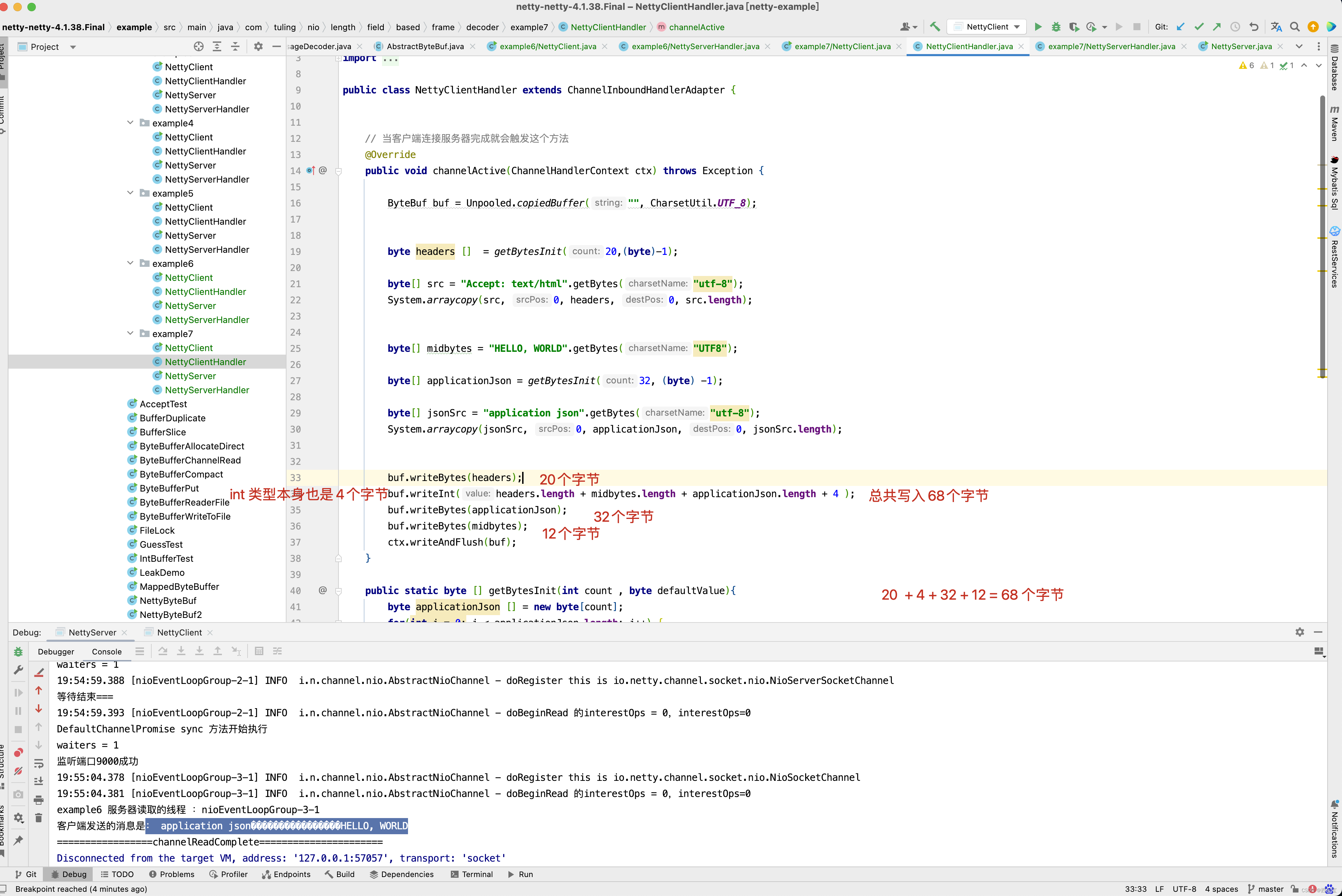

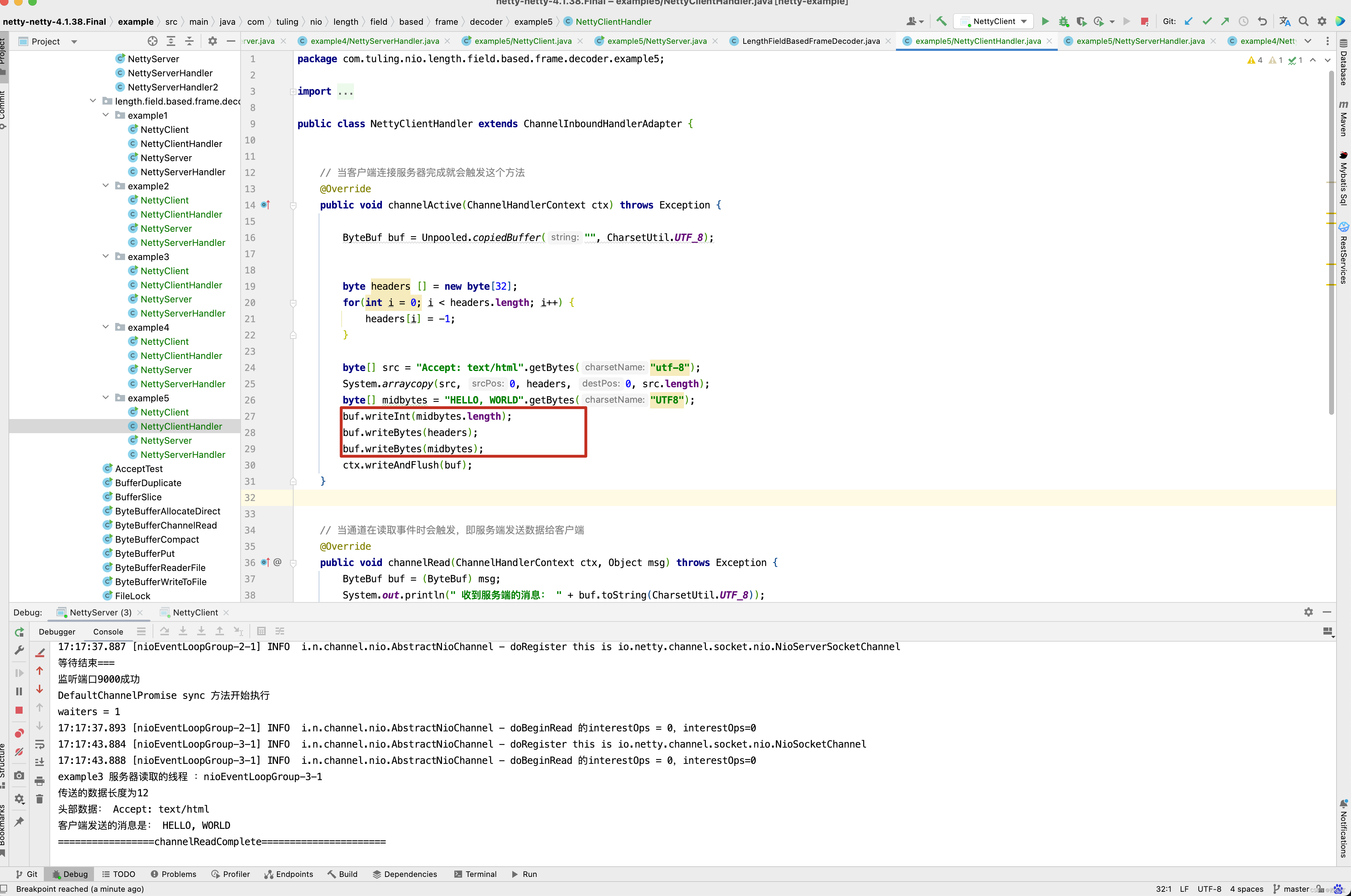

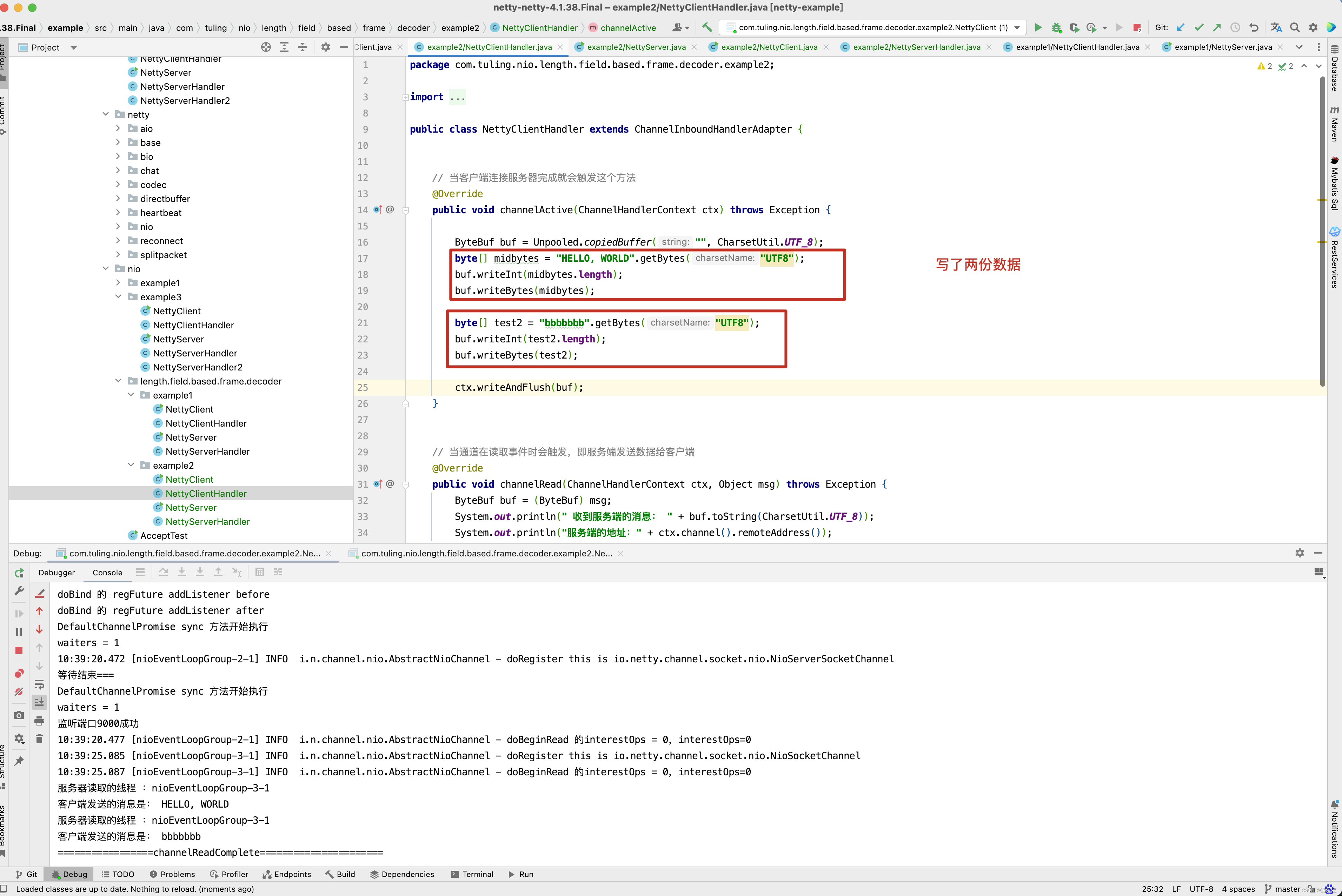

  在客户端Handler中，在传输的字节头部加了一个int类型4个字节来记录传输数据的长度 。

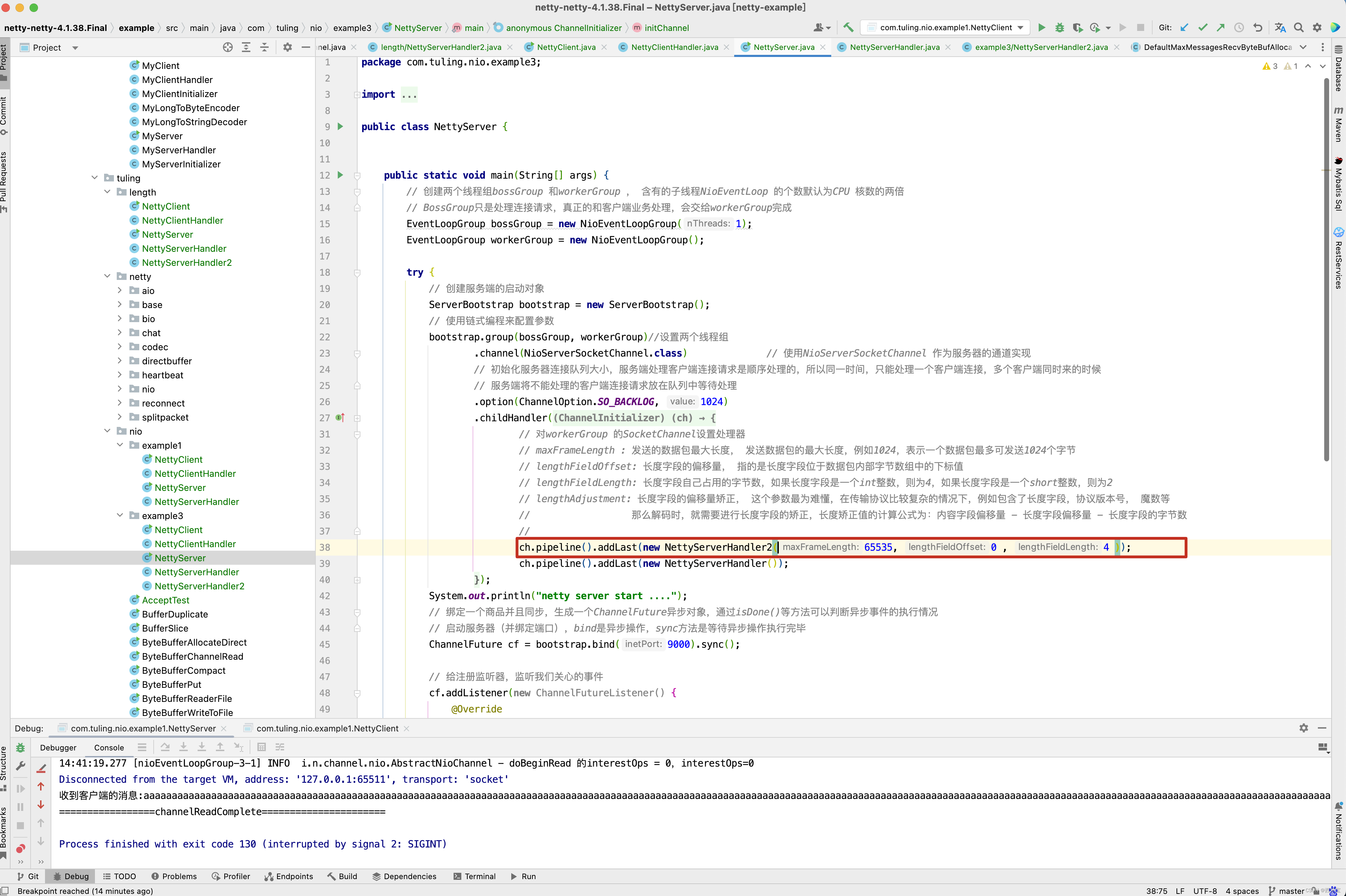

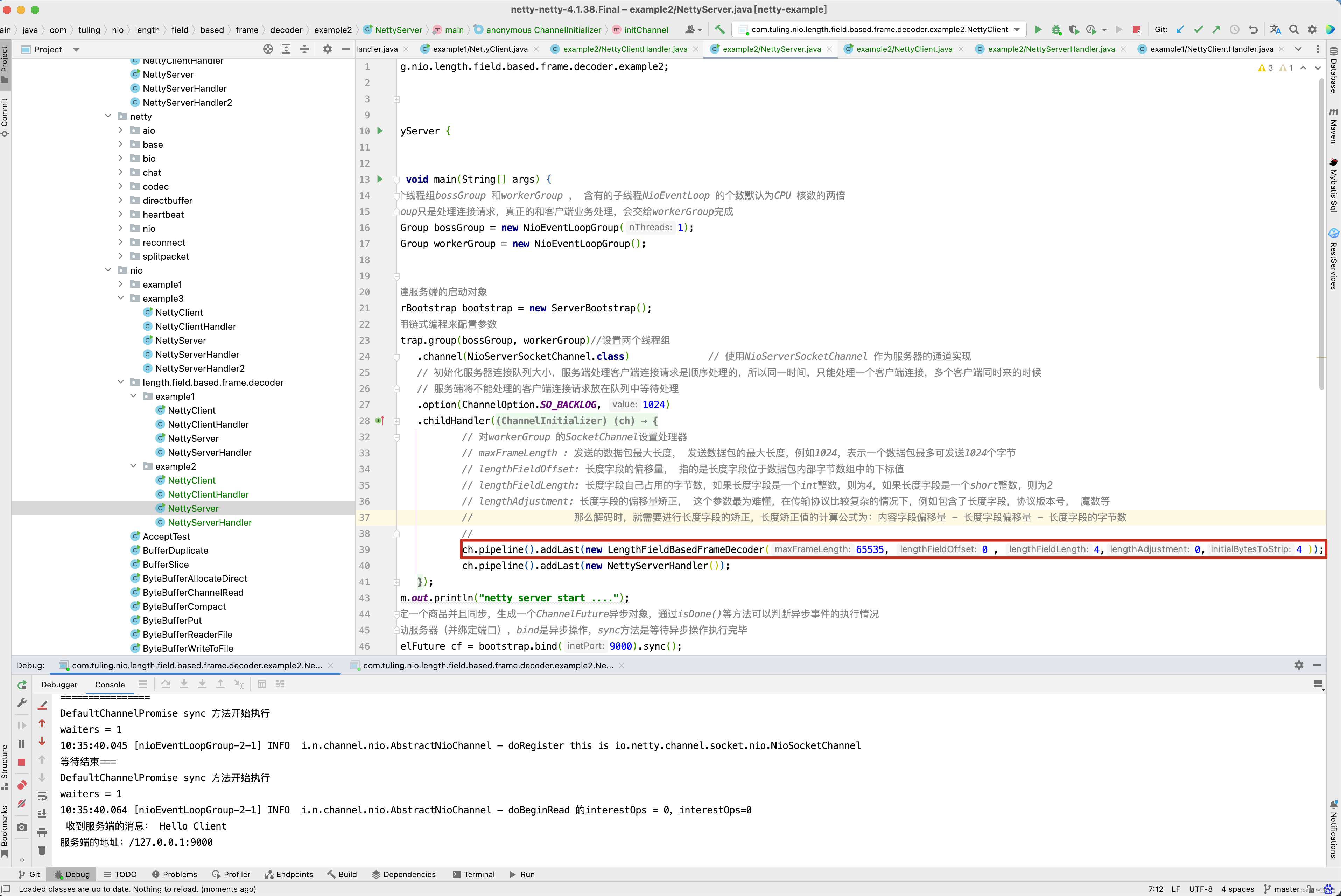

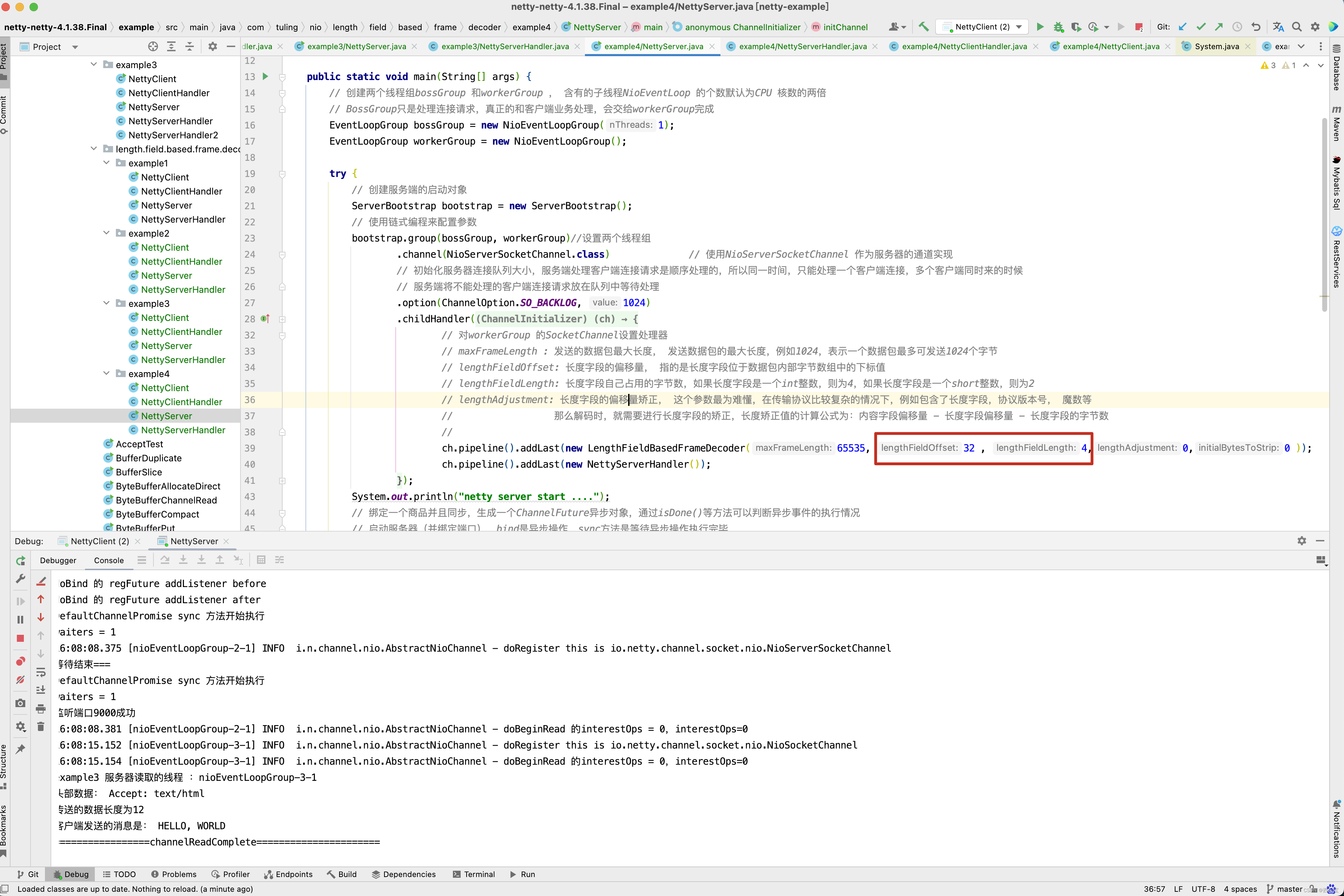

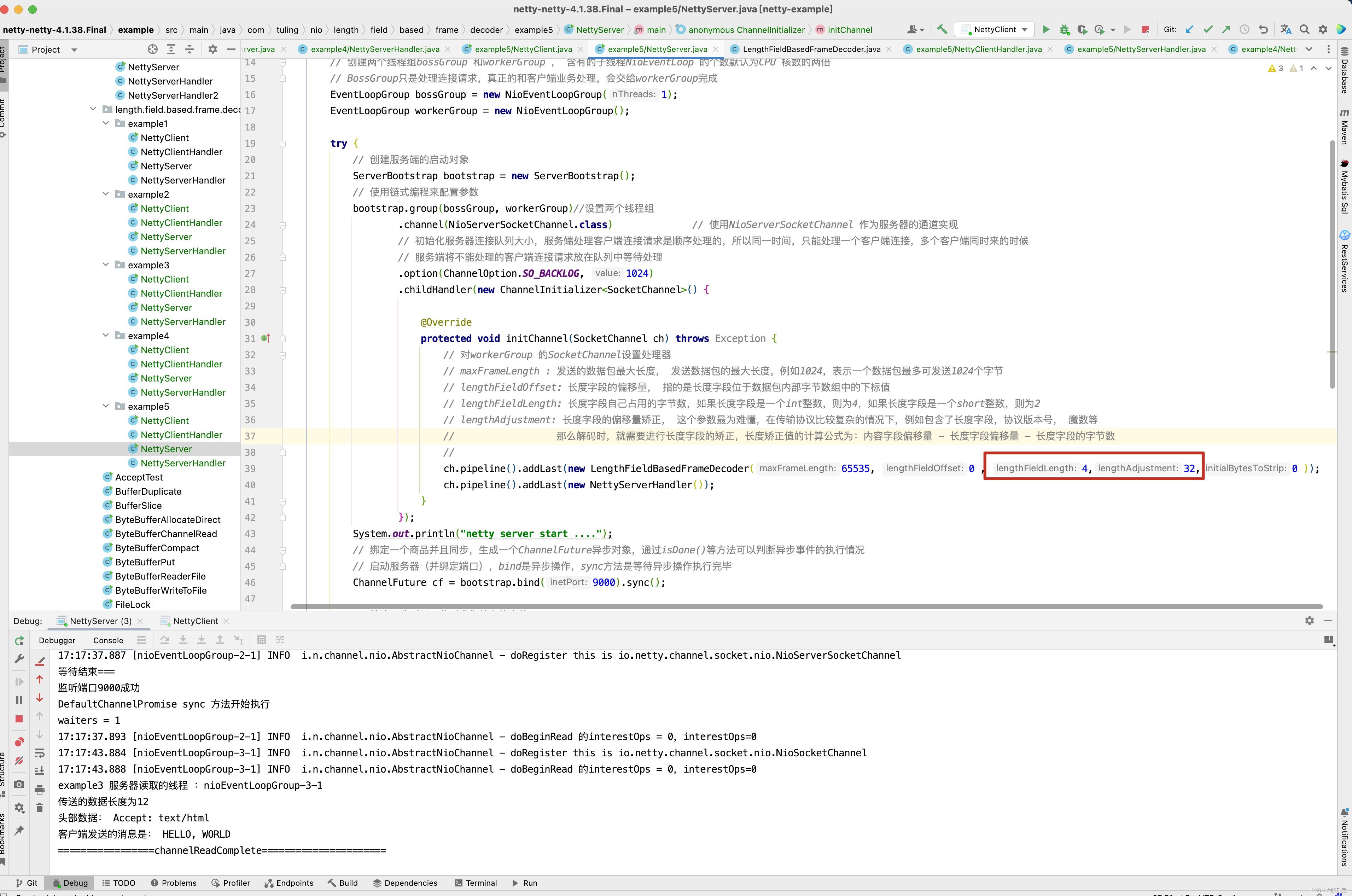

  在服务端将之前创建的NettyServerHandler2添加到Server的处理流水线中。

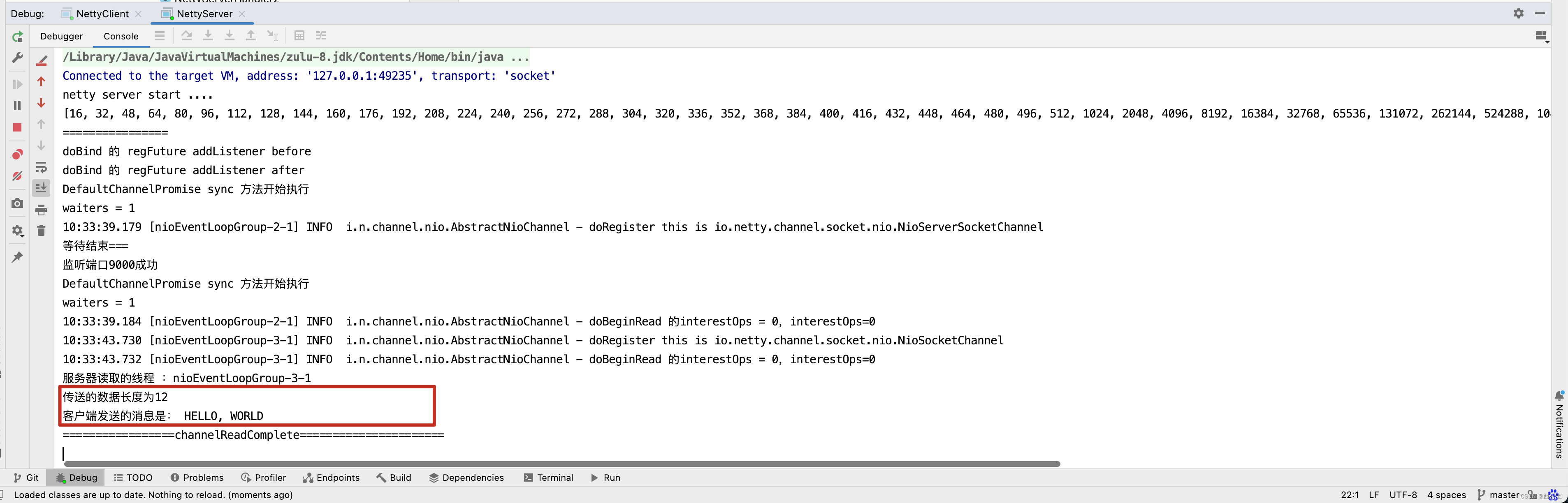

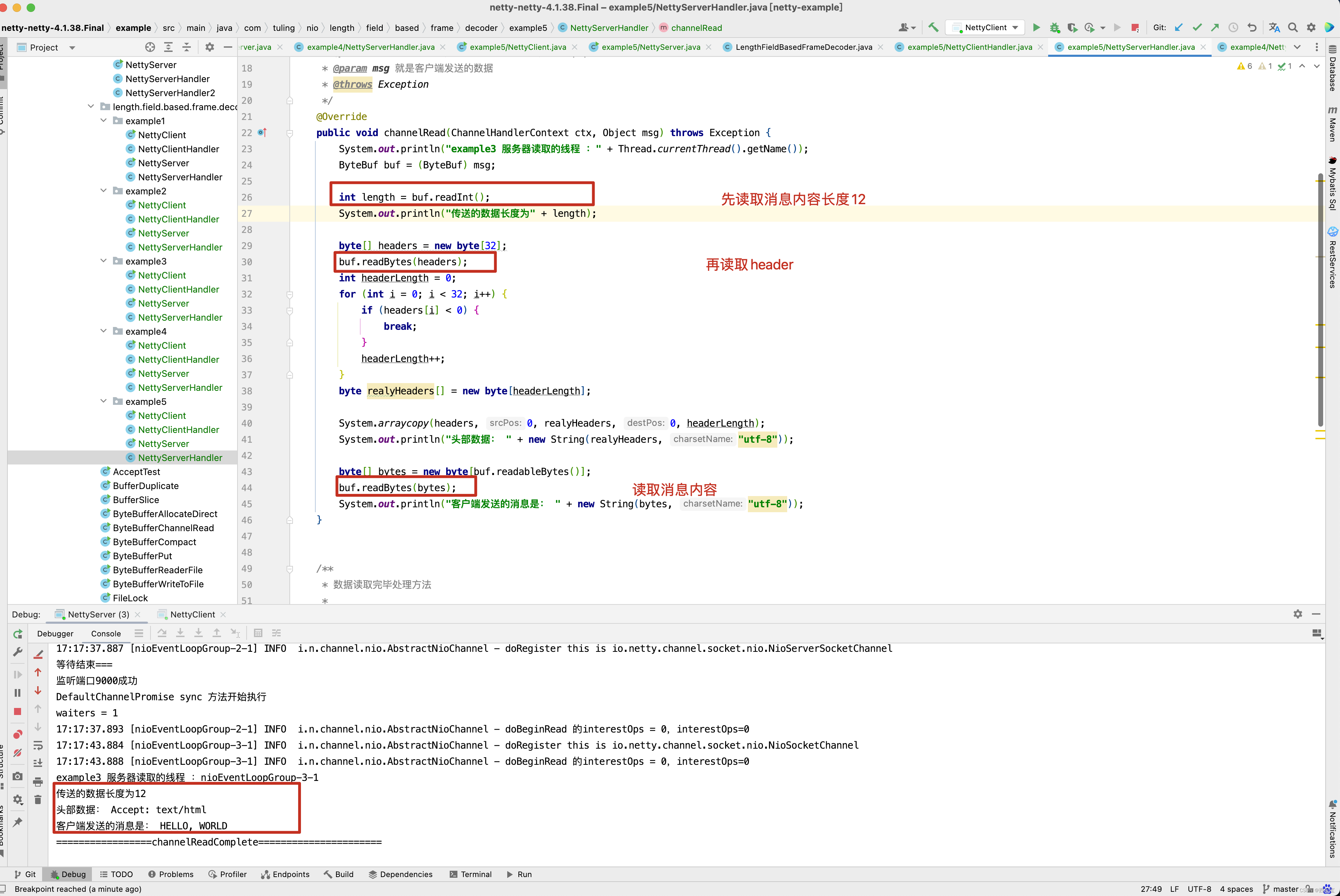

  此时此刻 ，在NettyServerHandler打印ByteBuf数据时，就不会出现传输数据被切割的情况，不会出现中文乱码，原因是什么呢? 这个就需要研究LengthFieldBasedFrameDecoder的源代码了。 首先在NettyServerHandler2的decode()方法中打一个断点 。 最终进入了LengthFieldBasedFrameDecoder的decode()方法 。

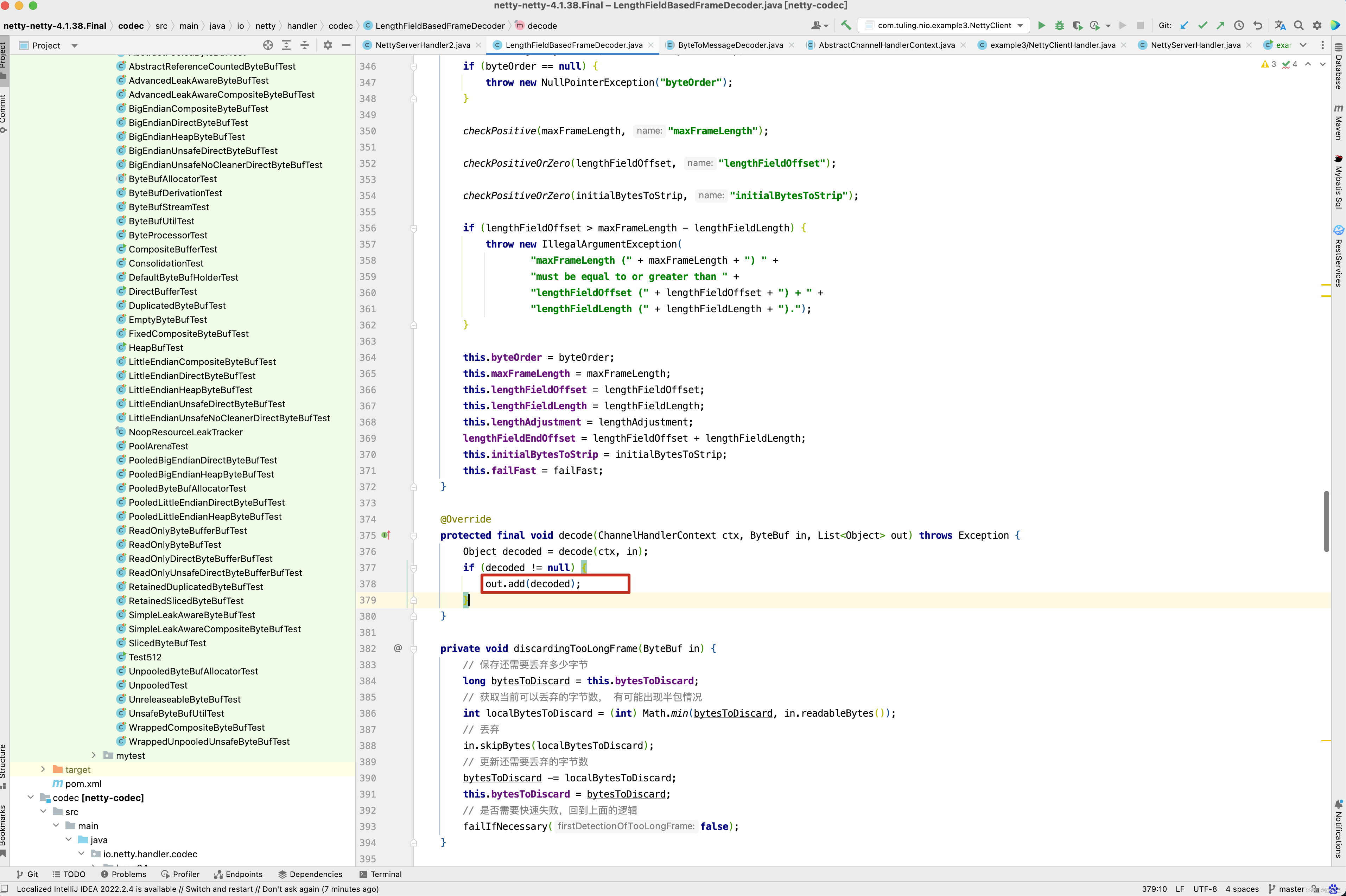

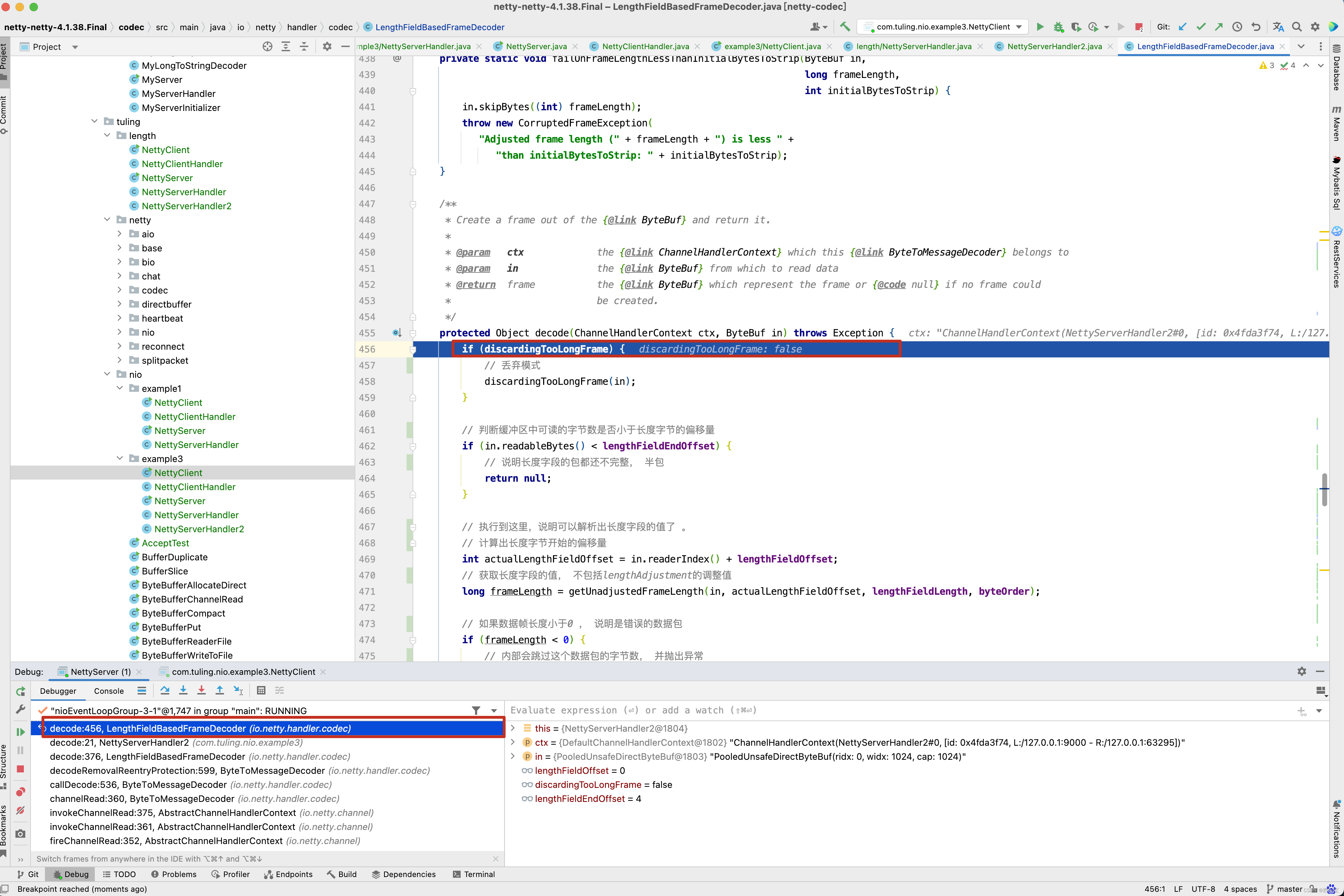

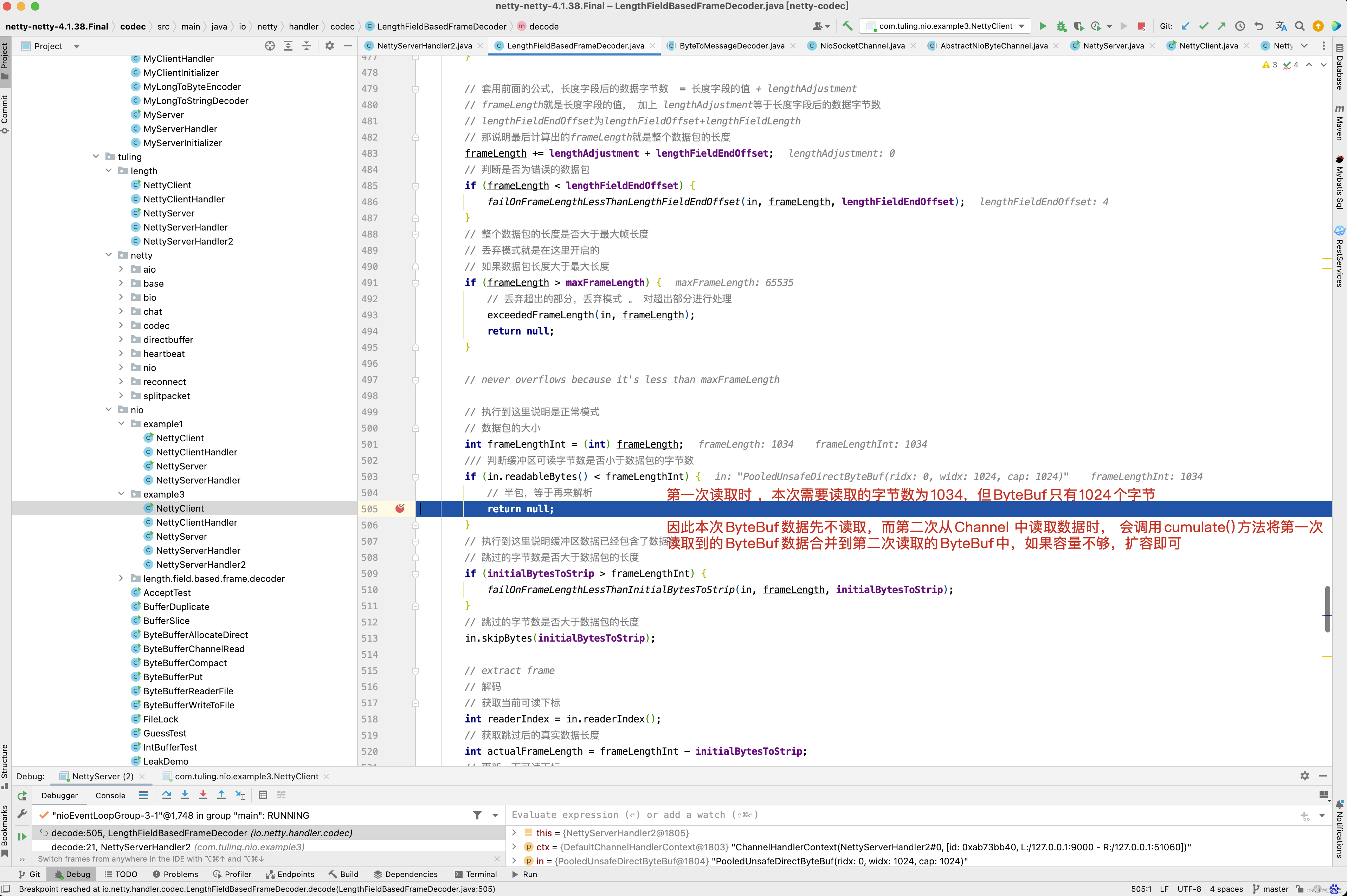

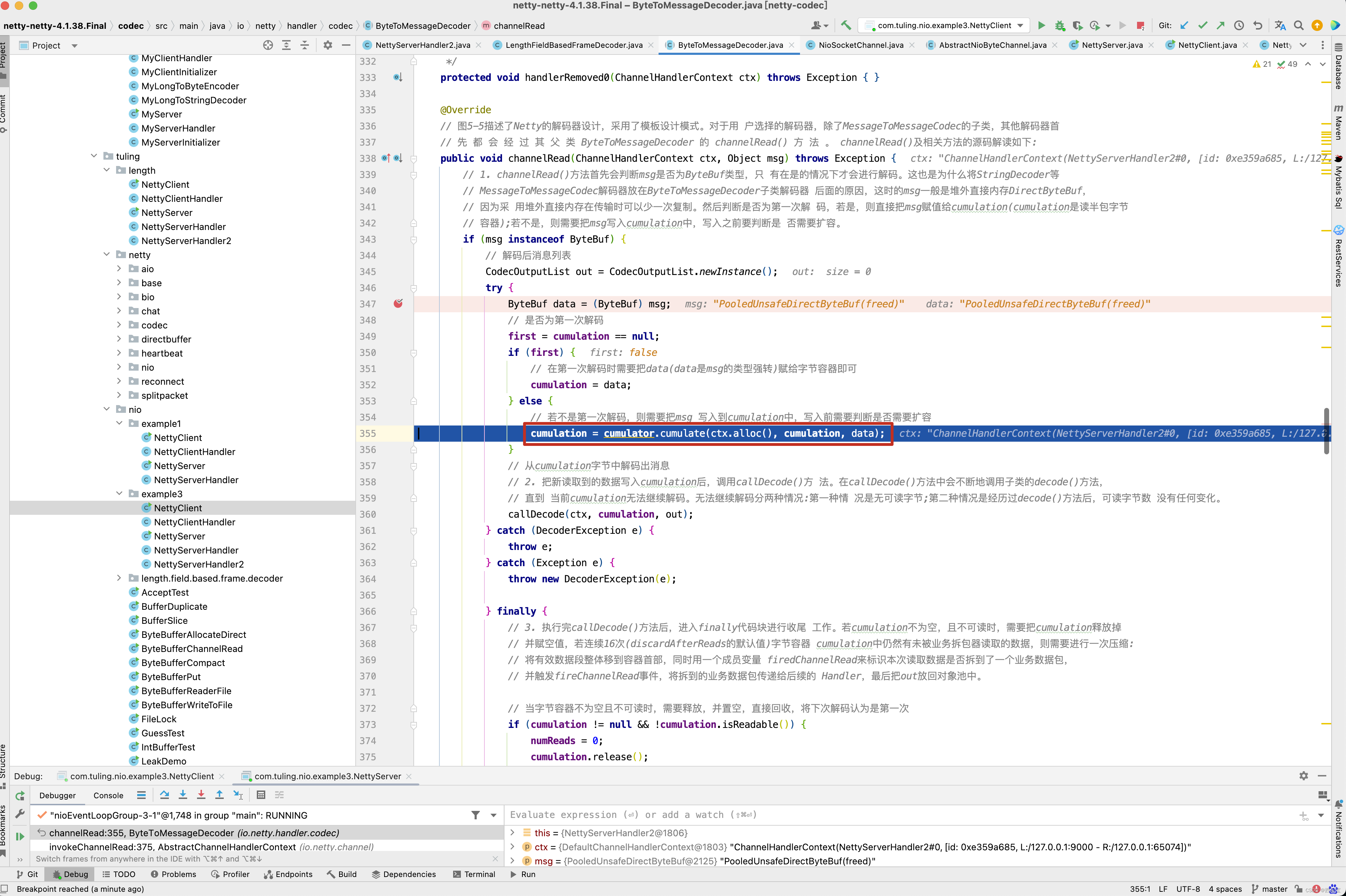

  接下来不得不对LengthFieldBasedFrameDecoder源码进行分析了。 在网上看到其他人的一篇博客LengthFieldBasedFrameDecoder源码分析 ，我觉得还是写得非常好的，有兴趣可以自己去看看，我自己也是一个学习的过程 ，因此我将他的博客抄录到我的博客当中，证明我认认真真的研读过他的博客 。

  看LengthFieldBasedFrameDecoder的构造函数 。

// maxFrameLength : 发送的数据包最大长度， 发送数据包的最大长度，例如1024，表示一个数据包最多可发送1024个字节
// lengthFieldOffset: 长度字段的偏移量， 指的是长度字段位于数据包内部字节数组中的下标值
// lengthFieldLength: 长度字段自己占用的字节数，如果长度字段是一个int整数，则为4，如果长度字段是一个short整数，则为2
// lengthAdjustment: 长度字段的偏移量矫正， 这个参数最为难懂，在传输协议比较复杂的情况下，例如包含了长度字段，协议版本号， 魔数等
//                  那么解码时，就需要进行长度字段的矫正，长度矫正值的计算公式为：内容字段偏移量 - 长度字段偏移量 - 长度字段的字节数
//
// initialBytesToStrip: 丢弃的起始字节数 ， 在有效数据字段Context 前面，还有一些其他的字段的字节，作为最终的解析结果，可以丢弃。
// 例如，上面的示例程序中， 前面有4个字节的长度字段，起到辅助作用，最终的结果中不需要这个长度，所以丢弃字节数为4 。
// LengthFieldBasedFrameDecoder spliter =
//                    new LengthFieldBasedFrameDecoder(1024, 0, 4, 0, 4)
public LengthFieldBasedFrameDecoder(
        int maxFrameLength,
        int lengthFieldOffset,
        int lengthFieldLength,
        int lengthAdjustment,
        int initialBytesToStrip) {
    this(
            maxFrameLength,
            lengthFieldOffset,
            lengthFieldLength,
            lengthAdjustment,
            initialBytesToStrip, true);
}

  可能上面maxFrameLength，lengthFieldOffset，lengthFieldLength，lengthAdjustment，initialBytesToStrip这几个字段的具体含义还不是很明白，接下来，根据具体的案例来学习LengthFieldBasedFrameDecoder的几个参数如何配置。

LengthFieldBasedFrameDecoder案例分析

案例1：

1. lengthFieldOffset=0 长度字段从0开始
2. lengthFieldLength=2 长度字段本身占2个字节
3. lengthAdjustment=0 需要调整0字节
4. initialBytesToStrip=0 解码后跳过0字节

整个包长度为14字节

Length(长度)	Actual Content(真实数据)
0x000C	HELLO, WORLD
0x000C==12,该字段为2个字节	数据总共有12个字节，所以长度字段指的是数据的长度

解码后

Length	Actual Content
0x000C	HELLO, WORLD

例1
服务端代码

public class NettyServer {
    public static void main(String[] args) {
        // 创建两个线程组bossGroup 和workerGroup ， 含有的子线程NioEventLoop 的个数默认为CPU 核数的两倍
        // BossGroup只是处理连接请求，真正的和客户端业务处理，会交给workerGroup完成
        EventLoopGroup bossGroup = new NioEventLoopGroup(1);
        EventLoopGroup workerGroup = new NioEventLoopGroup();

        try {
            // 创建服务端的启动对象
            ServerBootstrap bootstrap = new ServerBootstrap();
            // 使用链式编程来配置参数
            bootstrap.group(bossGroup, workerGroup)//设置两个线程组
                    .channel(NioServerSocketChannel.class)              // 使用NioServerSocketChannel 作为服务器的通道实现
                    // 初始化服务器连接队列大小，服务端处理客户端连接请求是顺序处理的，所以同一时间，只能处理一个客户端连接，多个客户端同时来的时候
                    // 服务端将不能处理的客户端连接请求放在队列中等待处理
                    .option(ChannelOption.SO_BACKLOG, 1024)
                    .childHandler(new ChannelInitializer<SocketChannel>() {

                        @Override
                        protected void initChannel(SocketChannel ch) throws Exception {
                            // 对workerGroup 的SocketChannel设置处理器
                            // maxFrameLength : 发送的数据包最大长度， 发送数据包的最大长度，例如1024，表示一个数据包最多可发送1024个字节
                            // lengthFieldOffset: 长度字段的偏移量， 指的是长度字段位于数据包内部字节数组中的下标值
                            // lengthFieldLength: 长度字段自己占用的字节数，如果长度字段是一个int整数，则为4，如果长度字段是一个short整数，则为2
                            // lengthAdjustment: 长度字段的偏移量矫正， 这个参数最为难懂，在传输协议比较复杂的情况下，例如包含了长度字段，协议版本号， 魔数等
                            //                  那么解码时，就需要进行长度字段的矫正，长度矫正值的计算公式为：内容字段偏移量 - 长度字段偏移量 - 长度字段的字节数
                            //
                            ch.pipeline().addLast(new LengthFieldBasedFrameDecoder(65535, 0 , 4,0,0 ));
                            ch.pipeline().addLast(new NettyServerHandler());
                        }
                    });
            System.out.println("netty server start ....");
            // 绑定一个商品并且同步，生成一个ChannelFuture异步对象，通过isDone()等方法可以判断异步事件的执行情况
            // 启动服务器（并绑定端口），bind是异步操作，sync方法是等待异步操作执行完毕
            ChannelFuture cf = bootstrap.bind(9000).sync();

            // 给注册监听器，监听我们关心的事件
            cf.addListener(new ChannelFutureListener() {
                @Override
                public void operationComplete(ChannelFuture future) throws Exception {
                    if (cf.isSuccess()) {
                        System.out.println("监听端口9000成功");
                    } else {
                        System.out.println("监听端口9000失败");
                    }
                }
            });
            // 对通道关闭进行监听，closeFuture是异步操作，监听通道关闭
            // 通过sync方法同步等待通道关闭处理完毕，这里会阻塞等待通道关闭完成
            cf.channel().closeFuture().sync();

        } catch (Exception e) {
            e.printStackTrace();
        } finally {
            bossGroup.shutdownGracefully();
            workerGroup.shutdownGracefully();
        }
    }
}

// 自定义Handler需要继承netty 规定好的某个HandlerAdapter(规范)
public class NettyServerHandler extends ChannelInboundHandlerAdapter {


    /**
     * 读取客户端发送的数据
     *
     * @param ctx 上下文对象，含有通道channel ，管道 pipeline
     * @param msg 就是客户端发送的数据
     * @throws Exception
     */
    @Override
    public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
        System.out.println("服务器读取的线程 ：" + Thread.currentThread().getName());
        ByteBuf buf = (ByteBuf) msg;
        int length = buf.readInt();
        System.out.println("传送的数据长度为" + length);
        byte[] bytes = new byte[length];
        buf.readBytes(bytes);
        System.out.println("客户端发送的消息是： " + new String(bytes, "utf-8"));
    }

    /**
     * 数据读取完毕处理方法
     *
     * @param ctx
     * @throws Exception
     */
    @Override
    public void channelReadComplete(ChannelHandlerContext ctx) throws Exception {
        System.out.println("=================channelReadComplete======================");
        ByteBuf buf = Unpooled.copiedBuffer("Hello Client", CharsetUtil.UTF_8);
        ctx.writeAndFlush(buf);
    }


   // 处理异常，一般需要关闭通道
    @Override
    public void exceptionCaught(ChannelHandlerContext ctx, Throwable cause) throws Exception {
        ctx.close();
    }
}

再来看客户端代码

public class NettyClient {

public static void main(String[] args) {
    // 客户端需要一个事件循环组
    EventLoopGroup group = new NioEventLoopGroup();
    try {
        // 创建客户端启动对象
        // 注意，客户端使用的不是ServerBootstrap ， 而是Bootstrap
        Bootstrap bootstrap = new Bootstrap();
        // 设置相关的参数
        bootstrap.group(group)                                  //设置线程组
                .channel(NioSocketChannel.class)                  // 使用NioSocketChannel作为客户端的通道实现
                .handler(new ChannelInitializer<SocketChannel>() {
                    @Override
                    protected void initChannel(SocketChannel ch) throws Exception {
                        ch.pipeline().addLast(new NettyClientHandler());
                    }
                });
        System.out.println("netty client start ");
        // 启动客户端去连接服务器端
        ChannelFuture channelFuture = bootstrap.connect("127.0.0.1",9000).sync();
        // 对关闭通道进行监听
        channelFuture.channel().closeFuture().sync();

    }catch (Exception e ){
        e.printStackTrace();
    }finally {
        group.shutdownGracefully();
    }
}

public class NettyClientHandler extends ChannelInboundHandlerAdapter {
    // 当客户端连接服务器完成就会触发这个方法
    @Override
    public void channelActive(ChannelHandlerContext ctx) throws Exception {

        byte[] midbytes = "HELLO, WORLD".getBytes("UTF8");

        ByteBuf buf = Unpooled.copiedBuffer("", CharsetUtil.UTF_8);

        buf.writeInt(midbytes.length);
        buf.writeBytes(midbytes);
        ctx.writeAndFlush(buf);
    }

    // 当通道在读取事件时会触发，即服务端发送数据给客户端
    @Override
    public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
        ByteBuf buf = (ByteBuf) msg;
        System.out.println(" 收到服务端的消息： " + buf.toString(CharsetUtil.UTF_8));
        System.out.println("服务端的地址：" + ctx.channel().remoteAddress());
    }

    @Override
    public void exceptionCaught(ChannelHandlerContext ctx, Throwable cause) throws Exception {
        cause.printStackTrace();
        ctx.close();
    }
}

  客户端代码很好理解，向服务端发送了长度和真实数据，而服务端也收到了真实数据的长度和真实数据 。

案例2

1. lengthFieldOffset=0 长度字段从0开始
2. lengthFieldLength=2 长度字段本身占2个字节
3. lengthAdjustment=0 需要调整0字节
4. initialBytesToStrip=2 解码后跳过2字节

整个包长度为14字节

Length 长度	ActualContent(真实数据)
0x000C	HELLO, WORLD
0x000C==12 ， 该字段为2个字节	数据总共12个字节，所以长度字段指的是数据的长度

这个时候initialBytesToStrip字段就起作用了， 在解码后会将前面的2个字节跳过 ， 所以解码后只剩余了数据部分。 解码后

Actual Content（真实的数据）
HELLO, WORLD

由于很多的测试代码和例1中的一样，因此这里只将不同的部分截图出来。

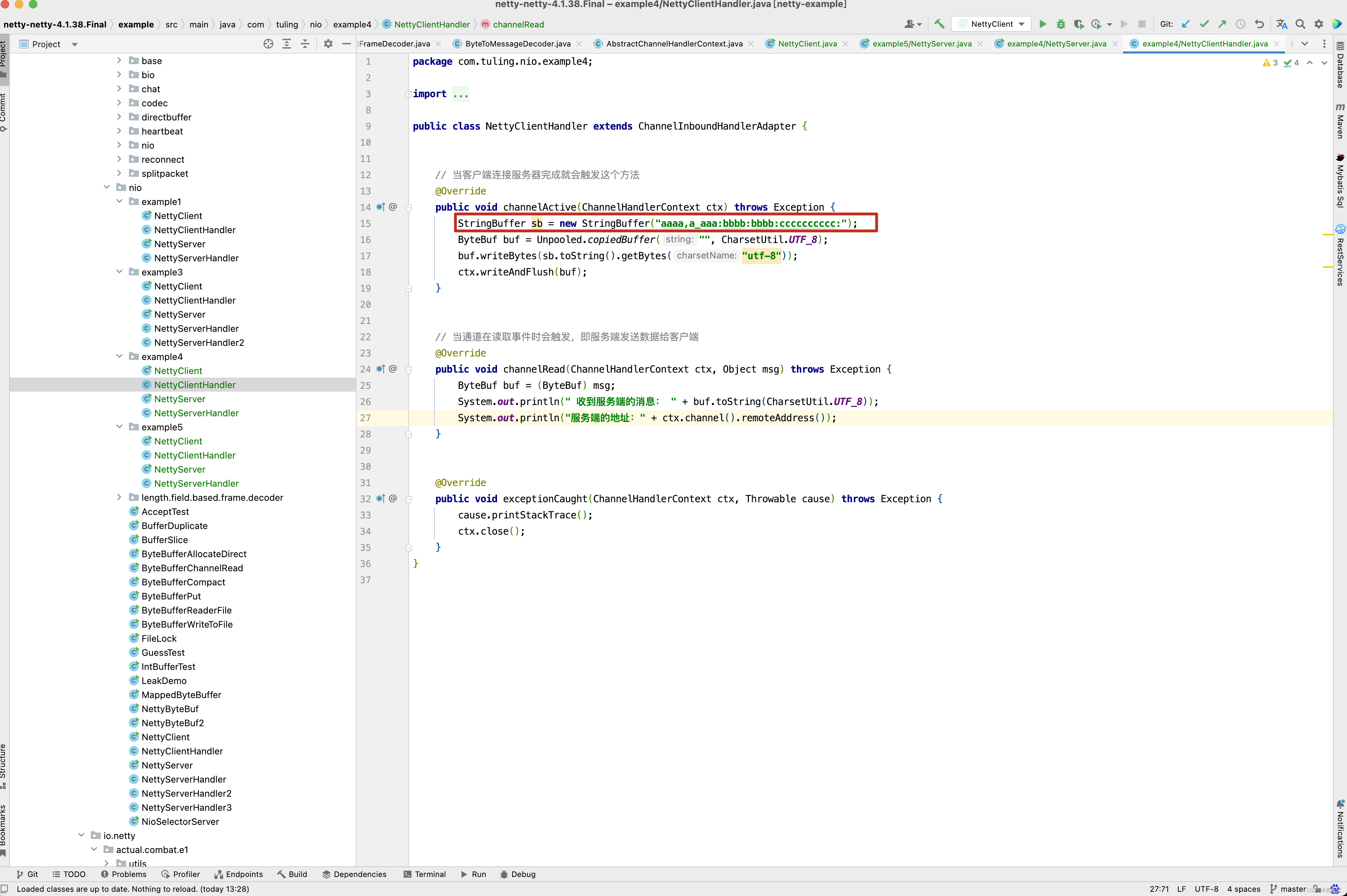

客户端写了两份数据

NettyServerHandler代码及测试结果如下

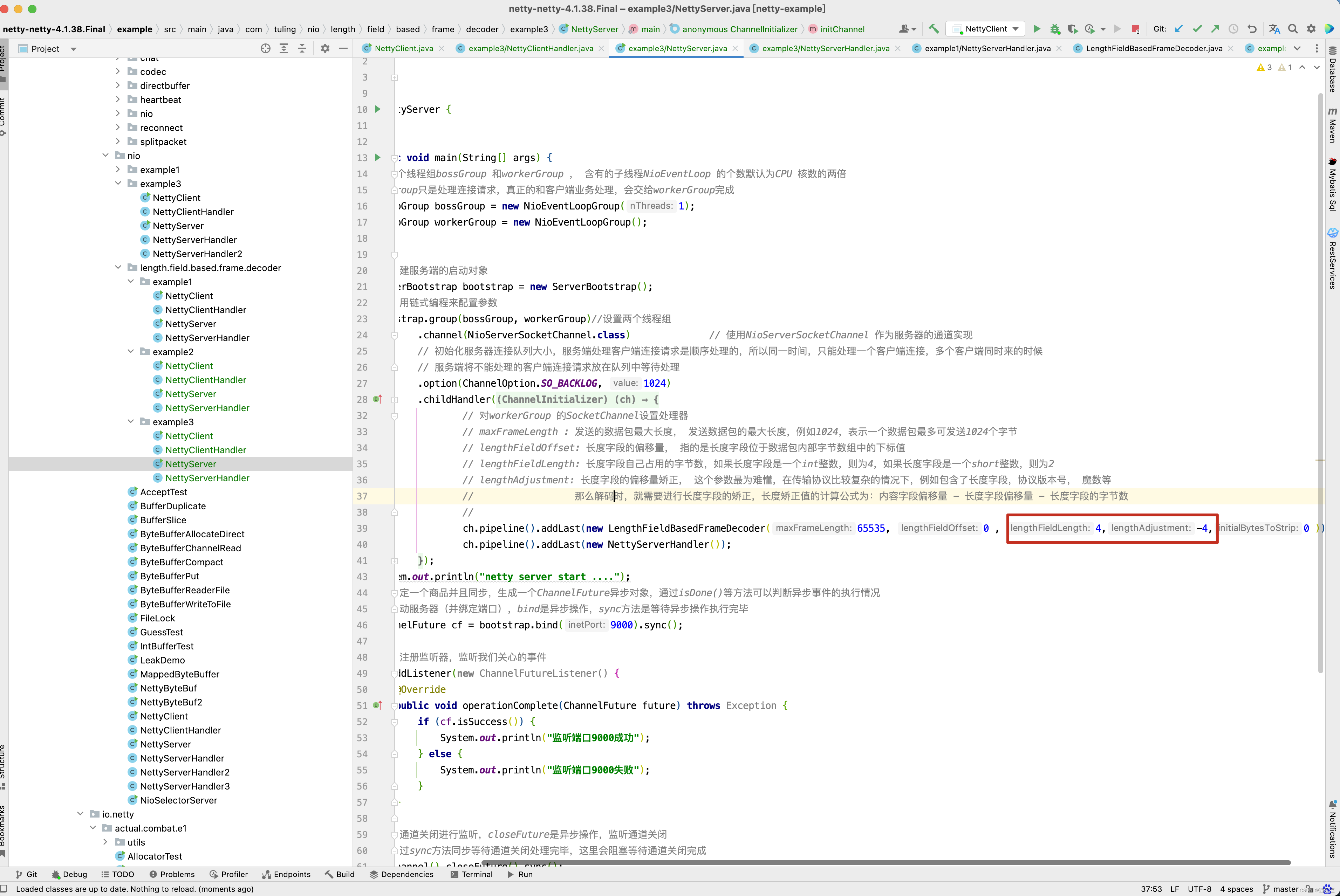

案例3

1. lengthFieldOffset=0 长度字段从0开始
2. lengthFieldLength=2 长度字段本身占2个字节
3. lengthAdjustment= -2 需要调整 -2 字节
4. initialBytesToStrip=0 解码后跳过2字节

整个包的长度为14个字节

Length(长度)	Actual Content(真实数据)
0x000E	HELLO, WORLD
0x000E==14，该字段为2字节	数据总共12字节，长度字段指的是整个包的长度

  这时lengthAdjustment起作用了， 因为长度字节的值包含了长度字段本身的2个字节，如果要获取数据的字节数， 需要加上lengthAdjustment的值，就是14 + （-2 ） = 12 ，这样才算出来数据的长度 。

解码后

Length	Actual Content
0x000E	HELLO, WORLD

结果输出

案例4：

1. lengthFieldOffset=2 长度字段从第2个字节开始
2. lengthFieldLength=3 长度字段本身占3个字节
3. lengthAdjustment=0 需要调整0字节
4. initialBytesToStrip=0 解码后跳过0字节

整个包长度为17字节

Header(头)	Length(长度)	Actual Content(真实数据)
OxCAFE	0x00000C	HELLO, WORLD
2个字节	0x00000C==12，该字段为3字节	数据总共12个字节， 长度字段指的是数据的长度

由于数据包最前面加了2个字节的Header， 所以lengthFieldOffset为2 ， 说明长度字段是从第2个字节开始的，然后lengthFieldLength为3，说明长度字段本身占3个字节 。

解码后

Header	Length	Actual Content
0xCAFE	0x000C	HELLO, WORLD

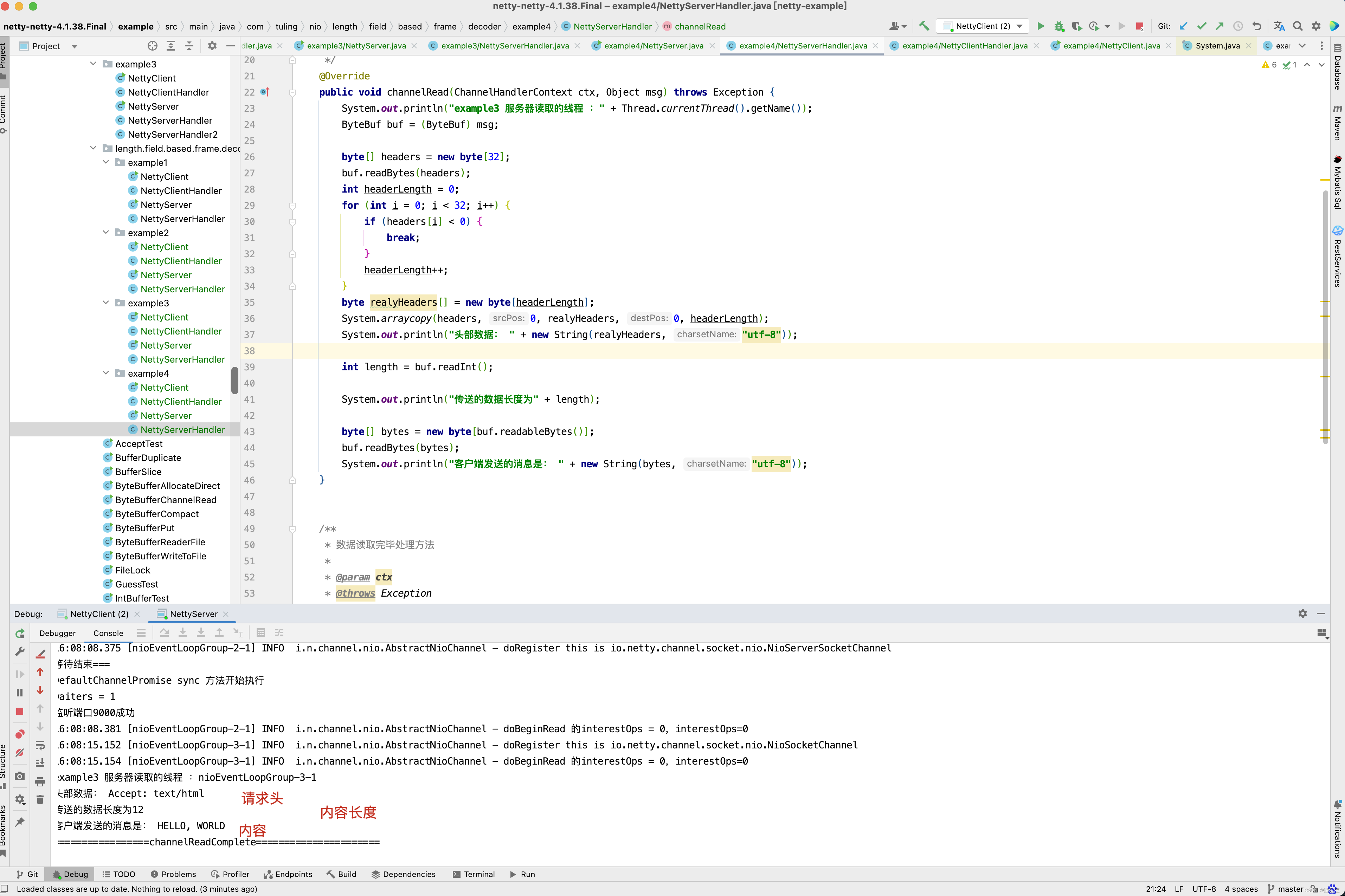

设置请求头为32个字节， Length 为4个字节 。

案例5

1. lengthFieldOffset=0 长度字段从第0个字节开始
2. lengthFieldLength=3 长度字段本身占3个字节
3. lengthAdjustment=2 需要调整2字节
4. initialBytesToStrip=0 解码后跳过0字节

整个包长度为17字节

Length（长度）	Header（头）	Actual Content（真实的数据）
0x00000C	OxCAFE	HELLO, WORLD
0x00000C==12，该字段为3字节	2字节	数据总共12字节，长度字段指的是数据的长度

  lengthFieldOffset为0 ，所以长度字段从0字节开始，lengthFieldLength为3，长度总共占3个字节，因为长度字段后面还剩余14个字节的总长度，但是长度字段的值为12，只表示了数据的长度，不包含头的长度，所以lengthAdjustment为2，就是12 + 2 = 14 ,计算出Header + Content的总长度 。

解码后

Length(长度)	Header(头)	Actual Content(真实的数据)
0x00000C	OxCAFE	HELLO, WORLD

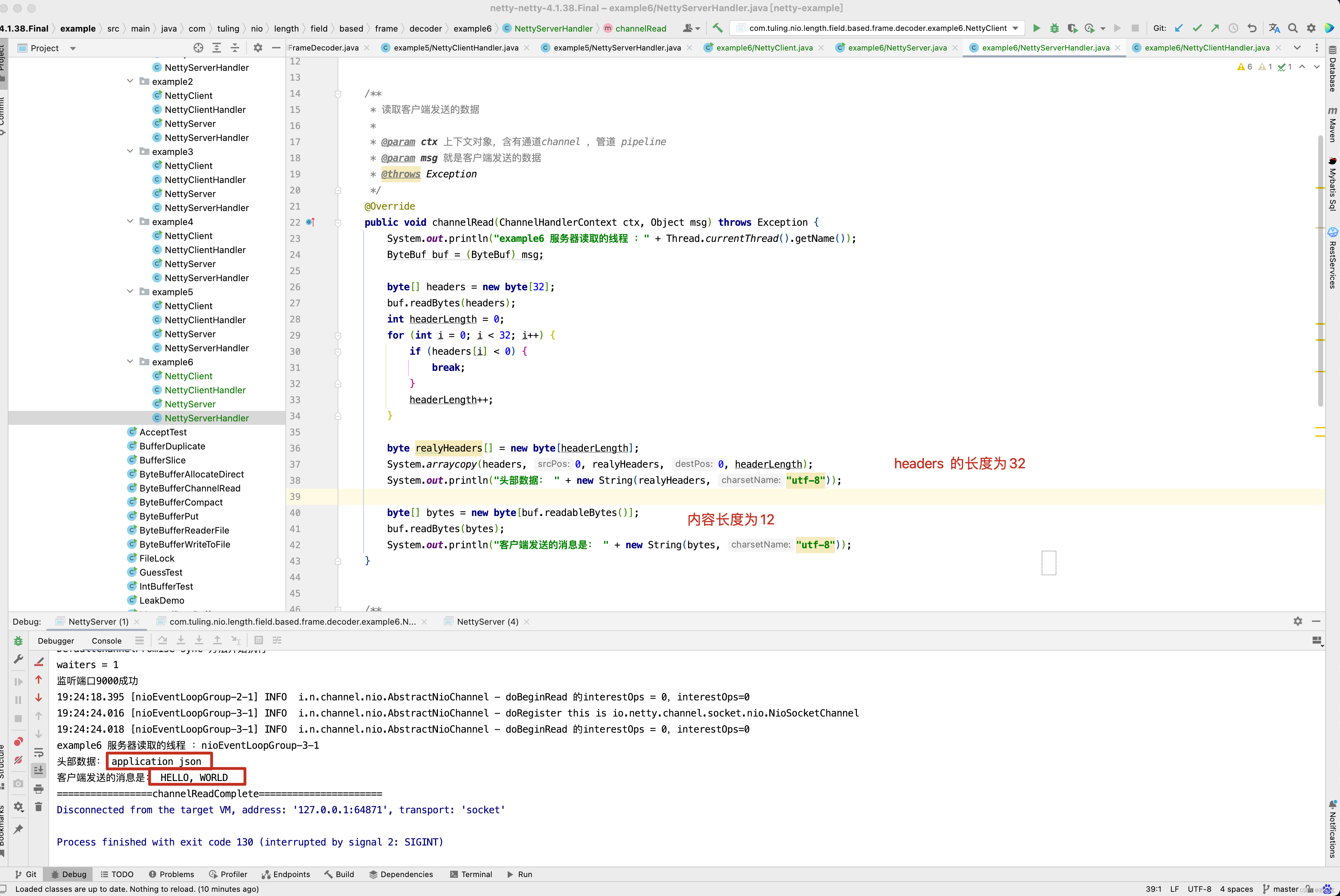

案例6：

1. lengthFieldOffset=1 长度字段从第1个字节开始
2. lengthFieldLength=2 长度字段本身占2个字节
3. lengthAdjustment=1 需要调整1字节
4. initialBytesToStrip=3 解码后跳过3字节

整个包的长度为16个字节

Header(头)	Length(长度)	Header(头)	Actual Content(真实的数据)
oxCA	0x000C	0xFE	HELLO, WORLD
1个字节	0x000C==12,该字段为2个字节	1个字节	数据总共12个字节，长度字段指的是数据的长度

这一次将Header分为两个1字节的部分，lengthFieldOffset为1表示长度从第1个字节开始，lenghFieldLength为2表示长度字段占2个字节，因为长度字段的值为12，只表示数据的长度，所以lenghAdjustment为1，12 + 1 = 13 ，表示Header 的第二部分加上数据总长度为13 ， 因为initialBytesToStrip为3，所以解码后跳过前3个字节 。

解码后

Header (头)	Actual Content(真实的数据)
0xFE	HELLO, WORLD

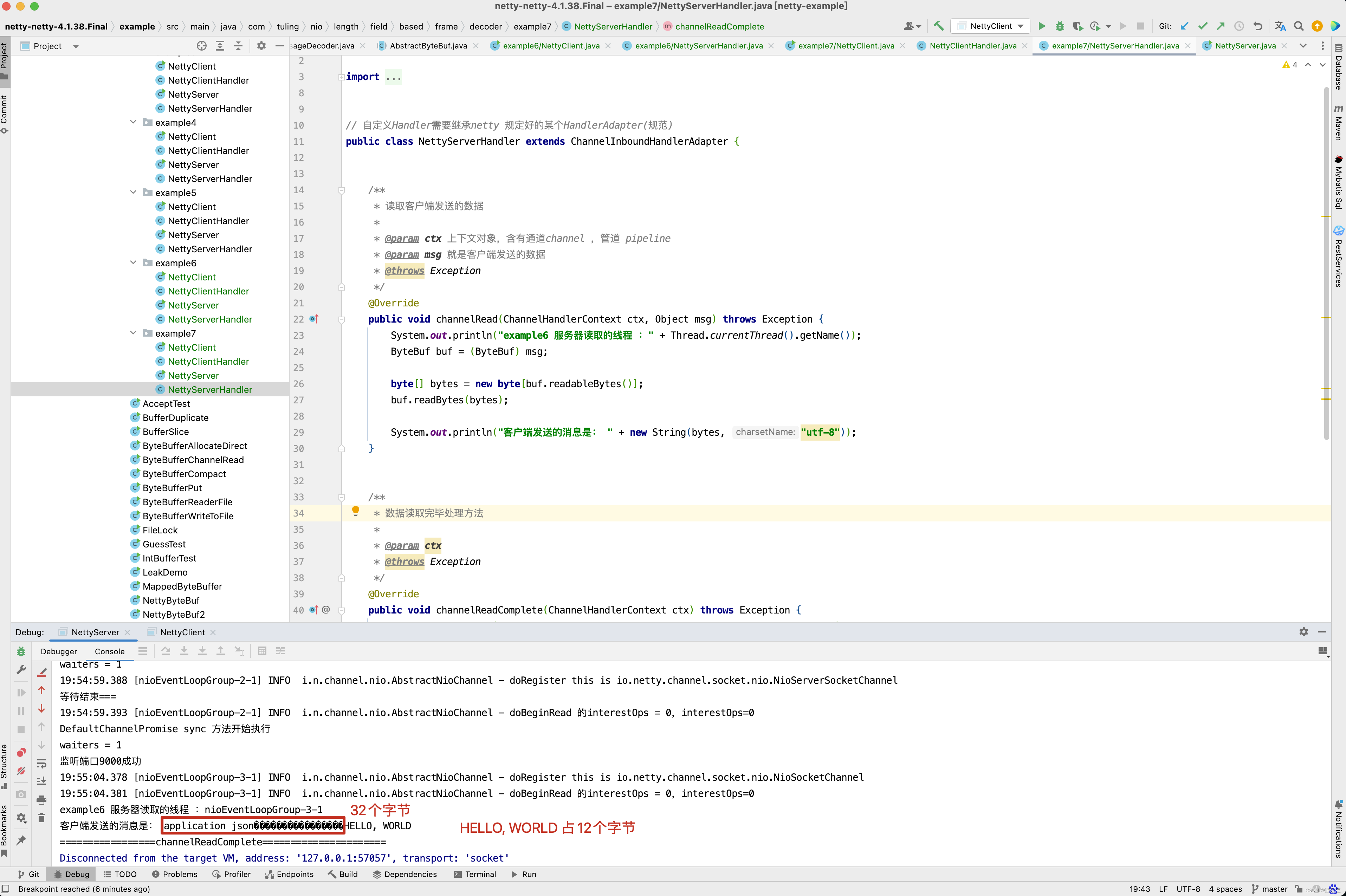

案例7：

1. lengthFieldOffset=1 长度字段从第1个字节开始
2. lengthFieldLength=2 长度字段本身占2个字节
3. lengthAdjustment=-3 需要调整 -3 字节
4. initialBytesToStrip=3 解码后跳过3字节

整个包的长度为16字节

Header(头)	Length(长度)	Header(头)	Actual Content(真实的数据)
0xCA	0x0010	0xFE	HELLO, WORLD
1字节	0x0010==16，该字段为2字节	1字节	数据总共12字节，长度字段指的是包的总长度

  这一次长度字段的值为16 ， 表示包的总长度 ， 所以lengthAdjustment为 -3 ， 16+ (-3)=13，表示Header的第二部分加数据部分的总长度为13字节。initialBytesToStrip为3，解码后跳过前3个字节。

解码后

Header(头)	Actual Content ( 真实的数据)
0xFE	HELLO, WORLD

7 个案例，每一个案例都举了一个例子，如果还不懂，可以将源代码下载下来，自己打断点调试。 此时再来分析LengthFieldBasedFrameDecoder的源码就很简单了。 LengthFieldBasedFrameDecoder继承了ByteToMessageDecoder。

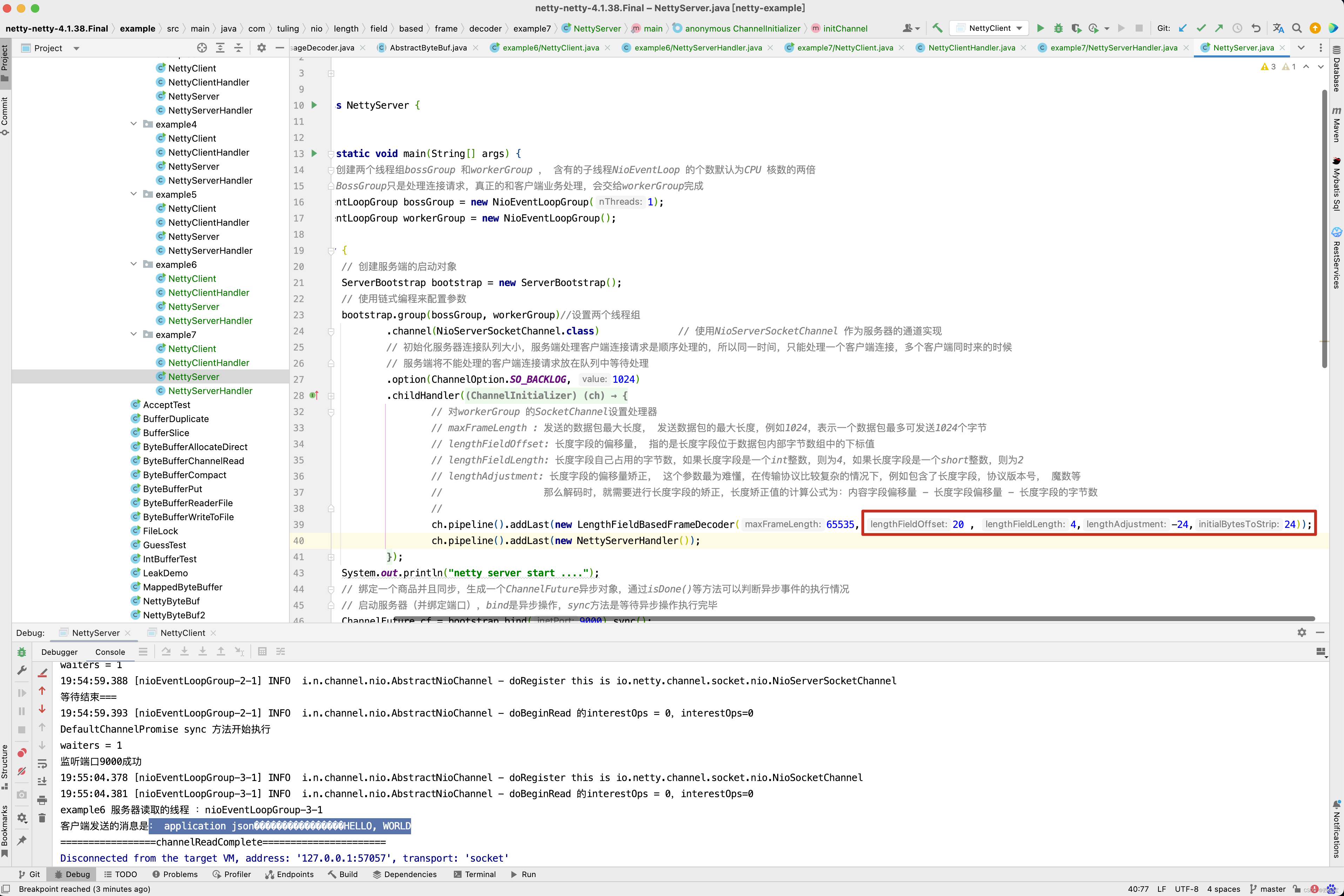

  这一行代码ch.pipeline().addLast(new LengthFieldBasedFrameDecoder(65535, 20 , 4,-24,24)) 会将LengthFieldBasedFrameDecoder加入到流水线中。

  因此会调用LengthFieldBasedFrameDecoder的channelRead()方法 。

public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
    // 1. channelRead()方法首先会判断msg是否为ByteBuf类型，只 有在是的情况下才会进行解码。这也是为什么将StringDecoder等
    // MessageToMessageCodec解码器放在ByteToMessageDecoder子类解码器 后面的原因，这时的msg一般是堆外直接内存DirectByteBuf，
    // 因为采 用堆外直接内存在传输时可以少一次复制。然后判断是否为第一次解 码，若是，则直接把msg赋值给cumulation(cumulation是读半包字节
    // 容器);若不是，则需要把msg写入cumulation中，写入之前要判断是 否需要扩容。
    if (msg instanceof ByteBuf) {
        // 解码后消息列表
        CodecOutputList out = CodecOutputList.newInstance();
        try {
            ByteBuf data = (ByteBuf) msg;
            // 是否为第一次解码
            first = cumulation == null;
            if (first) {
                // 在第一次解码时需要把data(data是msg的类型强转)赋给字节容器即可
                cumulation = data;
            } else {
                // 若不是第一次解码，则需要把msg 写入到cumulation中，写入前需要判断是否需要扩容
                cumulation = cumulator.cumulate(ctx.alloc(), cumulation, data);
            }
            // 从cumulation字节中解码出消息
            // 2. 把新读取到的数据写入cumulation后，调用callDecode()方 法。在callDecode()方法中会不断地调用子类的decode()方法，
            // 直到 当前cumulation无法继续解码。无法继续解码分两种情况:第一种情 况是无可读字节;第二种情况是经历过decode()方法后，可读字节数 没有任何变化。
            callDecode(ctx, cumulation, out);
        } catch (DecoderException e) {
            throw e;
        } catch (Exception e) {
            throw new DecoderException(e);

        } finally {
            // 3. 执行完callDecode()方法后，进入finally代码块进行收尾 工作。若cumulation不为空，且不可读时，需要把cumulation释放掉
            // 并赋空值，若连续16次(discardAfterReads的默认值)字节容器 cumulation中仍然有未被业务拆包器读取的数据，则需要进行一次压缩:
            // 将有效数据段整体移到容器首部，同时用一个成员变量 firedChannelRead来标识本次读取数据是否拆到了一个业务数据包，
            // 并触发fireChannelRead事件，将拆到的业务数据包传递给后续的 Handler，最后把out放回对象池中。

            // 当字节容器不为空且不可读时，需要释放，并置空，直接回收，将下次解码认为是第一次
            if (cumulation != null && !cumulation.isReadable()) {
                numReads = 0;
                cumulation.release();
                cumulation = null;
            } else if (++ numReads >= discardAfterReads) {
                // We did enough reads already try to discard some bytes so we not risk to see a OOME.
                // See https://github.com/netty/netty/issues/4275
                // 如果读取的字节数大于或等于discardAfterReads,则设置读取字节数为0 ， 并移除字节容器中的一部分读取的字节
                numReads = 0;
                discardSomeReadBytes();
            }

            int size = out.size();
            // firedChannelRead 属性在channelReadComplete()方法中被调用
            firedChannelRead |= out.insertSinceRecycled();
            // 遍历解码消息集合，转发消息到下一个Handler 处理器中
            fireChannelRead(ctx, out, size);
            // 回收解码消息集合，以便下次循环利用
            out.recycle();
        }
    } else {
        ctx.fireChannelRead(msg);
    }
}

  在上述channelRead()方法中，我们需要注意的是cumulation = cumulator.cumulate(ctx.alloc(), cumulation, data) 这一行代码，那什么时候会进入到这一行代码中去呢？ 我们回顾之前的例子。 之前是不是写过这样一个例子，来解决第一次发送 ByteBuf数据长度大于1024个字节时中文乱码问题不？

  之前知道，在NioSocketChannel的read()方法中，第一次读取数据时，默认情况下初始化ByteBuf的容量为1024，当客户端发送的数据大于1024时，此时就会分两次读取，在我们的例子中，第二次读取就会走cumulator.cumulate(ctx.alloc(), cumulation, data) 这一行代码 。

  cumulator的默认值为MERGE_CUMULATOR，接下来进入cumulate()方法。

public static final Cumulator MERGE_CUMULATOR = new Cumulator() {
    @Override
    public ByteBuf cumulate(ByteBufAllocator alloc, ByteBuf cumulation, ByteBuf in) {
        try {
            final ByteBuf buffer;
            // 判断是否需要扩容 ， 其逻辑与组合缓冲区类似
            if (cumulation.writerIndex() > cumulation.maxCapacity() - in.readableBytes()
                || cumulation.refCnt() > 1 || cumulation.isReadOnly()) {
                // Expand cumulation (by replace it) when either there is not more room in the buffer
                // or if the refCnt is greater then 1 which may happen when the user use slice().retain() or
                // duplicate().retain() or if its read-only.
                //
                // See:
                // - https://github.com/netty/netty/issues/2327
                // - https://github.com/netty/netty/issues/1764
                buffer = expandCumulation(alloc, cumulation, in.readableBytes());
            } else {
                buffer = cumulation;
            }
            // 把需要解码的字节写入读半包字节容器中
            buffer.writeBytes(in);
            return buffer;
        } finally {
            // We must release in in all cases as otherwise it may produce a leak if writeBytes(...) throw
            // for whatever release (for example because of OutOfMemoryError)
            // 非组合缓冲区，需要释放buf
            in.release();
        }
    }
};

  cumulate()方法的主要目的就是合并ByteBuf，为什么呢？ 就以本例子为分析对象。 在第一次从Channel中读取1024个字节时。

  会调用LengthFieldBasedFrameDecoder的decode()方法，而ByteBuf中可读字节数只有1024，而在NettyClientHandler的channelActive()中，我们写入到Buf中的数据为一个int数4个字节 + 1030 实际内容 ，总共为1034个字节，因此达不到读取条件，因此会将ByteBuf存储在cumulation，当第二次从Channel中读取数据时，此时会将上一次未读取的ByteBuf合并到本次读取的ByteBuf中，而cumulate()方法就是做这件事情 ，接下来进入callDecode()方法 。

protected void callDecode(ChannelHandlerContext ctx, ByteBuf in, List<Object> out) {
    try {
        // 循环解码
        while (in.isReadable()) {
            int outSize = out.size();
            // 判断是否已经有可用的消息
            if (outSize > 0) {
                // 触发下一个Handler 去处理这些解码出来的消息
                fireChannelRead(ctx, out, outSize);
                out.clear();

                // Check if this handler was removed before continuing with decoding.
                // If it was removed, it is not safe to continue to operate on the buffer.
                //
                // See:
                // - https://github.com/netty/netty/issues/4635
                // 检测Handler是否被从通道处理器上下文移除了，若被移除了，则不能继续操作
                if (ctx.isRemoved()) {
                    break;
                }
                outSize = 0;
            }
            // 获取字节容器的可读字节数
            int oldInputLength = in.readableBytes();
            // 解码字节buf中的数据为消息对象，并将其放入out 中，如果解码器被从通道处理器上下文移除了，则处理移除事件
            decodeRemovalReentryProtection(ctx, in, out);

            // Check if this handler was removed before continuing the loop.
            // If it was removed, it is not safe to continue to operate on the buffer.
            //
            // See https://github.com/netty/netty/issues/1664
            if (ctx.isRemoved()) {
                break;
            }

            if (outSize == out.size()) {
                // 如果可读字节数无变化，则说明解码失败，无须继续解码
                if (oldInputLength == in.readableBytes()) {
                    break;
                } else {
                    continue;
                }
            }
            // 异常
            if (oldInputLength == in.readableBytes()) {
                throw new DecoderException(
                        StringUtil.simpleClassName(getClass()) +
                                ".decode() did not read anything but decoded a message.");
            }
            // 是否只能解码一次
            if (isSingleDecode()) {
                break;
            }
        }
    } catch (DecoderException e) {
        throw e;
    } catch (Exception cause) {
        throw new DecoderException(cause);
    }
}

  如果decodeRemovalReentryProtection()方法前后可读取字节数没有变化，则说明解码失败，直接退出循环。 那decodeRemovalReentryProtection()方法做了哪些事情呢？

final void decodeRemovalReentryProtection(ChannelHandlerContext ctx, ByteBuf in, List<Object> out)
        throws Exception {
    decodeState = STATE_CALLING_CHILD_DECODE;
    try {
        // 由子类完成
        decode(ctx, in, out);
    } finally {
        // Channel 的处理器是否正在移除
        boolean removePending = decodeState == STATE_HANDLER_REMOVED_PENDING;
        decodeState = STATE_INIT;
        if (removePending) {
            // 处理Handler 从通道处理器移除事件
            handlerRemoved(ctx);
        }
    }
}

  我们以LengthFieldBasedFrameDecoder为例子，分析decode()方法 。

protected final void decode(ChannelHandlerContext ctx, ByteBuf in, List<Object> out) throws Exception {
    Object decoded = decode(ctx, in);
    if (decoded != null) {
        out.add(decoded);
    }
}

protected Object decode(ChannelHandlerContext ctx, ByteBuf in) throws Exception {
    if (discardingTooLongFrame) {
        // 丢弃模式
        discardingTooLongFrame(in);
    }

    // 判断缓冲区中可读的字节数是否小于长度字节的偏移量
    if (in.readableBytes() < lengthFieldEndOffset) {
        // 说明长度字段的包都还不完整， 半包
        return null;
    }

    // 执行到这里，说明可以解析出长度字段的值了 。
    // 计算出长度字节开始的偏移量
    int actualLengthFieldOffset = in.readerIndex() + lengthFieldOffset;
    // 获取长度字段的值， 不包括lengthAdjustment的调整值
    long frameLength = getUnadjustedFrameLength(in, actualLengthFieldOffset, lengthFieldLength, byteOrder);

    // 如果数据帧长度小于0 ， 说明是错误的数据包
    if (frameLength < 0) {
        // 内部会跳过这个数据包的字节数， 并抛出异常
        failOnNegativeLengthField(in, frameLength, lengthFieldEndOffset);
    }

    // 套用前面的公式，长度字段后的数据字节数  = 长度字段的值 + lengthAdjustment
    // frameLength就是长度字段的值， 加上 lengthAdjustment等于长度字段后的数据字节数
    // lengthFieldEndOffset为lengthFieldOffset+lengthFieldLength
    // 那说明最后计算出的frameLength就是整个数据包的长度
    frameLength += lengthAdjustment + lengthFieldEndOffset;
    // 判断是否为错误的数据包
    if (frameLength < lengthFieldEndOffset) {
        failOnFrameLengthLessThanLengthFieldEndOffset(in, frameLength, lengthFieldEndOffset);
    }
    // 整个数据包的长度是否大于最大帧长度
    // 丢弃模式就是在这里开启的
    // 如果数据包长度大于最大长度
    if (frameLength > maxFrameLength) {
        // 丢弃超出的部分，丢弃模式 。 对超出部分进行处理
        exceededFrameLength(in, frameLength);
        return null;
    }

    // never overflows because it's less than maxFrameLength

    // 执行到这里说明是正常模式
    // 数据包的大小
    int frameLengthInt = (int) frameLength;
    /// 判断缓冲区可读字节数是否小于数据包的字节数
    if (in.readableBytes() < frameLengthInt) {
        // 半包，等于再来解析
        return null;
    }
    // 执行到这里说明缓冲区数据已经包含了数据包
    // 跳过的字节数是否大于数据包的长度
    if (initialBytesToStrip > frameLengthInt) {
        failOnFrameLengthLessThanInitialBytesToStrip(in, frameLength, initialBytesToStrip);
    }
    // 跳过的字节数是否大于数据包的长度
    in.skipBytes(initialBytesToStrip);

    // extract frame
    // 解码
    // 获取当前可读下标
    int readerIndex = in.readerIndex();
    // 获取跳过后的真实数据长度
    int actualFrameLength = frameLengthInt - initialBytesToStrip;
    // 更新一下可读下标
    ByteBuf frame = extractFrame(ctx, in, readerIndex, actualFrameLength);
    // 返回数据
    in.readerIndex(readerIndex + actualFrameLength);
    return frame;
}

private void discardingTooLongFrame(ByteBuf in) {
    // 保存还需要丢弃多少字节
    long bytesToDiscard = this.bytesToDiscard;
    // 获取当前可以丢弃的字节数， 有可能出现半包情况
    int localBytesToDiscard = (int) Math.min(bytesToDiscard, in.readableBytes());
    // 丢弃
    in.skipBytes(localBytesToDiscard);
    // 更新还需要丢弃的字节数
    bytesToDiscard -= localBytesToDiscard;
    this.bytesToDiscard = bytesToDiscard;
    // 是否需要快速失败，回到上面的逻辑
    failIfNecessary(false);
}

 /**
 * Decodes the specified region of the buffer into an unadjusted frame length.  The default implementation is
 * capable of decoding the specified region into an unsigned 8/16/24/32/64 bit integer.  Override this method to
 * decode the length field encoded differently.  Note that this method must not modify the state of the specified
 * buffer (e.g. {@code readerIndex}, {@code writerIndex}, and the content of the buffer.)
 *
 * @throws DecoderException if failed to decode the specified region
 * 解析长度字段的值
 * offset : 长度字段开始的偏移量
 * length : 长度字节的字节数
 */
protected long getUnadjustedFrameLength(ByteBuf buf, int offset, int length, ByteOrder order) {
    // 大小端排序
    buf = buf.order(order);
    // 长度字段的值
    long frameLength;
    // 根据长度字段的字节数，获取长度字段的值
    switch (length) {
    case 1:
        // byte
        frameLength = buf.getUnsignedByte(offset);
        break;
    case 2:
        // short
        frameLength = buf.getUnsignedShort(offset);
        break;
    case 3:
        // int 占32位，这里取出后24位，返回int类型
        frameLength = buf.getUnsignedMedium(offset);
        break;
    case 4:
        // int
        frameLength = buf.getUnsignedInt(offset);
        break;
    case 8:
        // long
        frameLength = buf.getLong(offset);
        break;
    default:
        throw new DecoderException(
                "unsupported lengthFieldLength: " + lengthFieldLength + " (expected: 1, 2, 3, 4, or 8)");
    }
    // 返回长度字段的值
    return frameLength;
}

// frameLength ：数据包的长度
private void exceededFrameLength(ByteBuf in, long frameLength) {
    // 数据包长度-可读字节数 两种模式
    // 1.数据包总长度为100，可读字节数为50 ， 说明还剩下50个字节需要丢弃但还未接收到
    // 2.数据包总长度为100，可读的字节数为150，说明缓冲区已经包含了整个数据包
    long discard = frameLength - in.readableBytes();
    // 记录一下最大的数据包的长度
    tooLongFrameLength = frameLength;

    if (discard < 0) {
        // buffer contains more bytes then the frameLength so we can discard all now
        // 说明是第二种情况，直接丢弃当前数据包
        in.skipBytes((int) frameLength);
    } else {
        // 说明是第一种情况，还有部分数据未接收到。
        // Enter the discard mode and discard everything received so far.
        // 开启丢弃模式
        discardingTooLongFrame = true;
        // 记录下次还需要丢弃多少字节
        bytesToDiscard = discard;
        // 丢弃缓冲区所有的数据
        in.skipBytes(in.readableBytes());
    }
    // 跟进去
    failIfNecessary(true);
}

// 程序最终会执行fail()方法并抛出TooLongFrameException异常
private void fail(long frameLength) {
    // 丢弃完成或未完成都抛出异常
    if (frameLength > 0) {
        throw new TooLongFrameException(
                        "Adjusted frame length exceeds " + maxFrameLength +
                        ": " + frameLength + " - discarded");
    } else {
        throw new TooLongFrameException(
                        "Adjusted frame length exceeds " + maxFrameLength +
                        " - discarding");
    }
}



// 获取真实的数据
// index : 可读的下标
// length : 要读取的长度
protected ByteBuf extractFrame(ChannelHandlerContext ctx, ByteBuf buffer, int index, int length) {
    return buffer.retainedSlice(index, length);
}

private void failIfNecessary(boolean firstDetectionOfTooLongFrame) {
    if (bytesToDiscard == 0) {
        // Reset to the initial state and tell the handlers that
        // the frame was too large.
        // 说明需要丢弃的数据已经丢弃完成
        // 保存一下被丢弃的数据包的长度
        long tooLongFrameLength = this.tooLongFrameLength;

        this.tooLongFrameLength = 0;
        // 关闭丢弃模式
        discardingTooLongFrame = false;
        // failFast : 默认为true
        // firstDetectionOfTooLongFrame : 传入true
        if (!failFast || firstDetectionOfTooLongFrame) {
            // 快速失败
            fail(tooLongFrameLength);
        }
    } else {
        // 说明还未丢弃完成
        // Keep discarding and notify handlers if necessary.
        if (failFast && firstDetectionOfTooLongFrame) {
            // 快速失败
            fail(tooLongFrameLength);
        }
    }
}

  在整个分析过程中，我们着重注意LengthFieldBasedFrameDecoder的decode()方法 。

  如果本次解析得到的对象不为空，则表明解析成功，将对象添加到out集合中。 而在LengthFieldBasedFrameDecoder的父类ByteToMessageDecoder的channelRead()的finally代码块中，有一个fireChannelRead()方法。

  这个方法会遍历所有的out集合中的对象，并传递给一下个Handler。并调用下一个Handler的channelRead()方法 。

static void fireChannelRead(ChannelHandlerContext ctx, CodecOutputList msgs, int numElements) {
    for (int i = 0; i < numElements; i ++) {
        ctx.fireChannelRead(msgs.getUnsafe(i));
    }
}

  程序执行到这里，我们应该对LengthFieldBasedFrameDecoder的源码有一定的了解，对于解决之前乱码问题的原理也知道了，在这里总节一下，当第一次从Channel中读取到1024个字节到ByteBuf中，先将这个ByteBuf缓存在LengthFieldBasedFrameDecoder的cumulation字段中，再通过decode()方法进行解码，解码前先读取4个字节，注意这里调用的是getUnsignedInt()方法，不存在读索引的移动，而4个字节的内容长度为1030，而本次发送的内容总长度为1030 + 4（头部int占4个字节） = 1034个字节，而ByteBuf中总共只有1024个字节，因此本次解析失败，等待下一次从Channel中读取ByteBuf ，当第二次从Channel中读取字节时，此时ButeBuf中有10个字节，先调用cumulator.cumulate(ctx.alloc(), cumulation, data)方法将本次读取的字节和上一次读取的字节合并，再调用LengthFieldBasedFrameDecoder的decode进行解码，解码时，发现合并后的ByteBuf中有1034个字节，已经达到解析条件，因此调用buffer.retainedSlice(index, length) 方法，返回读取的ByteBuf并添加到out中，在ByteToMessageDecoder的channelRead()方法中的finally中，调用fireChannelRead(ctx, out, size)方法，将新组装的ByteBuf传递到一下个Handler中。 当然，到这里，我们已经对 RecvByteBufAllocator内存分配计算 这篇博客的第三种方案的原理已经做了详细的解析。关于LengthFieldBasedFrameDecoder这一块的源码解析也告一段落 。

DelimiterBasedFrameDecoder源码解析

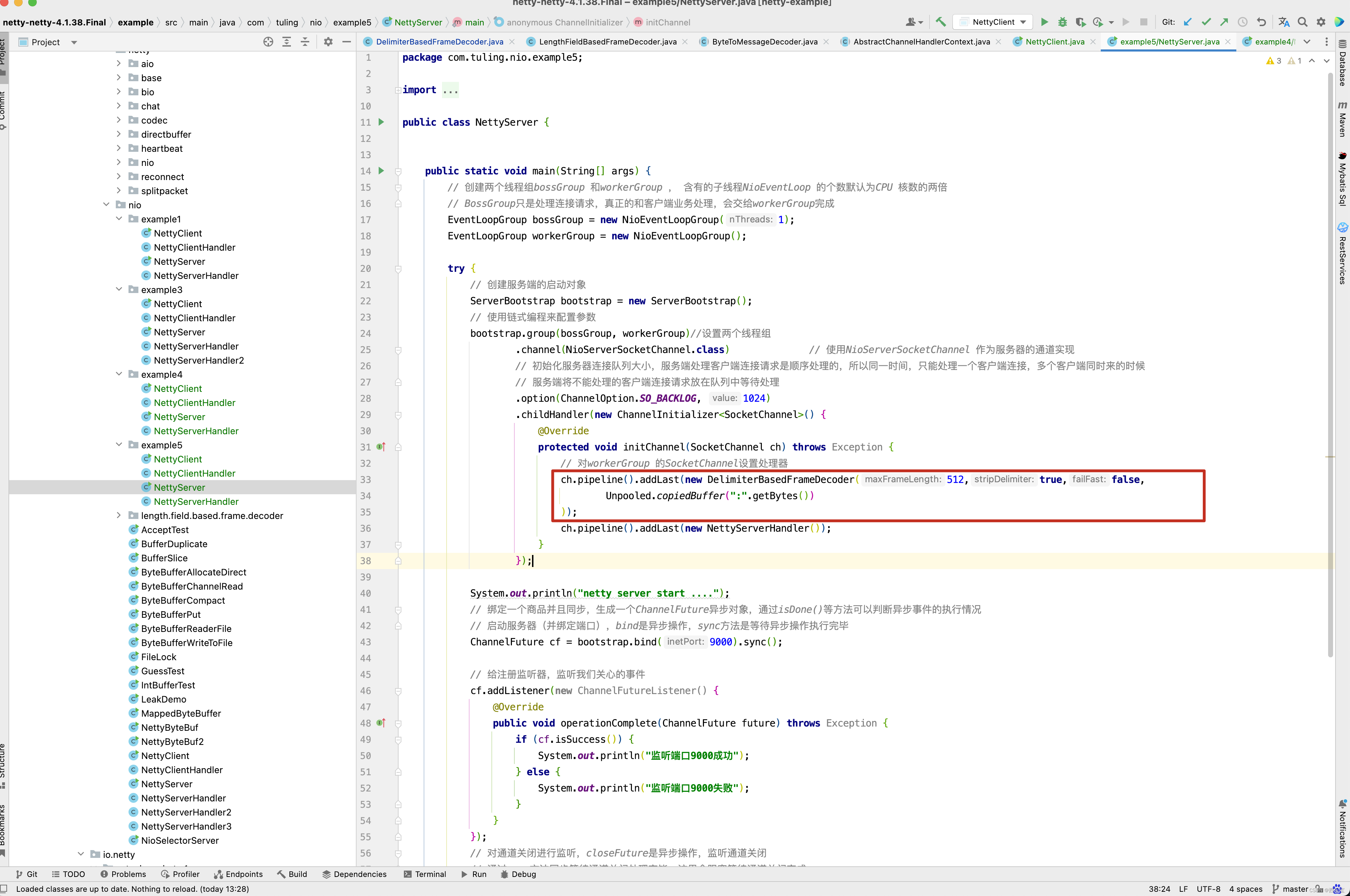

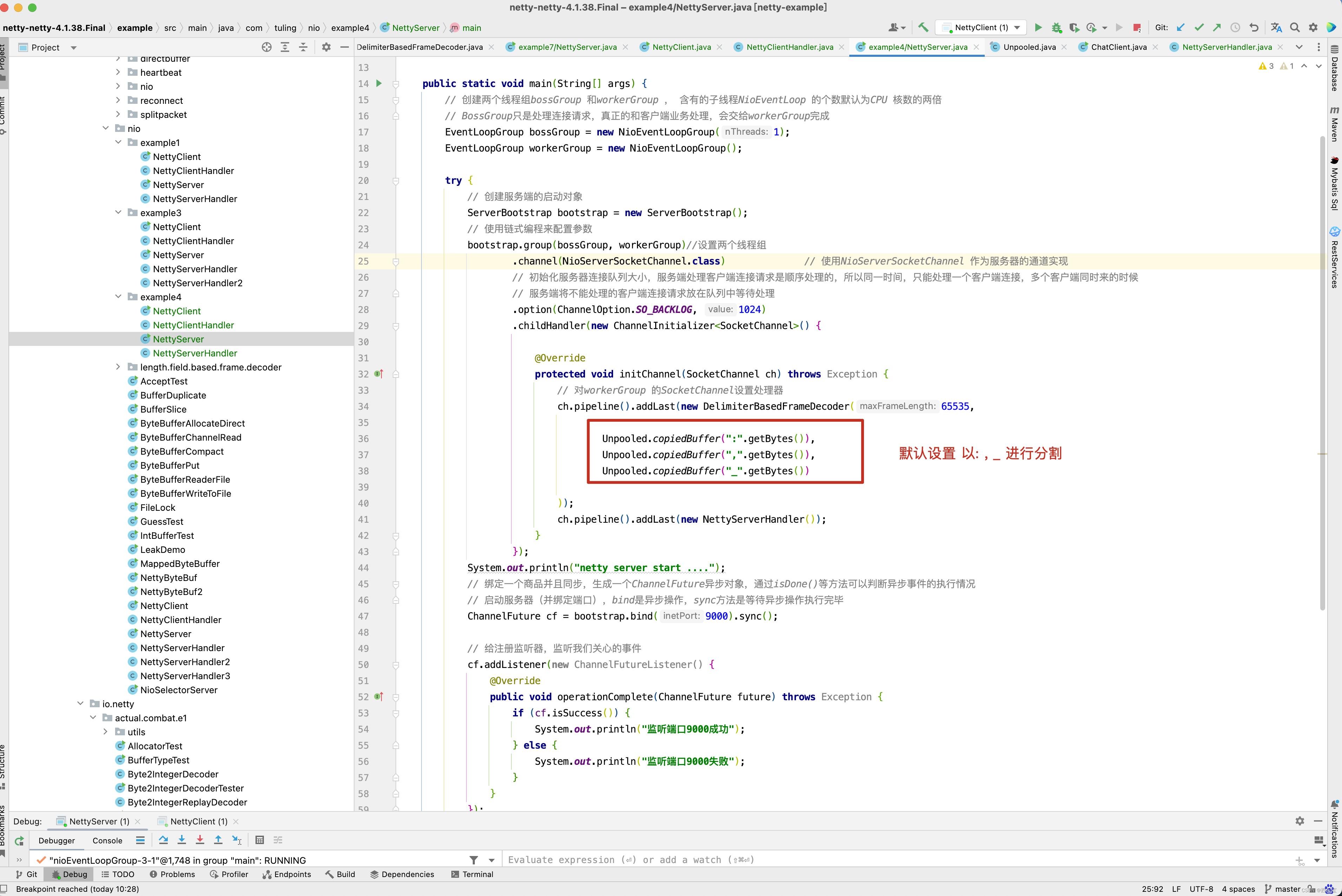

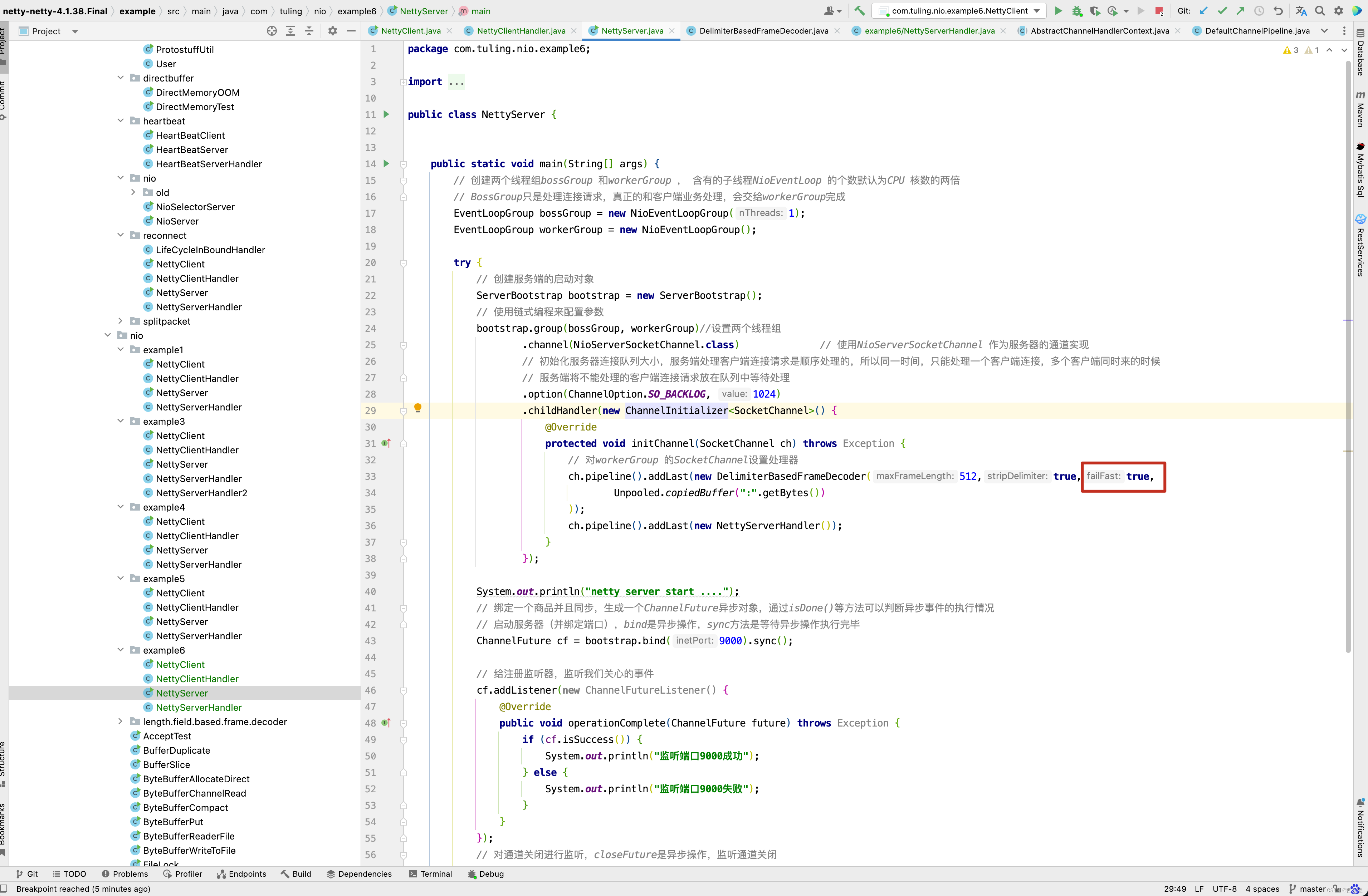

  先来看一个例子。

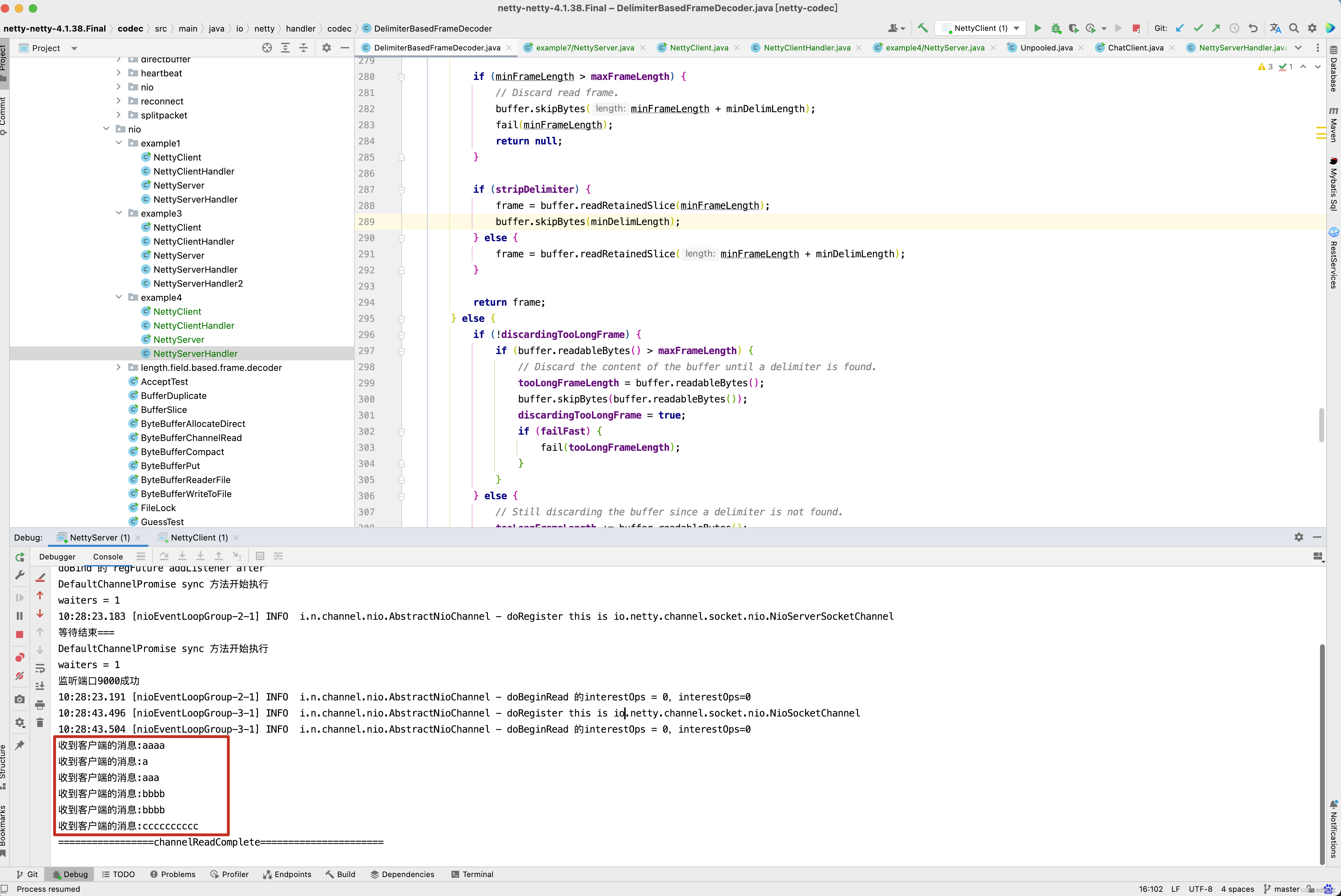

  最终打印数据如下：

  自定义分隔符解码器DelimiterBasedFrameDecoder也是实现了ByteToMessageDecoder，他的源码和LengthFieldBasedFrameDecoder非常类似 。

public class DelimiterBasedFrameDecoder extends ByteToMessageDecoder {
    private final ByteBuf[] delimiters; //自定义多个分隔符，可以使用多个
    private final int maxFrameLength;       // 每个消息段落的最大长度
    private final boolean stripDelimiter;       // 解码消息时，是否丢弃分隔符
    private final boolean failFast;         // 遇到错误时，是否抛出异常
    private boolean discardingTooLongFrame;         // 状态变量，是否正在丢弃一个段的消息
    private int tooLongFrameLength;             //丢弃总长度
    /** Set only when decoding with "\n" and "\r\n" as the delimiter.  */
    private final LineBasedFrameDecoder lineBasedDecoder;                   // \r \n 的解码器

    public DelimiterBasedFrameDecoder(
            int maxFrameLength, boolean stripDelimiter, boolean failFast, ByteBuf... delimiters) {
        validateMaxFrameLength(maxFrameLength);
        if (delimiters == null) {
            throw new NullPointerException("delimiters");
        }
        if (delimiters.length == 0) {
            throw new IllegalArgumentException("empty delimiters");
        }
        // delimiters里的分隔符是否是 \r \n
        if (isLineBased(delimiters) && !isSubclass()) {
            lineBasedDecoder = new LineBasedFrameDecoder(maxFrameLength, stripDelimiter, failFast);
            this.delimiters = null;
        } else {
            // 创建数组
            this.delimiters = new ByteBuf[delimiters.length];
            for (int i = 0; i < delimiters.length; i ++) {
                ByteBuf d = delimiters[i];
                validateDelimiter(d);
                // 创建d的分区放入数组
                this.delimiters[i] = d.slice(d.readerIndex(), d.readableBytes());
            }
            lineBasedDecoder = null;
        }
        this.maxFrameLength = maxFrameLength;
        this.stripDelimiter = stripDelimiter;
        this.failFast = failFast;
    }
}

/** Returns true if the delimiters are "\n" and "\r\n".  */
// 判断是否是以 \r \n 分割
private static boolean isLineBased(final ByteBuf[] delimiters) {
    if (delimiters.length != 2) {
        return false;
    }
    ByteBuf a = delimiters[0];
    ByteBuf b = delimiters[1];
    if (a.capacity() < b.capacity()) {
        a = delimiters[1];
        b = delimiters[0];
    }
    return a.capacity() == 2 && b.capacity() == 1
            && a.getByte(0) == '\r' && a.getByte(1) == '\n'
            && b.getByte(0) == '\n';
}

  接下来看他的decode()方法和LengthFieldBasedFrameDecoder一样，都是先进行解码，如果解码成功，则将解码后的对象添加到out中。

protected final void decode(ChannelHandlerContext ctx, ByteBuf in, List<Object> out) throws Exception {
    Object decoded = decode(ctx, in);
    if (decoded != null) {
        out.add(decoded);
    }
}
protected Object decode(ChannelHandlerContext ctx, ByteBuf buffer) throws Exception {
    // 如果分割符是以\r\n，则用lineBasedDecoder解码器解析
    if (lineBasedDecoder != null) {
        // 此类相当于lineBasedDecoder
        return lineBasedDecoder.decode(ctx, buffer);
    }
    // Try all delimiters and choose the delimiter which yields the shortest frame.
    int minFrameLength = Integer.MAX_VALUE;
    ByteBuf minDelim = null;
    // 循环所有的分隔符， 挨个去匹配
    for (ByteBuf delim: delimiters) {
        // 匹配分隔符的起始位置
        int frameLength = indexOf(buffer, delim);
        // 大于0 ， 并且小于int最大值，说明匹配成功
        if (frameLength >= 0 && frameLength < minFrameLength) {
            minFrameLength = frameLength;
            minDelim = delim;
        }
    }

    // 如果匹配成功
    if (minDelim != null) {
        // 分隔符的capacity 就代表了分配符的长度
        int minDelimLength = minDelim.capacity();
        ByteBuf frame;
        // 如果之前已经开始丢弃字节
        if (discardingTooLongFrame) {
            // We've just finished discarding a very large frame.
            // Go back to the initial state.
            // 恢复标记位
            discardingTooLongFrame = false;
            // 跳过minFrameLength + 分隔符的长度，表示丢弃了前一个完整的消息
            buffer.skipBytes(minFrameLength + minDelimLength);
            int tooLongFrameLength = this.tooLongFrameLength;
            // 丢弃的字节总数
            this.tooLongFrameLength = 0;
            if (!failFast) {
                fail(tooLongFrameLength);
            }
            return null;
        }
        // 消息的长度大于阈值
        if (minFrameLength > maxFrameLength) {
            // Discard read frame.
            // 丢弃一个消息
            buffer.skipBytes(minFrameLength + minDelimLength);
            fail(minFrameLength);
            return null;
        }

        // 丢弃分隔符
        if (stripDelimiter) {
            // 返回一个消息的frame
            frame = buffer.readRetainedSlice(minFrameLength);
            // 丢弃分隔符
            buffer.skipBytes(minDelimLength);
        } else {
            // 返回一个消息，包括了分隔符
            frame = buffer.readRetainedSlice(minFrameLength + minDelimLength);
        }
        return frame;
    } else {                        // 没找到分隔符的位置
        // 正常情况
        if (!discardingTooLongFrame) {
            // 如果可读字节大于最大长度限制
           if (buffer.readableBytes() > maxFrameLength) {
                // Discard the content of the buffer until a delimiter is found.
                tooLongFrameLength = buffer.readableBytes();
                // 丢弃字节
                buffer.skipBytes(buffer.readableBytes());
                // 标记丢弃的状态
                discardingTooLongFrame = true;
                if (failFast) {
                    fail(tooLongFrameLength);
                }
            }
        } else {
            // 之前discardingTooLongFrame已经设置为true
            // Still discarding the buffer since a delimiter is not found.
            // 增加总丢弃的数量
            tooLongFrameLength += buffer.readableBytes();
            // 继续丢弃字节
            buffer.skipBytes(buffer.readableBytes());
        }
        return null;
    }
}

private void fail(long frameLength) {
    if (frameLength > 0) {
        throw new TooLongFrameException(
                        "frame length exceeds " + maxFrameLength +
                        ": " + frameLength + " - discarded");
    } else {
        throw new TooLongFrameException(
                        "frame length exceeds " + maxFrameLength +
                        " - discarding");
    }
}

/**
 * Returns the number of bytes between the readerIndex of the haystack and
 * the first needle found in the haystack.  -1 is returned if no needle is
 * found in the haystack.
 */
private static int indexOf(ByteBuf haystack, ByteBuf needle) {
    // 循环输入的字节流缓冲区，假设为 a b c d e
    for (int i = haystack.readerIndex(); i < haystack.writerIndex(); i ++) {
        // 从a[0]位置开始找
        int haystackIndex = i;
        int needleIndex;
        // 循环分隔符
        for (needleIndex = 0; needleIndex < needle.capacity(); needleIndex ++) {
            // 如果分隔符与haystack.getByte(haystackIndex) 不同，则结束当前循环
            // haystack.getByte(haystackIndex) 从b开始继续查询
            if (haystack.getByte(haystackIndex) != needle.getByte(needleIndex)) {
                break;
            } else {
                haystackIndex ++;
                // 依次拿出bcde进行匹配，如果输出的缓冲区达到了末尾 ， 并且分隔符缓冲区还没有达到末尾，说明匹配失败
                if (haystackIndex == haystack.writerIndex() &&
                    needleIndex != needle.capacity() - 1) {
                    return -1;
                }
            }
        }

        // 如果分隔符缓冲区达到末尾 ，还没有发生上面的情况，说明匹配到了
        if (needleIndex == needle.capacity()) {
            // Found the needle from the haystack!
            // i 减去haystack.readerIndex()的位置就是分隔符的位置
            return i - haystack.readerIndex();
        }
    }
    return -1;
}

  从之前的例4来看。

  客户端写了一个字符串aaaa,a_aaa:bbbb:bbbb:cccccccccc:，而我们DelimiterBasedFrameDecoder中定义的分割符为 : , _ ，因此他会遍历我们的分隔符 : , _ ，从传入的ByteBuf （内容为 aaaa,a_aaa:bbbb:bbbb:cccccccccc: ）中找到分割符索引最小的位置同，如 aaaa,a_aaa:bbbb:bbbb:cccccccccc: 字符串，分隔符索引最小的位置为红色逗号位置为4 ，因此会调用readRetainedSlice()方法，获取本次读取到的ByteBuf，此时未读取的字符串内容为 a_aaa:bbbb:bbbb:cccccccccc: ，同样的方式，分隔符索引最小的位置为红色下划线位置为1，因此第二次读取的字符为a，其他情况以此类推，这个例子中主要运行的代码在decode()方法的加粗代码。当然啦，有人可能对丢弃这一块的逻辑有所困惑，可以通过一个例子来分析上述源码，如果要测试丢弃这一块的逻辑，在创建DelimiterBasedFrameDecoder时，需要设置maxFrameLength参数。


  关于这一块代码的源码理解方面，小伙伴可以将代码下载下来，然后打断点调试去理解，注释也写得非常清楚了，这里就不再赘述 。

  这里还有一点需要注意，在NettyServerHandler中实现了exceptionCaught()异常。

  那这个异常什么时候调用呢？ 我们还是以DelimiterBasedFrameDecoder为例子来测试异常处理流程。

  和example5例子的区别是DelimiterBasedFrameDecoder的failFast参数设置为true，而这个字段的含义是遇到错误时，是否抛出异常。

  进入fail()方法。 抛出TooLongFrameException异常

  最终被invokeChannelRead()方法异常捕获，进入

private void invokeChannelRead(Object msg) {
    if (invokeHandler()) {
        try {
            ((ChannelInboundHandler) handler()).channelRead(this, msg);
        } catch (Throwable t) {
            notifyHandlerException(t);
        }
    } else {
        fireChannelRead(msg);
    }
}


private void notifyHandlerException(Throwable cause) {
    if (inExceptionCaught(cause)) {
        if (logger.isWarnEnabled()) {
            logger.warn(
                    "An exception was thrown by a user handler " +
                            "while handling an exceptionCaught event", cause);
        }
        return;
    }

    invokeExceptionCaught(cause);
}

private void invokeExceptionCaught(final Throwable cause) {
    if (invokeHandler()) {
        try {
            handler().exceptionCaught(this, cause);
        } catch (Throwable error) {
            if (logger.isDebugEnabled()) {
                logger.debug(
                    "An exception {}" +
                    "was thrown by a user handler's exceptionCaught() " +
                    "method while handling the following exception:",
                    ThrowableUtil.stackTraceToString(error), cause);
            } else if (logger.isWarnEnabled()) {
                logger.warn(
                    "An exception '{}' [enable DEBUG level for full stacktrace] " +
                    "was thrown by a user handler's exceptionCaught() " +
                    "method while handling the following exception:", error, cause);
            }
        }
    } else {
        fireExceptionCaught(cause);
    }
}

// 最终调用我们的业务方法处理异常
public void exceptionCaught(ChannelHandlerContext ctx, Throwable cause) throws Exception {
    cause.printStackTrace();
    ctx.close();
}

心跳检测用例源码分析

  这个用例的主要功能就是每3秒检测一次是否没有读事件，如果连续3次没有检测到读事件，通知客户端关闭链接，先看服务端代码 。

public class HeartBeatServer {

    public static void main(String[] args) throws Exception {
        EventLoopGroup boss = new NioEventLoopGroup();
        EventLoopGroup worker = new NioEventLoopGroup();
        try {
            ServerBootstrap bootstrap = new ServerBootstrap();
            bootstrap.group(boss, worker)
                    .channel(NioServerSocketChannel.class)
                    .childHandler(new ChannelInitializer<SocketChannel>() {
                        @Override
                        protected void initChannel(SocketChannel ch) throws Exception {
                            ChannelPipeline pipeline = ch.pipeline();
                            pipeline.addLast("decoder", new StringDecoder());
                            pipeline.addLast("encoder", new StringEncoder());
                            //IdleStateHandler的readerIdleTime参数指定超过3秒还没收到客户端的连接，
                            //会触发IdleStateEvent事件并且交给下一个handler处理，下一个handler必须
                            //实现userEventTriggered方法处理对应事件
                            pipeline.addLast(new IdleStateHandler(3, 0, 0, TimeUnit.SECONDS));
                            pipeline.addLast(new HeartBeatServerHandler());
                        }
                    });
            System.out.println("netty server start。。");
            ChannelFuture future = bootstrap.bind(9000).sync();
            future.channel().closeFuture().sync();
        } catch (Exception e) {
            e.printStackTrace();
        } finally {
            worker.shutdownGracefully();
            boss.shutdownGracefully();
        }
    }
}

public class HeartBeatServerHandler extends SimpleChannelInboundHandler<String> {
    int readIdleTimes = 0;

    @Override
    public void channelReadComplete(ChannelHandlerContext ctx) throws Exception {
        super.channelReadComplete(ctx);
        // 保证连续3次都没有读事件，因此每次发生读完成事件，就重置readIdleTimes
        readIdleTimes = 0 ;
    }


    @Override
    protected void channelRead0(ChannelHandlerContext ctx, String s) throws Exception {
        System.out.println(" ====== > [server] message received : " + s);
        if ("Heartbeat Packet".equals(s)) {
            ctx.channel().writeAndFlush("ok");
        } else {
            System.out.println(" 其他信息处理 ... ");
        }
    }

    @Override
    public void userEventTriggered(ChannelHandlerContext ctx, Object evt) throws Exception {
        IdleStateEvent event = (IdleStateEvent) evt;

        String eventType = null;
        switch (event.state()) {
            case READER_IDLE:
                eventType = "读空闲";
                readIdleTimes++; // 读空闲的计数加1
                break;
            case WRITER_IDLE:
                eventType = "写空闲";
                // 不处理
                break;
            case ALL_IDLE:
                eventType = "读写空闲";
                // 不处理
                break;
        }

        System.out.println(ctx.channel().remoteAddress() + "超时事件：" + eventType);
        if (readIdleTimes > 3) {
            System.out.println(" [server]读空闲超过3次，关闭连接，释放更多资源");
            ctx.channel().writeAndFlush("idle close");
            ctx.channel().close();
        }
    }
    @Override
    public void channelActive(ChannelHandlerContext ctx) throws Exception {
        System.err.println("=== " + ctx.channel().remoteAddress() + " is active ===");
    }
}

  接下来看客户端代码 。

public class HeartBeatClient {
    public static void main(String[] args) throws Exception {
        EventLoopGroup eventLoopGroup = new NioEventLoopGroup();
        try {
            Bootstrap bootstrap = new Bootstrap();
            bootstrap.group(eventLoopGroup).channel(NioSocketChannel.class)
                    .handler(new ChannelInitializer<SocketChannel>() {
                        @Override
                        protected void initChannel(SocketChannel ch) throws Exception {
                            ChannelPipeline pipeline = ch.pipeline();
                            pipeline.addLast("decoder", new StringDecoder());
                            pipeline.addLast("encoder", new StringEncoder());
                            pipeline.addLast(new HeartBeatClientHandler());
                        }
                    });

            System.out.println("netty client start。。");
            Channel channel = bootstrap.connect("127.0.0.1", 9000).sync().channel();
            String text = "Heartbeat Packet";
            Random random = new Random();
            while (channel.isActive()) {
                int num = random.nextInt(8);
                Thread.sleep(num * 1000);
                channel.writeAndFlush(text);
            }
        } catch (Exception e) {
            e.printStackTrace();
        } finally {
            eventLoopGroup.shutdownGracefully();
        }
    }

    static class HeartBeatClientHandler extends SimpleChannelInboundHandler<String> {

        @Override
        protected void channelRead0(ChannelHandlerContext ctx, String msg) throws Exception {
            System.out.println(" client received :" + msg);
            if (msg != null && msg.equals("idle close")) {
            	// 服务端告诉客户端关闭链接，客户端也关闭链接
                System.out.println(" 服务端关闭连接，客户端也关闭");
                ctx.channel().closeFuture();
            }
        }
    }
}

  先看IdleStateHandler的构造方法 。

 public IdleStateHandler(
        long readerIdleTime, long writerIdleTime, long allIdleTime,
        TimeUnit unit) {
    this(false, readerIdleTime, writerIdleTime, allIdleTime, unit);
}

public IdleStateHandler(boolean observeOutput,
        long readerIdleTime, long writerIdleTime, long allIdleTime,
        TimeUnit unit) {
    if (unit == null) {
        throw new NullPointerException("unit");
    }

    this.observeOutput = observeOutput;

    if (readerIdleTime <= 0) {
        readerIdleTimeNanos = 0;
    } else {
        readerIdleTimeNanos = Math.max(unit.toNanos(readerIdleTime), MIN_TIMEOUT_NANOS);
    }
    if (writerIdleTime <= 0) {
        writerIdleTimeNanos = 0;
    } else {
        writerIdleTimeNanos = Math.max(unit.toNanos(writerIdleTime), MIN_TIMEOUT_NANOS);
    }
    if (allIdleTime <= 0) {
        allIdleTimeNanos = 0;
    } else {
        allIdleTimeNanos = Math.max(unit.toNanos(allIdleTime), MIN_TIMEOUT_NANOS);
    }
}

  本例中，主要设置读超时时间，readerIdleTimeNanos存储的是纳秒值，接下来看IdleStateHandler的initialize()方法，先理清楚什么时候调用initialize()方法，可以在initialize()方法中打一个断点。

  而这个方法会调用我们自定义的ChannelInitializer的initChannel()方法 。

  而pipeline.addLast(new IdleStateHandler(3, 0, 0, TimeUnit.SECONDS)) 这一行代码会初始化IdleStateHandler，并且将IdleStateHandler添加到流水线中，之前在分析addLast()方法时，还漏掉了一个方法callHandlerAdded0()没有分析 。

  接下来看callHandlerAdded0()方法的具体实现。

private void callHandlerAdded0(final AbstractChannelHandlerContext ctx) {
    try {
        ctx.callHandlerAdded();
    } catch (Throwable t) {
        boolean removed = false;
        try {
            remove0(ctx);
            ctx.callHandlerRemoved();
            removed = true;
        } catch (Throwable t2) {
            if (logger.isWarnEnabled()) {
                logger.warn("Failed to remove a handler: " + ctx.name(), t2);
            }
        }

        if (removed) {
            fireExceptionCaught(new ChannelPipelineException(
                    ctx.handler().getClass().getName() +
                    ".handlerAdded() has thrown an exception; removed.", t));
        } else {
            fireExceptionCaught(new ChannelPipelineException(
                    ctx.handler().getClass().getName() +
                    ".handlerAdded() has thrown an exception; also failed to remove.", t));
        }
    }
}

 final void callHandlerAdded() throws Exception {
    // We must call setAddComplete before calling handlerAdded. Otherwise if the handlerAdded method generates
    // any pipeline events ctx.handler() will miss them because the state will not allow it.
    if (setAddComplete()) {
        handler().handlerAdded(this);
    }
}

public void handlerAdded(ChannelHandlerContext ctx) throws Exception {
    if (ctx.channel().isActive() && ctx.channel().isRegistered()) {
        // channelActive() event has been fired already, which means this.channelActive() will
        // not be invoked. We have to initialize here instead.
        initialize(ctx);
    } else {
        // channelActive() event has not been fired yet.  this.channelActive() will be invoked
        // and initialization will occur there.
    }
}

private void initialize(ChannelHandlerContext ctx) {
    // Avoid the case where destroy() is called before scheduling timeouts.
    // See: https://github.com/netty/netty/issues/143
    switch (state) {
    case 1:       // 初始化进行中或者已经完成
    case 2:      // 销毁进行中或者已经完成
        return;
    }

    state = 1;
    initOutputChanged(ctx);
    // 初始化的工作较为简单，设定最近一次读取时间lastReadTime为当前系统时间，然后在用户设置的读超时时间readerIdleTimeNanos截止时，
    // 执行一个ReaderIdleTimeoutTask进行检测。
    lastReadTime = lastWriteTime = ticksInNanos();
    if (readerIdleTimeNanos > 0) {
        readerIdleTimeout = schedule(ctx, new ReaderIdleTimeoutTask(ctx),
                readerIdleTimeNanos, TimeUnit.NANOSECONDS);
    }
    if (writerIdleTimeNanos > 0) {
        writerIdleTimeout = schedule(ctx, new WriterIdleTimeoutTask(ctx),
                writerIdleTimeNanos, TimeUnit.NANOSECONDS);
    }
    if (allIdleTimeNanos > 0) {
        allIdleTimeout = schedule(ctx, new AllIdleTimeoutTask(ctx),
                allIdleTimeNanos, TimeUnit.NANOSECONDS);
    }
}

  首先要明白 initialize()方法是何时调用，他是流水线在调用addLast()方法的结尾时调用了callHandlerAdded0()方法，而这个方法会调用Handler的handlerAdded()方法。最终会调用initialize()方法，而initialize()最重要的是做了lastReadTime = lastWriteTime = ticksInNanos() 这件事情，将最后读取时间和最后写时间初始化为当前时间，如果我们在初始化IdleStateHandler设置了readerIdleTime空闲时间监控，此时会创建一个任务并添加到NioEventLoop的任务列表中，关于创建一个任务并添加到NioEventLoop的任务列表这一块的代码，我们跟进分析分析 。

ScheduledFuture<?> schedule(ChannelHandlerContext ctx, Runnable task, long delay, TimeUnit unit) {
    return ctx.executor().schedule(task, delay, unit);
}

ScheduledFuture<?> schedule(ChannelHandlerContext ctx, Runnable task, long delay, TimeUnit unit) {
    return ctx.executor().schedule(task, delay, unit);
}

public ScheduledFuture<?> schedule(Runnable command, long delay, TimeUnit unit) {

    ObjectUtil.checkNotNull(command, "command");
    ObjectUtil.checkNotNull(unit, "unit");
    if (delay < 0) {
        delay = 0;
    }
    validateScheduled0(delay, unit);

    return schedule(new ScheduledFutureTask<Void>(
            this, command, null, ScheduledFutureTask.deadlineNanos(unit.toNanos(delay))));
}

<V> ScheduledFuture<V> schedule(final ScheduledFutureTask<V> task) {
    if (inEventLoop()) {
        scheduledTaskQueue().add(task);
    } else {
        execute(new Runnable() {
            @Override
            public void run() {
                scheduledTaskQueue().add(task);
            }
        });
    }
    return task;
}

PriorityQueue<ScheduledFutureTask<?>> scheduledTaskQueue;

public PriorityQueue<ScheduledFutureTask<?>> scheduledTaskQueue() {
    if (scheduledTaskQueue == null) {
        scheduledTaskQueue = new DefaultPriorityQueue<ScheduledFutureTask<?>>(
                SCHEDULED_FUTURE_TASK_COMPARATOR,
                // Use same initial capacity as java.util.PriorityQueue
                11);
    }
    return scheduledTaskQueue;
}

  scheduledTaskQueue这个队列是不是特别熟悉了，首先scheduledTaskQueue队列是一个优先级队列，之前写过一篇博客 ArrayBlockingQueue&LinkedBlockingQueue&DelayQueue&SynchronousQueue&PriorityBlockingQueue源码解析 专门分析优先级队列的原理，有兴趣可以去看看，但有一个结论需要记住，如设置延迟时间为3秒，3秒之后一定能从PriorityQueue中poll()中得到元素，在之前的博客中 Netty 源码解析（上） 对NioEventLoop的select()方法中了详细的分析 。

  而在schedule()方法中ctx.executor()获得的是NioEventLoop对象。

ScheduledFuture<?> schedule(ChannelHandlerContext ctx, Runnable task, long delay, TimeUnit unit) {
    return ctx.executor().schedule(task, delay, unit);
}

  也就是最后，在IdleStateHandler的初始化方法中创建的ReaderIdleTimeoutTask任务被添加到NioEventLoop的scheduledTaskQueue队列中。 我们再回顾之前的select()方法 。

  在select()方法，如果scheduledTaskQueue中有任务，则会执行后面的runAllTasks()方法。

protected final boolean hasScheduledTasks() {
    Queue<ScheduledFutureTask<?>> scheduledTaskQueue = this.scheduledTaskQueue;
    ScheduledFutureTask<?> scheduledTask = scheduledTaskQueue == null ? null : scheduledTaskQueue.peek();
    return scheduledTask != null && scheduledTask.deadlineNanos() <= nanoTime();
}

  runAllTasks()方法中又通过fetchFromScheduledTaskQueue()从scheduledTaskQueue中拉取所有的任务添加到taskQueue中，最后再调用safeExecute(task)方法运行scheduledTask，当执行完后调用pollTask()方法，继续从taskQueue中拉取任务，如果任务不为空，则继续调用safeExecute(task)方法执行任务…

  现在终于知道任务的执行过程了吧，接着看ReaderIdleTimeoutTask源码。

protected IdleStateEvent newIdleStateEvent(IdleState state, boolean first) {
    switch (state) {
        case ALL_IDLE:
            return first ? IdleStateEvent.FIRST_ALL_IDLE_STATE_EVENT : IdleStateEvent.ALL_IDLE_STATE_EVENT;
        case READER_IDLE:
            return first ? IdleStateEvent.FIRST_READER_IDLE_STATE_EVENT : IdleStateEvent.READER_IDLE_STATE_EVENT;
        case WRITER_IDLE:
            return first ? IdleStateEvent.FIRST_WRITER_IDLE_STATE_EVENT : IdleStateEvent.WRITER_IDLE_STATE_EVENT;
        default:
            throw new IllegalArgumentException("Unhandled: state=" + state + ", first=" + first);
    }
}


private final class ReaderIdleTimeoutTask extends AbstractIdleTask {
    ReaderIdleTimeoutTask(ChannelHandlerContext ctx) {
        super(ctx);
    }

    @Override
    protected void run(ChannelHandlerContext ctx) {
        long nextDelay = readerIdleTimeNanos;
        if (!reading) {
            nextDelay -= ticksInNanos() - lastReadTime;
        }
        // nextDelay<=0 说明在设置的超时时间内没有读取数据
        if (nextDelay <= 0) {
            // Reader is idle - set a new timeout and notify the callback.
            //  超时时间已到，则再次调度该任务本身
            readerIdleTimeout = schedule(ctx, this, readerIdleTimeNanos, TimeUnit.NANOSECONDS);
            boolean first = firstReaderIdleEvent;
            firstReaderIdleEvent = false;
            try {
                IdleStateEvent event = newIdleStateEvent(IdleState.READER_IDLE, first);
                channelIdle(ctx, event);                    // 模板方法处理
            } catch (Throwable t) {
                ctx.fireExceptionCaught(t);
            }
        } else {
            // 如果正在读取中
            // Read occurred before the timeout - set a new timeout with shorter delay.
            // 注意此处的nextDelay值，会跟随着lastReadTime刷新
            readerIdleTimeout = schedule(ctx, this, nextDelay, TimeUnit.NANOSECONDS);
        }
    }
}

  ReaderIdleTimeoutTask中的run()方法写得非常巧妙，首先看reading字段，什么情况不会走nextDelay -= ticksInNanos() - lastReadTime 这一行代码呢 ? 也就是reading为true的时候，那什么时候reading会被设置为true呢 ？我们看IdleStateHandler的channelRead()方法。如果正在读取ByteBuf中的数据时， reading会被设置为true。

  如果reading为true，会走下面的情况。

  当然，nextDelay -= ticksInNanos() - lastReadTime还有一种情况，我们设置的是3秒检测一个读空闲，但在1秒前Netty有数据读取完成，在IdleStateHandler的channelReadComplete()方法中。

  会修改lastReadTime = ticksInNanos()的值，因此此时nextDelay -= ticksInNanos() - lastReadTime的值为2秒，即使再走readerIdleTimeout = schedule(ctx, this, nextDelay, TimeUnit.NANOSECONDS) 代码，也是创建一个任务 ，2秒后再执行读空闲检查。当然，如果读空闲检测超时，此时会走nextDelay <= 0的分支 。

protected void channelIdle(ChannelHandlerContext ctx, IdleStateEvent evt) throws Exception {
    ctx.fireUserEventTriggered(evt);
}

public ChannelHandlerContext fireUserEventTriggered(final Object event) {
    invokeUserEventTriggered(findContextInbound(MASK_USER_EVENT_TRIGGERED), event);
    return this;
}

static void invokeUserEventTriggered(final AbstractChannelHandlerContext next, final Object event) {
    ObjectUtil.checkNotNull(event, "event");
    EventExecutor executor = next.executor();
    if (executor.inEventLoop()) {
        next.invokeUserEventTriggered(event);
    } else {
        executor.execute(new Runnable() {
            @Override
            public void run() {
                next.invokeUserEventTriggered(event);
            }
        });
}

private void invokeUserEventTriggered(Object event) {
    if (invokeHandler()) {
        try {
            ((ChannelInboundHandler) handler()).userEventTriggered(this, event);
        } catch (Throwable t) {
            notifyHandlerException(t);
        }
    } else {
        fireUserEventTriggered(event);
    }
}

  userEventTriggered()这个方法，是不是很熟悉了，这不就是自定义的HeartBeatServerHandler中继承的userEventTriggered()方法不？ 这个方法可以根据IdleStateEvent事件，做不同的业务处理。 当然啦，在本例中，如果连续3次读空闲了，此时向客户端发送一个idle close消息，客户端收到idle close消息，会调用 ctx.channel().closeFuture() 关闭链接 。在研究源码的过程中，我们发现很多地方使用了channelActive(), channelRead(),channelReadComplete(), handlerAdded()，这些方法何时被调用的呢？写一个统一的例子来学习。
  先看服务端代码 。

public class NettyServer {

    public static void main(String[] args) throws Exception {
        // 创建两个线程组bossGroup和workerGroup, 含有的子线程NioEventLoop的个数默认为cpu核数的两倍
        // bossGroup只是处理连接请求 ,真正的和客户端业务处理，会交给workerGroup完成
        EventLoopGroup bossGroup = new NioEventLoopGroup(1);
        EventLoopGroup workerGroup = new NioEventLoopGroup(8);
        try {
            // 创建服务器端的启动对象
            ServerBootstrap bootstrap = new ServerBootstrap();
            // 使用链式编程来配置参数
            bootstrap.group(bossGroup, workerGroup) //设置两个线程组
                    // 使用NioServerSocketChannel作为服务器的通道实现
                    .channel(NioServerSocketChannel.class)
                    // 初始化服务器连接队列大小，服务端处理客户端连接请求是顺序处理的,所以同一时间只能处理一个客户端连接。
                    // 多个客户端同时来的时候,服务端将不能处理的客户端连接请求放在队列中等待处理
                    .option(ChannelOption.SO_BACKLOG, 1024)
                    .childHandler(new ChannelInitializer<SocketChannel>() {//创建通道初始化对象，设置初始化参数，在 SocketChannel 建立起来之前执行

                        @Override
                        protected void initChannel(SocketChannel ch) throws Exception {
                            //对workerGroup的SocketChannel设置处理器
                            ch.pipeline().addLast(new LifeCycleInBoundHandler());
                            ch.pipeline().addLast(new NettyServerHandler());
                        }
                    });
            System.out.println("netty server start。。");
            // 绑定一个端口并且同步, 生成了一个ChannelFuture异步对象，通过isDone()等方法可以判断异步事件的执行情况
            // 启动服务器(并绑定端口)，bind是异步操作，sync方法是等待异步操作执行完毕
            ChannelFuture cf = bootstrap.bind(9000).sync();
            // 给cf注册监听器，监听我们关心的事件
            /*cf.addListener(new ChannelFutureListener() {
                @Override
                public void operationComplete(ChannelFuture future) throws Exception {
                    if (cf.isSuccess()) {
                        System.out.println("监听端口9000成功");
                    } else {
                        System.out.println("监听端口9000失败");
                    }
                }
            });*/
            // 等待服务端监听端口关闭，closeFuture是异步操作
            // 通过sync方法同步等待通道关闭处理完毕，这里会阻塞等待通道关闭完成，内部调用的是Object的wait()方法
            cf.channel().closeFuture().sync();
        } finally {
            bossGroup.shutdownGracefully();
            workerGroup.shutdownGracefully();
        }
    }
}

/**
 * 自定义Handler需要继承netty规定好的某个HandlerAdapter(规范)
 */
public class NettyServerHandler extends ChannelInboundHandlerAdapter {

    /**
     * 读取客户端发送的数据
     *
     * @param ctx 上下文对象, 含有通道channel，管道pipeline
     * @param msg 就是客户端发送的数据
     * @throws Exception
     */
    @Override
    public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
        System.out.println("服务器读取线程 " + Thread.currentThread().getName());
        //Channel channel = ctx.channel();
        //ChannelPipeline pipeline = ctx.pipeline(); //本质是一个双向链接, 出站入站
        //将 msg 转成一个 ByteBuf，类似NIO 的 ByteBuffer
        ByteBuf buf = (ByteBuf) msg;
        System.out.println("客户端发送消息是:" + buf.toString(CharsetUtil.UTF_8));
    }

    /**
     * 数据读取完毕处理方法
     *
     * @param ctx
     * @throws Exception
     */
    @Override
    public void channelReadComplete(ChannelHandlerContext ctx) throws Exception {
        ByteBuf buf = Unpooled.copiedBuffer("HelloClient".getBytes(CharsetUtil.UTF_8));
        ctx.writeAndFlush(buf);
    }

    /**
     * 处理异常, 一般是需要关闭通道
     *
     * @param ctx
     * @param cause
     * @throws Exception
     */
    @Override
    public void exceptionCaught(ChannelHandlerContext ctx, Throwable cause) throws Exception {
        ctx.close();
    }
}

/**
 *  handler的生命周期回调接口调用顺序:
 *  handlerAdded -> channelRegistered -> channelActive -> channelRead -> channelReadComplete
 *  -> channelInactive -> channelUnRegistered -> handlerRemoved
 *
 * handlerAdded: 新建立的连接会按照初始化策略，把handler添加到该channel的pipeline里面，也就是channel.pipeline.addLast(new LifeCycleInBoundHandler)执行完成后的回调；
 * channelRegistered: 当该连接分配到具体的worker线程后，该回调会被调用。
 * channelActive：channel的准备工作已经完成，所有的pipeline添加完成，并分配到具体的线上上，说明该channel准备就绪，可以使用了。
 * channelRead：客户端向服务端发来数据，每次都会回调此方法，表示有数据可读；
 * channelReadComplete：服务端每次读完一次完整的数据之后，回调该方法，表示数据读取完毕；
 * channelInactive：当连接断开时，该回调会被调用，说明这时候底层的TCP连接已经被断开了。
 * channelUnRegistered: 对应channelRegistered，当连接关闭后，释放绑定的workder线程；
 * handlerRemoved： 对应handlerAdded，将handler从该channel的pipeline移除后的回调方法。
 */
public class LifeCycleInBoundHandler extends ChannelInboundHandlerAdapter {
    @Override
    // 该连接分配到具体的worker线程后，该回调会被调用。
    public void channelRegistered(ChannelHandlerContext ctx)
            throws Exception {
        System.out.println("channelRegistered: channel注册到NioEventLoop");
        super.channelRegistered(ctx);
    }

    @Override
    // 对应channelRegistered，当连接关闭后，释放绑定的workder线程；
    public void channelUnregistered(ChannelHandlerContext ctx)
            throws Exception {
        System.out.println("channelUnregistered: channel取消和NioEventLoop的绑定");
        super.channelUnregistered(ctx);
    }

    @Override
    // channelActive：channel的准备工作已经完成，所有的pipeline添加完成，并分配到具体的线上上，说明该channel准备就绪，可以使用了。
    public void channelActive(ChannelHandlerContext ctx)
            throws Exception {
        System.out.println("channelActive: channel准备就绪");
        super.channelActive(ctx);
    }

    // 当连接断开时，该回调会被调用，说明这时候底层的TCP连接已经被断开了。
    @Override
    public void channelInactive(ChannelHandlerContext ctx)
            throws Exception {
        System.out.println("channelInactive: channel被关闭");
        super.channelInactive(ctx);
    }

    // 客户端向服务端发来数据，每次都会回调此方法，表示有数据可读；
    @Override
    public void channelRead(ChannelHandlerContext ctx, Object msg)
            throws Exception {
        System.out.println("channelRead: channel中有可读的数据" );
        super.channelRead(ctx, msg);
    }

    // 服务端每次读完一次完整的数据之后，回调该方法，表示数据读取完毕；
    @Override
    public void channelReadComplete(ChannelHandlerContext ctx)
            throws Exception {
        System.out.println("channelReadComplete: channel读数据完成");
        super.channelReadComplete(ctx);
    }

    @Override
    // handlerAdded: 新建立的连接会按照初始化策略，把handler添加到该channel的pipeline里面，也就是channel.pipeline.addLast(new LifeCycleInBoundHandler)执行完成后的回调；
    public void handlerAdded(ChannelHandlerContext ctx)
            throws Exception {
        System.out.println("handlerAdded: handler被添加到channel的pipeline");
        super.handlerAdded(ctx);
    }

     // handlerRemoved： 对应handlerAdded，将handler从该channel的pipeline移除后的回调方法。
    @Override
    public void handlerRemoved(ChannelHandlerContext ctx)
            throws Exception {
        System.out.println("handlerRemoved: handler从channel的pipeline中移除");
        super.handlerRemoved(ctx);
    }
}

  如何研究这些源码呢？ 我们可以在方法的内部打一个断点 。

  然后通过断点查询调用栈， 回溯源码的执行过程，通过这种方法研究源码是一个不错的选择。 接下来看另外的例子。

用Netty实现聊天程序

public class ChatServer {
    public static void main(String[] args) throws Exception {

        EventLoopGroup bossGroup = new NioEventLoopGroup(1);
        EventLoopGroup workerGroup = new NioEventLoopGroup(8);
        try {
            ServerBootstrap bootstrap = new ServerBootstrap();
            bootstrap.group(bossGroup, workerGroup)
                    .channel(NioServerSocketChannel.class)
                    .option(ChannelOption.SO_BACKLOG, 1024)
                    .childHandler(new ChannelInitializer<SocketChannel>() {
                        @Override
                        protected void initChannel(SocketChannel ch) throws Exception {
                            ChannelPipeline pipeline = ch.pipeline();
                            //加入特殊分隔符分包解码器
                            //pipeline.addLast(new DelimiterBasedFrameDecoder(1024, Unpooled.copiedBuffer("_"
                            // .getBytes())));
                            //向pipeline加入解码器
                            pipeline.addLast("decoder", new StringDecoder());
                            //向pipeline加入编码器
                            pipeline.addLast("encoder", new StringEncoder());
                            //加入自己的业务处理handler
                            pipeline.addLast(new ChatServerHandler());
                        }
                    });
            System.out.println("聊天室server启动。。");
            ChannelFuture channelFuture = bootstrap.bind(9000).sync();
            //关闭通道
            channelFuture.channel().closeFuture().sync();
        } finally {
            bossGroup.shutdownGracefully();
            workerGroup.shutdownGracefully();
        }
    }
}

public class ChatServerHandler extends SimpleChannelInboundHandler<String> {
    //GlobalEventExecutor.INSTANCE 是全局的事件执行器，是一个单例
    private static ChannelGroup channelGroup = new DefaultChannelGroup(GlobalEventExecutor.INSTANCE);
    SimpleDateFormat sdf = new SimpleDateFormat("yyyy-MM-dd HH:mm:ss");

    //表示 channel 处于就绪状态, 提示上线
    @Override
    public void channelActive(ChannelHandlerContext ctx) {
        Channel channel = ctx.channel();
        //将该客户加入聊天的信息推送给其它在线的客户端
        //该方法会将 channelGroup 中所有的 channel 遍历，并发送消息
        channelGroup.writeAndFlush("[ 客户端 ]" + channel.remoteAddress() + " 上线了 " + sdf.format(new
                java.util.Date()) + "\n");
        //将当前 channel 加入到 channelGroup
        channelGroup.add(channel);
        System.out.println(ctx.channel().remoteAddress() + " 上线了" + "\n");
    }

    //表示 channel 处于不活动状态, 提示离线了
    @Override
    public void channelInactive(ChannelHandlerContext ctx) {
        Channel channel = ctx.channel();
        //将客户离开信息推送给当前在线的客户
        channelGroup.writeAndFlush("[ 客户端 ]" + channel.remoteAddress() + " 下线了" + "\n");
        System.out.println(ctx.channel().remoteAddress() + " 下线了" + "\n");
        System.out.println("channelGroup size=" + channelGroup.size());
    }

    //读取数据
    @Override
    protected void channelRead0(ChannelHandlerContext ctx, String msg) {
        //获取到当前 channel
        Channel channel = ctx.channel();
        //这时我们遍历 channelGroup, 根据不同的情况， 回送不同的消息
        channelGroup.forEach(ch -> {
            if (channel != ch) { //不是当前的 channel,转发消息
                ch.writeAndFlush("[ 客户端 ]" + channel.remoteAddress() + " 发送了消息：" + msg + "\n");
            } else {//回显自己发送的消息给自己
                ch.writeAndFlush("[ 自己 ]发送了消息：" + msg + "\n");
            }
        });
    }

    @Override
    public void exceptionCaught(ChannelHandlerContext ctx, Throwable cause) {
        //关闭通道
        ctx.close();
    }
}

  再看客户端代码 。

public class ChatClient {
    public static void main(String[] args) throws Exception {
        EventLoopGroup group = new NioEventLoopGroup();
        try {
            Bootstrap bootstrap = new Bootstrap();
            bootstrap.group(group)
                    .channel(NioSocketChannel.class)
                    .handler(new ChannelInitializer<SocketChannel>() {
                        @Override
                        protected void initChannel(SocketChannel ch) throws Exception {
                            ChannelPipeline pipeline = ch.pipeline();
                            //pipeline.addLast(new DelimiterBasedFrameDecoder(1024, Unpooled.copiedBuffer("_"
                            // .getBytes())));
                            //向pipeline加入解码器
                            pipeline.addLast("decoder", new StringDecoder());
                            //向pipeline加入编码器
                            pipeline.addLast("encoder", new StringEncoder());
                            //加入自己的业务处理handler
                            pipeline.addLast(new ChatClientHandler());
                        }
                    });
            ChannelFuture channelFuture = bootstrap.connect("127.0.0.1", 9000).sync();
            //得到 channel
            Channel channel = channelFuture.channel();
            System.out.println("========" + channel.localAddress() + "========");
            //客户端需要输入信息， 创建一个扫描器
            Scanner scanner = new Scanner(System.in);
            while (scanner.hasNextLine()) {
                String msg = scanner.nextLine();
                //通过 channel 发送到服务器端
                channel.writeAndFlush(msg);
            }
            /*for (int i = 0; i < 200; i++) {
                channel.writeAndFlush("hello，诸葛!" + "_");
            }*/
        } finally {
            group.shutdownGracefully();
        }
    }
}

public class ChatClientHandler extends SimpleChannelInboundHandler<String> {
    @Override
    protected void channelRead0(ChannelHandlerContext ctx, String msg){
        System.out.println(msg.trim());
    }
}

  服务端channelActive()， channelRead0() 方法还是很好理解的，如果有用户上线，将channel添加到ChannelGroup中，当有用户发消息时，遍历ChannelGroup中的所有channel写一条消息，这一块的逻辑还是很好理解的，但channelInactive()方法就不好理解了，为什么有用户下线时，并没有将channel从ChannelGroup中移除呢？ 我们看一下channelGroup的add()方法的实现逻辑 。

public boolean add(Channel channel) {
    ConcurrentMap<ChannelId, Channel> map =
        channel instanceof ServerChannel? serverChannels : nonServerChannels;

    boolean added = map.putIfAbsent(channel.id(), channel) == null;
    if (added) {
        channel.closeFuture().addListener(remover);
    }

    if (stayClosed && closed) {
        // First add channel, than check if closed.
        // Seems inefficient at first, but this way a volatile
        // gives us enough synchronization to be thread-safe.
        //
        // If true: Close right away.
        // (Might be closed a second time by ChannelGroup.close(), but this is ok)
        //
        // If false: Channel will definitely be closed by the ChannelGroup.
        // (Because closed=true always happens-before ChannelGroup.close())
        //
        // See https://github.com/netty/netty/issues/4020
        channel.close();
    }
    return added;
}

private final ChannelFutureListener remover = new ChannelFutureListener() {
    @Override
    public void operationComplete(ChannelFuture future) throws Exception {
        remove(future.channel());
    }
};

  看到没有，在将Channel添加到channelGroup时，添加了一个ChannelFutureListener监听器，当channel.closeFuture()完成时，会调用ChannelFutureListener监听器的operationComplete()方法，将channel从serverChannels或nonServerChannels移除掉，即使没有在channelInactive显式的调用channelGroup的remove()方法，channel最终也会从channelGroup中移除掉。关于Netty应用方面的源码分析到这里已经告一段落。接下来看当接收完客户端请求的数据，服务端向客户端写数据的过程又是怎样子的呢？

写数据writeAndFlush源码解读

  对于写数据，还是以一个例子作为出发点来分析，先看例子的服务端代码 。

public class NettyServer {
    public static void main(String[] args) {
        // 创建两个线程组bossGroup 和workerGroup ， 含有的子线程NioEventLoop 的个数默认为CPU 核数的两倍
        // BossGroup只是处理连接请求，真正的和客户端业务处理，会交给workerGroup完成
        EventLoopGroup bossGroup = new NioEventLoopGroup(1);
        EventLoopGroup workerGroup = new NioEventLoopGroup();
        try {
            // 创建服务端的启动对象
            ServerBootstrap bootstrap = new ServerBootstrap();
            // 使用链式编程来配置参数
            bootstrap.group(bossGroup, workerGroup)//设置两个线程组
                    .channel(NioServerSocketChannel.class)              // 使用NioServerSocketChannel 作为服务器的通道实现
                    // 初始化服务器连接队列大小，服务端处理客户端连接请求是顺序处理的，所以同一时间，只能处理一个客户端连接，多个客户端同时来的时候
                    // 服务端将不能处理的客户端连接请求放在队列中等待处理
                    .option(ChannelOption.SO_BACKLOG, 1024)
                    .childHandler(new ChannelInitializer<SocketChannel>() {
                        @Override
                        protected void initChannel(SocketChannel ch) throws Exception {
                            ch.pipeline().addLast(new UserEncoder());
                            ch.pipeline().addLast(new NettyServerHandler());
                        }
                    });
            System.out.println("netty server start ....");
            // 绑定一个商品并且同步，生成一个ChannelFuture异步对象，通过isDone()等方法可以判断异步事件的执行情况
            // 启动服务器（并绑定端口），bind是异步操作，sync方法是等待异步操作执行完毕
            ChannelFuture cf = bootstrap.bind(9000).sync();

            // 给注册监听器，监听我们关心的事件
            cf.addListener(new ChannelFutureListener() {
                @Override
                public void operationComplete(ChannelFuture future) throws Exception {
                    if (cf.isSuccess()) {
                        System.out.println("监听端口9000成功");
                    } else {
                        System.out.println("监听端口9000失败");
                    }
                }
            });
            // 对通道关闭进行监听，closeFuture是异步操作，监听通道关闭
            // 通过sync方法同步等待通道关闭处理完毕，这里会阻塞等待通道关闭完成
            cf.channel().closeFuture().sync();

        } catch (Exception e) {
            e.printStackTrace();
        } finally {
            bossGroup.shutdownGracefully();
            workerGroup.shutdownGracefully();
        }
    }

}

// 自定义Handler需要继承netty 规定好的某个HandlerAdapter(规范)
public class NettyServerHandler extends ChannelInboundHandlerAdapter {

    /**
     * 读取客户端发送的数据
     *
     * @param ctx 上下文对象，含有通道channel ，管道 pipeline
     * @param msg 就是客户端发送的数据
     * @throws Exception
     */
    @Override
    public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
        //Channel channel = ctx.channel();
        //ChannelPipeline pipeline = ctx.pipeline(); //本质是一个双向链接, 出站入站
        //将 msg 转成一个 ByteBuf，类似NIO 的 ByteBuffer
        ByteBuf buf = (ByteBuf) msg;
        System.out.println("收到客户端的消息:" + buf.toString(CharsetUtil.UTF_8));
    }

    /**
     * 数据读取完毕处理方法
     *
     * @param ctx
     * @throws Exception
     */
    @Override
    public void channelReadComplete(ChannelHandlerContext ctx) throws Exception {
        System.out.println("=================channelReadComplete======================");
        ctx.writeAndFlush(new User("zhangsan",18));
    }


    // 处理异常，一般需要关闭通道
    @Override
    public void exceptionCaught(ChannelHandlerContext ctx, Throwable cause) throws Exception {
        ctx.close();
    }
}

@Data
public class User {
    private String userName;
    private Integer age ;

    public User(String userName, Integer age) {
        this.userName = userName;
        this.age = age;
    }

}

public class UserEncoder extends MessageToByteEncoder {

    @Override
    protected void encode(ChannelHandlerContext ctx, Object msg, ByteBuf out) throws Exception {
        if (msg instanceof User) {
            out.writeBytes(JSON.toJSONString(msg).getBytes("utf-8"));
        }
    }
}

  服务端代码其实很简单，在NettyServerHandler的channelReadComplete()方法中，向客户端写入一个User对象，在UserEncoder类中，将User对象转化为byte数组并写到ByteBuf中。

public class NettyClient {

    public static void main(String[] args) {
        // 客户端需要一个事件循环组
        EventLoopGroup group = new NioEventLoopGroup();
        try {
            // 创建客户端启动对象
            // 注意，客户端使用的不是ServerBootstrap ， 而是Bootstrap
            Bootstrap bootstrap = new Bootstrap();
            // 设置相关的参数
            bootstrap.group(group)                                  //设置线程组
                    .channel(NioSocketChannel.class)                  // 使用NioSocketChannel作为客户端的通道实现
                    .handler(new ChannelInitializer<SocketChannel>() {
                        @Override
                        protected void initChannel(SocketChannel ch) throws Exception {
                            ch.pipeline().addLast(new NettyClientHandler());
                        }
                    });
            System.out.println("netty client start ");
            // 启动客户端去连接服务器端
            ChannelFuture channelFuture = bootstrap.connect("127.0.0.1",9000).sync();
            // 对关闭通道进行监听
            channelFuture.channel().closeFuture().sync();
        }catch (Exception e ){
            e.printStackTrace();
        }finally {
            group.shutdownGracefully();
        }
    }
}


public class NettyClientHandler extends ChannelInboundHandlerAdapter {
    // 当客户端连接服务器完成就会触发这个方法
    @Override
    public void channelActive(ChannelHandlerContext ctx) throws Exception {
        StringBuffer sb = new StringBuffer();
        for(int i = 0 ;i < 1023;i ++){
            sb.append("a");
        }
        sb.append("中");
        sb.append("bbbb");
        String sbString = sb.toString();
        byte[] midbytes = sbString.getBytes("UTF8");

        System.out.println("midbytes   = " + midbytes.length);
        ByteBuf buf = Unpooled.copiedBuffer("", CharsetUtil.UTF_8);
        buf.writeBytes(sb.toString().getBytes("utf-8"));
        ctx.writeAndFlush(buf);
    }

    // 当通道在读取事件时会触发，即服务端发送数据给客户端
    @Override
    public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
        ByteBuf buf = (ByteBuf) msg;
        System.out.println(" 收到服务端的消息： " + buf.toString(CharsetUtil.UTF_8));
        System.out.println("服务端的地址：" + ctx.channel().remoteAddress());
    }

    @Override
    public void exceptionCaught(ChannelHandlerContext ctx, Throwable cause) throws Exception {
        cause.printStackTrace();
        ctx.close();
    }
}

  客户端代码没有什么变动，很简单的发送数据和读取数据，接下来跟进writeAndFlush()方法 。

public ChannelFuture writeAndFlush(Object msg) {
    return writeAndFlush(msg, newPromise());
}

public ChannelFuture writeAndFlush(Object msg, ChannelPromise promise) {
    write(msg, true, promise);
    return promise;
}

private void write(Object msg, boolean flush, ChannelPromise promise) {
    ObjectUtil.checkNotNull(msg, "msg");
    try {
        if (isNotValidPromise(promise, true)) {
            ReferenceCountUtil.release(msg);
            // cancelled
            return;
        }
    } catch (RuntimeException e) {
        ReferenceCountUtil.release(msg);
        throw e;
    }

    final AbstractChannelHandlerContext next = findContextOutbound(flush ?
            (MASK_WRITE | MASK_FLUSH) : MASK_WRITE);
    final Object m = pipeline.touch(msg, next);
    EventExecutor executor = next.executor();
    if (executor.inEventLoop()) {       // 判断是否是 EventLoop 线程
        if (flush) {
            next.invokeWriteAndFlush(m, promise);
        } else {
            next.invokeWrite(m, promise);
        }
    } else {                // 当为非EventLoop线程时需要构建 task
        final AbstractWriteTask task;
        if (flush) {
            task = WriteAndFlushTask.newInstance(next, m, promise);
        }  else {
            task = WriteTask.newInstance(next, m, promise);
        }
        // 把task加入到executor 中，这个executor 就是NioEventLoop ，若是失败，则取消task执行
        if (!safeExecute(executor, task, promise, m)) {
            // We failed to submit the AbstractWriteTask. We need to cancel it so we decrement the pending bytes
            // and put it back in the Recycler for re-use later.
            //
            // See https://github.com/netty/netty/issues/8343.
            task.cancel();
        }
    }
}

private AbstractChannelHandlerContext findContextOutbound(int mask) {
    AbstractChannelHandlerContext ctx = this;
    do {
        ctx = ctx.prev;
    } while ((ctx.executionMask & mask) == 0);
    return ctx;
}

  findContextOutbound()方法很有意思，从Handler向前查找可用Handler，请看下图。

  我们是不是有一种错觉，当读数据时，从HeadContext开始，一直读到TailContext中，其实不然，之前也分析过，如果Handler没有调用ctx.fireChannelRead()，是不会向后执行的，同理，当在Handler的channelReadComplete()方法中调用ctx.writeAndFlush(new User(“zhangsan”,18))方法，此时向前调用并不是从TailContext开始，而是从我们自定义的Handler向前查找Handler并调用他的writeAndFlush()方法 。在write()方法的加粗代码中有一个executor.inEventLoop()，这又是何意呢 ？如果executor.inEventLoop()为false，什么情况下会出现呢？ 如果在业务Handler中，若开启了额外的业务线程，那么在Netty 内部是如何把业务线程结果数据经过I/O线程发送出去的呢？ executor.inEventLoop()为false就是处理这一块逻辑，首先看个例子，我们重点看channelReadComplete的写法。

  在ServerHandler里开启额外线程去执行 ctx.channel().writeAndFlush(response)时，NioEventLoop线程如何获取response内容并写回给 Channel呢?

  在写过程中有两种task,分别是WriteTask和WriteAndFlushTask，主要是根据是否刷新来决定使用哪种task，在NioSocketChannel中，每个Channel都有一条NioEventLoop线程与之对应，在NioEventLoop的父类SingleThreadEventExecutor的execute()方法存放非EventLoop线程的任务，包括WriteTask和WriteAndFlushTask这两种WriteTask，当调用添加任务时， 会唤醒EventLoop 线程，从而I/O线程会调用这些任务的run()方法，并把结果写回到Socket通道 。

  当然还需要理明白一点，ChannelHandlerContext有哪些东西 。

  发现没有ChannelHandlerContext中有pipeline，每个pipeline中有SocketChannel，而channel中又有NioEventLoop，而NioEventLoop又有serverSocket注册的selector，有了这些， NioEventLoop执行器回写数据给客户端就很容易了。

  这一块逻辑已经在上一篇博客中分析得很清楚了，这里不再赘述 ，接下来继续看invokeWriteAndFlush()方法的实现逻辑。

private void invokeWriteAndFlush(Object msg, ChannelPromise promise) {
    if (invokeHandler()) {
        invokeWrite0(msg, promise);
        invokeFlush0();
    } else {
        writeAndFlush(msg, promise);
    }
}

private void invokeWrite0(Object msg, ChannelPromise promise) {
    try {
        ((ChannelOutboundHandler) handler()).write(this, msg, promise);
    } catch (Throwable t) {
        notifyOutboundHandlerException(t, promise);
    }
}

public void write(ChannelHandlerContext ctx, Object msg, ChannelPromise promise) throws Exception {
    ByteBuf buf = null;
    try {
        if (acceptOutboundMessage(msg)) {
            @SuppressWarnings("unchecked")
            I cast = (I) msg;
            buf = allocateBuffer(ctx, cast, preferDirect);
            try {
                encode(ctx, cast, buf);
            } finally {
                ReferenceCountUtil.release(cast);
            }

            if (buf.isReadable()) {
                ctx.write(buf, promise);
            } else {
                buf.release();
                ctx.write(Unpooled.EMPTY_BUFFER, promise);
            }
            buf = null;
        } else {
            ctx.write(msg, promise);
        }
    } catch (EncoderException e) {
        throw e;
    } catch (Throwable e) {
        throw new EncoderException(e);
    } finally {
        if (buf != null) {
            buf.release();
        }
    }
}

  acceptOutboundMessage方法是很有意思的。如果我们自定义的UserEncoder对象继承MessageToByteEncoder指定了泛型对象。

  那这个Encoder 编码器只对写入值为泛型对象的数据做编码处理，而这个功能实现源码就在acceptOutboundMessage()方法中，因为逻辑很简单，有兴趣自己打断点看看，无论我们定义多少个encoder Handler，最终都会调用HeadContext的write()方法 。

public void write(ChannelHandlerContext ctx, Object msg, ChannelPromise promise) {
    unsafe.write(msg, promise);
}

  而write()方法最终调用了NioSocketChannelUnsafe的write方法，进入NioSocketChannelUnsafe的write()方法 。

public final void write(Object msg, ChannelPromise promise) {
    assertEventLoop();

    ChannelOutboundBuffer outboundBuffer = this.outboundBuffer;
    if (outboundBuffer == null) {
        // If the outboundBuffer is null we know the channel was closed and so
        // need to fail the future right away. If it is not null the handling of the rest
        // will be done in flush0()
        // See https://github.com/netty/netty/issues/2362
        safeSetFailure(promise, newClosedChannelException(initialCloseCause));
        // release message now to prevent resource-leak
        ReferenceCountUtil.release(msg);
        return;
    }

    int size;
    try {
        msg = filterOutboundMessage(msg);
        size = pipeline.estimatorHandle().size(msg);
        if (size < 0) {
            size = 0;
        }
    } catch (Throwable t) {
        safeSetFailure(promise, t);
        ReferenceCountUtil.release(msg);
        return;
    }

    outboundBuffer.addMessage(msg, size, promise);
}


public void addMessage(Object msg, int size, ChannelPromise promise) {
    // 把msg消息数据包装成Entry 对象
    Entry entry = Entry.newInstance(msg, size, total(msg), promise);
    // 若链表为空， 则尾节点为当前节点
    if (tailEntry == null) {
        flushedEntry = null;
    } else {
        // 当链表不为空时，把新的Entry对象添加到链表尾部
        Entry tail = tailEntry;
        tail.next = entry;
    }
    // unflushedEntry 为空，表示调用addFlush()方法将链表中之前的元素都已经全部加入了需要发送的节点，否则链表为空
    tailEntry = entry;
    if (unflushedEntry == null) {
        unflushedEntry = entry;
    }

    // increment pending bytes after adding message to the unflushed arrays.
    // See https://github.com/netty/netty/issues/1619
    // 修改通过缓存总数据的大小，若缓存总数据大小超过了高水位 ， 则会触发 fireChannelWritabilityChanged 事件，进入背压
    incrementPendingOutboundBytes(entry.pendingSize, false);
}

private void incrementPendingOutboundBytes(long size, boolean invokeLater) {
    if (size == 0) {
        return;
    }
    long newWriteBufferSize = TOTAL_PENDING_SIZE_UPDATER.addAndGet(this, size);
    if (newWriteBufferSize > channel.config().getWriteBufferHighWaterMark()) {
        setUnwritable(invokeLater);
    }
}

  在看上述代码之前先来看ChannelOutboundBuffer的几个属性。

// The Entry that is the first in the linked-list structure that was flushed
// 链表中被刷新的第一个元素，此元素准备第一个写入Socket
private Entry flushedEntry;
// The Entry which is the first unflushed in the linked-list structure
// 链表中第一个未刷新的元素, 当调用addMessage()方法后， 从原链表tailEntry到Entry （现链表tailEntry）节点都是未被刷新的数据
private Entry unflushedEntry;
// The Entry which represents the tail of the buffer
// 链表末尾结点
private Entry tailEntry;
// The number of flushed entries that are not written yet
// 表示已经刷新但还没有写到Socket 中的Entry 的数据
private int flushed;

  前面3个属性都是指针，构造了刷新和未刷新的数据链表，ChannelOutboundBuffer缓冲区处理过程如图所示 。

  在调用addMessage()方法后，采用CAS方法增加待发送的字节数，此时如果待发送的字节数大于通道写buf的最高阈值writeBufferHighWaterMark，此时更新通道状态为不可写， 同时触发channelWritabilityChanged事件 ，防止内存溢出，在ServerHandler的channelWritabilityChanged() 方法中进行怎样的处理呢？ 请看下图 。

  当消费者的消费速率低于生产者的发送速率时，会造成背压，此时消费者无法从TCP通道读取数据，因为它无法再从内存池中获取内存，从而造成TCP通道阻塞，生产都无法把数据发送出去，这就使生产者不再向缓冲队列中写入数据，从而降低了生产速率，当消费者的消费速率提升且TCP通道不再阻塞时， 生产者发送速率又会提到提升，整个链路运行恢复正常。
  invokeWrite0()执行完，接着看invokeFlush0()方法的实现。

private void invokeFlush0() {
    try {
        ((ChannelOutboundHandler) handler()).flush(this);
    } catch (Throwable t) {
        notifyHandlerException(t);
    }
}

public void flush(ChannelHandlerContext ctx) {
    unsafe.flush();
}

  无论我们定义了多少个Handler，并实现了flush方法，最终都会调用HeadContext的flush()方法，而HeadContext的unsafe为NioSocketChannelUnsafe ，因此进入NioSocketChannelUnsafe的flush()方法 。

public final void flush() {
    assertEventLoop();

    ChannelOutboundBuffer outboundBuffer = this.outboundBuffer;
    if (outboundBuffer == null) {
        return;
    }

    outboundBuffer.addFlush();
    flush0();
}

public void addFlush() {
    // There is no need to process all entries if there was already a flush before and no new messages
    // where added in the meantime.
    //
    // See https://github.com/netty/netty/issues/2577
    Entry entry = unflushedEntry;
    if (entry != null) {
        if (flushedEntry == null) {
            // there is no flushedEntry yet, so start with the entry
            flushedEntry = entry;
        }
        do {
            // 从unflushedEntry开始循环设置，将这些entry状态设置为非取消状态
            flushed ++;
            if (!entry.promise.setUncancellable()) {
                // Was cancelled so make sure we free up memory and notify about the freed bytes
                int pending = entry.cancel();
                /***
                 * entry如果已经取消，则释放entry对应的内存，减少ChannelOutBoundBuffer的大小 ， 如果缓存总数据的大小低于低水位，则触发
                 * fireChannelWritabilityChanged事件，调用业务 Handler的 channelWritabilityChanged() 方法
                 */
                decrementPendingOutboundBytes(pending, false, true);
            }
            entry = entry.next;
        } while (entry != null);

        // All flushed so reset unflushedEntry
        // 每次设置完后都需要把unflushedEntry设置为空，在下次添加数据时，unflushedEntry为最先添加的entry
        unflushedEntry = null;
    }
}

  主要做的事情有哪些呢？ 还是请看图5-8

  接着继续进入flush0()方法。

protected void flush0() {
    if (inFlush0) {
        // Avoid re-entrance
        return;
    }

    final ChannelOutboundBuffer outboundBuffer = this.outboundBuffer;
    if (outboundBuffer == null || outboundBuffer.isEmpty()) {
        return;
    }
    inFlush0 = true;

    // Mark all pending write requests as failure if the channel is inactive.
    if (!isActive()) {
        try {
            if (isOpen()) {
                outboundBuffer.failFlushed(new NotYetConnectedException(), true);
            } else {
                // Do not trigger channelWritabilityChanged because the channel is closed already.
                outboundBuffer.failFlushed(newClosedChannelException(initialCloseCause), false);
            }
        } finally {
            inFlush0 = false;
        }
        return;
    }

    try {
        doWrite(outboundBuffer);
    } catch (Throwable t) {
        if (t instanceof IOException && config().isAutoClose()) {
            /**
             * Just call {@link #close(ChannelPromise, Throwable, boolean)} here which will take care of
             * failing all flushed messages and also ensure the actual close of the underlying transport
             * will happen before the promises are notified.
             *
             * This is needed as otherwise {@link #isActive()} , {@link #isOpen()} and {@link #isWritable()}
             * may still return {@code true} even if the channel should be closed as result of the exception.
             */
            initialCloseCause = t;
            close(voidPromise(), t, newClosedChannelException(t), false);
        } else {
            try {
                shutdownOutput(voidPromise(), t);
            } catch (Throwable t2) {
                initialCloseCause = t;
                close(voidPromise(), t2, newClosedChannelException(t), false);
            }
        }
    } finally {
        inFlush0 = false;
    }
}

  上述方法中其他的细枝末节就不深入分析了，直接进入doWrite()方法 。

// 重写doWrite()方法、实现doWriteBytes()方法，将数据写入 Socket中。
protected void doWrite(ChannelOutboundBuffer in) throws Exception {
    // 获取SocketChannel
    SocketChannel ch = javaChannel();
    // 获取配置属性writeSpinCount（循环写的最大次数）
    int writeSpinCount = config().getWriteSpinCount();
    do {
        // 缓存中数据为空，无数据可写
        if (in.isEmpty()) {
            // All written so clear OP_WRITE
            // 移除写事件，并直接返回
            clearOpWrite();
            // Directly return here so incompleteWrite(...) is not called.
            return;
        }
        // Ensure the pending writes are made of ByteBufs only.
        // 获取一次最大可写字节数
        int maxBytesPerGatheringWrite = ((NioSocketChannelConfig) config).getMaxBytesPerGatheringWrite();
        /**
         * 缓存由多个Entry组成，每次写时都可能写多个Entry
         * 具体一次性该发送多少数据
         * 由ByteBuffer数组的最大长度和一次最大可写字节数决定
         */
        ByteBuffer[] nioBuffers = in.nioBuffers(1024, maxBytesPerGatheringWrite);
        int nioBufferCnt = in.nioBufferCount();

        // Always us nioBuffers() to workaround data-corruption.
        // See https://github.com/netty/netty/issues/2761
        // 缓存中有多少个nioBuffer
        switch (nioBufferCnt) {
            case 0:
                // 非ByteBuffer数据，交给父类实现
                // We have something else beside ByteBuffers to write so fallback to normal writes.
                writeSpinCount -= doWrite0(in);
                break;
            case 1: {
                // Only one ByteBuf so use non-gathering write
                // Zero length buffers are not added to nioBuffers by ChannelOutboundBuffer, so there is no need
                // to check if the total size of all the buffers is non-zero.
                ByteBuffer buffer = nioBuffers[0];
                // buf可读写字节数
                int attemptedBytes = buffer.remaining();
                // 把buf发送到Socket缓存中
                final int localWrittenBytes = ch.write(buffer);
                // 发送失败
                if (localWrittenBytes <= 0) {
                    // 将写事件添加到事件兴趣集中
                    incompleteWrite(true);
                    return;
                }
                /**
                 * 根据成功写入字节数和尝试写入字节数调整下次最大可写字节数
                 * 当两者相等时，若尝试写入字节数* 2 大于当前最大写入字节数
                 * 则下次最大可写字节数等于尝试写入字节数 * 2
                 * 当两者不相等时， 成功写入字节数小于尝试写入字节数/2， 且尝试写入字节数大于4096时
                 * 下次最大可写字节数等于尝试写入字节数 /2
                 */
                adjustMaxBytesPerGatheringWrite(attemptedBytes, localWrittenBytes, maxBytesPerGatheringWrite);
                // 从缓存中移除写入的字节数
                in.removeBytes(localWrittenBytes);
                // 循环写次数减1
                --writeSpinCount;
                break;
            }
            default: {
                // Zero length buffers are not added to nioBuffers by ChannelOutboundBuffer, so there is no need
                // to check if the total size of all the buffers is non-zero.
                // We limit the max amount to int above so cast is safe
                // 尝试写入字节数
                long attemptedBytes = in.nioBufferSize();
                // 真正发送Socket 缓存中的字节数
                final long localWrittenBytes = ch.write(nioBuffers, 0, nioBufferCnt);
                // 如果发送失败
                if (localWrittenBytes <= 0) {
                    // 将写事件添加到感兴趣集中
                    // 以便下次NioEventLoop继续触发写操作
                    incompleteWrite(true);
                    return;
                }
                // Casting to int is safe because we limit the total amount of data in the nioBuffers to int above.
                // 调整下次最大可写字节数
                adjustMaxBytesPerGatheringWrite((int) attemptedBytes, (int) localWrittenBytes,
                        maxBytesPerGatheringWrite);
                // 从缓存中移除发送成功的字节
                in.removeBytes(localWrittenBytes);
                // 循环写次数减1
                --writeSpinCount;
                break;
            }
        }
    } while (writeSpinCount > 0);
    // 未全部发送完
    // 若writeSpinCount < 0
    // 则说明Socket 缓冲区已满，未发送成功
    // 若writeSpinCount = 0
    // 则说明Netty 缓存数据太大， 写了16次还未写完
    incompleteWrite(writeSpinCount < 0);
}

protected final int doWrite0(ChannelOutboundBuffer in) throws Exception {
    Object msg = in.current();
    if (msg == null) {
        // Directly return here so incompleteWrite(...) is not called.
        return 0;
    }
    return doWriteInternal(in, in.current());
}

private int doWriteInternal(ChannelOutboundBuffer in, Object msg) throws Exception {
    if (msg instanceof ByteBuf) {
        ByteBuf buf = (ByteBuf) msg;
        if (!buf.isReadable()) {
            // 若可读字节数为0，则从缓存区中移除
            in.remove();
            return 0;
        }
        // 实际发送字节数据
        final int localFlushedAmount = doWriteBytes(buf);
        if (localFlushedAmount > 0) {
            // 更新字节数据的发送速度
            in.progress(localFlushedAmount);
            if (!buf.isReadable()) {
                // 若可读字节数为0，则从缓存区中移除
                in.remove();
            }
            return 1;
        }
    } else if (msg instanceof FileRegion) {
        // 如果是文件FileRegion消息
        FileRegion region = (FileRegion) msg;
        if (region.transferred() >= region.count()) {
            in.remove();
            return 0;
        }
        // 实际写操作
        long localFlushedAmount = doWriteFileRegion(region);
        if (localFlushedAmount > 0) {
            // 更新数据的发送进度
            in.progress(localFlushedAmount);
            if (region.transferred() >= region.count()) {
                // 若region已经全部发送成功，则从缓存中移除
                in.remove();
            }
            return 1;
        }
    } else {
        // Should not reach here.
        // 不支持发送其他类型的数据
        throw new Error();
    }
    // 当实际发送的字节数为0时， 返回Integer.MAX_VALUE
    return WRITE_STATUS_SNDBUF_FULL;
}

  doWrite()与doWriteInternal()方法在AbstractChannel的flush0()方法中被调用，主要功能是从ChannelOutBoundBuffer缓冲中获取待发送的数据，进行循环发送，发送的结果分为以下3种。

1. 发送成功，跳出循环直接返回。
2. 由于TCP缓冲区已满，成功发送的字节数为0 ，跳出循环， 并将写操作OP_WRITE事件添加到选择Key兴趣事件中。
3. 默认写了16次数据还未发送完时， 把选择Key的OP_WRITE事件从兴趣的事件中移除，并添加了一个flushTask任务，先去执行其他任务，当检测到此任务时再发送。

protected final void incompleteWrite(boolean setOpWrite) {
    // Did not write completely.
    if (setOpWrite) {
        // 将OP_WRITE写操作事件添加到Channel的选择Key兴趣事件集中
        setOpWrite();
    } else {
        // It is possible that we have set the write OP, woken up by NIO because the socket is writable, and then
        // use our write quantum. In this case we no longer want to set the write OP because the socket is still
        // writable (as far as we know). We will find out next time we attempt to write if the socket is writable
        // and set the write OP if necessary.
        // 清除Channel选择Key兴趣事件集中的OP_WRITE写操作事件
        clearOpWrite();

        // Schedule flush again later so other tasks can be picked up in the meantime
        // 将写操作任务添加到EventLoop线程上，以便后续继续发送
        eventLoop().execute(flushTask);
    }
}
// 属性flushTask为task任务，主要负责刷新发送缓存链表中的数 据，由于write的数据没有直接写在Socket中，而是写在了 ChannelOutboundBuffer缓存中，
// 所以当调用flush()方法时，会把数 据写入Socket中并向网络中发送。因此当缓存中的数据未发送完成 时，需要将此任务添加到EventLoop线程中，
// 等待EventLoop线程的再 次发送。
private final Runnable flushTask = new Runnable() {
    @Override
    public void run() {
        // Calling flush0 directly to ensure we not try to flush messages that were added via write(...) in the
        // meantime.
        ((AbstractNioUnsafe) unsafe()).flush0();
    }
};
protected final void setOpWrite() {
    final SelectionKey key = selectionKey();
	// Check first if the key is still valid as it may be canceled as part of the deregistration
    // from the EventLoop
    // See https://github.com/netty/netty/issues/2104
    if (!key.isValid()) {
        return;
    }
    final int interestOps = key.interestOps();
    if ((interestOps & SelectionKey.OP_WRITE) == 0) {
        key.interestOps(interestOps | SelectionKey.OP_WRITE);
    }
}

  注册一个写事件，最终会被 selector.select(timeoutMillis) 监控到。

  最终调用ch.unsafe().forceFlush()方法再次刷新数据到socket中。因为NIO的SocketChannel只能写ByteBuffer类型的数据， nioBuffers()方法把缓冲区中需要发送的数据转换成了ByteBuffer。

/**
 * 在发送数据时需要把ChannelOutBoundBuffer中的msg转换成ByteBuffer
 * maxCount : 本次最多获取buf的个数为1024
 * maxBytes : 本次获取最大字节数
 *nioBuffers()方法把缓冲区中需要发送的数据转换成了 ByteBuffer ， 因 为 NIO 的 SocketChannel 只 能 写 ByteBuffer 类 型 的 数 据。具体代码解读如下:
 */
public ByteBuffer[] nioBuffers(int maxCount, long maxBytes) {
    assert maxCount > 0;
    assert maxBytes > 0;
    long nioBufferSize = 0;
    int nioBufferCount = 0;
    final InternalThreadLocalMap threadLocalMap = InternalThreadLocalMap.get();
    // 从线程本地缓存中获取ByteBuffer数组
    ByteBuffer[] nioBuffers = NIO_BUFFERS.get(threadLocalMap);
    //  从准备第一个写入的Socket 的元素开始
    Entry entry = flushedEntry;
    // 循环遍历 entry ,entry必须为准备写入Socket 的元素且为非取消状态
    while (isFlushedEntry(entry) && entry.msg instanceof ByteBuf) {
        if (!entry.cancelled) {
            // 获取entry节点中实际发送的数据
            ByteBuf buf = (ByteBuf) entry.msg;
            final int readerIndex = buf.readerIndex();
            // 获取可发送的字节数
            final int readableBytes = buf.writerIndex() - readerIndex;

            // 若可发送的字节数大于 0 则继续：否则跳过
            if (readableBytes > 0) {
                // 累计发送字节数不能大于 maxBytes
                // maxBytes  < nioBufferSize + readableBytes ,本次发送的字节 + 累计发送的字节是否大于最大字节限制
                if (maxBytes - readableBytes < nioBufferSize && nioBufferCount != 0) {
                    // If the nioBufferSize + readableBytes will overflow maxBytes, and there is at least one entry
                    // we stop populate the ByteBuffer array. This is done for 2 reasons:
                    // 1. bsd/osx don't allow to write more bytes then Integer.MAX_VALUE with one writev(...) call
                    // and so will return 'EINVAL', which will raise an IOException. On Linux it may work depending
                    // on the architecture and kernel but to be safe we also enforce the limit here.
                    // 2. There is no sense in putting more data in the array than is likely to be accepted by the
                    // OS.
                    //
                    // See also:
                    // - https://www.freebsd.org/cgi/man.cgi?query=write&sektion=2
                    // - http://linux.die.net/man/2/writev
                    break;
                }
                // 累计发送字节数
                nioBufferSize += readableBytes;
                int count = entry.count;
                // 获取字节中的ByteBuffer的个数
                if (count == -1) {
                    //noinspection ConstantValueVariableUse
                    entry.count = count = buf.nioBufferCount();
                }
                // 需要存放多少个ByteBuffer
                int neededSpace = min(maxCount, nioBufferCount + count);
                // nioBuffers长度不够，需要扩容
                if (neededSpace > nioBuffers.length) {
                    nioBuffers = expandNioBufferArray(nioBuffers, neededSpace, nioBufferCount);
                    NIO_BUFFERS.set(threadLocalMap, nioBuffers);
                }
                // 如果byteBuffer 的个数为1，则直接获取ByteBuffer并放入nioBuffers数组中
                if (count == 1) {
                    ByteBuffer nioBuf = entry.buf;
                    if (nioBuf == null) {
                        // cache ByteBuffer as it may need to create a new ByteBuffer instance if its a
                        // derived buffer
                        entry.buf = nioBuf = buf.internalNioBuffer(readerIndex, readableBytes);
                    }
                    nioBuffers[nioBufferCount++] = nioBuf;
                } else {
                    // The code exists in an extra method to ensure the method is not too big to inline as this
                    // branch is not very likely to get hit very frequently.
                    // 如果有多个循环获取ByteBuffer 放入nioBuffers数组中
                    nioBufferCount = nioBuffers(entry, buf, nioBuffers, nioBufferCount, maxCount);
                }
                // 不能超过最大个数限制
                if (nioBufferCount == maxCount) {
                    break;
                }
            }
        }
        // 获取下一个节点
        entry = entry.next;
    }
    this.nioBufferCount = nioBufferCount;
    this.nioBufferSize = nioBufferSize;

    return nioBuffers;
}

  通过nioBuffers()方法获取到需要发送的ByteBuffer数组，然后通过SocketChannel写到网络中， 并返回写成功了多少字节，此时ChannelOutboundBuffer需要把这些字节从链表中移除，同时需要把刚刚生成的ByteBuffer数组也一起移除 。 下面看remote()方法的解读 。

/**
 *  移除写成功的字节数
 */
public void removeBytes(long writtenBytes) {
    for (;;) {
        // 与nioBuffers()方法一样， 从准备写入Socket 的节点开始，获取此节点的Buf 数据
        Object msg = current();
        if (!(msg instanceof ByteBuf)) {
            assert writtenBytes == 0;
            break;
        }

        final ByteBuf buf = (ByteBuf) msg;
        final int readerIndex = buf.readerIndex();
        // 获取buf可发送的字节数
        final int readableBytes = buf.writerIndex() - readerIndex;
        // 如果当前节点的字节数小于或等于已经发送的字节数，则直接删除整个节点，并更新进度
        if (readableBytes <= writtenBytes) {
            if (writtenBytes != 0) {
                progress(readableBytes);
                writtenBytes -= readableBytes;
            }
            remove();
        } else { // readableBytes > writtenBytes
            // 若当前节点还有一部分未发送，则缩小当前节点的可发送字节长度
            if (writtenBytes != 0) {
                // 修改其readerIndex并更新进度
                buf.readerIndex(readerIndex + (int) writtenBytes);
                progress(writtenBytes);
            }
            break;
        }
    }
    // 由于每次在发送时，都需要从线程本地缓存点点获取ByteBuffer数组，且每次获取的数组应无任何数据，因此此处需要清空它
    clearNioBuffers();
}

public void progress(long amount) {
    Entry e = flushedEntry;
    assert e != null;
    ChannelPromise p = e.promise;
    long progress = e.progress + amount;
    e.progress = progress;
    if (p instanceof ChannelProgressivePromise) {
        ((ChannelProgressivePromise) p).tryProgress(progress, e.total);
    }
}


 /** Will remove the current message, mark its {@link ChannelPromise} as success and return {@code true}. If no
 * flushed message exists at the time this method is called it will return {@code false} to signal that no more
 * messages are ready to be handled.
 * 节点数据都发送完后， 需要把节点从链表中移除
 */

public boolean remove() {
    Entry e = flushedEntry;
    if (e == null) {
        // 如果获取不到链头节点，则清空ByteBuf缓存
        clearNioBuffers();
        return false;
    }
    Object msg = e.msg;

    ChannelPromise promise = e.promise;
    int size = e.pendingSize;
    // 从链表中移除此节点，同时将flushedEntry指针指向下一个节点
    removeEntry(e);
    if (!e.cancelled) {
        // only release message, notify and decrement if it was not canceled before.
        // 节点在非取消状态下，由于没有地方用得上节点数据，因此需要释放其内存空间，并通知处理成功，同时缓存总数据大小相应的减少
        ReferenceCountUtil.safeRelease(msg);
        safeSuccess(promise);
        decrementPendingOutboundBytes(size, false, true);
    }

    // recycle the entry
    // 回收Entry 对象并放回对象池
    e.recycle();

    return true;
}

// 移除节点，同时修改flushedEntry指针
private void removeEntry(Entry e) {
    if (-- flushed == 0) {
        // processed everything
        // 若最后的节点也被移除了，则所有的指针为null
        flushedEntry = null;
        if (e == tailEntry) {
            tailEntry = null;
            unflushedEntry = null;
        }
    } else {
        // 否则预写入指针会不断向前移动
        flushedEntry = e.next;
    }
}

// Clear all ByteBuffer from the array so these can be GC'ed.
// See https://github.com/netty/netty/issues/3837
private void clearNioBuffers() {
    int count = nioBufferCount;
    if (count > 0) {
        nioBufferCount = 0;
        // 填null对象
        Arrays.fill(NIO_BUFFERS.get(), 0, count, null);
    }
}

总结

  到这里，终于将Netty的服务端源码分析完毕，当然还有一些细节部分的代码，自己感兴趣可以自己打断点调试。 多调试，反复思考，这样才能真正的理解Netty源码，相对于半年前，我感觉我对Netty充满了自信，Netty客户端源码，我觉得和服务端源码差不多，就不分析了。当然了，当然啦， 有兴趣可以去看看《Netty源码剖析与应用》这本书，我觉得还是写得非常好的，博客中大部分理论知识都来源于这本书。 我也从中收益非浅，因此还是非常感谢作者刘耀林的，下一篇博客可能再研究一下Netty的时间轮及应该，Netty的源码学习也就告一段落了。如果看我的博客，也希望读者能从中学习到你想要的，或者从中得到启发 ，对我也是一种激励 。 下一篇博客见。

源码地址

https://gitee.com/quyixiao/netty-netty-4.1.38.Final.git
