NCS初探--基于nRF5340的blinky

开发环境：SEGGER Embedded Studio V5.32a

NCS版本：v1.5.1

开发板：PCA10095

项目路径：

 开发板路径：

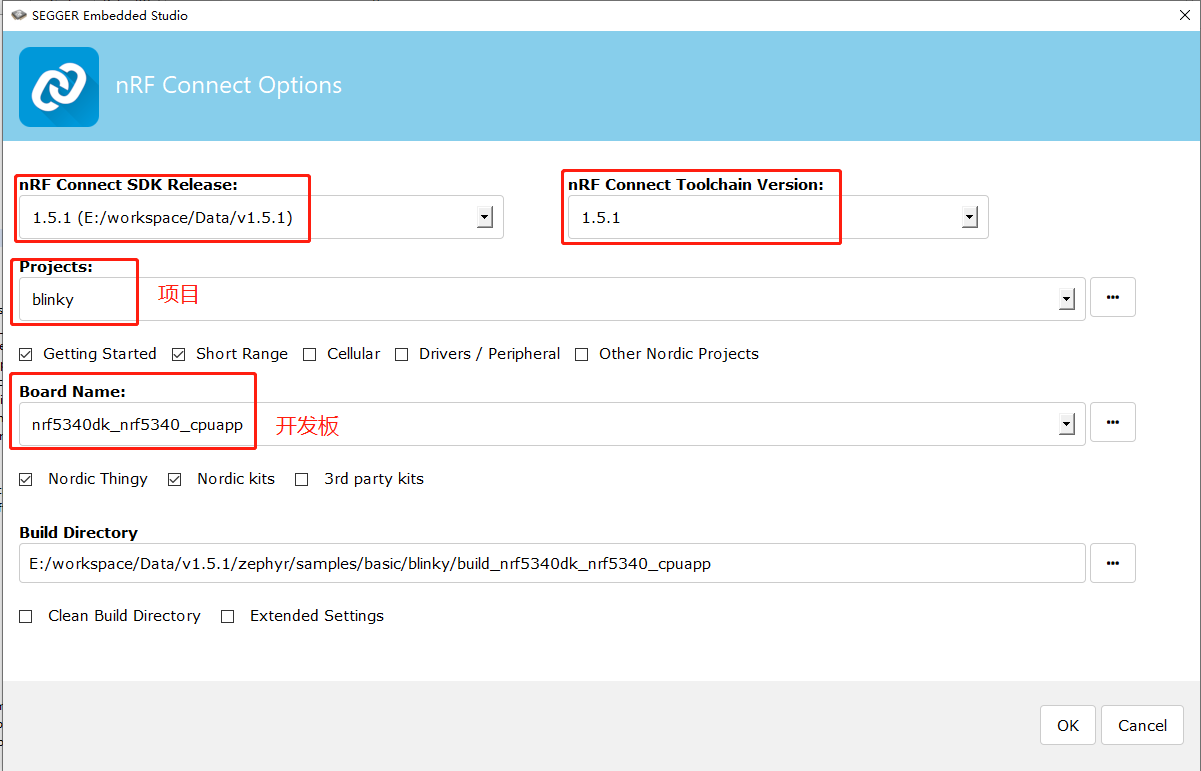

项目装载：

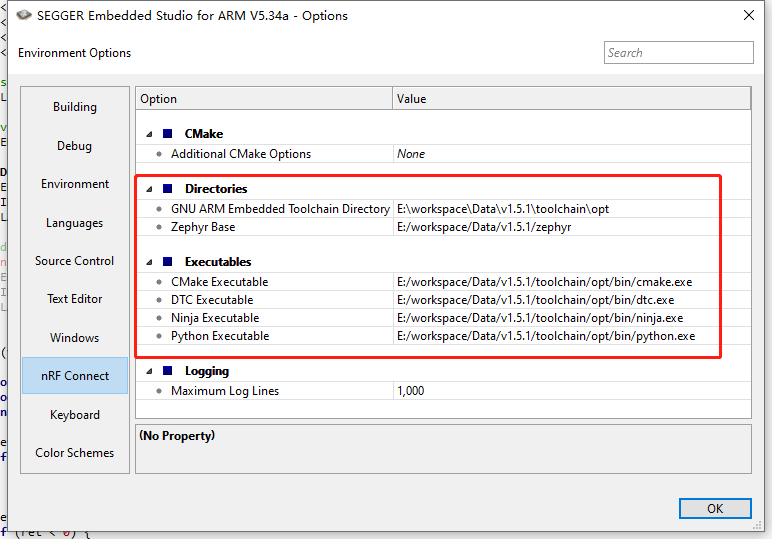

注意上图的 nRF Connect SDK Release 和 nRF Connect Toolchain Version 也可以选择：

但是前提是在SES中配置好：

注意： 路径按照自己安装的NCS选择。

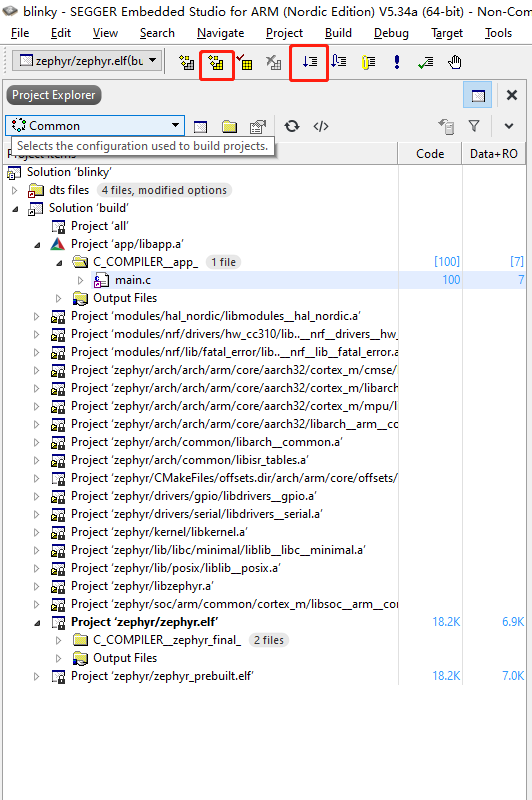

 编译完成：左边是build，右边是debug



 烧入现象：LED1周期性闪烁。

代码解析：

1.宏定义：

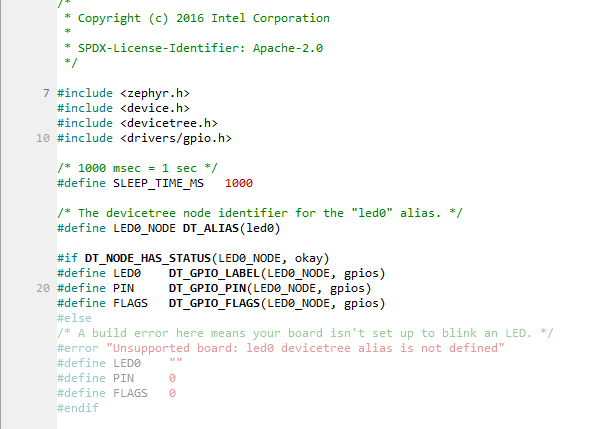

LED0_NODE:

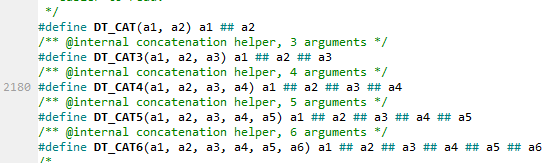

 由以上两个宏定义可得 LED0_NODE 等价于 DT_N_ALIAS_led0

DT_NODE_HAS_STATUS:

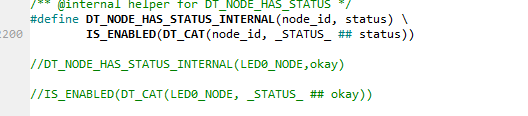

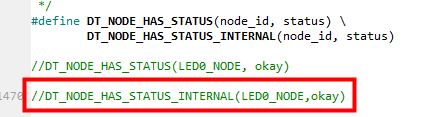

 这个用来判断设备是否OK的宏比较复杂，此处使用#if，可以看出其实就是判断此宏定义是为0还是为1。我们深入里面查看，首先替换掉第一层得到：

替换掉第二层：

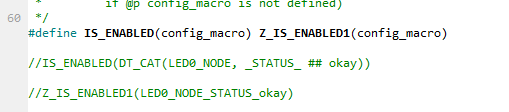

替换掉第三层：

第四层替换很巧妙：

首先这里我们需要拼接 _XXXX 和 config_macro 但是注意，此时的config_macro 实际内容是：

LED0_NODE_STATUS_okay

替换掉上个宏定义得到的内容实际是：

DT_N_ALIAS_led0_STATUS_okay

这个宏是一个由脚本自动根据设备树文件生成的宏，它在 devicetree_unfixed.h 中被定义：

 所以，如果在设备树中，led0的状态为okay，则此宏自动被定义且为1！所以此处替换结果为：

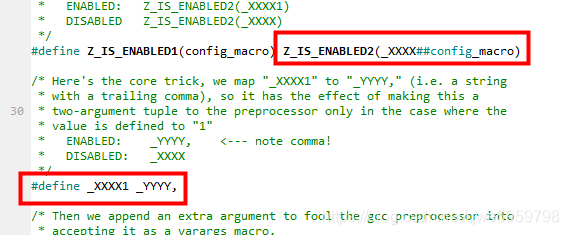

注意最重要的一点，下面有 _XXXX1 的定义：

这个逗号极为重要。 我一开始忽略了逗号就导致代码看不明白。

这里分为两种情况：

1. DT_N_S_leds_S_led_0_STATUS_okay 宏没有被定义，则此处替换为：

Z_IS_ENABLED2(_XXXX)

2.DT_N_S_leds_S_led_0_STATUS_okay 宏被定义了，且为1，则此处替换为：

Z_IS_ENABLED2(_XXXX1)

进一步被替换为：

Z_IS_ENABLED2(_YYYY,)

替换第5层和第六层：

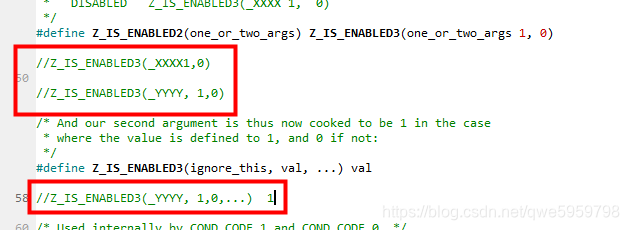

1.如果上一步结果是 Z_IS_ENABLED2(_XXXX) ，则替换结果为:

很明显最后结果为0。

2.如果上一步结果是 Z_IS_ENABLED2(_XXXX1) ，则替换结果为：

很明显结果为1。其实就是因为上面那个逗号。所以追溯到最后，此宏会判断在其他.h里是否定义了某个宏，来确定返回值是否为1。

LED0：

详细过程不再赘述，替换结果为：DT_N_S_soc_S_peripheral_50000000_S_gpio_842500_P_label

即 "GPIO_0"

PIN：

详细过程不再赘述，替换结果为：

DT_N_S_leds_S_led_0_P_gpios_IDX_0_VAL_pin

即 28

FLAGS：

详细过程不再赘述，替换结果为：

DT_N_S_leds_S_led_0_P_gpios_IDX_0_VAL_flags

即 1

至此，所有的宏定义都已经被分析完。

2.主体代码

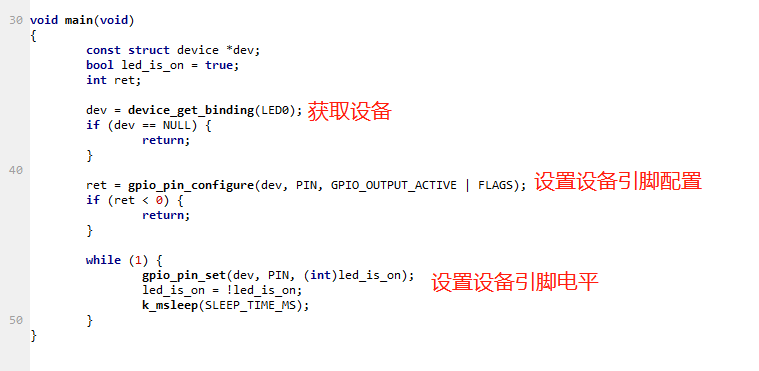

 可以看到主要代码分为3步：

1.通过LED0获取设备相关信息

2.根据设备信息中的引脚号去初始化相关引脚

3.在while循环里闪烁led

device_get_binding()

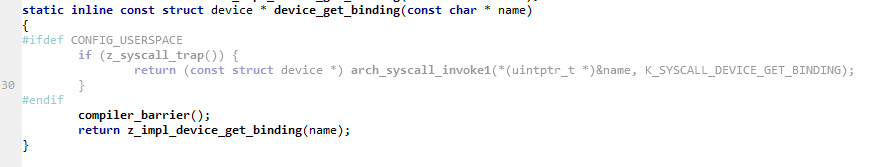

 可以看到这个函数使用inline关键字修饰，代表其为内联函数，也就是在实代码编译过程中，函数名会被替换为函数体内容，所以C语言中内联函数一般被定义在.h文件中。好处就是用空间换时间。

compiler_barrier()为编译器内存屏障，防止编译器优化指令执行顺序，在驱动中较为常见，因为驱动设备一般来说需要先初始化才能使用，但是有时候编译器优化会导致指令乱序执行。

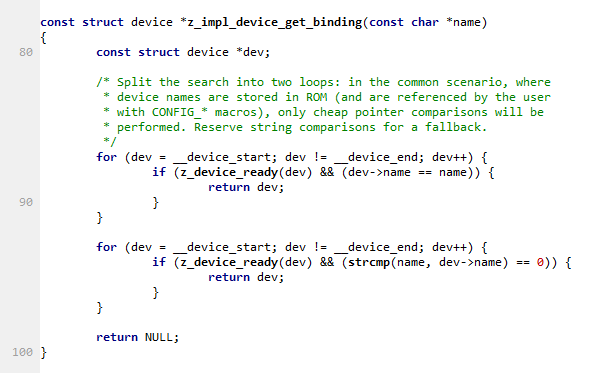

另外一个函数根据名称获取设备的函数，这个过程被认为是绑定。根据上一节宏定义，我们已经知道这个函数的入参其实就是 LED0 也就是字符串 "GPIO_0" ,此函数通过两个循环，去轮询__device_start 到 __device_end 之间的所有dev，然后比对每个dev的名字指针，或名字字符串是否相同去判断是否是名字为入参的dev，且此设备必须为 ready 状态。

ready状态怎么判断？

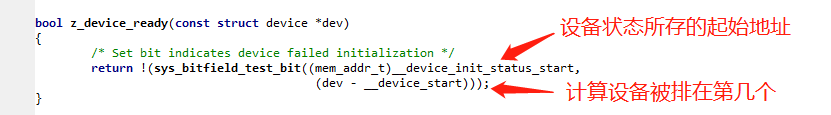

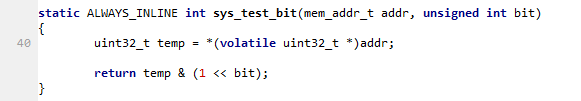

在zephyr中，把所有设备按顺序排列后，每个设备用1bit来表示状态。比如我把所有设备状态存在地址为0x00000000的内存里，我们知道在32位单片机里，物理地址是unsigned long 类型，所以每32个设备我们存在一个地址里面，然后累加存下面32个设备状态。从代码里面印证我们的分析：

这里是一个简单的计算，比如我们找的设备排在第35个，首先我们35/32 = 1余3，所以 sys_test_bit()的两个参数分别为：__device_init_status_start + 1 和 3 ，也就是第35个设备的状态储存在，以32个设备为一组划分，第二个组里面bit3。注意bit是从0开始计算，也就是第四个bit。

而关于 __device_start 和 __device_end 的定义如下：

 所以此处可以看作是一个结构体数组，首元素指针为 __device_start ，最后一个元素指针为 __device_end，通过结构体指针累加，去调用每个结构体元素的name与入参比对。

 这时候会有一个疑问，__device_start到__device_end里的数据是在什么时候被存进去的呢？ready状态又是什么时候被置位的呢？

起始和之前写过的RT-Thread那篇文章里提到的自动初始化一样，这部分设备信息，在编译时就已经确定。在gpio_nrfx.c中有：

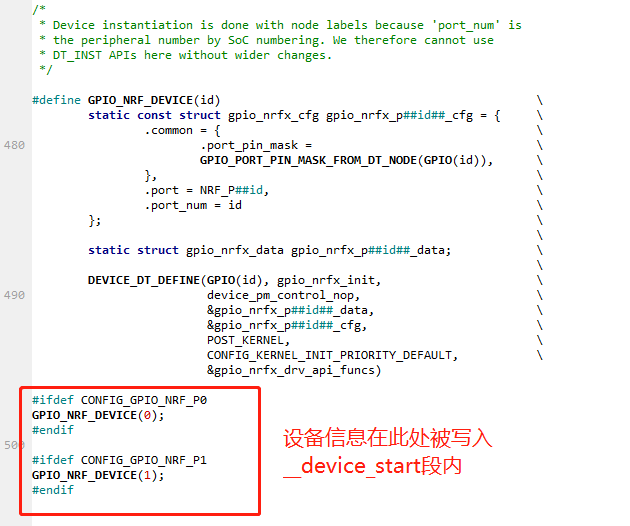

此宏较为复杂，具体不再分析，其中内容与设备树生成的.h有关，基本流程是读取设备树内信息，把信息以结构体的形式填充在相应的段内。

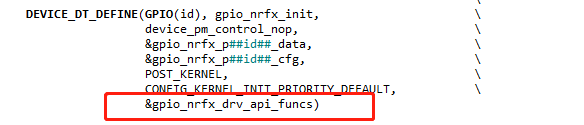

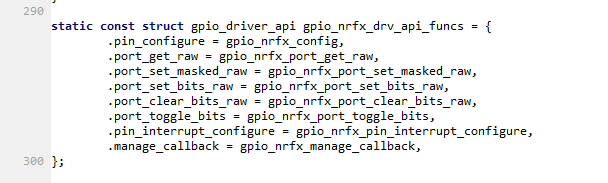

需要注意的是在设备注册的时候，操作设备的一系列api就随函数指针传入设备信息内了：

右边的所有函数，最终还是调用了Nordic的底层库。

其实具体实现不明白也没关系，只需要会按照规则修改设备树文件，并会使用设备树宏就可以了，设备树相关宏都以 DT_ 开头。

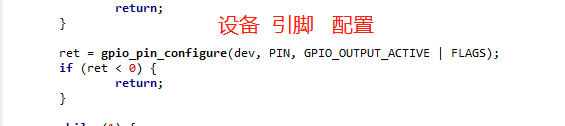

 gpio_pin_configure()

 此函数使用简单，注意这里配置使用了 | FLAGS，是为了在默认配置的基础上去修改。

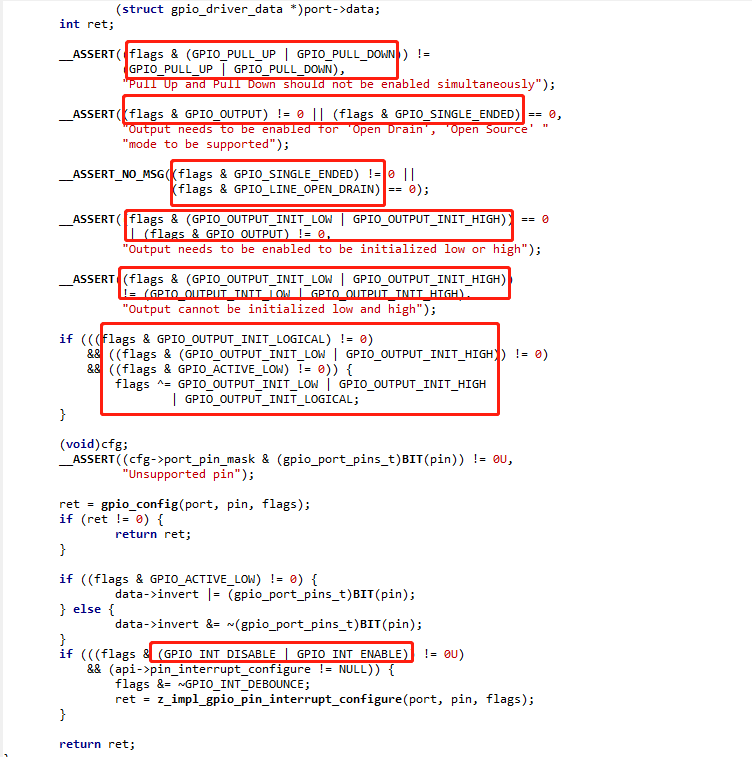

可以配置的选项包括输入输出配置，上下拉配置，中断配置等，具体配置可以在函数内查看：

熟悉GPIO的应该从名字就可以判断每个标志所代表配置含义。(在查看这部分代码时，经常会触发一个同时打开多个同名文件导致软件无响应bug，事实证明，一个新的东西总是伴随着新的bug)

gpio_pin_set()

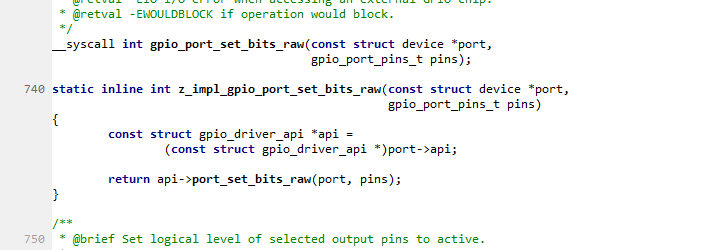

关于引脚电平设置，在这里最终调用的函数为：

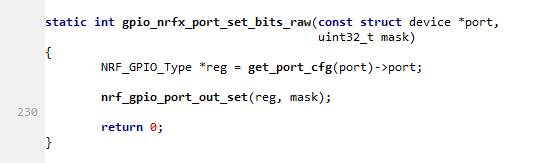

 这里的port即dev，而dev的api则是在之前介绍的文件gpio_nrfx.c中设备初始化传入的api函数指针。最终调用的还是Nordic的底层库：

最后，不得不说zephyr是一个很复杂的轻量级系统。 面对市面上像ucos，freertos，rt-thread，zephyr等让人眼花缭乱的轻量级os，如何选择一个合适的os很重要。
