(GCC)STM32进阶详解之栈回溯

接上一篇：

函数调用

由上一篇大概了解了函数是如何被调用，中断或者说异常又是如何被调用，而这一篇相当于上一篇知识的一个应用，也是上一篇遗留的思考，即在hardfault中如何判断是从何处触发这个异常的。本来打算自己写demo，但是查到github上有一个开源的CmBacktrace，既然有大牛已经写了开源的库，就直接拿来分析印证吧。项目地址：

CmBacktrace

硬件我使用的是STM32F103ZET6最小系统板，demo是项目中提供的，直接下载即可。

1.原理分析

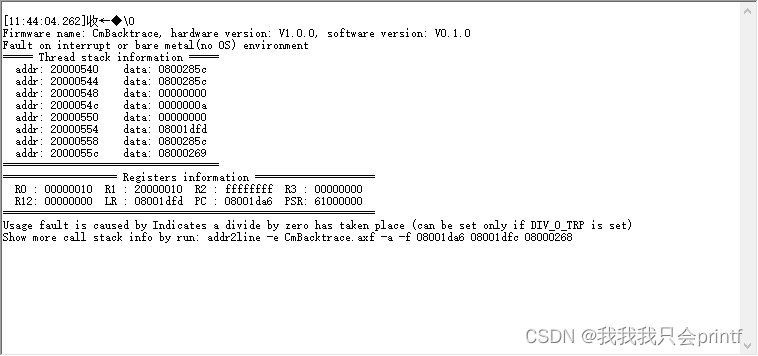

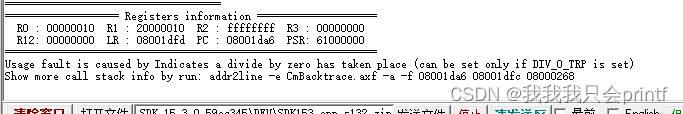

从串口1输出如下：

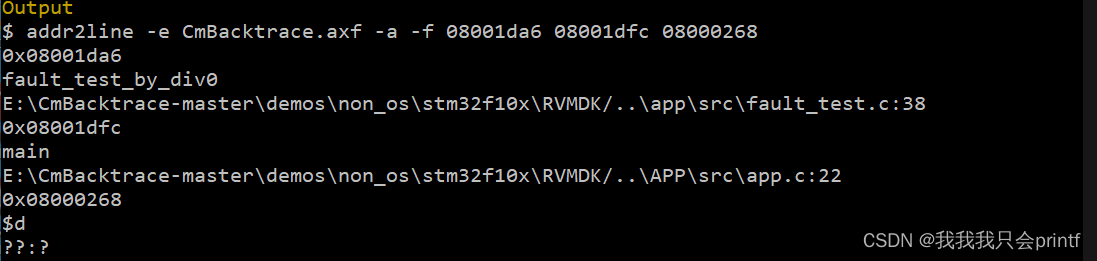

实际使用项目中提供的addr2line运行打印出来的地址时，输出如下：

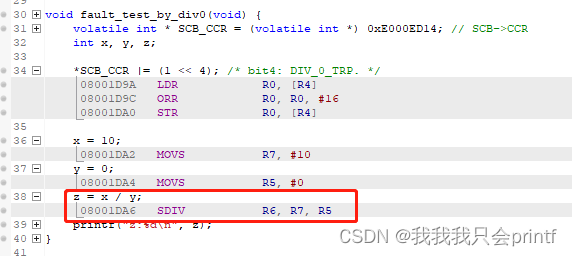

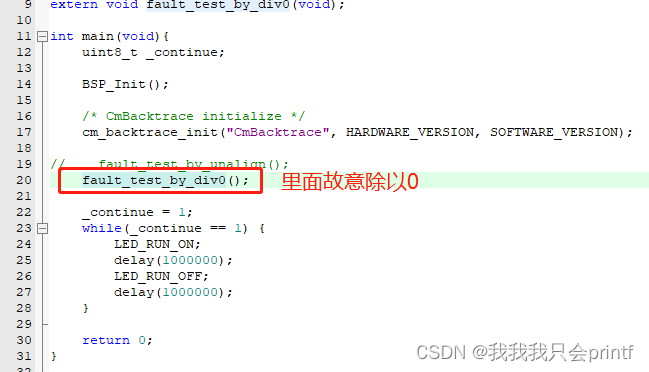

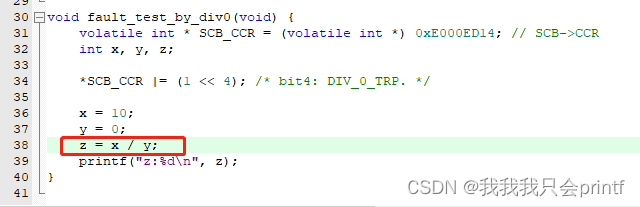

我们回过头来看一下demo，在app.c中的main里有调用fault_test_by_div0()这个函数，它里面故意做了除0运算：

 仔细对比addr2line的输出，我们可以看到，输出结果是完全正确的，包括行号（有空行的情况可能会有点偏差）。其实addr2line这个程序的作用是通过你输入的地址和.elf文件，输出这个地址在.elf文件中表示的函数。原理不难理解，elf文件中完美保留了每个函数的地址，以及每个函数对应的.c文件，自然可以去对应.c中查看该函数行号。可以参考我之前分析elf文件的博文：

(GCC)STM32进阶修炼之ELF文件剖析

所以这里的关键其实在于我们给addr2line传入的三个地址：

addr2line -e CmBacktrace.axf -a -f 08001da6 08001dfc 08000268

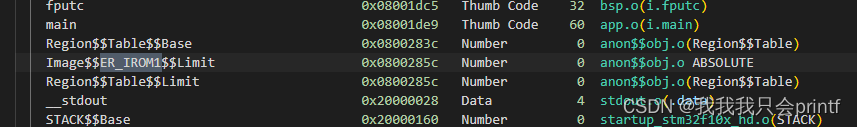

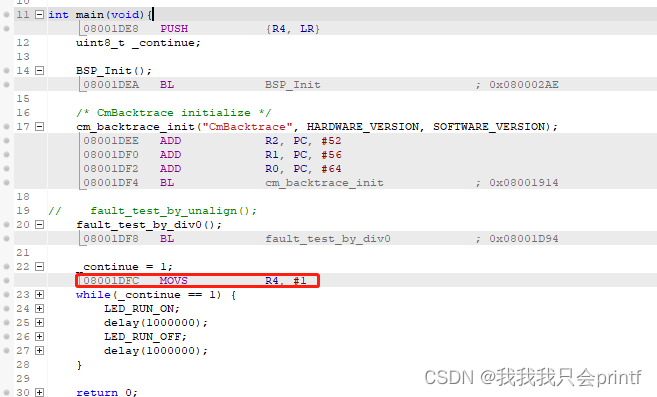

打开.axf文件可以看到以上三个地址分别对应的函数：

可以看到最后一个地址指向的08000268其实在源文件中是找不到的而且它保存的也不是某行代码，而是一个全局变量，所以addr2line打印的是问号，表示查找不到。

从这里可以看出，我们的关键就在于找到出错误代码的地址，以及调用这个出错误函数的地方，当然，实际可能有很多个函数层层嵌套调用，而只需要依次找到上一层调用地址，就可以一层一层的递进。

这里，我会再次分析整个函数调用流程，是对上一节内容的一个印证。请注意栈中保存数据在整个流程中的变化！

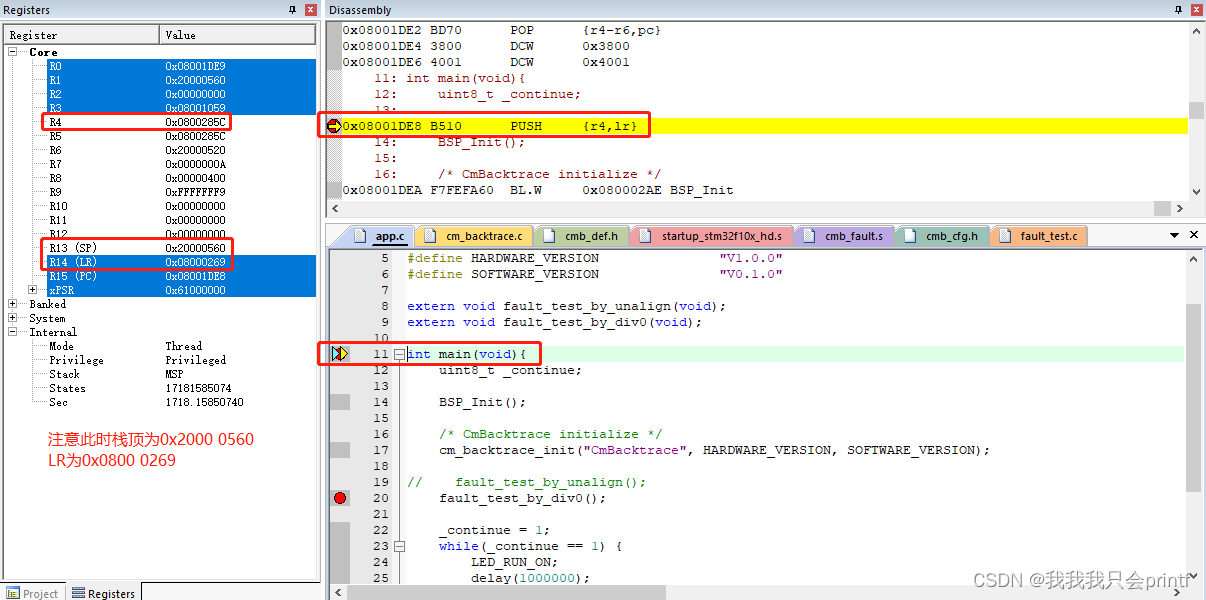

首先我们把断点打在main函数的起始位置，此时现场如下：

由上图我们可以知道几点：

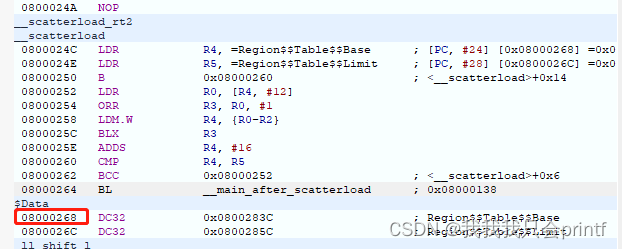

1.调用mian函数结束后， 我们返回到调用main函数的地方，并执行下一个指令，它的地址是0x08000268（为什么减一我前几章有说过），这个地址实际对应：

实际这个地址保存的根本不是可以执行的代码，那为什么还要指明从main执行完后回来执行它？

由上图可以看到，我们实际跳转main是0x08000264，这里使用的指令是BL，这个指令会自动装载下一个指令地址到LR（即执行时PC指向的地址），保证调用完函数后，可以很方便的直接用汇编指令：B LR返回到上层函数，然而实际这个工程中，main函数根本不会返回，所以这个地址即使是错的，也无所谓。

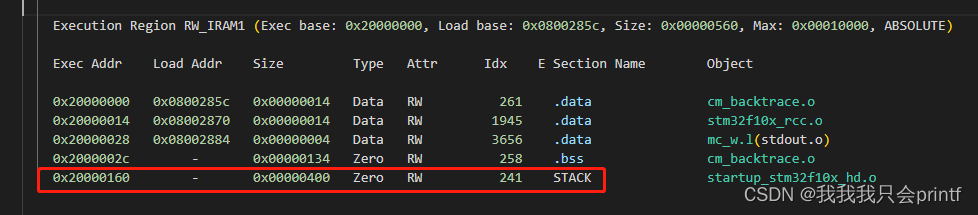

2.因为我们main函数中还要再使用汇编指令BL和寄存器R4，所以我们需要把它们保存在栈里，防止被覆盖，所以可以看到main函数第一行汇编就是把LR和R4保存在了栈里。而此时的栈顶是SP所指向的0x2000 0560，打开.map文件可以看到：

我们分配给栈的空间是从0x2000 0160开始，大小为0x400的空间，因为栈是从上到下生长的，所以栈顶一开始就是0x2000 0560。

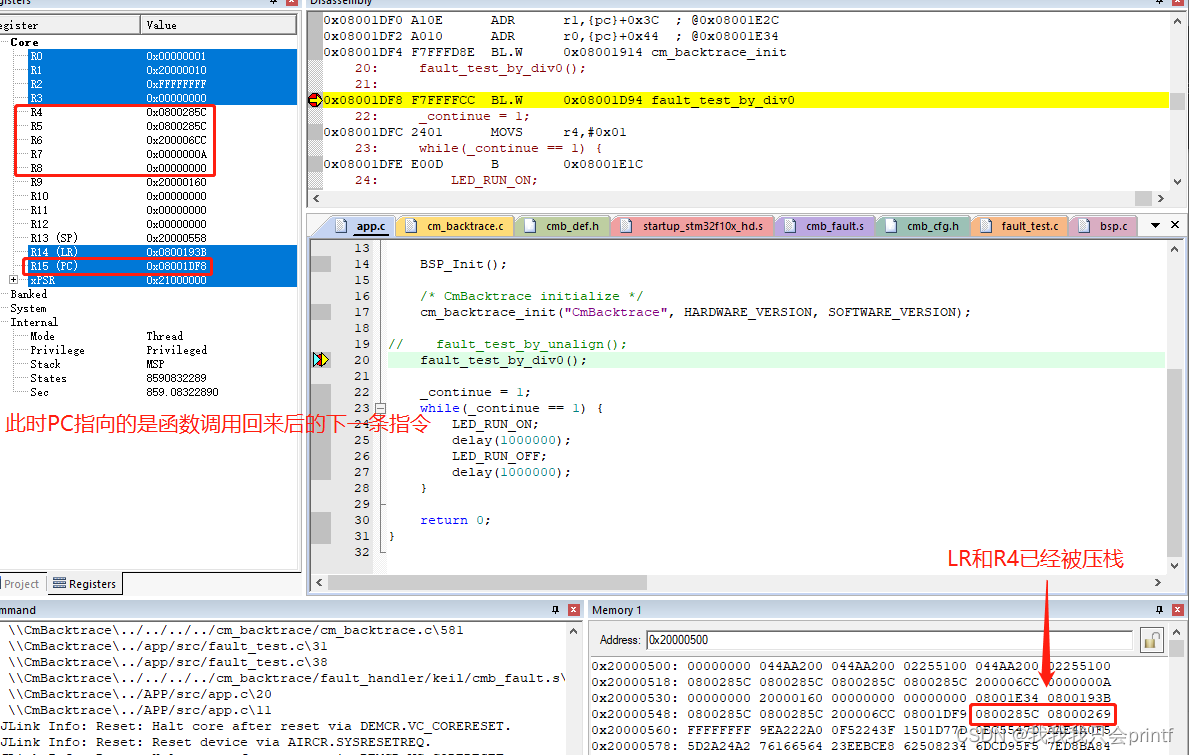

我们再次推进断点位置，这次把断点打在进入fault_test_by_div0函数前，具体现场如下：

可以看到，根据上文的分析，LR和R4已经被压栈，此时栈顶已经变成了0x20000558，我们继续向下推进， 这次把断点打在fault_test_by_div0函数一开始的位置：

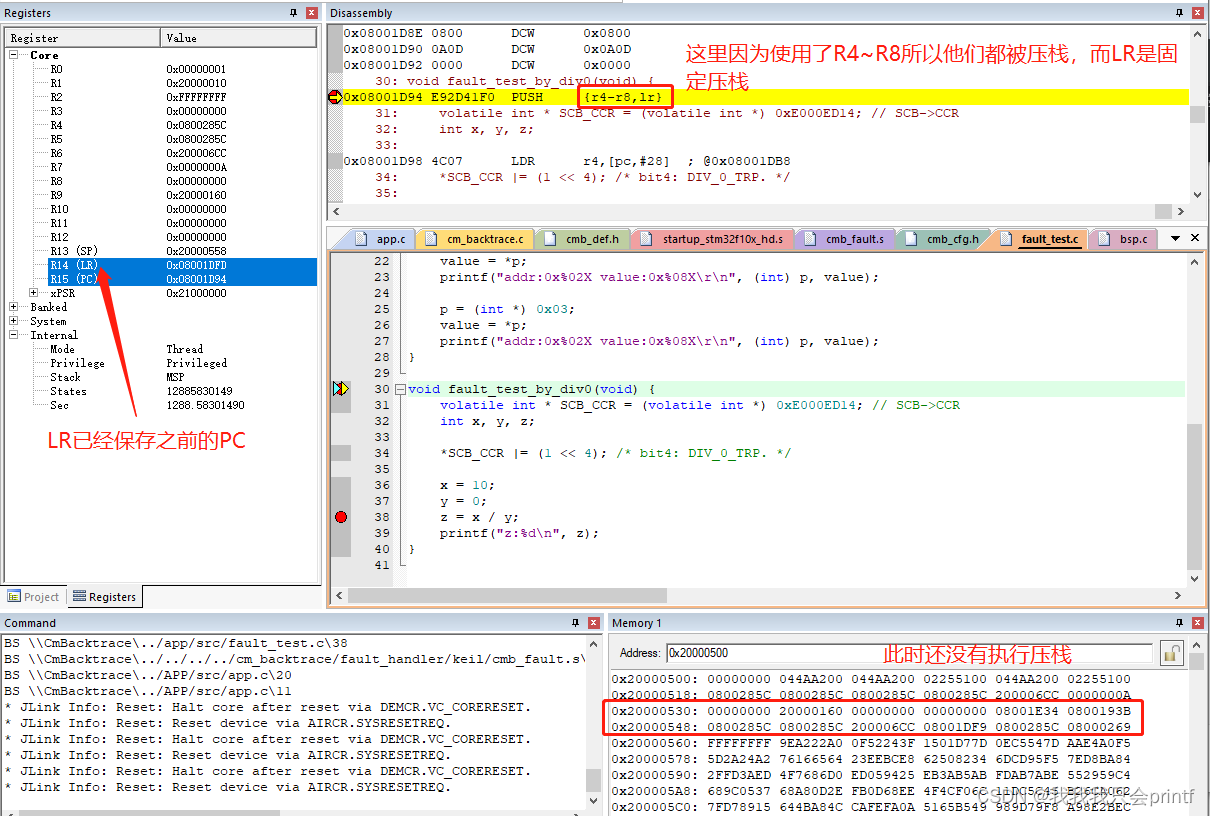

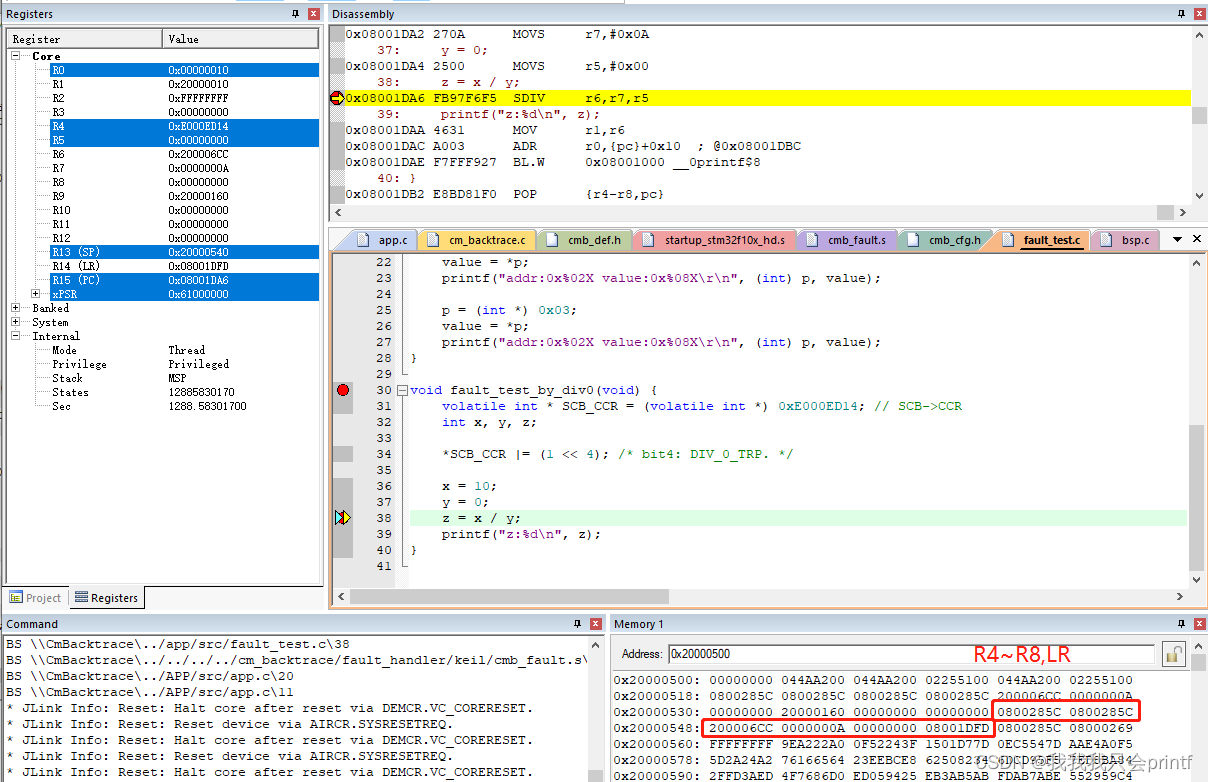

继续把断点打在出错的那一行函数，继续运行分析：

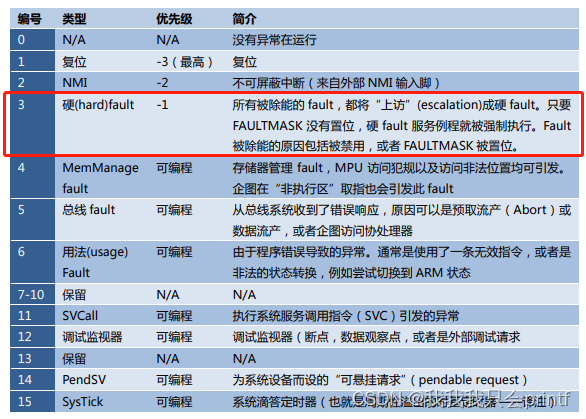

对比上面两张图可以看到，栈内数据和我们分析的一模一样，现在我们即将运行错误代码，我们知道，Cortex-M系列的MCU出现错误会跳往编号为3的中断：

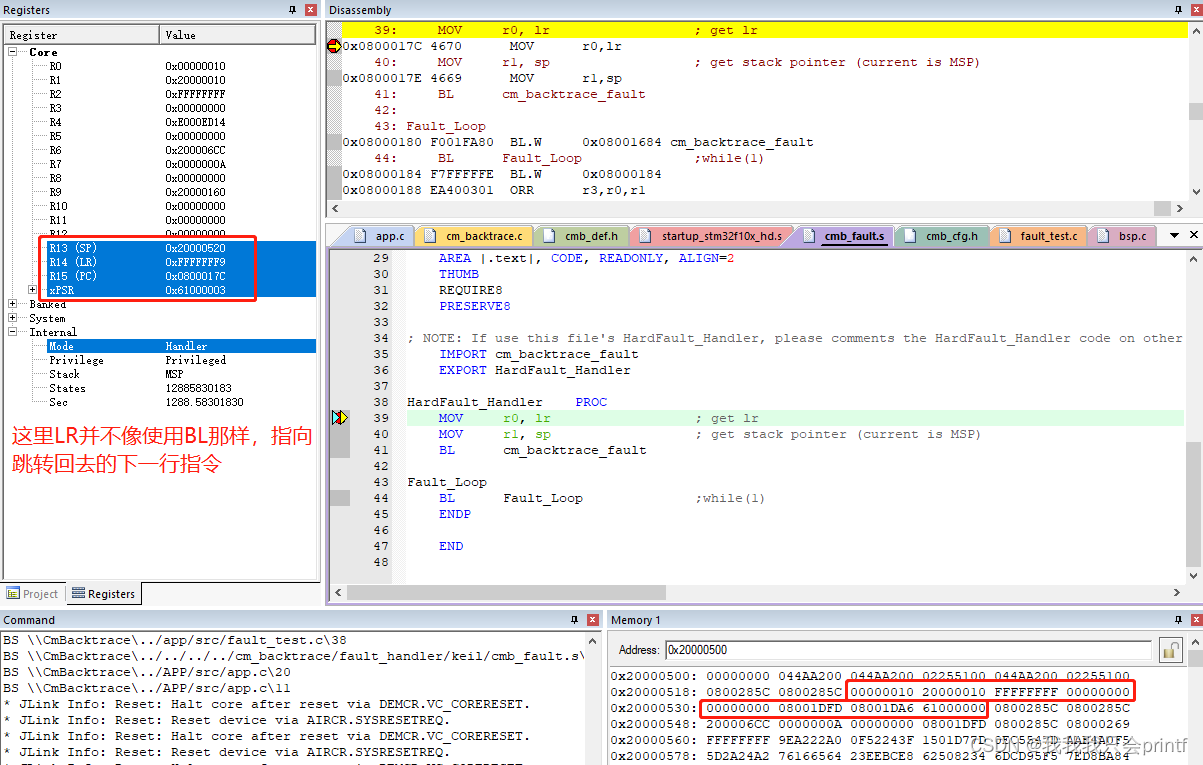

这里我们找到中断表，最后可以查到跳转到了HardFault_Handler函数，我们把下个断点打在这里：

可以看到，出现错误后和我们预期一样，注意两个地方：

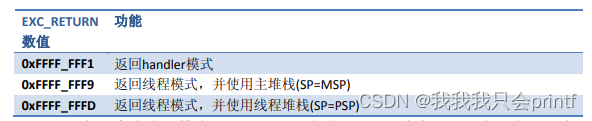

1.进入中断后，LR的值会被自动更新为特殊的EXC_RETURN，这个值的含义如下：

也就是它告诉了我们，这个中断执行完后，我们返回时该使用何种模式，和使用哪个堆栈指针。

2.正因为LR因为上述原因被占用了，导致我们没有办法再直接通过LR返回到中断被调用前的位置，所以进入中断后，一部分寄存器是硬件自动入栈的：

由进入HardFault_Handler后的现场图也可以看到，压栈的内容与寄存器是一一对应的。也就是说硬件替我们保存了一部分现场，你可能会问了，为何还有一部分寄存器没有被保存，万一在进入中断前我使用过它们比如R5，中断中被破坏了，代码从中断中出来后，再回去执行不是一样会出错吗？这在上一章有讲过，函数调用原则里有分哪些寄存器是需要调用者保护，哪些寄存器是需要被调用者保护的，这里除了硬件压栈的那部分，剩余的都应该由被调用者保护。

这样是不是一切都明了了？思考这样一个问题：

如果此时让你在HardFault_Handler中写一个函数，用它去寻找是由哪条指令执行后，导致进入了HardFault_Handler，而那个指令所在的函数又是被哪里所调用，你会写吗？

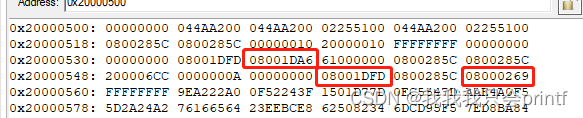

一切一切的关键又回到了那三个地址：

对，就是如何从栈中找到这三个地址！

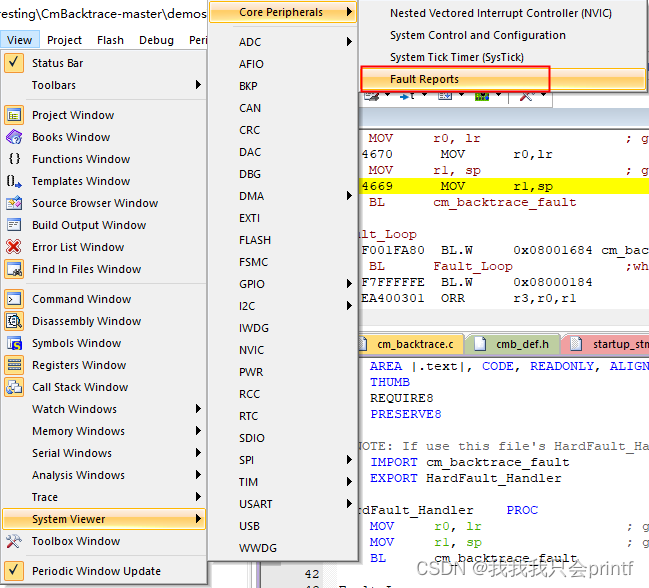

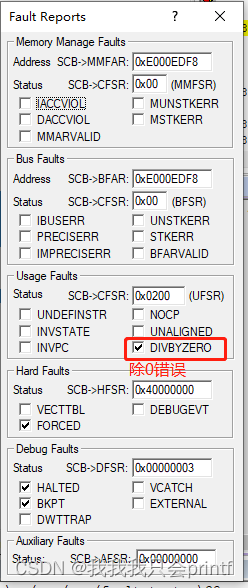

至于为什么可以打印出错误类型是除0，那很简单，即使你没有移植任何代码，在keil中HardFault_Handler打上断点，进入后，查看：

简单来说就是Cortex-M内核提供了一些寄存器，它们保存出错时，错误的大概类型。只需在进入错误中断后查询相关寄存器即可。

听起来这一切都很简单是不是？但是想写好一个开源库却比想象中难。

2.代码分析

就以上文中demo里不使用OS的情况为例，分析整个代码流程。

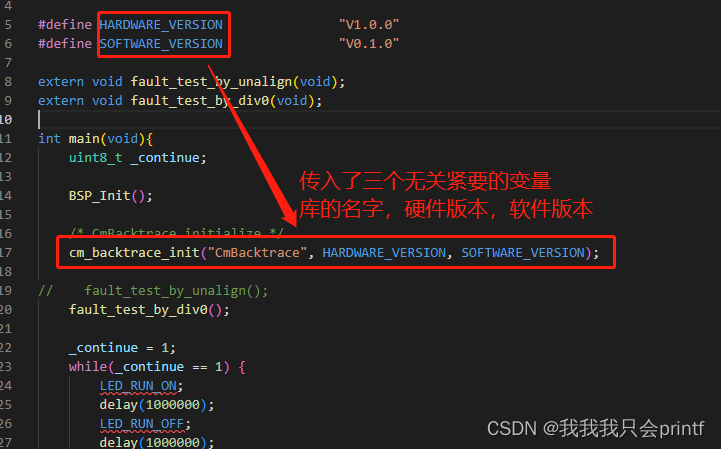

首先看main函数，和CmBacktrace相关的初始化就一个函数：

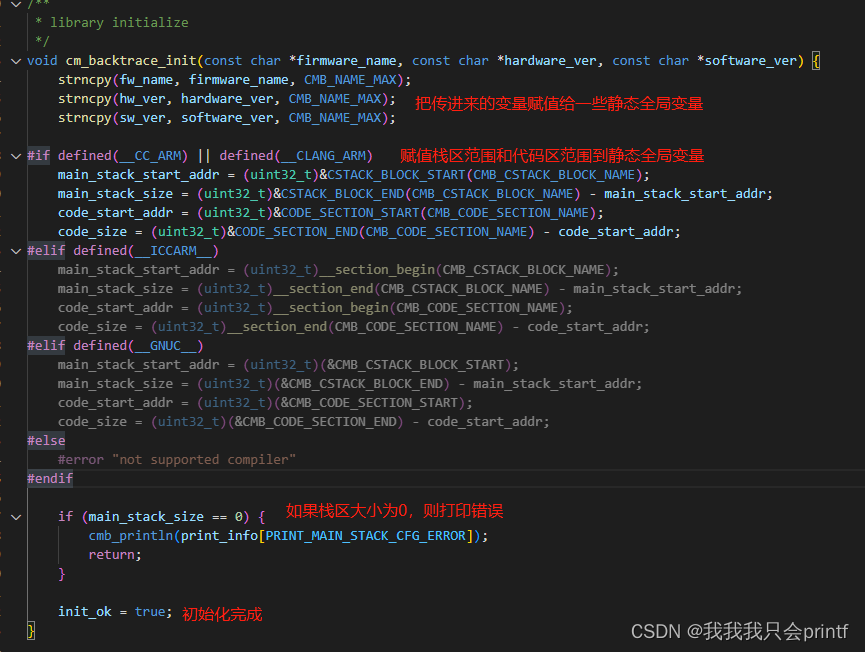

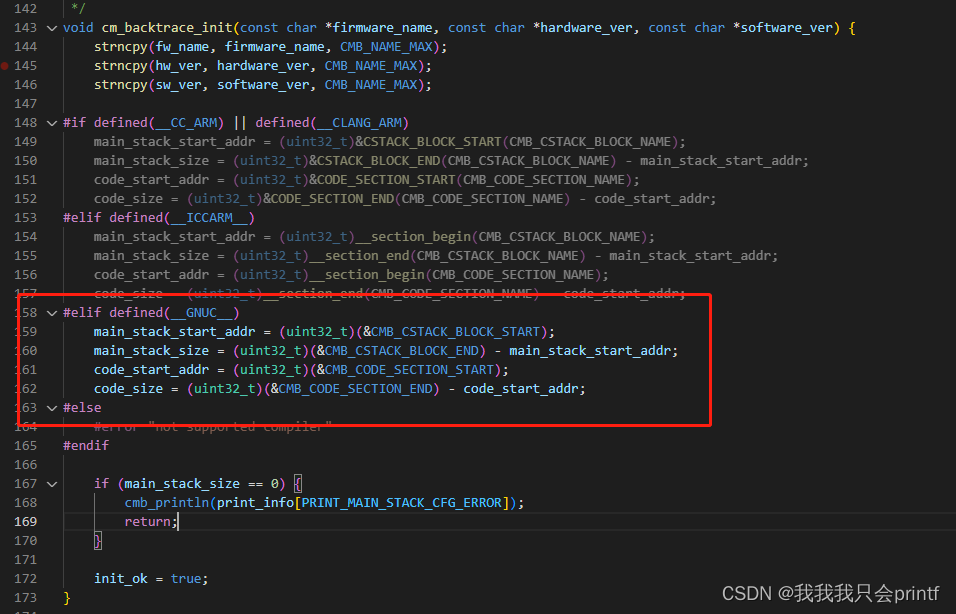

而这个函数里面很简单，仅仅是赋值了一些变量：

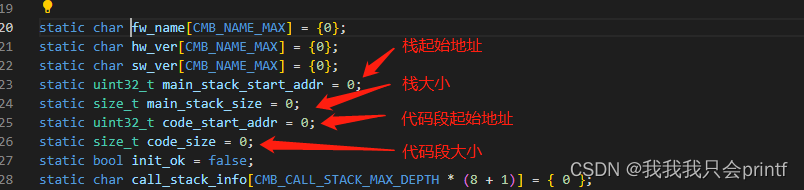

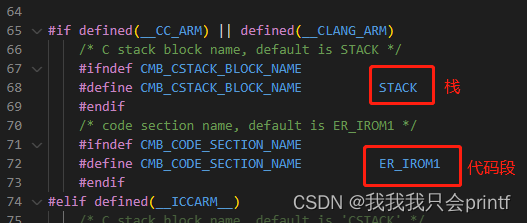

这些变量定义如下：

这里你需要知道一些MDK的知识。在MDK中，使用 AREA 关键字创建的数据段，通常在段名后加$$Base表示起始地址，加$$Limit表示结束地址，比如这里的STACK：

以及：

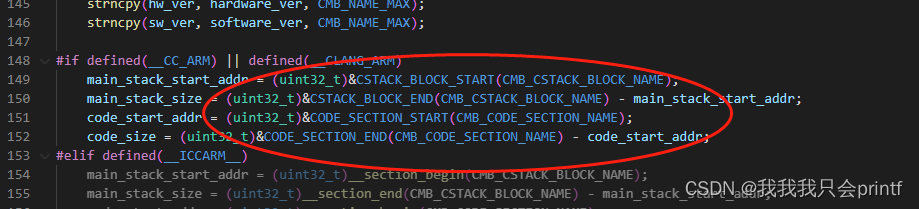

所以这里的这些宏定义起始就是为了取得其中两个段：

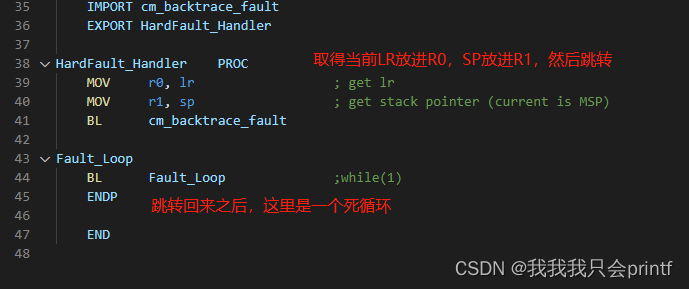

由最开始的解析我们知道，这里查找函数调用的思路就是从栈区找到属于代码段范围的地址。这也就是为什么我们一开始要知道栈区范围和代码段范围。初始化就这么简单就完成了，主要工作都在错误中断中：

这里就是我上一章讲到的函数调用规则，当汇编调用C函数时，需要遵守这个规则。

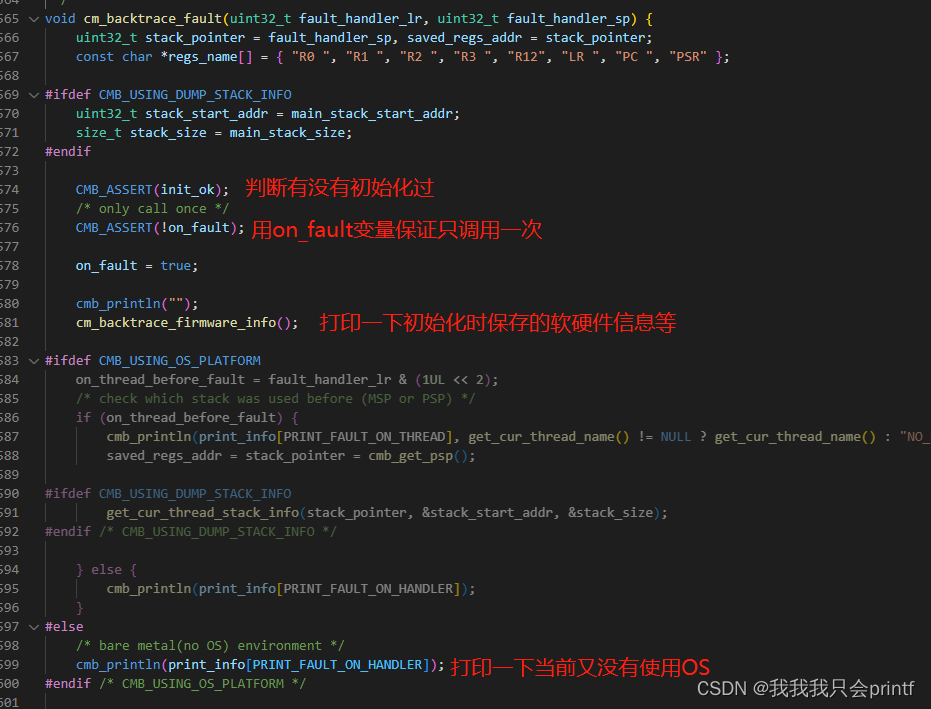

现在进入到关键函数cm_backtrace_fault里：

上述代码都是一些简单的判断与打印，不再详细展开， 看一下下面的打印栈区：

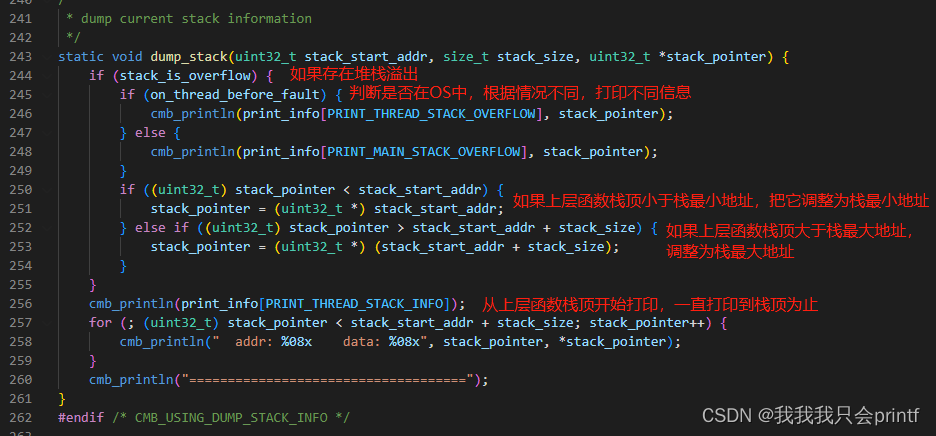

这里如果有堆栈溢出，且上层函数栈顶已经超过栈区最大地址，那什么也不会打印，具体打印数据逻辑如下：

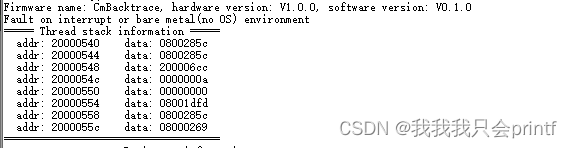

这里的相关打印，我再贴一下：

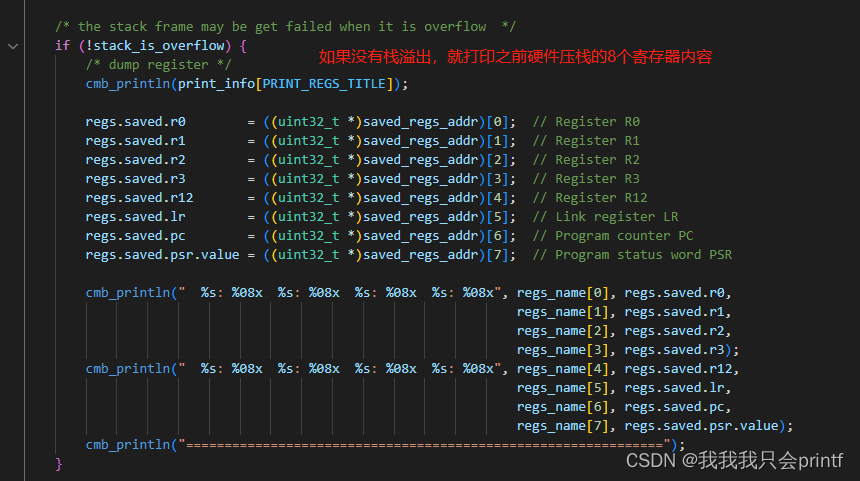

这和前文中原理分析相关内容，可以一一对应着去看。 下面则是打印的硬件压栈的那些寄存器数据：

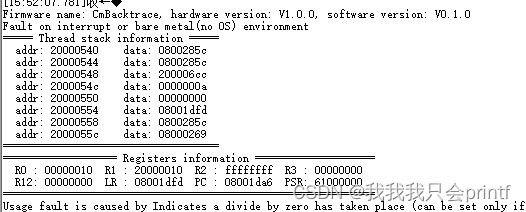

实际串口打印如下：

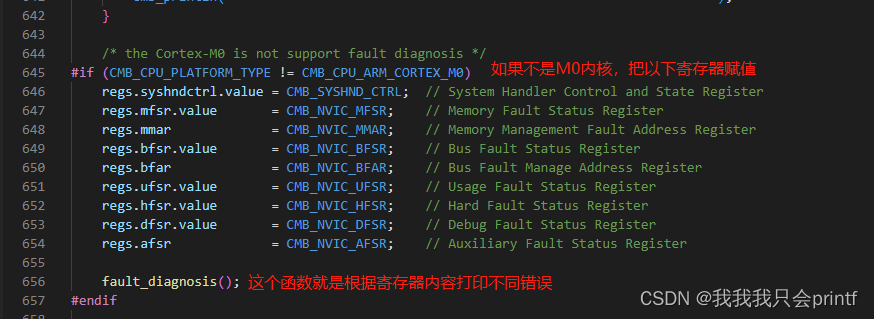

接下去就是我说的，通过查找寄存器对应的每个位，来判断当前故障的类型：

具体不再分析，想要知道细节的可以查看《Cortex-M3权威指南》表D.17之后的几个表。

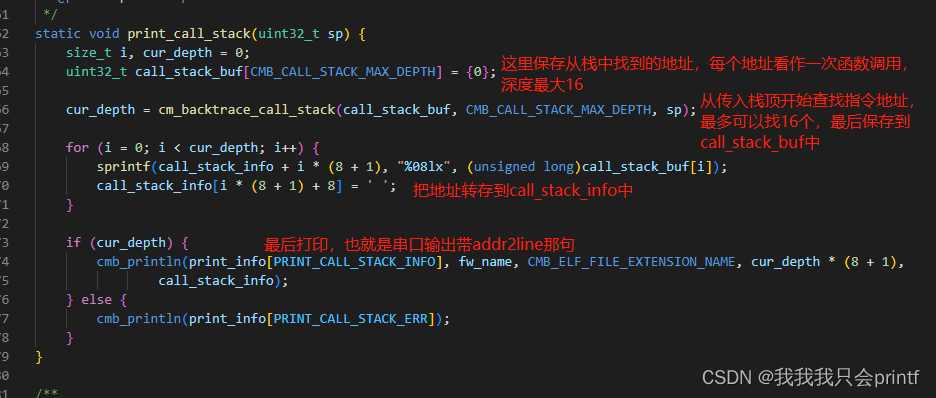

最关键的函数留在了最后：

我们最后打印的就是：

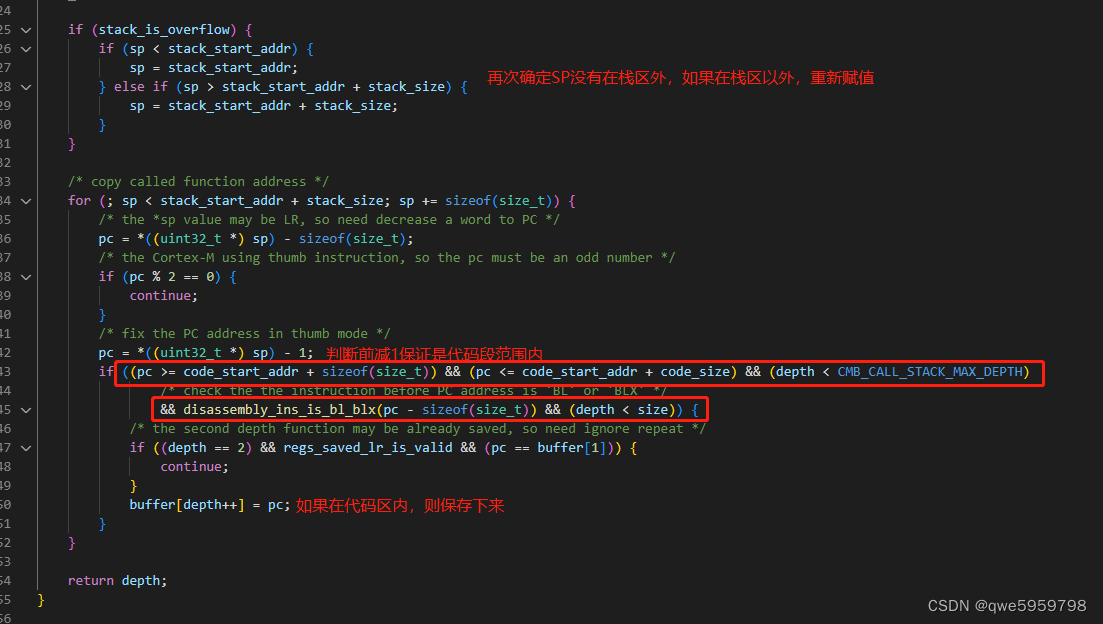

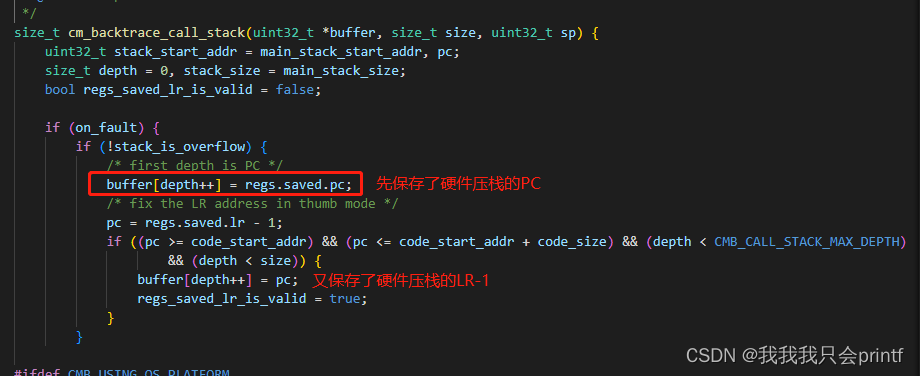

所以关键在函数cm_backtrace_call_stack中：

在没有堆栈溢出的情况下，buffer里面会先保存两个值，一个是执行错误代码时的PC，在这个demo中是0x08001da6，然后又保存了执行错误代码时的LR-1，在这里是：0x08001dfd-1=0x08001dfc。

最后就是循环检测栈区，然后把符合的保存下来。

3.GCC下使用该库

其实和MDK差不多，但是看过我置顶的那篇讲内存的文章会知道，CubeMX生成的工程中，栈空间大小并非是我们分配的大小。详细参考：

(GCC)STM32基础详解之内存分配

所以我们最后看下GCC下该库需要如何使用。这里只是简单讲一下，因为原理已经讲清楚了，具体的修改可自行解决。

主要在初始化时，获取栈起始地址和栈大小，以及代码段起始地址和代码段大小：

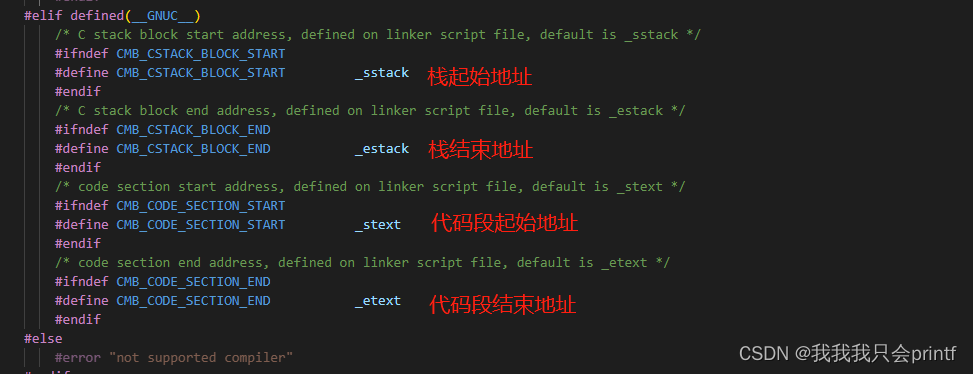

它们的定义如下：

但是我们随便使用CubeMX创建一个STM32F103ZET6的GCC工程，打开.ld文件会发现

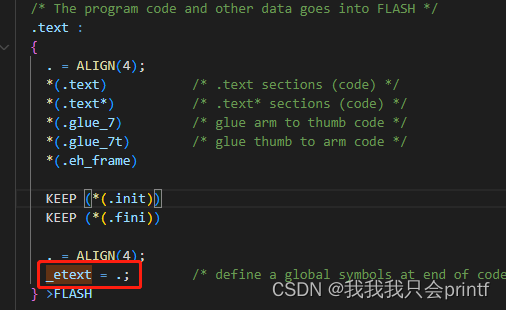

找不到_sstack和_stext，只能找到结尾：

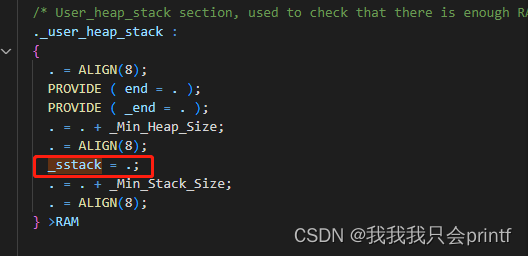

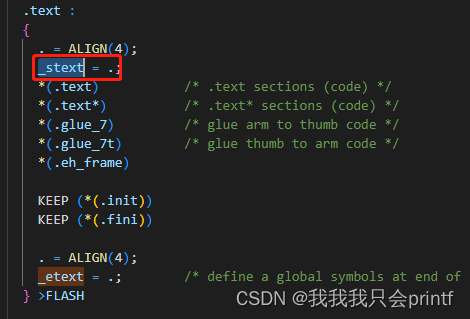

我们可以这样修改：

​​​​​​​
