RT-Thread-基于usb_device用SD卡实现U盘功能（读卡器功能）——STM32F407ZG

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

---

前言

作为新入门的嵌入式选手，基于项目需要最近在学习RT-Thread操作系统，鉴于自己健忘的记性，打算记录下来后面好回顾学习。
今天要总结的是RT-Thread-基于usb device用SD卡实现U盘功能（读卡器功能），参考了很多大神的博文，站在大神的高度进行内容重复和汇总，算是督促自己学习进步的手段之一吧，如有错误请大家及时指出，感谢！

---

提示：以下是本篇文章正文内容，如有错误请评论或私信指出哈

一、USB概述

USB(Universal Serial Bus)是一种支持热插拔的通用串行总线。在 USB 1.0和 USB 1.1 版本中，只支持 1.5Mb/s 的低速（low-speed）模式和 12Mb/s 的全速（full-speed）模式，在 USB 2.0 中，又加入了480Mb/s 的高速模式，USB 3.0(super speed)，传输速率最大5Gbps。

STM32F407 自带的 USB 符合 USB2.0 规范，且探索者 STM32F4 开发板没有外扩高速 PHY 芯片，仅支持 USB OTG FS（FS，即全速，12Mbps）。在主机模式下，OTG FS 支持全速（FS，12Mb/s）和低速（LS，1.5 Mb/s）收发器，而从机模式下则仅支持全速（FS，12 Mb/s）收发器。OTG FS 同时支持 HNP 和 SRP。

标准 USB 共四根线组成，除 VCC/GND 外，另外为 D+和 D-，这两根数据线采用的是差分电压的方式进行数据传输的。在 USB 主机上，D-和 D+都是接了 15K 的电阻到地的，所以在没有设备接入的时候，D+、D-均是低电平。而在 USB 设备中，如果是高速设备，则会在 D+上接一个 1.5K 的电阻到 VCC，而如果是低速设备，则会在 D-上接一个 1.5K 的电阻到 VCC。这样当设备接入主机的时候，主机就可以判断是否有设备接入，并能判断设备是高速设备还是低速设备。

在 USB 体系中又包括 USB Host(主机)和USB Device(设备)

• USB Host：
  任何USB系统中只有一个主机。 主机系统的USB接口被称为主机控制器。 主机控制器可以以硬件，固件或软件的组合来实现。 根集线器集成在主机系统内以提供一个或多个连接点。
• USB Device USB Device 可以分为 USB Hub 和 USB Function。
  USB Hub 提供了一种低成本、低复杂度的 USB接口扩展方法。Hub 的上行端口面向 HOST，下行端口面向设备(Hub 或功能设备)。在下行端口上，Hub 提供了设备连接检测和设备移除检测的能力，并给各下行端口供电。Hub 可以单独使能各下行端口。不同端口可以工作在不同的速度等级(高速/全速/低速)。
  USB Function 能够通过总线传输或接收数据或控制信息的设备，在 USB2.0 标准中，别称为 Class。

本文主要是基于正点原子STM32F407ZG开发板，给出了 USB Device 读写 SD卡建立的U 盘的配置和使用示例。

---

二、STM32F4相关硬件介绍

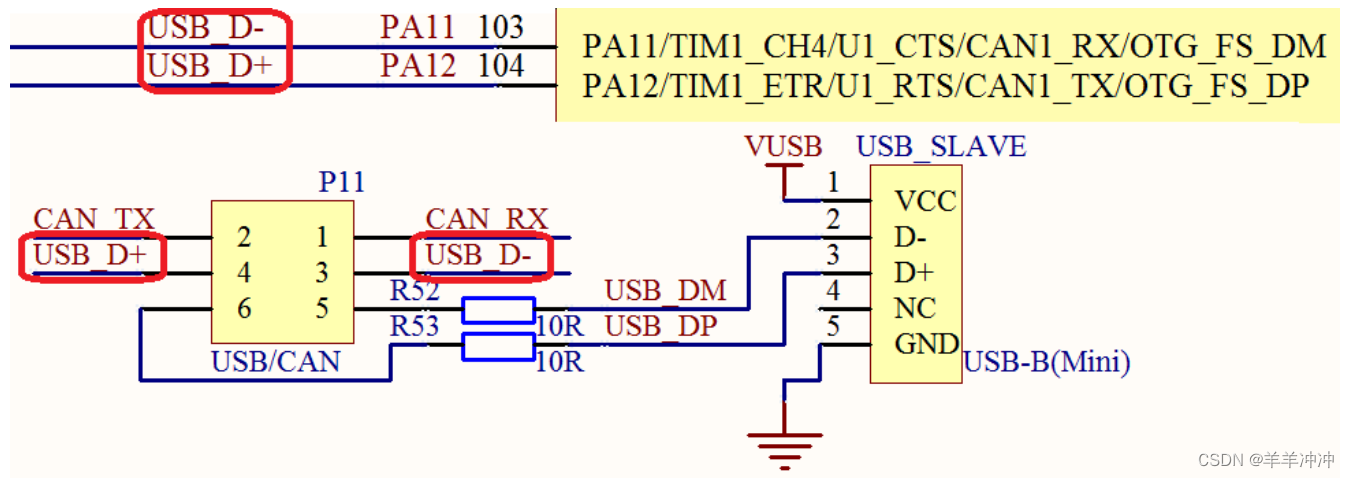

USB 座没有直接连接到 STM32F4 上面，而是通过 P11 转接，所以我们
需要通过跳线帽将 PA11 和 PA12 分别连接到 D-和 D+
不过这个 MiniUSB 座和 USB-A 座（USB_HOST）是共用 D+和 D-的，所以他们不能同时使用。这个在使用的时候，要特别注意！！本实验测试时，USB_HOST 不能插入任何 USB 设备！

---

三、RT-Thread配置usb_device

1.RT-Thread Setting设置

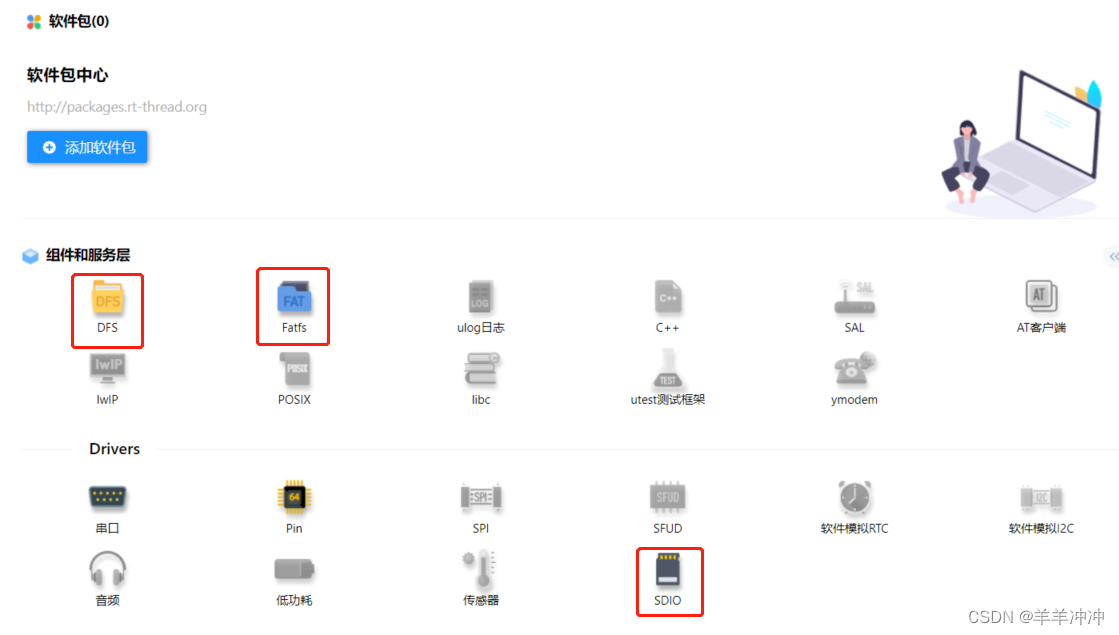

需要打开虚拟文件系统和SDIO,使用SDIO作为USB设备来实现。

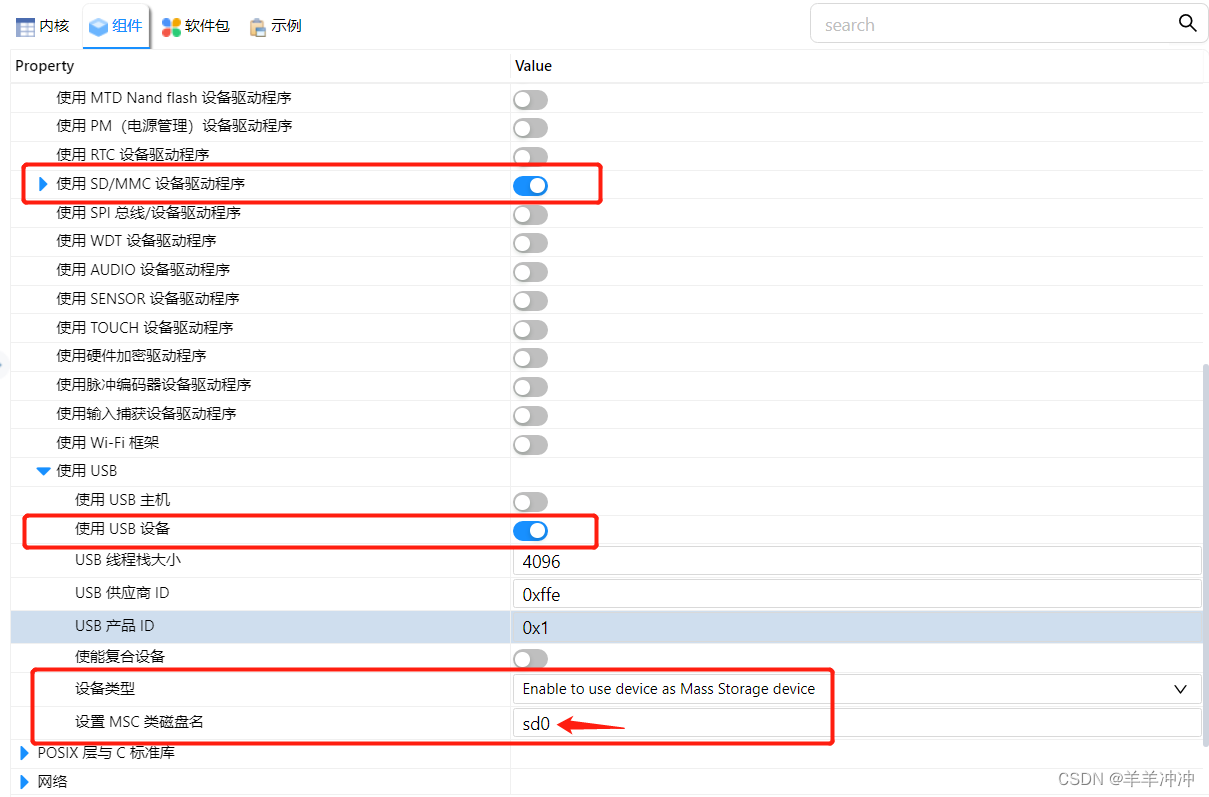

打开“使用USB设备”，配置使能为大容量存储设备”Enable to use device as Mass Storage device“，需要注意的是“设置MSC类磁盘名”时要对应！！！默认为flash0，改为了sd0。

2.board.h的4步实现SDIO配置

第一步：已经在“1.RT-Thread Setting设置”中实现了。

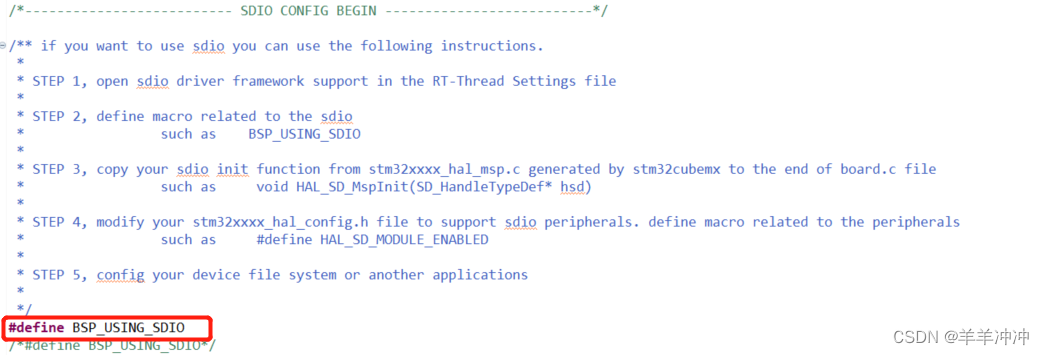

第二步：定义与sdio相关的宏（如上图）：

例如：#define BSP_USING_SDIO——board.h

第三步：将您的sdio初始化函数从stm32cubemx生成的stm32xxxx_hal_msp.c复制到board.c文件的末尾：

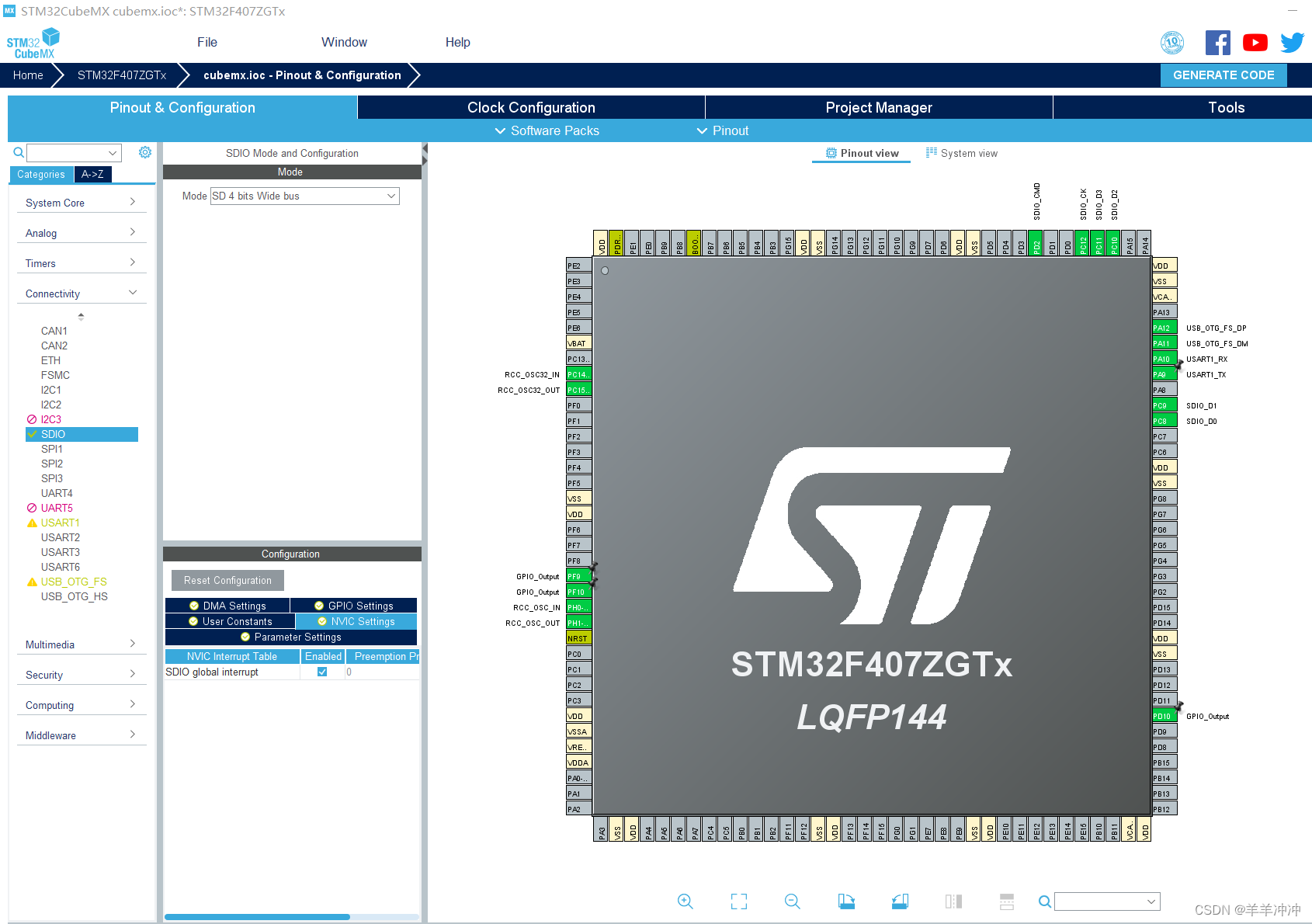

（注：打开CubeMx Settings，设置完成后生成代码，在工程中的cubemx文件夹中找到stm32xxxx_hal_msp.c文件，获得相应初始化函数）

例如： void HAL_SD_MspInit(SD_HandleTypeDef hsd)

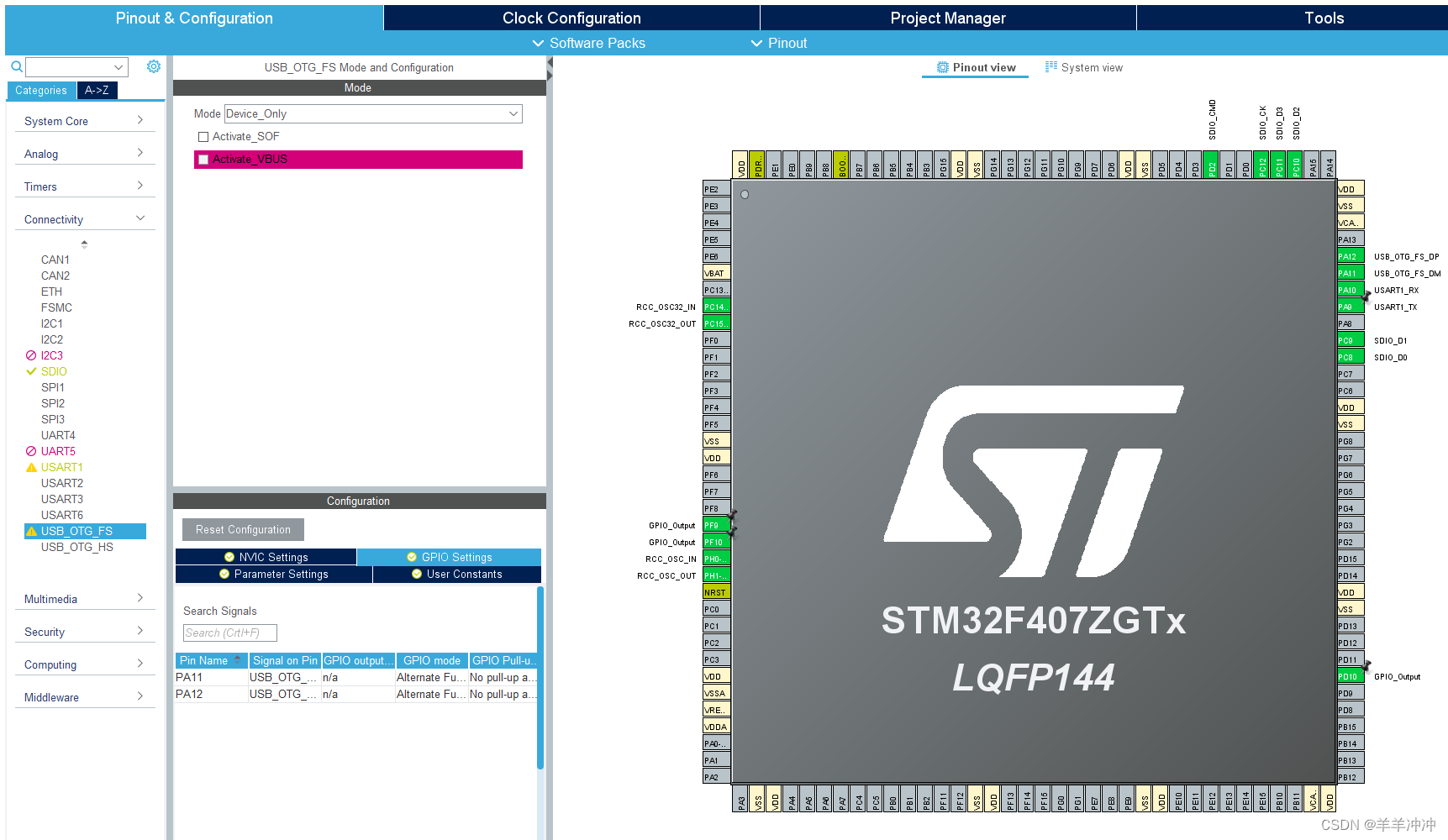

void HAL_SD_MspInit(SD_HandleTypeDef* sdHandle)
{
  GPIO_InitTypeDef GPIO_InitStruct = {0};
  if(sdHandle->Instance==SDIO)
  {
  /* USER CODE BEGIN SDIO_MspInit 0 */

  /* USER CODE END SDIO_MspInit 0 */
    /* SDIO clock enable */
    __HAL_RCC_SDIO_CLK_ENABLE();

    __HAL_RCC_GPIOC_CLK_ENABLE();
    __HAL_RCC_GPIOD_CLK_ENABLE();
    /**SDIO GPIO Configuration
    PC8     ------> SDIO_D0
    PC9     ------> SDIO_D1
    PC10     ------> SDIO_D2
    PC11     ------> SDIO_D3
    PC12     ------> SDIO_CK
    PD2     ------> SDIO_CMD
    */
    GPIO_InitStruct.Pin = GPIO_PIN_8|GPIO_PIN_9|GPIO_PIN_10|GPIO_PIN_11
                          |GPIO_PIN_12;
    GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;
    GPIO_InitStruct.Alternate = GPIO_AF12_SDIO;
    HAL_GPIO_Init(GPIOC, &GPIO_InitStruct);

    GPIO_InitStruct.Pin = GPIO_PIN_2;
    GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;
    GPIO_InitStruct.Alternate = GPIO_AF12_SDIO;
    HAL_GPIO_Init(GPIOD, &GPIO_InitStruct);

    /* SDIO interrupt Init */
    HAL_NVIC_SetPriority(SDIO_IRQn, 0, 0);
    HAL_NVIC_EnableIRQ(SDIO_IRQn);
  /* USER CODE BEGIN SDIO_MspInit 1 */

  /* USER CODE END SDIO_MspInit 1 */
  }
}

第四步：修改stm32xxxx_hal_config.h文件以支持sdio外围设备。定义与外围设备相关的宏。

*例如： #define HAL_SD_MODULE_ENABLED

第五步：配置设备文件系统或其他应用程序

前2个步骤开启文件系统的时候就已经被调用了。
第3步：如果是使用SDIO，会在程序中自动初始化注册为块设备，则也不需要编写，如果是使用SPI则需要编写注册块设备语句。
第4、5步的程序编写，先格式化，然后再挂载块设备到DFS目录上，之后就可以开始验证工作了。

代码如下（示例）：

void mnt_init(void)
{
    rt_thread_mdelay(100);//这段延时必须加上，系统上电过程中存在延时，否则会出现先挂载后注册块设备sd0的情况
    //mkfs("elm","sd0");//挂在前需格式化
    rt_device_t dev=RT_NULL;
    dev=rt_device_find("sd0");
    if(dev != RT_NULL)
    {
        if(dfs_mount("sd0","/","elm",0,0)==0) //挂载文件系统，参数：块设备名称、挂载目录、文件系统类型、读写标志、私有数据0
        {
            rt_kprintf("dfs mount success\r\n");
        }
        else
        {
            rt_kprintf("dfs mount failed\r\n");
            dfs_mkfs("elm","sd0");//若挂载失败，则格式化
        }
    }
}

INIT_ENV_EXPORT(mnt_init);  //自动初始化

3.board.h的5步实现USB_DEVICE配置

第一步：已经在“1.RT-Thread Setting设置”中实现了。

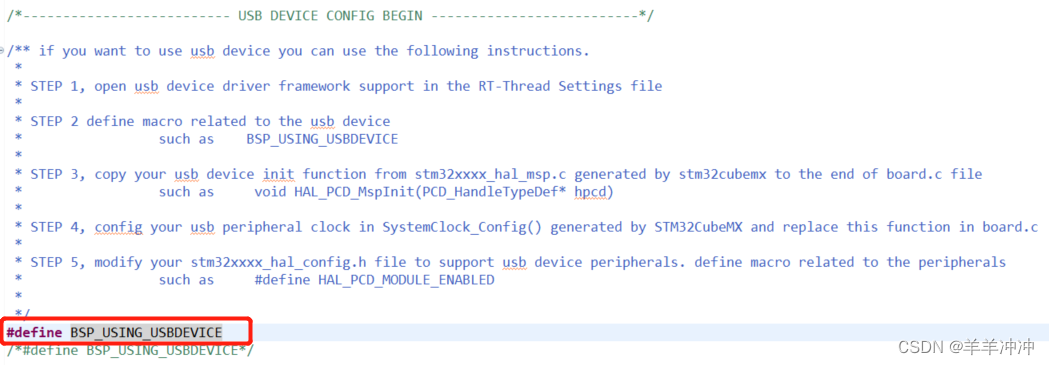

第二步：定义与usb设备相关的宏：

例如：#define BSP_USING_USBDEVICE——board.h

第三步：将您的usb设备初始化函数从stm32cubemx生成的stm32xxxx_hal_msp.c复制到board.c文件中：

例如： void HAL_PCD_MspInit(PCD_HandleTypeDef hpcd)

void HAL_PCD_MspInit(PCD_HandleTypeDef* pcdHandle)
{
  GPIO_InitTypeDef GPIO_InitStruct = {0};
  if(pcdHandle->Instance==USB_OTG_FS)
  {
  /* USER CODE BEGIN USB_OTG_FS_MspInit 0 */
  /* USER CODE END USB_OTG_FS_MspInit 0 */

    __HAL_RCC_GPIOA_CLK_ENABLE();
    /**USB_OTG_FS GPIO Configuration
    PA11     ------> USB_OTG_FS_DM
    PA12     ------> USB_OTG_FS_DP
    */
    GPIO_InitStruct.Pin = GPIO_PIN_11|GPIO_PIN_12;
    GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;
    GPIO_InitStruct.Alternate = GPIO_AF10_OTG_FS;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

    /* USB_OTG_FS clock enable */
    __HAL_RCC_USB_OTG_FS_CLK_ENABLE();

    /* USB_OTG_FS interrupt Init */
    HAL_NVIC_SetPriority(OTG_FS_IRQn, 0, 0);
    HAL_NVIC_EnableIRQ(OTG_FS_IRQn);
  /* USER CODE BEGIN USB_OTG_FS_MspInit 1 */

  /* USER CODE END USB_OTG_FS_MspInit 1 */
  }
}

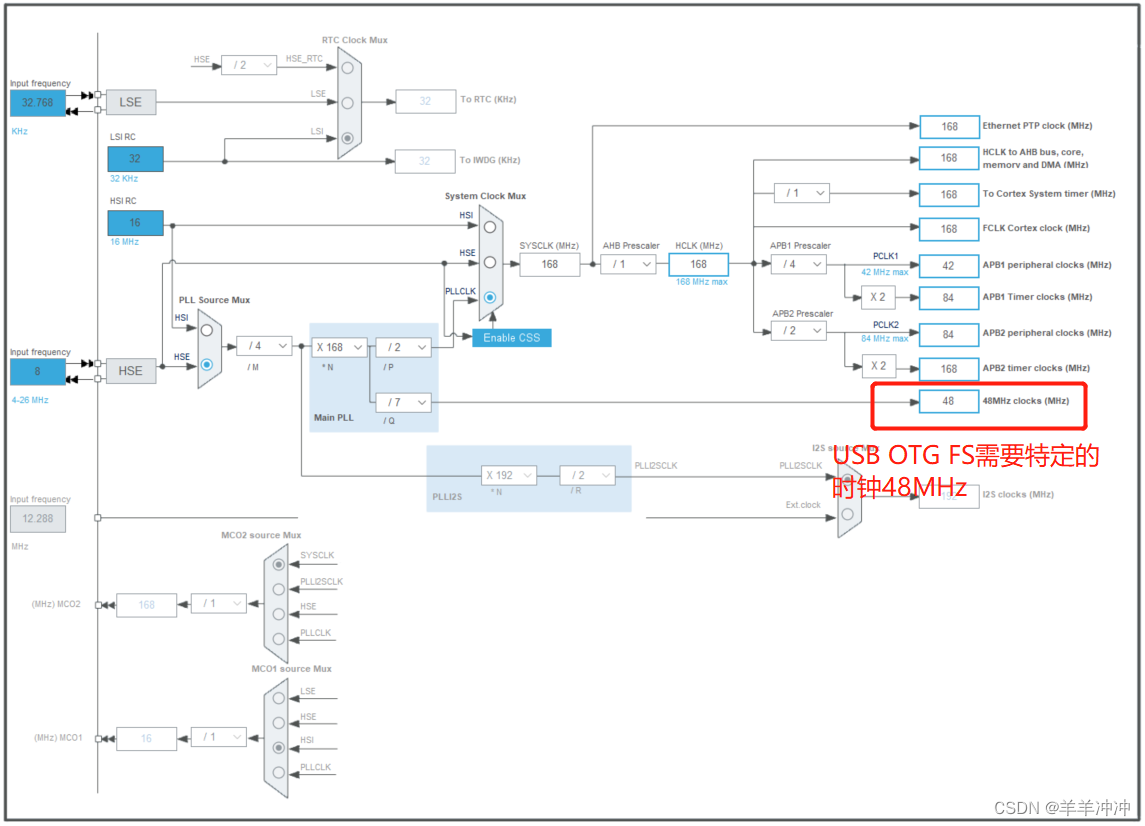

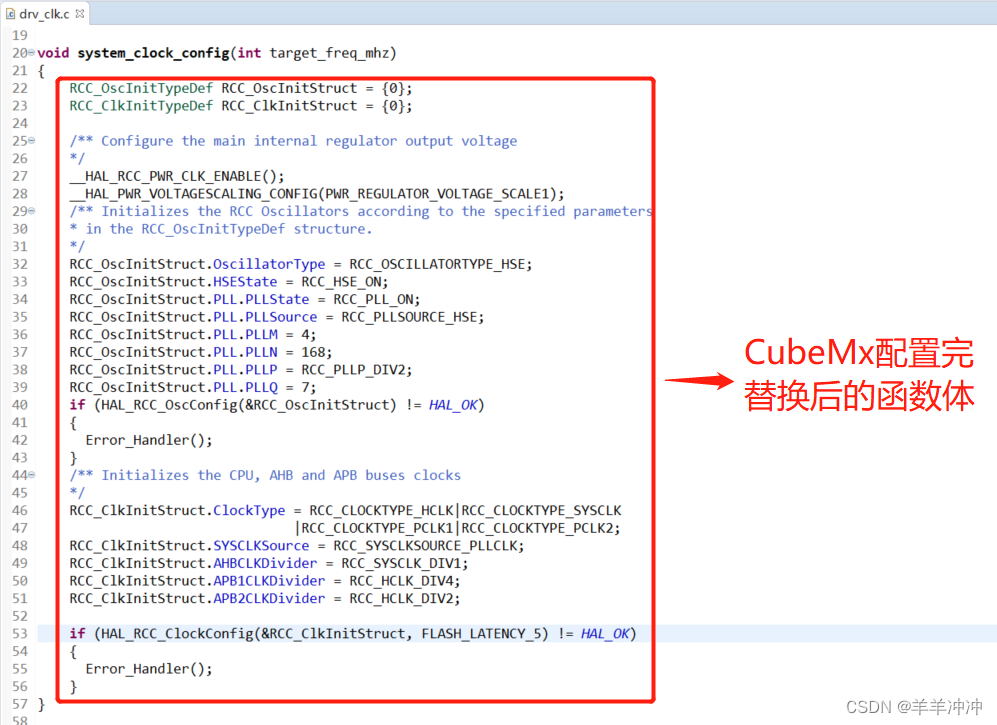

第四步：在STM32CubeMX生成的SystemClock_config()中配置usb外设时钟，并替换drv_clk.c中的SystemClock_config()函数。【！！！这里需要注意的是：USB OTG FS需要特定的时钟48MHz(来自于特定 PLL 输出 (PLL48CLK) )】

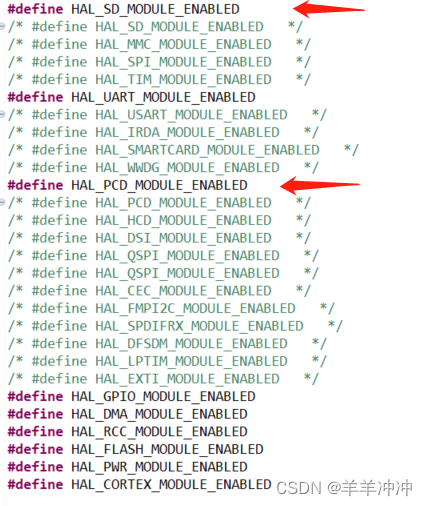

第五步：修改您的stm32xxxx_hal_config.h文件以支持usb设备外围设备。定义与外围设备相关的宏

例如：#define HAL_PCD_MODULE_ENABLED

---

四、遇到的问题和解决方法

问题1：disk open error

通过第三部分已完成了配置流程，但在我实际实验中，遇到了报错：“disk open error”。
通过搜索发现问题在mstorage.c文件下rt_device_open(data->disk, RT_DEVICE_OFLAG_RDWR) != RT_EOK出现了报错。
通过一顿查找，发现了和我们有相似问题的博文链接
问题是：块设备的访问问题，只允许被打开一次！！
解决方法参考了上述博文，可具体点上面链接查看。
我采用的方法是：usb mstorage.c 的_function_enable函数那里在open前先做判断，如果已经open了，则不需要再open了：

 if ((data->disk->flag & RT_DEVICE_FLAG_STANDALONE) &&(!(data->disk->open_flag & RT_DEVICE_OFLAG_OPEN)))
 {
        if(rt_device_open(data->disk, RT_DEVICE_OFLAG_RDWR) != RT_EOK)
        {
            rt_kprintf("disk open error\n");
            return -RT_ERROR;
        }
 }

问题2：串口打印乱码

问题是CubeMX配置时时钟配错了，我所用的板子的晶振是8M，这类问题的排查可根据打印数据的长度来排查。

问题3：配置成功后一些未定义的错误

需要依据具体情况来补充。

问题4：串口无反应的情况

在使用cubeMX配置后，串口需要重新配置。

问题5：用来ENV工具配置时，遇到的bug是文件操作指令无法运行，list_device无内容

问题在于SD卡第一次未初始化，需要调用：
dfs_mkfs(“elm”,“sd0”);//若挂载失败，则格式化

调试时遇到的问题：

• 晶振方面
• RT-Thread版本方面
• 时钟方面
  如遇到SDIO和USB无法正常运行的情况，可考虑这三个方面的原因。

---

五、实验结果

编译无错后，烧录程序，连接串口list_device可以看到sd0,usb device。

插入MiniUSB 座到电脑后，此时SD卡能被识别，相当于U盘，类似读卡器的功能就实现了。

---

总结

其实是一个简单的配置，但还是遇到了很多问题。主要参考了一些博文、rt-thread参考文档和STM32开发指南，算是对自己学习的一种总结吧，希望坚持下去，感谢各位大神们多多指点。
