仿真每日一练 | 多刚体动力学分析中的自由度问题

在多刚体系统动力学分析中，若需要是机构具有确定的运动条件，需要满足一定的自由度问题，今天给大家介绍一下ABAQUS中多刚体系统自由度的计算问题。

下面我们先来回顾一下《机械设计》中关于平面机构的自由度问题。由于一般机构的原动件都是与机架相连的，对于这样的原动件，一般只能给定一个独立的运动参数。所以在此情况下，为了使机构具有确定的运动，则机构的原动件数目应等于机构的自由度的数目，这就是机构具有确定运动的条件。当机构不满足这一条件时，如果机构的原动件数目小于机构的自由度，机构的运动将不完全确定。当原动件数大于机构的自由度，则将导致机构中最薄弱的环节的损坏。不过当机构原动件的数目小于机构的自由度时，机构的运动也并不是毫无规律地随意乱动，而这时机构的运动将遵循最小阻力定律，即优先沿阻力最小的方向运动（摘自西北工业大学机械原理及机械零件教研室主编的《机械原理》）。

自由度的计算方法：

接下来以下图平面四连杆机构为例，介绍机构自由度数的计算方法：

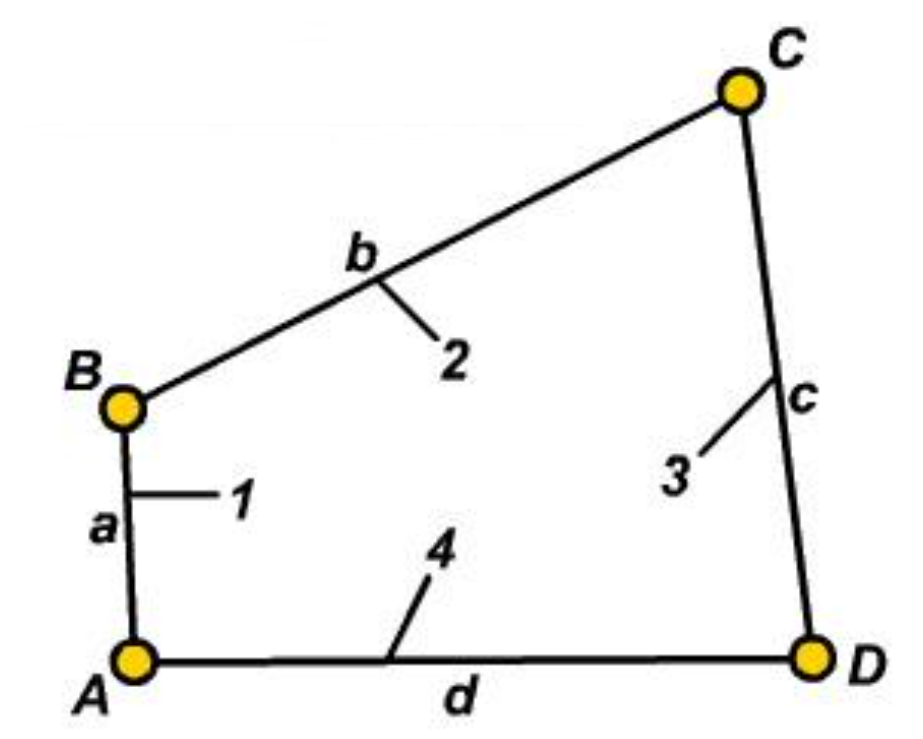

图1 平面四连杆机构简图

平面空间中一个构件的自由度数为3，现共有4个构件，其中d为机架，固定于地面，则活动构件数目为3，共有四个转动副，每个转动副提供两个约束，则其自由数为：

其中曲柄为原动件，原动件数目正好等于自由度数，机构具有确定运动。

那么，对于在ABAQUS中进行多刚体系统动力学分析而言，其自由度的计算该如何进行？以下图两构件模型为例。

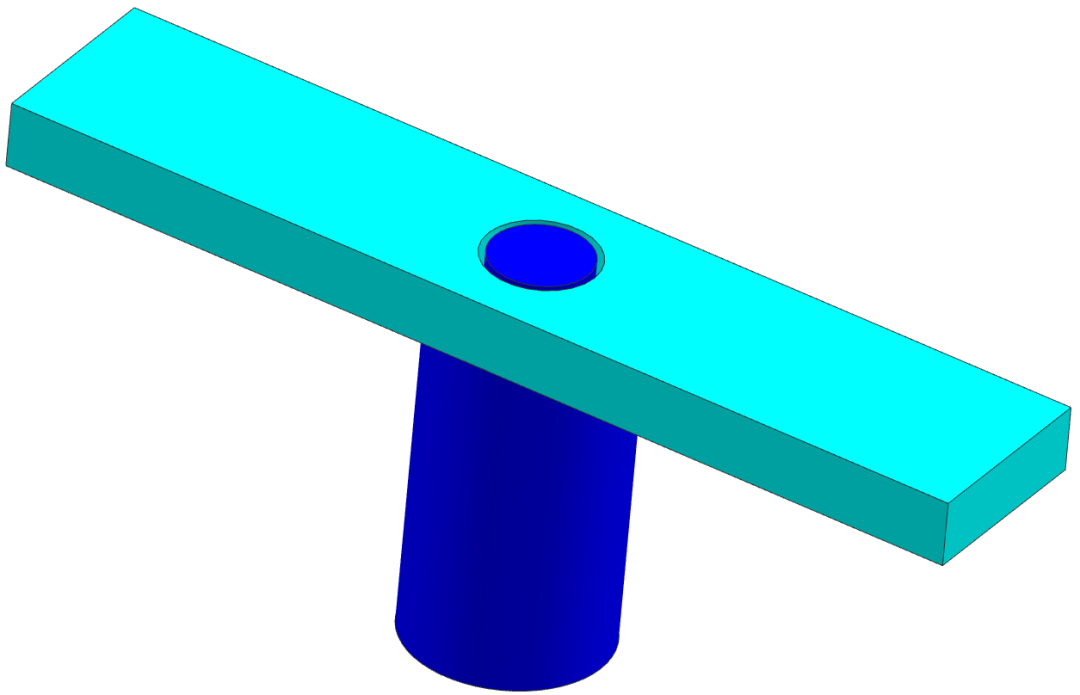

图2 几何模型

对于空间三维模型，一个零件具有6个自由度，即三个平动自由度和三个转动自由度，那么，上图中在自由状态下共有12个自由度。在interaction模块，将青色部件与蓝色部件设定为刚体，为青色部件与蓝色部件之间添加转动副，在Load模块对下侧刚体施加固定约束。其中，转动副自由度会引入5个约束，固定约束会引入6个约束。则系统自由度数为：

因此模型具有确定的运动，通过分析可得如下位移云图：
