ASEMI线性稳压器78M05的电路图，78M05有什么应用

编辑-Z

长期以来，线性稳压器78M05已被业界广泛采用。在上世纪60年代后开关电源成为主流之前，线性稳压器曾经是电源行业的基础，即使在今天，线性稳压器78M05仍广泛用于许多应用中。那么ASEMI线性稳压器78M05的电路图是怎样的？78M05有什么应用呢？



线性稳压器的基本概念

线性稳压器使用在其线性区域内工作的晶体管或FET，从施加的输入电压中减去多余的电压以产生稳定的输出电压。其产品均采用性能优异的小封装，并提供热过载保护和安全限流等增值功能，关断模式还可以大大降低功耗。

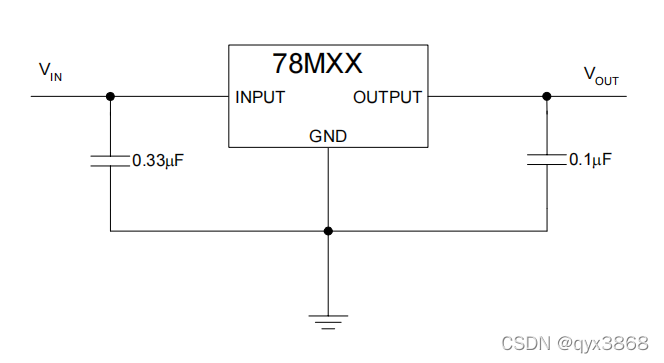

线性稳压器78M05的内部电路图：

典型的集成线性稳压器只需要VIN、VOUT、FB和任选的GND引脚。78M05是典型的3引脚线性稳压器，该器件只需要一个输入电容和一个输出电容来设置输出电压，几乎所有电气工程师都可以使用这些简单的线性稳压器来设计电源。



线性稳压器78M05的应用：

1、简单/低成本的解决方案。78M05简单易用，特别适用于具有低输出电流和较低临界热应力的低功率应用，无需外部功率电感器。

2、低噪声/低纹波应用。对于那些对噪声敏感的应用（例如通信和无线电设备），将电源噪声降至最低是至关重要的。78M05的输出电压纹波非常低（因为没有频繁开启和关闭的组件），线性稳压器也可以具有非常高的带宽。因此，几乎不存在EMI问题。

3、快速瞬态应用。线性稳压器反馈回路通常是内置的，因此不需要外部补偿。与SMPS相比，78M05通常具有更宽的控制环路带宽和更快的瞬态响应。
