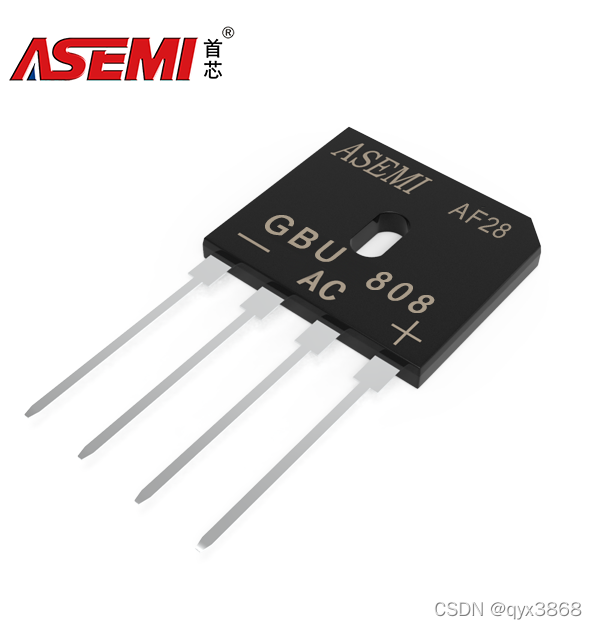

ASEMI整流桥GBU808参数，GBU808介绍，GBU808详解

编辑-Z

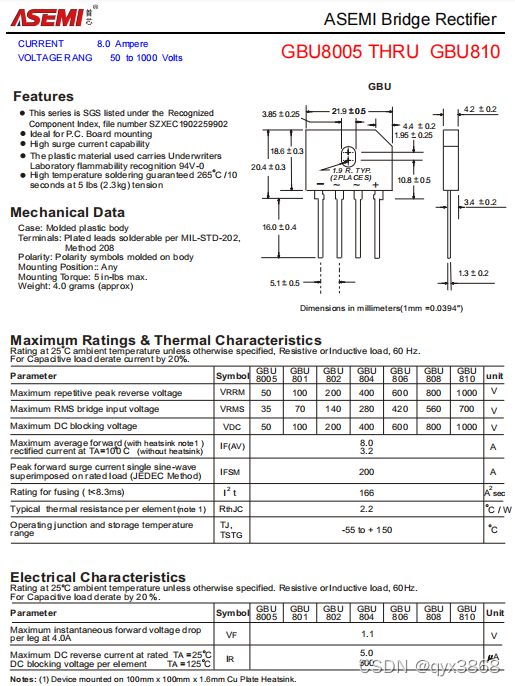

ASEMI整流桥GBU808参数：

型号：GBU808

最大重复峰值反向电压（VRRM）：800V

最大RMS电桥输入电压（VRMS）：560V

最大直流阻断电压（VDC）：800V

最大平均正向整流输出电流（IF(AV)）：8.0A

峰值正向浪涌电流（IFSM）：200A

每个元件的典型热阻（ReJA）：2.2℃/W

熔断等级（I 2 t）：166A2 sec

工作结和储存温度范围（TJ, TSTG）：-55 to +150℃

最大瞬时正向压降（VF）：1.1V

最大直流反向电流（IR）：5uA



GBU808规格介绍：

总长度：36.4mm

本体长度：18.6mm

引脚长度：17.8mm

宽度：21.9mm

高度：4.2mm

脚间距：5.1mm

GBU808机械数据详解：

外壳：模压塑料机身

端子：根据MIL-STD-202可焊接的电镀引线

极性：机身上模制的极性符号

安装位置：任意

安装扭矩：最大5 in-lbs。

重量：4.0克（约）
