ASEMI整流桥ABS10、ABS210、DB107S详细参数对比

最新推荐文章于 2024-01-23 10:17:24 发布
最新推荐文章于 2024-01-23 10:17:24 发布
阅读量2.5k 收藏
点赞数 1
文章标签： 电学
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qyx3868/article/details/124861638
版权

编辑-Z

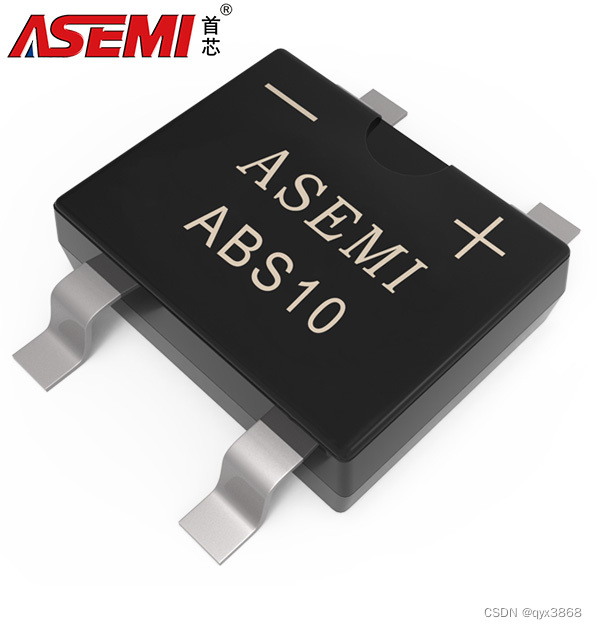

ABS10参数描述

型号：ABS10

封装：ABS-4

电性参数：1A 1000V

正向电压(VF)：1.05V

浪涌电流Ifsm：30A

漏电流(Ir)：10uA

工作温度：-55~+150℃

引线数量：4

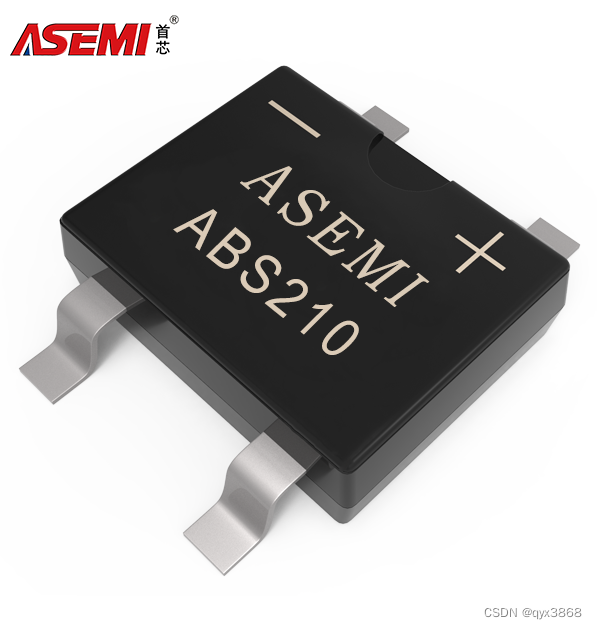

ABS210参数描述

型号：ABS210

封装：ABS-4

电性参数：2A 1000V

正向电压(VF)：1.1V

浪涌电流Ifsm：60A

漏电流(Ir)：5uA

工作温度：-55~+150℃

引线数量：4

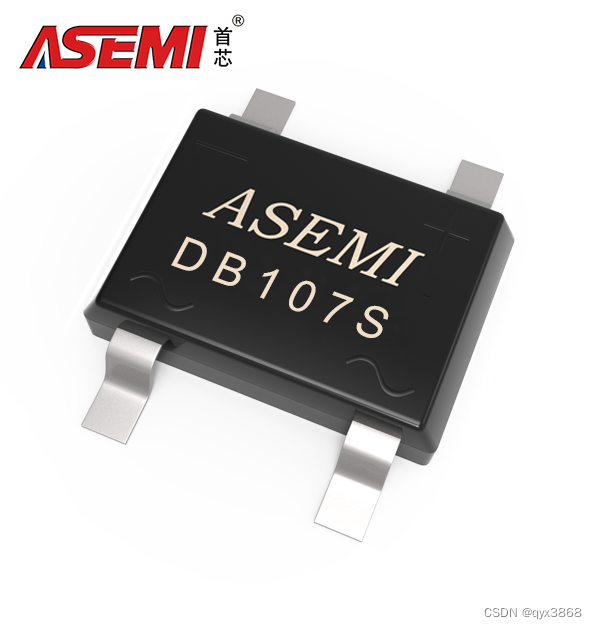

DB107S参数描述

型号：DB107S

封装：DBS-4

电性参数：1A 1000V

正向电压(VF)：1.05V

浪涌电流Ifsm：50A

漏电流(Ir)：10uA

工作温度：-55~+150℃

引线数量：4



以上是ASEMI整流桥ABS10、ABS210、DB107S详细参数对比，这样就一目了然，大家可以根据参数的对比看看各型号间可不可以替换。
