一、Wi-Fi关键技术

1.Wi-Fi速率如何计算

速率 = 空间流数量 * 1 / (Symbol + GI) * 编码方式 * 码率 * 有效子载波数量

参考：如何理解无线速率（data rate）

https://mcsindex.com/

2.MIMO

全称为Multiple-Input Multiple-Output，可以通俗的理解是多天线技术；空间流越多，整机吞吐量越大；

Mark:SU代表Single-user(单用户)，MU代表Multi-user(多用户)，目前对于手机设备最大支持2*2(因为手机体积有限，需要考虑到天线隔离度，并不是天线越多性能越好)

3.SU-MIMO/MU-MIMO

全称Single-User Multiple-Input/Multi-User Multiple-Output;

Mark:

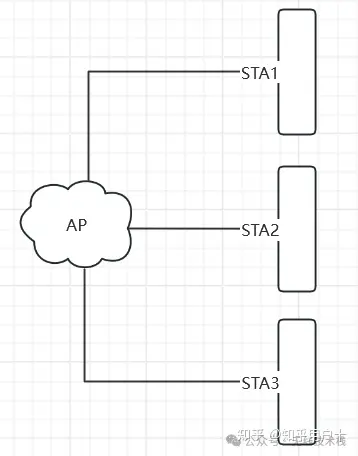

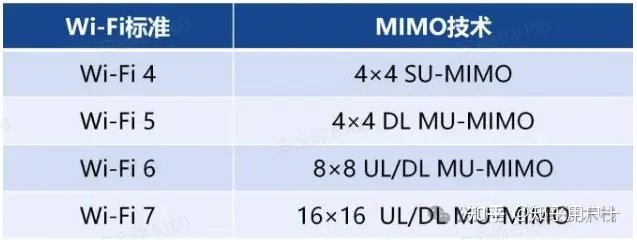

SU-MIMO每次仅能与一个STA通信，其他STA仅能等待，而MU-MIMO支持AP与多个STA并发工作；

4.CMU MIMO

全称Coordinated Multipre-Input Multipre-Output，这个技术在11be中提出，16条空间流可以不由一个接入点提供，可以由多个接入点提供，适用于mesh组网环境；

5.编码方式

调制技术，即一个symbol里边可以承载的数据bit量；

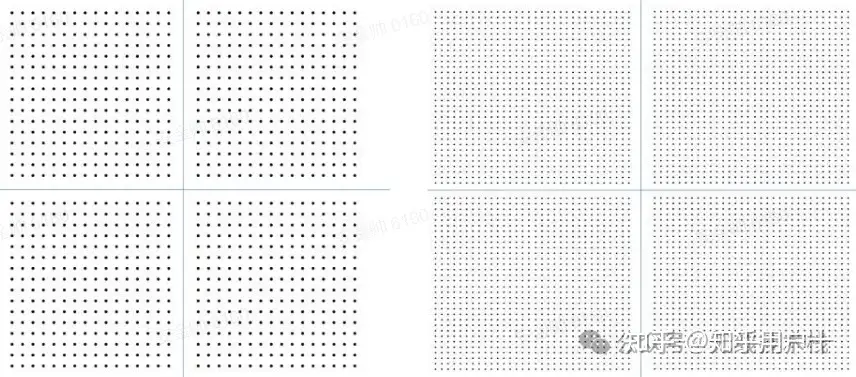

参考：What is 4K-QAM1K QAM & 4K QAM对比图如下：

6.码率

理论上应该是按照编码方式无损传输，但实际传输中肯定有损害；
数据传输时，需要一些用于纠错的信息码，目的是通过冗余换有效传输比率；
理解码率就是排除纠错码之后，实际真实传输的数据码与理论值的比率；
信噪比高的时候，就会采用5/6码率；

7.Symbols/GI

Symbol可以理解是时域上的传输信号，相邻的两个Symbol之间需要有一定的空隙（GI），在不同的传输速率下，GI应该动态调整，高速率时GI增大更加有利；

8.有效子载波数量

有效波的概念可以等价于symbols，一个子载波承载一个symbol;

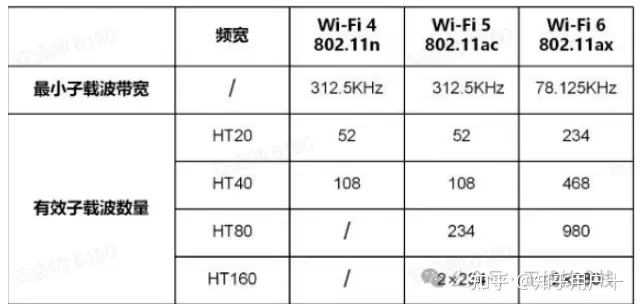

不同的调制方式、不同的频宽对应的子载波数量不一样；Exceple:20Mhz的信道有256个子载波（子载波频宽为78.125KHz）,实际26-tone RU(Resource Unit)总共使用234(26*9)个，剩下22个子载波用作帧间保护，其中DC7个，空子载波4个，保护子载波11个；

9.Wi-Fi速率计算公式

速率 = 空间流数量 * 1/(Symbol + GI) * 每个符号位数 * 码率 * 有效子载波数量

11ac ==> 6933Mbps = 8*1/(3.2us + 0.4us)*8*5/6*468

11ax ==> 9608Mbps = 8*1/(12.8us + 0.8us)*10*5/6*1960

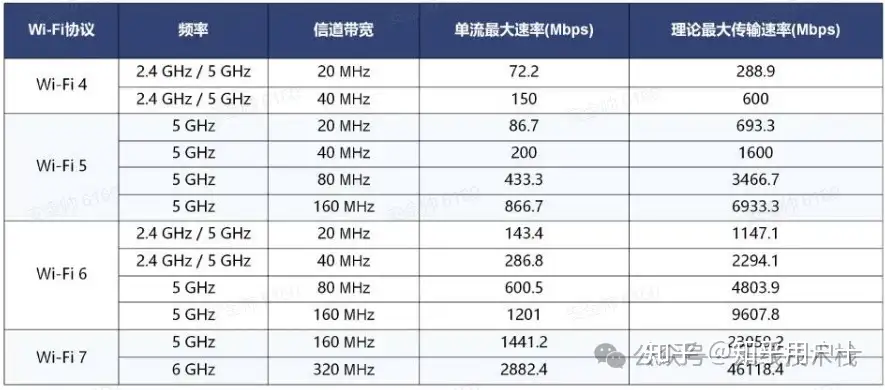

11be ==> 46.1Gbps = 16*1/(12.8us + 0.8us)*12*5/6*3920Wi-Fi理论速率对应表：

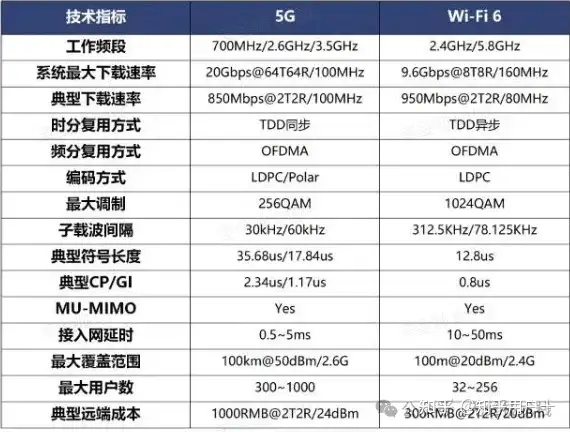

10.不同制式差异对比5G & 11ac & 11ax:

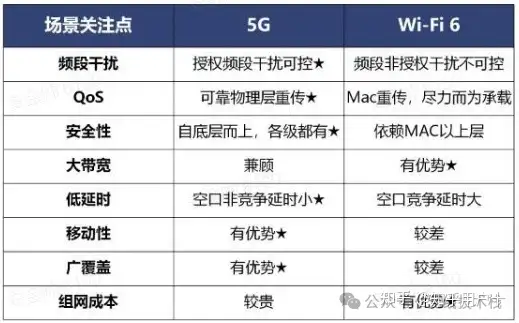

可以看出来不同的应用场景两种技术各有优略。

11.OFDM/OFDMA

OFDM(正交频分复用)：在传输数据时，无论传输数据量多少，单用户在每次通信时占用整个信道，因此，单用户场景传输的数据量很少，但是对应信道资源的浪费十分严重，并且单个信道只能被单个用户占用，因此传输效率比较低；

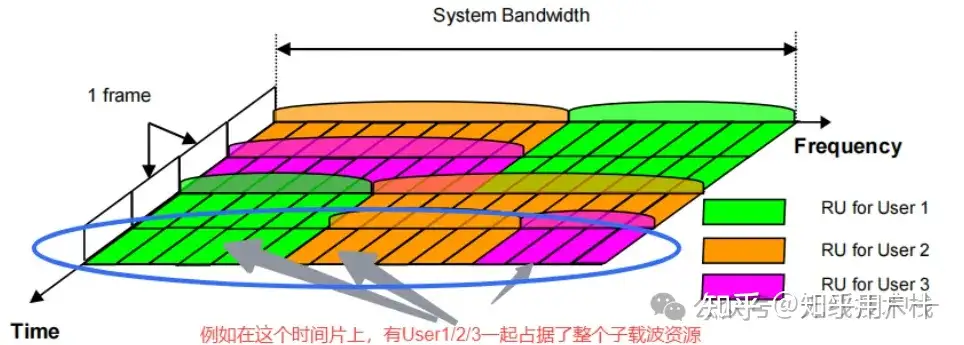

OFDMA(正交频分多址)：将信道划分为更小的、连续的时频单元(RU)，一个信道周期内支持多个用户并发传输数据，信道利用率和传输效率得到提升，减少用户之间的竞争；
OFDM：同一时间同一个信道资源只能被一个用户占用

OFDMA：同一时间同一个信道资源可以被多个用户占用

12.BSS Coloring着色机制

BSS Coloring是一种空间复用技术，提高多设备通信效率，在CSMA/CA的基础上，进一步提高空间复用效率；

具体细节大家可以参考这一篇文章：https://forum.huawei.com/enterprise/zh/thread/580927983735160833

13. 6GHz频段

对于国内用户，6GHz频段对应用户可能比较陌生，那是因为国内很少的频段开放给移动设备，但是对于国际的移动设备都必须经过6GHz认证；

6GHz拥有非常大的带宽，可用带宽1200MHz;
6GHz频段包括59个20MH、29个40MHz、14个80MHz、7个160MHz以及3个320MHz

14.前导码打孔技术（化零为整）

11n中第一次引入了信道绑定的概念，所谓的信道绑定就是将相邻的两个20MHz的信道绑定到一起，组成一个40MHz的信道，这样可以提升双倍的传输效率，而这两个信道一个是主信道一个是从信道，二者的区别在于主信道上会发送Beacon帧等管理报文，而从属信道不发送。在连续信道绑定机制也有自己的弊端。如果一个从属信道忙碌将会直接导致带宽降维。举个例子，在80M信道中，如果从属40MHz信道忙碌，那么只能变成40MHz信道，如果从属20MHz信道忙碌，那么直接降成20MHz信道。

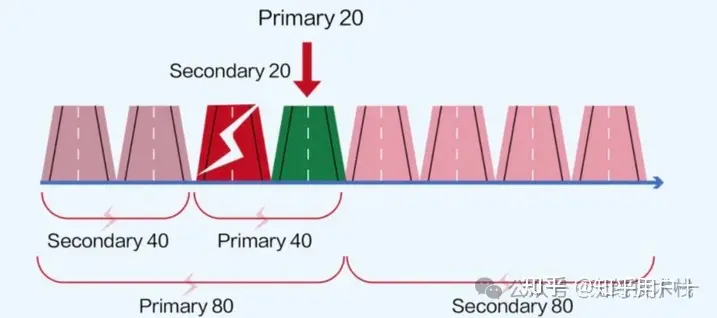

PS：有人问主信道忙怎么办？主信道忙那整个信道都不能用了，因为控制报文都在主信道上传输。这个问题就需要前导码打孔(Preamble Punctring)技术了，这个机制的原理是，即使从属信道忙，传输带宽也不会下降，而是将剩下不连续的可用信道进行捆绑。还是以80MHz信道为例，从属20 MHz信道忙碌，依然可以利用主20 MHz和从属40 MHz信道的频谱资源进行数据发送，相比于只能使用主20 MHz信道的非前导码打孔模式，频谱利用率达到300%。

Mark：这种协议性的技术，大家遇到不明白的时候可以翻阅协议文档，但是协议文档都是英文的，大家也可以关注一下华为对于这些技术的解读：

https://bbs.huaweicloud.com/blogs/194380

15.多AP协同

以往的Wi-Fi协议，关注单个AP本身的性能提升；
Wi-Fi7中增加了对多个AP协同工作的研究，其协同调度的方式有四个：>CSR(Coordinated Spatial Reuse)，协同空间复用；>JXT(Joint Transmission)，联合传输；>C-OFMDA(Coordinated Orthogonal Frequency-Division Multiple Access)，协同正交频分多址；>CBF(Coordinated Beamforming)，协同波束成形；

16.Multipre Link Operation

即Wi-Fi7 MLO技术，这里不多解释，可以参考：

Wi-Fi7 MLO(Multi-Link Operation)

17.Multi-RU

在Wi-Fi 6中，每个用户只能在分配到的特定RU上发送或接收帧，大大限制了频谱资源调度的灵活性。为解决该问题，进一步提升频谱效率，Wi-Fi 7中定义了允许将多个RU分配给单用户的机制。当然，为了平衡实现的复杂度和频谱的利用率，协议中对RU的组合做了一定的限制，即：小规格RU（小于242-Tone的RU）只能与小规格RU合并，大规格RU（大于等于242-Tone的RU）只能与大规格RU合并，不允许小规格RU和大规格RU混合使用。Mark：这个技术准确的来说是一个升级技术，后续小编在协议解读方面会进一步详细陈述。

如果读到这里，你觉得有所收获，未来一起进步~
