Wi-Fi技术简介（六）-- 理解基本概念与专业术语

一、Wi-Fi基本概念

1.什么是Wi-Fi?

Wi-Fi是无线局域网（wlan）技术标准的一种，它遵循IEEE80211协议，二者等价，这里主要区分与WLAN的概念；有一篇文章写的非常清晰：

https://www.zhihu.com/question/584451050/answer/3040809919

此外，Wi-Fi联盟（Wi-Fi Alliance）是负责Wi-Fi认证与授权的机构，它拥有Wi-Fi的商标；

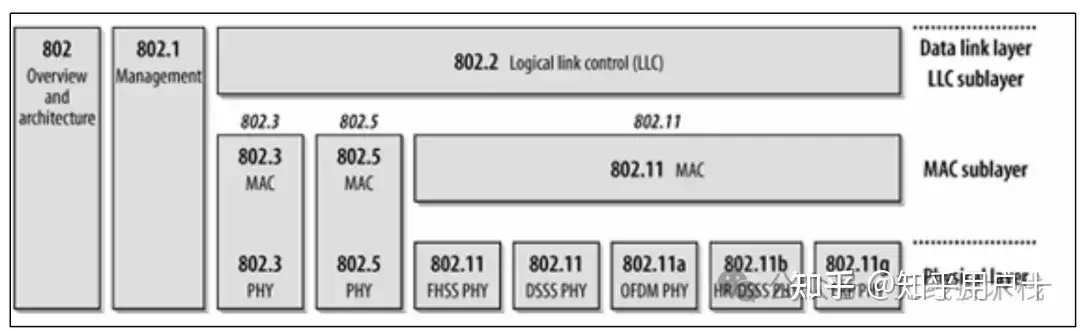

2.IEEE802.11标准

IEEE802是一个非常庞大的协议家族，由一系列局域网络（local-area-network，简称LAN）技术规范组成，802.11属于其中之一。

3.Wi-Fi发展历史

• 1971.6，夏威夷大学开发了一套电脑网络系统--ALOHAnet，用UHF无线分组网络连接了夏威夷的各个岛屿，ALHAnet是无线通信的理论基础。
• 1985年，美国联邦通信委员会公布了ISM频段，其中就包括了2.4G频段，这是Wi-Fi通信的频段基础。
• 1991年，NCR和AT&T公司共同开发了WaveLAN网络系统，这也是802.11的前身。
• 1992 &1996年，由澳大利亚人John O'Sullivan带领的联邦科学与工业研究组织团队，获取用于Wi-Fi的关键专利，其中涉及到三个关键技术：多载波调制、前向纠错、交叉存取；
• IEEE在20世纪90年代初期建立专门的802.11工作组，专门研究和定制WLAN协议规范，并于1997年6月WLAN第一代协议 IEEE 802.11-1997.
• 1997年，wireless Ethernet Compatibility Alliance成立。
• 2000年，WECA小组正式采用Wi-Fi作为其代名词，并发布了正式的名称Wi-Fi Allliance(Wi-Fi联盟)。

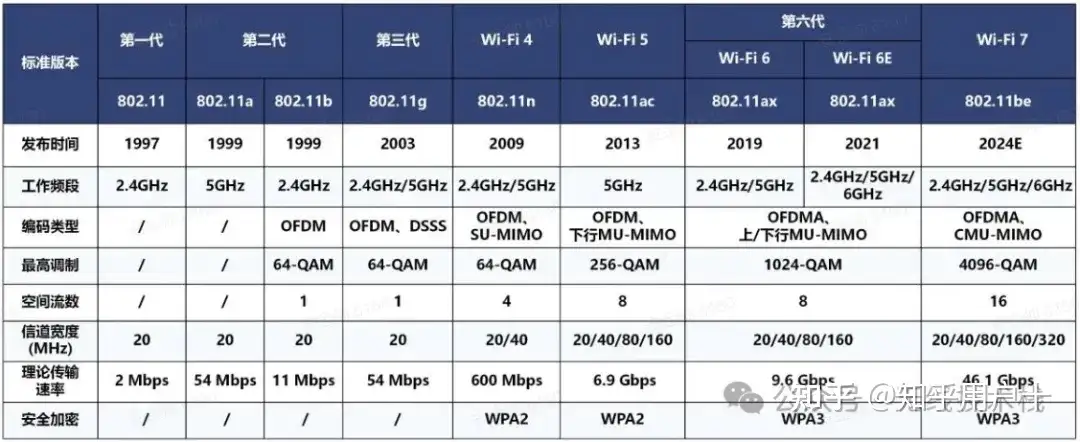

4.Wi-Fi演进

Mark:每一代协议都会要求其加密方式，但是在产品落地时，经常会考虑到向下兼容，并不是严格按照协议规范进行，例如最新的Wi-Fi协议中，也会支持wpa2、wpa3、wpa2&wpa3混合加密。

5.Wi-Fi Ha Low

即802.11ah，Low代表低功耗，Ha代表Halo，为了使用IOT市场，Wi-Fi联盟推出了802.11ah，其工作频段为Sub-1G，其主要几个特性如下：

》多连接，最大支持8191个节点；

》远距，AP最大覆盖范围1KM，支持Relay AP；

》高可靠；

》低功耗；

》安全性；

6.工作频段

Wi-Fi的工作频段，属于ISM（Industrail、Medical，工业、科学与医用），这些都是面授权的频段；

Wi-Fi技术简介（一）

7.带宽

信道最大频率与最小频率的差值为带宽，这里需要特别注意的是，对于20Mhz的带宽其实际频宽为22Mhz，有2Mhz是隔离带，其保护作用；

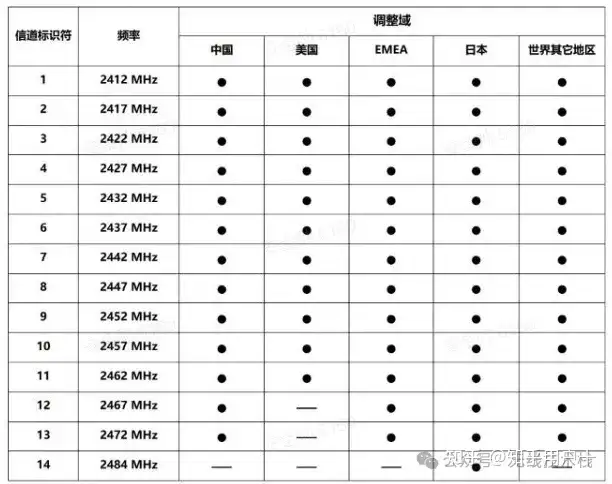

8. 2.4Ghz信道

9. 2.4Ghz信道

Mark:EMEA指Europe、Middle East、Africa；

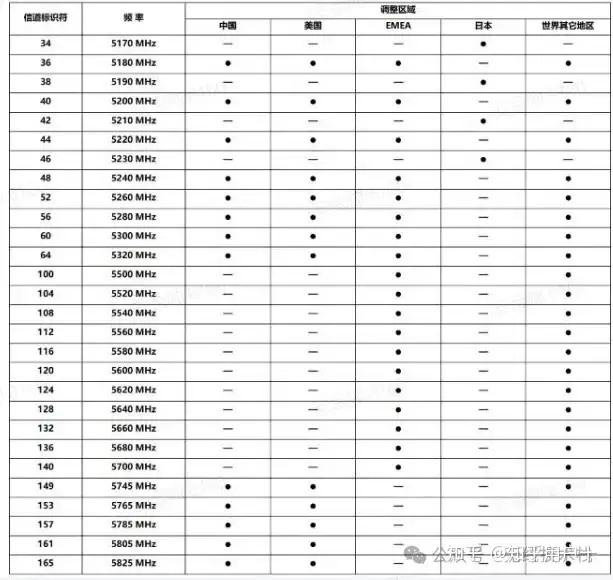

10. 5Ghz信道

11. 2.4Ghz & 5Ghz的差异

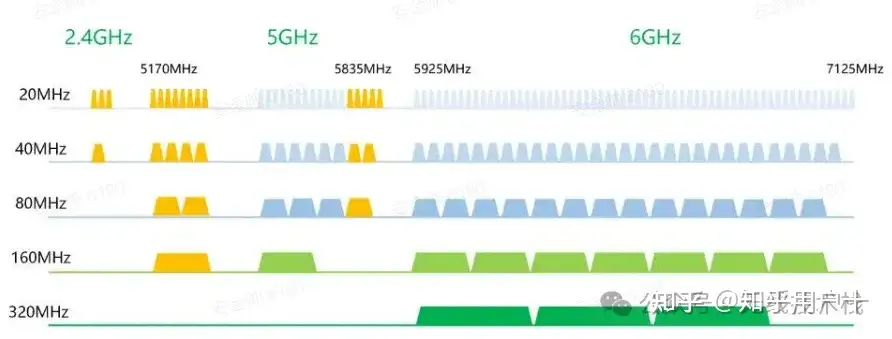

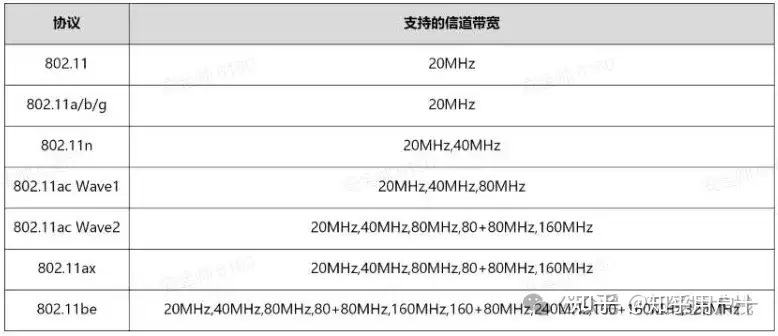

12. 各协议信道带宽支持

Mark:11be的带宽组合主要来自于mlo技术，其支持同时有两条link并发工作，例如5.2Ghz & 5.8Ghz;Wi-Fi7 MLO(Multi-Link Operation)

13.Wi-Fi组网架构

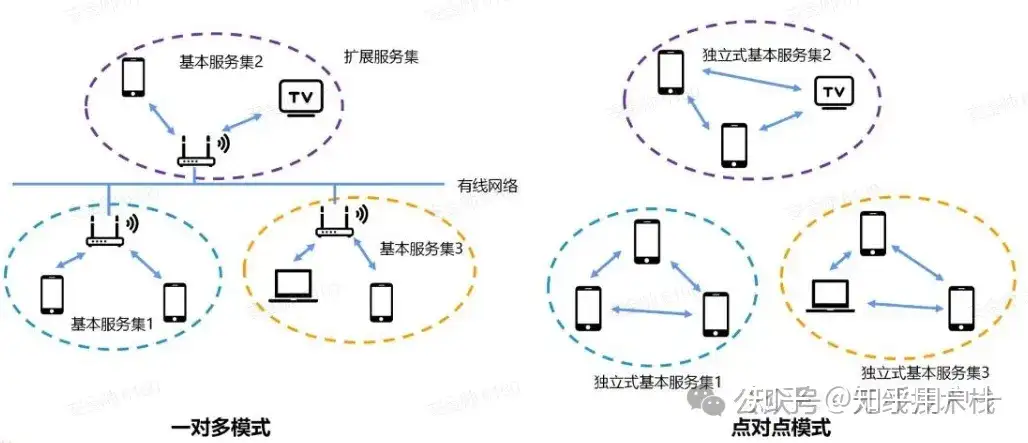

一对多模式，即一个AP + 多个STA，如下图：

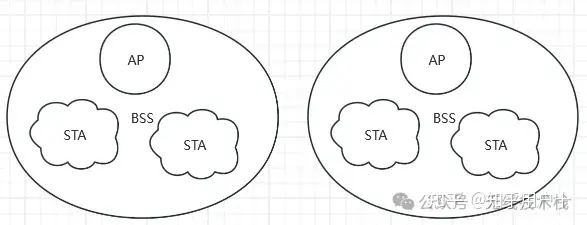

一个AP和多个STA组成一个基本服务（Basic Service Set），多个BSS组成拓展服务Extended Service Set;

点对点模式（Ad-hoc mode），无线ad hoc网络是由一组自主的无线节点或终端相互合作而形成的,独立于固定的基础设施的并且采用分布式管理的网络,是一种自创造、自组织和自管理网络。与传统的蜂窝网络相比,无线 ad hoc网络没有基站,所有节点分布式运行 ,具有路由器的功能 ,负责发现和维护到其它节点的路由 ,向邻居节点发射或转发分组。这种网络既可以单独运行,又可以通过网关接入到有线骨干网络(如因特网)。

14.AC+AP

AC即Wireless Access Point Controller，AP即Access Point，典型的应用场景就是漫游环境，适用于公司网络。

15.POE（Power Over Ethernet）交换机

• POE交换机具备普通交换机的所有功能，并且可以给另一端提供供电服务；
• 供电+传输数据一体化；
• 每个POE供电口最大可以提供15.4W的功率，可以为无线AP、摄像头等供电，即插即用；

16.Mesh组网

各个节点通过有线或者无线连接，形成一个不断拓展的动态网络架构，一个母路由+多个子路由组合，可以提供全屋覆盖的服务；

17.Wi-Fi加密方式

这里参考以前的文章Wi-Fi技术简介（二）

18.Wi-Fi技术优点

• 远距离，相对短距通信中，其覆盖范围比较广，100m;
• 连接速度快，最大理论速率可以达到46Gbps;
• 辐射低，所有的无线产品都必须经过SAR认证，功率必须在人体安全的范围内；
• 易维护，组网和配置方法简单，容易维护；
• 成本低，芯片和模组的价格比较低；

19.Wi-Fi的发射功率

Wi-Fi无线网络的发射功率约60~70mw，比一般的手机（~200mw）要微弱很多，并且无线不像手机一样直接接触人体，到达人体一般不会1mw；

20.Wi-Fi的主要器件

• Transceiver（收发器）
• PA（Power amplifier功率放大器）
• Coupler（耦合器）
• RF Switch（射频开关）
• Crystal\Oscillate（晶体、晶振）
• Filter（滤波器）
• Diplexer（双工器）
• Antenna（天线）

21.Wi-Fi主要架构
