centos下网络配置方式有两种，一种是NAT(NetWork Address Translation网络地址转换模式)模式，还有一种是桥接模式(Briage NetWorking)

1.Nat模式

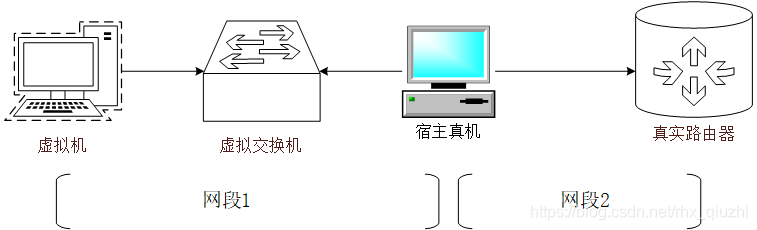

       NAT模式下的虚拟系统的TCP/IP配置信息是由VMnet8(NAT)虚拟网络的DHCP服务器提供的，无法进行手工修改，因此虚拟系统也就无法和本局域网中的其他真实主机进行通讯。使得虚拟局域网内的虚拟机在对外访问时，使用的则是宿主机的IP地址，这样从外部网络来 看，只能看到宿主机，完全看不到新建的虚拟局域网。就是虚拟系统会通过宿主机的网络来访问外网，而这里的宿主机相当于有两个网卡，一个是真实网卡，一个是虚拟网卡，真实网卡相当于链接了现实世界的真实路由器，而宿主机的虚拟网卡，相当于连接了一个可以认为是虚拟交换机。因此有：虚拟机可以上网可以ping通主机，但是主机ping不通虚拟机。

2.桥接模式

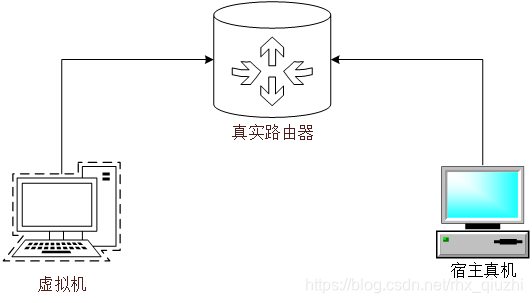

    虚拟机和宿主机在网络上就是平级伙伴的关系，相当于连接在同一路由器或者交换机上。



      但是桥接模式需要手工为虚拟系统配置IP地址、子网掩码，而且还要和宿主机器处于同一网段，这样虚拟系统才能和宿主机器进行通信。以实现通过局域网的网关或路由器访问互联网。使用bridged模式的虚拟系统和宿主机器的关系，就像连接在同一个Hub上的两台电脑。相当于在一个局域网内创立了一个单独的主机，他可以访问这个局域网内的所有的主机，但是需要手动来配置IP地址，子网掩码，并且他是和真实主机在同一个网段（nat是两个网段）

因此对比nat模式和桥接模式，总结归纳有如下几点：

桥接： Bridged Networking--桥接网络。手动配置IP、子网掩码、网关，地址需要和宿主机同一网段，相当于局域网内新建了一台主机。

NAT： Netword Address Translation–网络地址转换（模式）。借助宿主机来上网，没桥接那么麻烦，只用配置DNS即可。缺点：扎根于宿主机，不能和局域网内其它真实的主机进行通信。

共同点：
桥接网络和NAT网络全都能够通过虚拟机上网。
不同点：
桥接网络的配置相对麻烦，能够在局域网之间访问，能上网，应用广。
NAT配置简单，但是能和宿主机通信，能上网，应用狭窄。

因此这里着重记录下如何配置桥接模式的。

3.桥接模式配置

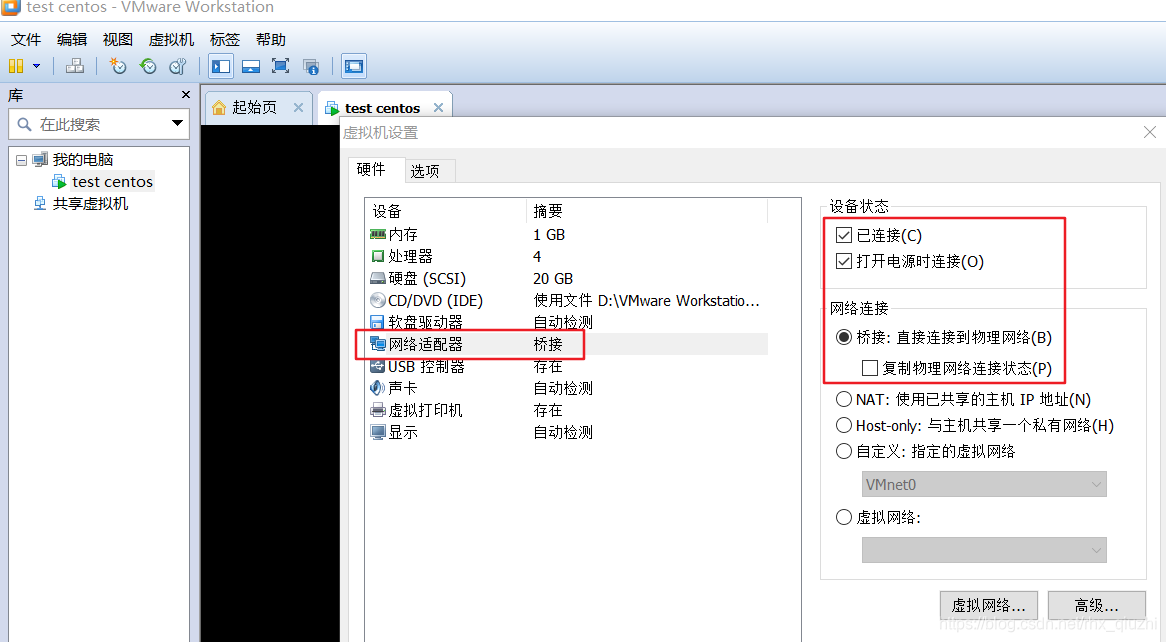

    在虚拟机设置中，选择桥接模式

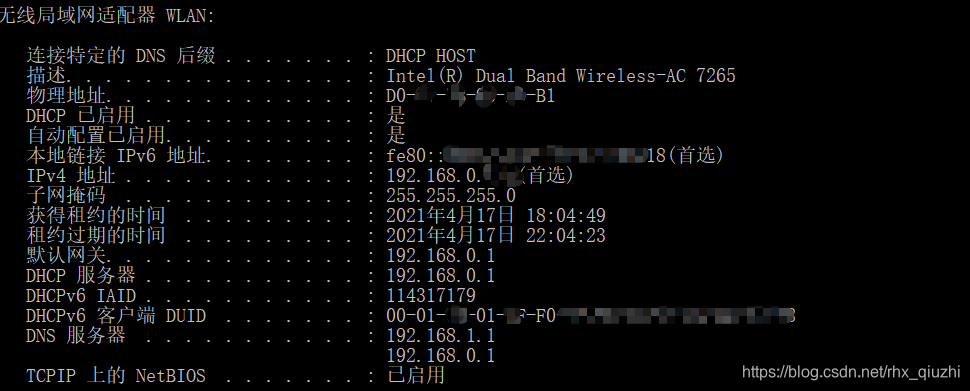

由于要配置和宿主机在一个网段，因此在dos下查看宿主机的ip，自己使用的是hp的笔记本，涉及无限网卡，这里使用ipconfig /all查询所有

宿主机器的ip地址，网关，DHCP服务器和DNS服务器地址如上所示

 3.1. 配置ifcfg-eth*

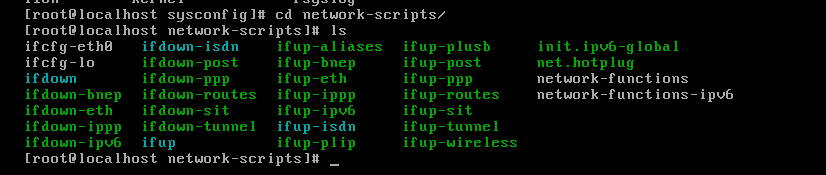

 这里的是ifcfg-eth0,对应宿主机的静态Ip，子网掩码，网关和DNS。进入vi模式之后，按下 i  编辑模式，完成之后按下 Esc退出，按下:qw保存退出即可



当然这里，一般可以在和宿主机同网段的ip进行ping测试，如果无法ping通（表示一般无人使用当前Ip地址），则可以作为自己虚拟机的ip地址。

3.2.配置网关地址

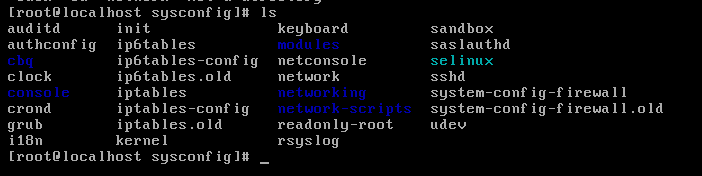

在/etc/sysconfig目录下的network中

vi进入之后，输入i 进行编辑，修改网关地址和宿主机一致

按下esc退出编辑模式，按下:wq保存退出

3.3.配置DNS地址

vi /etc/resolv.conf

修改为和宿主机一致

 按下esc退出编辑模式，按下:wq保存退出

这样地址、网关和DNS均配置完成。下面进行验证一下

4.网络通信测试

4.1.和宿主机通信

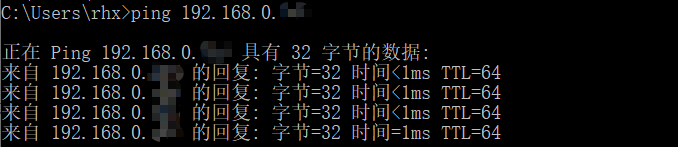

由于前文中介绍过，NAT模式中存在宿主机无法Ping同虚拟机的情况，因此这里对于桥接模式，也需要验证下宿主机和虚拟机的互相通信，验证一下宿主机是否能ping通虚拟机

这样虚拟机和宿主机之间是互通的

4.2.访问外部网络

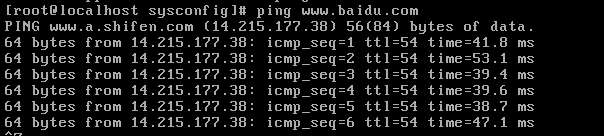

这里主要验证下是否能访问公共网络，比如www.baidu.com

也可以访问成功。

5.xshell连接

5.1.xshell连接与退出

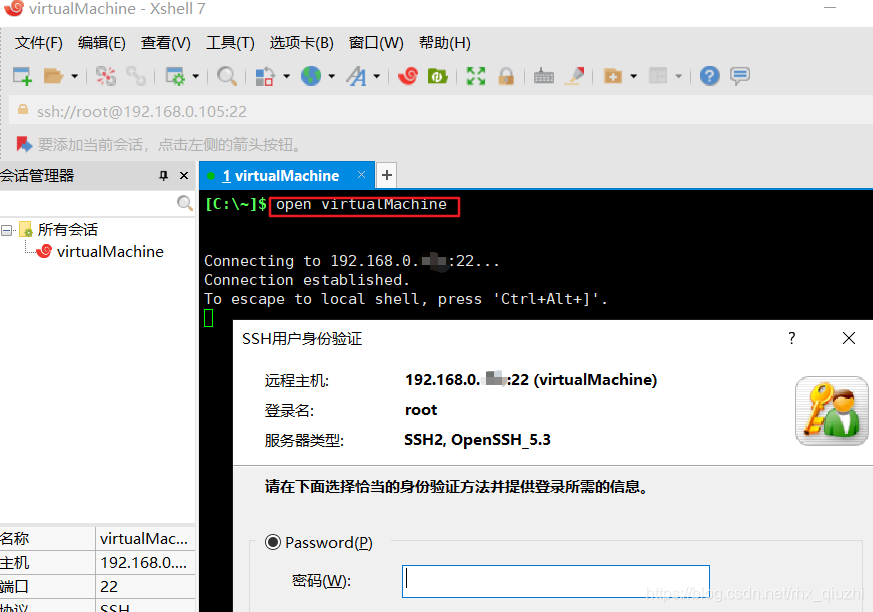

    由于在centos下直接操作不是很方便，每次进入到命令行下使用ctrl+G,退出使用ctrl+alt，因此使用xshell连接后进行操作，首次连接一般都是新建连接，对于进入到xshell对话框之后，可以直接使用open命令连接

那对于退出，可以exit和logout两种方式，使用logout表示注销用户；而exit 表示退出控制台，至于二者的具体差别参考 linux中的退出命令exit与logout命令的区别，介绍的较为详细。

5.2.设置xshell连接时间

连接xshell一段时间后会自动断开，当然这样也是比较推崇的方式，不建议一直连接，但是比如测试环境有时确实需要一直连接的情况，方便测试人员工作的开展，也是可以进行一些设置。

首先设置客户端的请求时间间隔

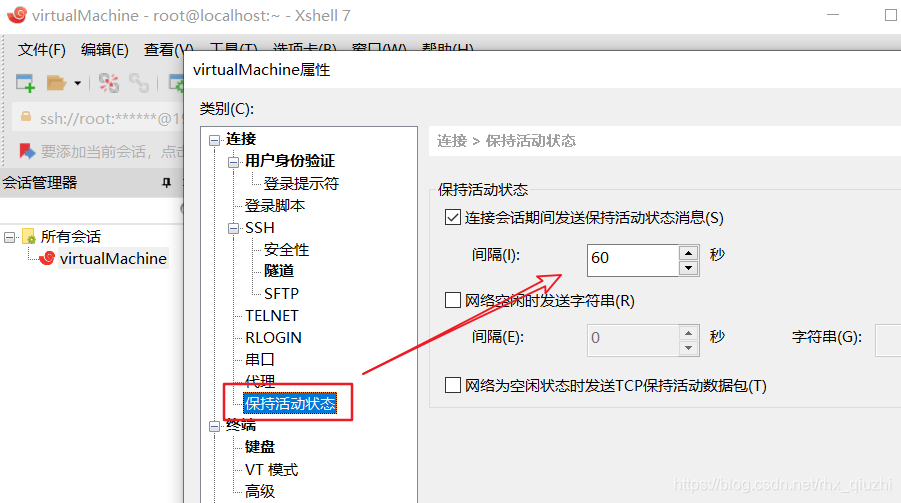

Keep Alive修改。我的xshell的Keep Alive的默认Interval是60秒，即每隔60秒，客户端就要向服务器发送一次包，得到服务器的确认后，连接保持。

设置服务端的时间



ClientAliveInterval 用来指定服务器向客户端发送消息的时间间隔。默认是0，即不发送。

ClientAliveCountMax 用来指定服务器向客户端发送消息的次数。若到达指定的次数，客户端一次也没有回复，那么连接就要断开。

修改配置：

ClientAliveInterval 60 //每隔60秒，服务器就要向客户端发送一次消息，客户端响应后，连接才会保持，否则，断开。

ClientAliveCountMax 3 //可以使用默认值3


因此建议不要设置成一直连接，c/s模式同真实场景一样，只有给服务端一定间隔时间内发送心跳消息，才能让链路保持alive
