8.9 矢量图层点要素热度图（Heatmap）使用

前言

• 本章介绍如何使用热度图（Heatmap）
• 说明：文章中的示例代码均来自开源项目qgis_cpp_api_apps

热度图（Heatmap）

热度图以颜色代表点密度，用于表现点要素出现集中性的地图。

QGis

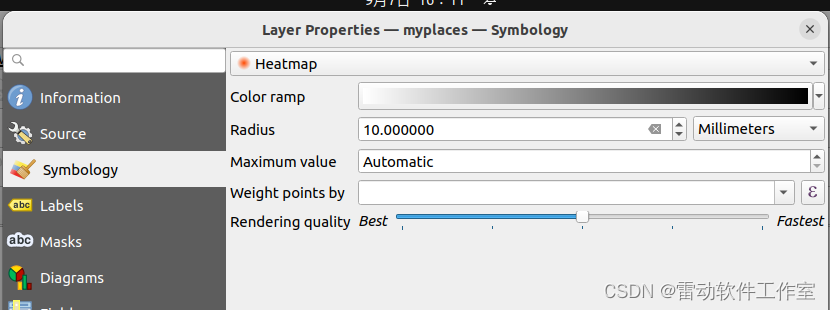

• 以myplaces.shp为例，添加图层后将符号设置为热度图（Heatmap），如下图

• 用于设置热度图的各个选项如下
  • Color ramp：配色方案。
  • Radius：单个要素影响的热力半径。
  • Maximum value：限制的最大值。
  • Weight points by：通过属性对点要素加权。
  • Rendering quality：渲染质量，在最佳（Best）和最快（Fastest）之间选

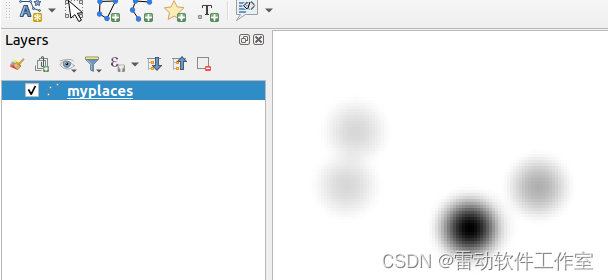

• 按照默认选项设置，效果如下图


代码实现

• 类QgsHeatmapRenderer是热度图（Heatmap），详情见文档，类图如下

• 以下是实现点聚合渲染的步骤

1. 从图层获取渲染器

    //
    QgsFeatureRenderer * layerRenderer= layer->renderer();
    QgsHeatmapRenderer *heatmapRenderer = QgsHeatmapRenderer::convertFromRenderer(layerRenderer);

2. 设置配色方案：函数setColorRamp

heatmapRenderer->setColorRamp(new QgsGradientColorRamp(QColor(255, 255, 255),QColor(0, 0, 0)));

3. 设置半径：函数setRadius

heatmapRenderer->setRadius(10.0);

4. 设置渲染质量：函数setRenderQuality

heatmapRenderer->setRenderQuality(1);

总结

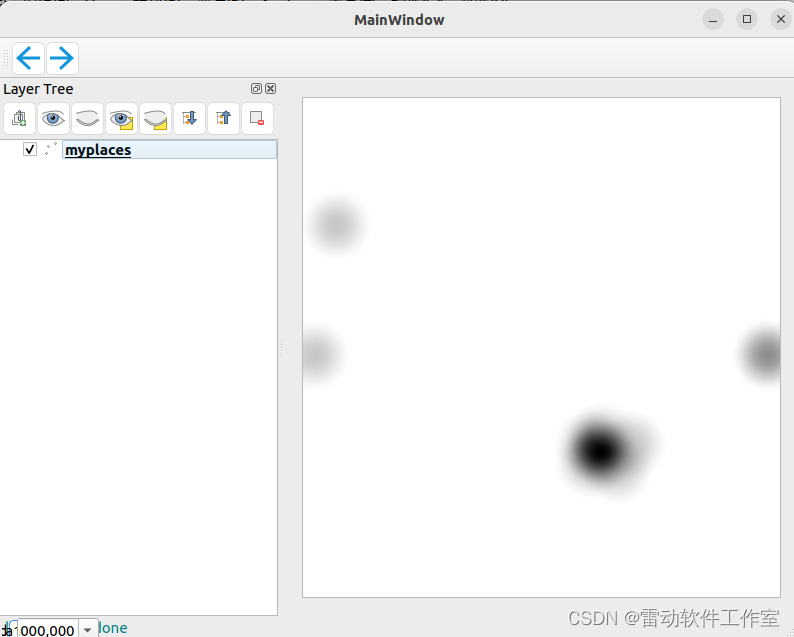

• 分别使用QGis软件和C++ Api二次开发演示了热度图的使用
