标准的 8bit BT656(4:2:2)YCbCr SDTV(标清) 数字视频信号格式,每秒25帧,时钟是27MHZ。
电视使用的PAL-D制采用的是隔行扫描方式,隔行扫描时电子束首先从左到右、从上到下扫描所有的单数行形成一场图像,然后电子束又回到顶端,再次从左到右、从上到下扫描所有的双数行形成另一场图像。这两个垂直方向交换显示的扫描场构成每一帧完整的画面,其中每个扫描场只包含扫描图像总行数的一半。我们把其中一个扫描场全部是单数行的称为奇场或上场;把另一个扫描场的全部是双数行的称为偶场或下场。对于PAL制信号来讲,每秒扫描50场(即25帧)
(一)示波器采集标准信号图

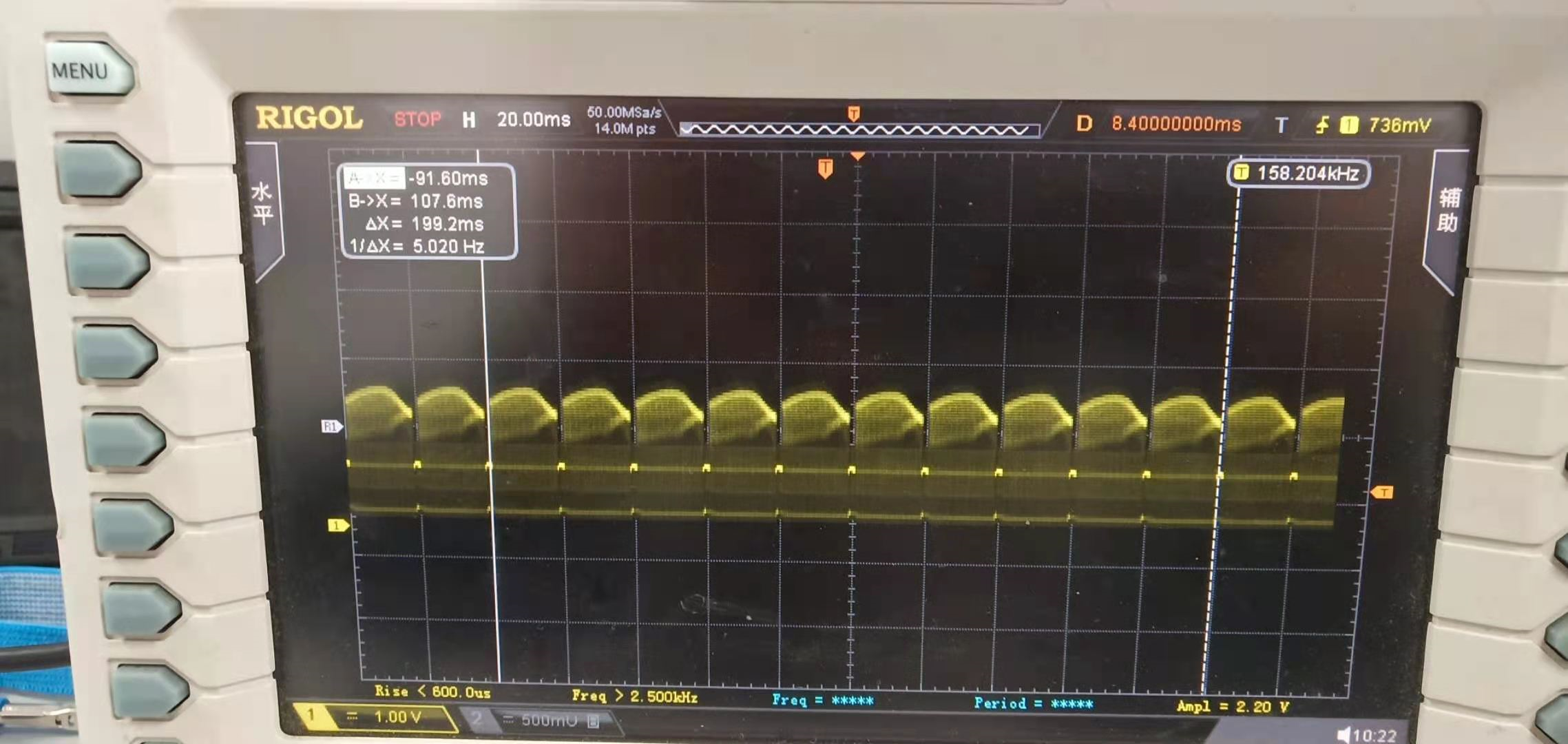

这是我采集的pal 720x576的波形,示波器每一格20ms,一帧占一格,场周期(g):20ms,也就还是一帧图像的宽度是20ms,每帧之间有场同步信号,每帧共625行
拉大一点的每一帧图像
继续拉大后,看到前面一帧最后一行和后面一帧最开始一行的之间的场同步信号
继续拉大后,看到一帧最后一行结束的的场同步信号。和每一行的信号,由行同步信号和有效数据成,
继续拉大后,看到一帧开始一行的的开始信号场同步信号。和每一行的信号,由行同步信号和有效数据成,
每一行放大的信号图像,行周期(h):64us,示波器每一格是10us,占六格半,共64us
放大的行同步信号
