由小米10拆机引发联想——硬件工程师与维修工程师的区别

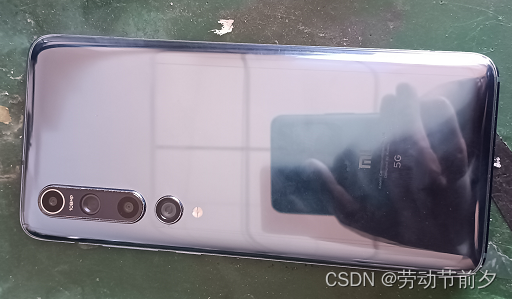

近期看了很多手机维修师傅上传在各种平台的视频，感觉即治愈又精彩，最为一个硬件工程师开始思考这两者的区别。说实话一开始我是觉着手机维修老师单纯为了精彩而精彩，为了炫技而炫技，并且是野路子出身。直到昨天我的小米10手机掉进了洗衣机里，给了我这个机会去探究一下硬件研发与手机维修的区别。话不多说上图：

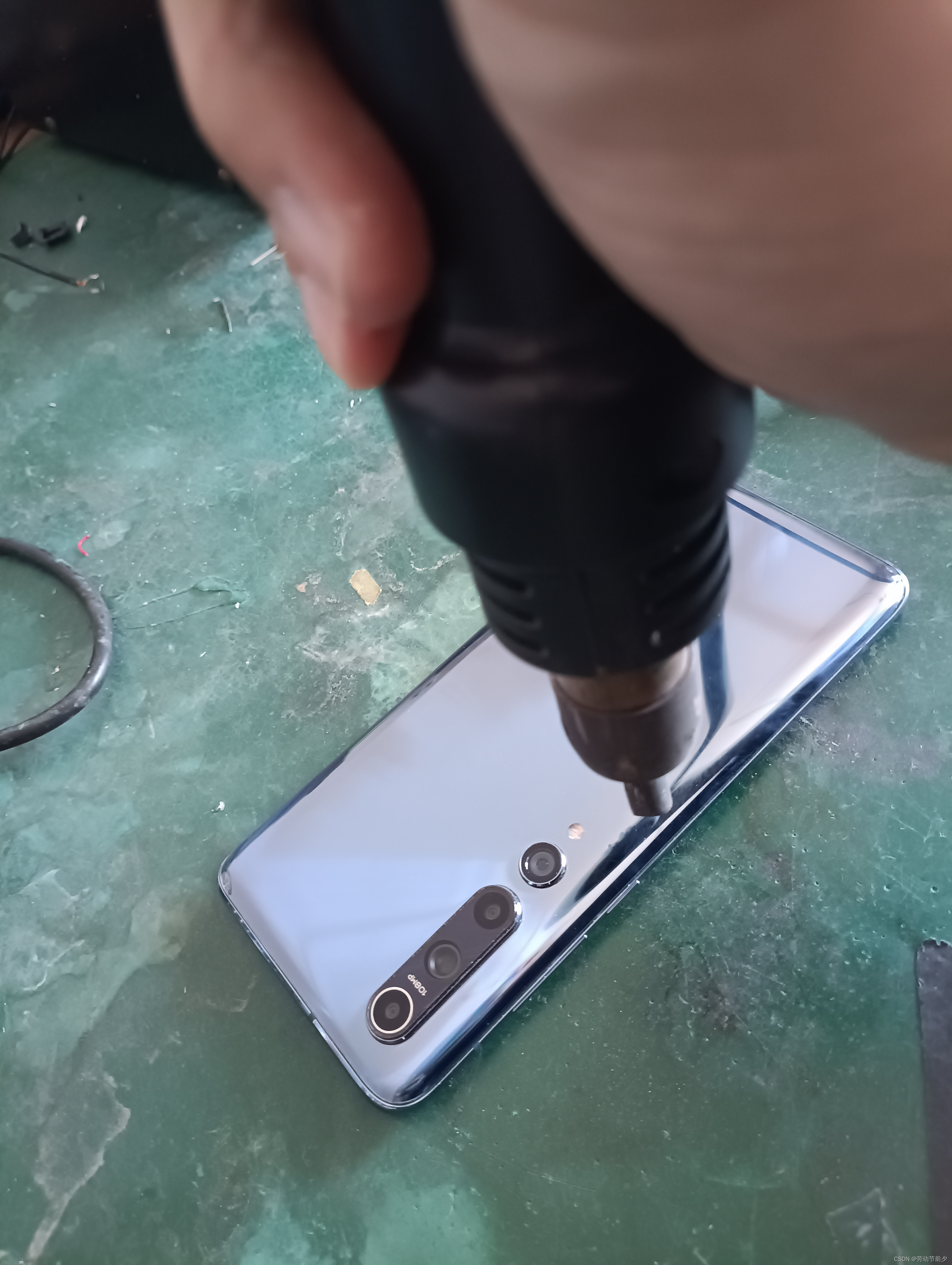

以下三张图片是拆机过程，这个拆机也是我从网上找的维修师傅视频学的。而且我发现小米系的产品很喜欢用这种双面胶。

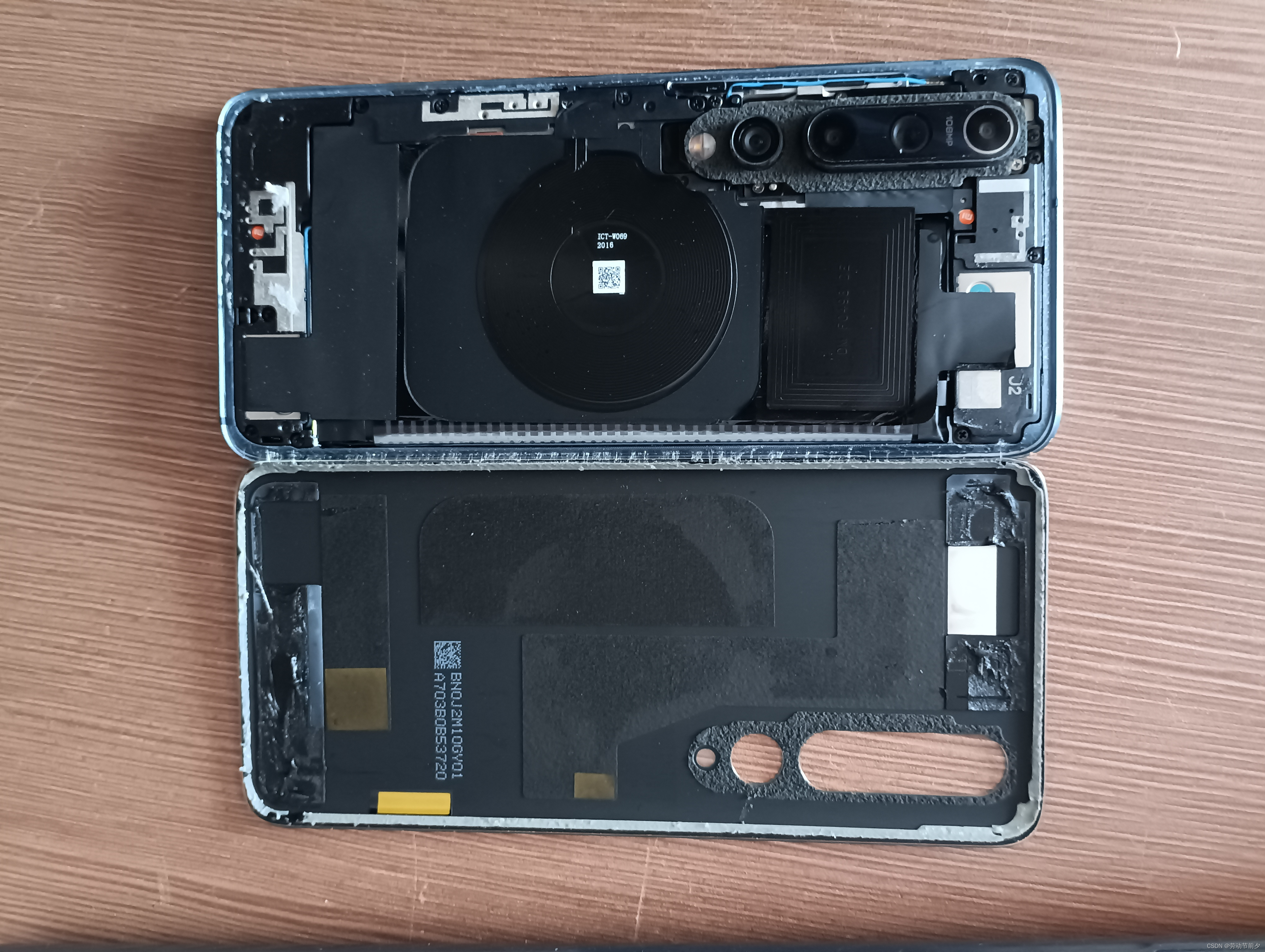

 拆完以后，内部整体是非常整洁的，首先看到的圆形区域是无线充电模块跟镜头模组以及听筒背面。

拿掉无线充电模块，电池跟主板就漏出来了。

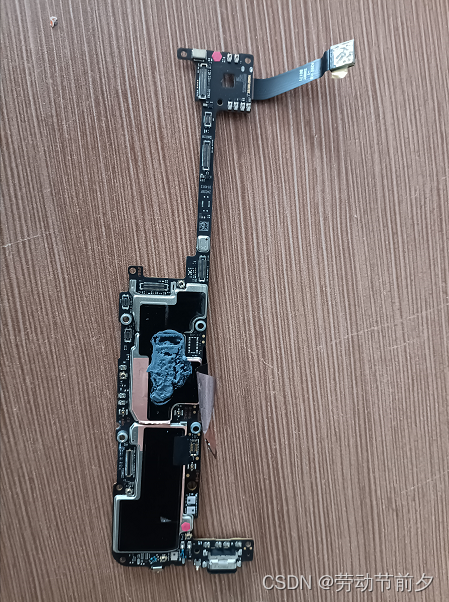

经过一顿操作，主板拆下来了，主板比我想象的要小的多，上边一部分主要是镜头连接器，中间屏蔽罩内时基带部分也就是高通骁龙865所在的位置，下边屏蔽罩内是射频部分。

打开手机后壳以后发现进水不多，只是在最外层无线充电部分有一层水雾，主板整体比较干燥。从手机表现上看开机没反应，屏幕不亮。我量了一下电池电压已经低到2.8V左右了，电池电量肯定是在低电量关机状态了。

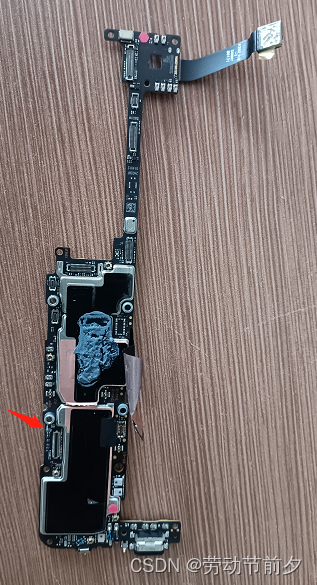

插上充电器后继续测量电池电压，电压能够缓慢上升，说明充电功能是正常的，于是按照头痛医头脚痛医脚的原则，进一步仔细观察主板显示屏连接器处有腐蚀的痕迹，如下图：

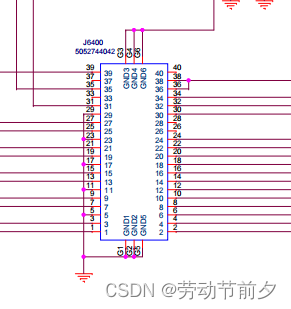

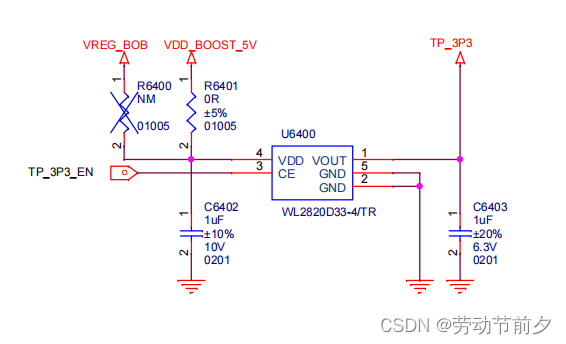

查看原理图此处为触控部分供电，插上充电线尝试测量TP_3P3电压，果然测不到电压。首先测量了一下阻容器件之间以及WL2820D33之间的连线导通性，测试结果是正常的。然后测试二极体值，由于缺少对照智能得出结论该芯片各引脚没有对地短路，也没有内部断裂。

再次上电测试U6400使能引脚CE处电压，发现一直是低电平，查阅该原理图发现该处引脚直接接至SOC（骁龙865），SOC被包裹在了屏蔽罩内，由于工具以及手艺所限为避免造成更大损失，没有继续拆解。

除了以上测试我还测试了屏幕连接器各引脚的二极体值，与网络视频中的结果基本一致，屏幕大概率是没有坏的。

以上两步测试中都用的一个指标二极体值，二极体值测量方法：万用表红表笔接地，黑表笔接待测位置，打到二极管档。 二极体值是定性表征芯片引脚与地之间关系的参数，二极体值异常是引脚异常的充分不必要条件，广泛应用于电器维修、硬件异常分析。是一种最容易操作的测试指标。

二极体值大概原理就是芯片引脚无论经过怎样的加工工艺、逻辑设计都可以等效为一个对地PN结。芯片确定了，PN结的结电压也就确定了，多用通过同芯片同功能引脚或者不同板卡同芯片同位置引脚二极体值相互比较来确定引脚好坏。有两个特殊的值需要注意，当二极体值显示电压为零则表示引脚对地短路，若二极体值显示无穷大则表示引脚对地断路，这也是常见的两种失效方式。



手机目前已经寄到华强北师傅手中，我的初步结论是骁龙865部分引脚功能已经不正常了。等最终修复结果出来，再进行更新。
