板卡测试与调试中经常需要焊接、拔插板卡、半成品工装测试等。操作板卡时需要注意板卡的带点状态。
对带电板卡焊接包括烙铁与风枪两种方式。两种方式焊接对办卡的伤害表现方式略有不同。烙铁焊接需要注意到烙铁头是一个导通率极佳的导体,当烙铁头同时接触到电源与地时会使得系统因为短路而造成严重后果(宕机、烧芯片等等)。同样如果烙铁头将电源直接短接到了芯片引脚,也可能使得芯片引脚因为过载而烧坏。对于热风枪焊接带电板卡,则主要通过推高板卡尤其是核心大功率芯片的温度,导致过热保护或损毁。因此应避免直接焊接带电板卡。

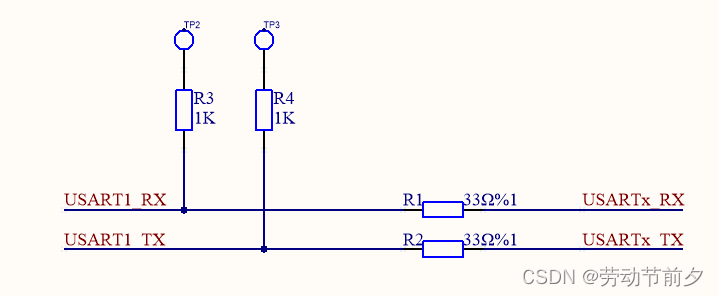

之间在一些可插拔板卡以及半成品测试中存在带电拔插与测试的情况。在无法避免上电插拔的情况下需要在连接点到芯片引脚通路上预留电阻,以消耗插拔瞬间产生的浪涌。测试点上预留电阻如下所示:
注意:R1、R2是串联阻抗匹配电阻,R3、R4是我们所要预留的电阻,一般而言R3、R4要比R1、R2大得多,一般用1KΩ。R1、R2视测试波形情况而定,一般不大于100Ω。
