前言

使用实际编程的方法学习 Qt 控件，可以更好地理解和掌握按钮控件的特性和应用，同时还可以提高编程技能并增强对 Qt 框架的认识。
我们将通过几篇系列文章，介绍QT常用按钮编程。
本文介绍QT常用控件的第一个按钮，Push Button按钮编程。通过这个例子，初步了解QT的信号与槽、样式表等机制，此外，我们的调试环境配置了双架构Kits，使得编译调试可以在当前的ubuntu中进行，也可以重新编译后下载到目标arm设备中运行。
我们的编程环境为：Ubuntu64位系统（22.04），目标架构：（1）qt5 x86_64 架构，（2）qt4 32位arm架构。

1、配置双架构 Qt kits

在开发环境中，我们使用的是 x86_64 架构的 Ubuntu 22.04 虚拟机，而目标设备是使用 32 位 ARM 架构的系统。为了提高开发效率，我们在调试环境中同时配置了 x86 架构的 Qt 库。这样，在进行 Qt 界面开发和调试时，我们可以在 Ubuntu 上直接进行。在满意后，切换kit，重新编译后将应用程序下载到目标设备中进行测试和运行。由于减少了下载次数，大大提高了工作效率。

1.1 x86 架构的 Qt 库安装

虽然在 Qt5 中添加了很多新的功能和模块，但是对于常用控件，它们与 Qt4 中的版本基本相同，可以使用相同的方法和属性进行操作。
我们在 Ubuntu 22.04 虚拟机直接安装QT5和qtcreator：

sudo apt-get install build-essential
sudo apt-get install qtbase5-dev qtchooser qt5-qmake qtbase5-dev-tools
sudo apt-get install qtcreator

qtcreator所有的配置采用默认。

2.2 安装32位armQT4开发环境

2.2.1 安装必要依赖和库

（1）安装 lib32stdc++6 软件包来解决。

sudo apt-get install lib32stdc++6

（2）安装依赖

sudo apt-get install build-essential libfontconfig1 mesa-common-dev libglu1-mesa-dev libpulse-dev libicu-dev libsqlite3-dev libssl-dev libxcb-xinerama0-dev libxkbcommon-dev libxkbcommon-x11-dev libasound2-dev libgstreamer-plugins-base1.0-dev libgstreamer1.0-dev

（3）安装32位 cc1组件

sudo dpkg --add-architecture i386
sudo apt-get update
sudo apt-get install zlib1g:i386

2.2.2 配置交叉工具链

将过去备份的交叉工具链gcc-linaro-arm-linux-gnueabihf-4.7-2013.03-20130313_linux.tar.gz，拷贝到/opt，解压：

sudo tar -zxvf gcc-linaro-arm-linux-gnueabihf-4.7-2013.03-20130313_linux.tar.gz

将解压缩的工具链目录添加到环境变量中，例如添加以下行到 ~/.bashrc 文件最后：

vim ~/.bashrc

export PATH=$PATH:/opt/gcc-linaro-arm-linux-gnueabihf-4.7-2013.03-20130313_linux/bin

运行 source ~/.bashrc 命令以更新环境变量。

source ~/.bashrc

验证一下：

arm-linux-gnueabihf-gcc -v

成功：

。。。
gcc version 4.7.3 20130226 (prerelease) (crosstool-NG linaro-1.13.1-4.7-2013.03-20130313 - Linaro GCC 2013.03)

2.2.2 导入qt4库和tslib库

2.2.2.1 导出qt4-arm和tslib-arm

我们将按照《Ubuntu64位系统(v18.04)下arm32位版本(Qt4.8.6和tslib1.4)开发环境搭建》第5节的方法完成的QT4库qt4-arm文件夹和第4节完成的tslib-arm文件夹压缩。

 tar -czvf qt4-arm.tar.gz qt4-arm
 tar -czvf tslib-arm.tar.gz tslib-arm

得到两个压缩文件：qt4-arm.tar.gz 和 tslib-arm.tar.gz。

2.2.2.2 将qt4-arm和tslib-arm导入到新的ubuntu系统中

拷贝qt4-arm.tar.gz 和 tslib-arm.tar.gz到当前的ubuntu系统中，解压。

tar -zxvf qt4-arm.tar.gz
tar -zxvf tslib-arm.tar.gz

注意：需要将这两个文件放在与导出ubuntu系统相同的绝对路径下。

2.2.3 配置qtcreator Kit

配置Qt Versions

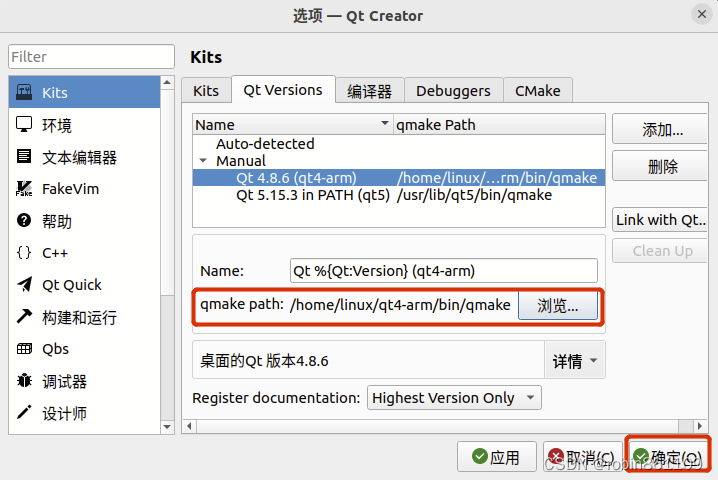

打开 Qt Creator，选择「工具」-「选项」-「构建和运行」 - 「Qt Versions」，界面如图：
配置编译器

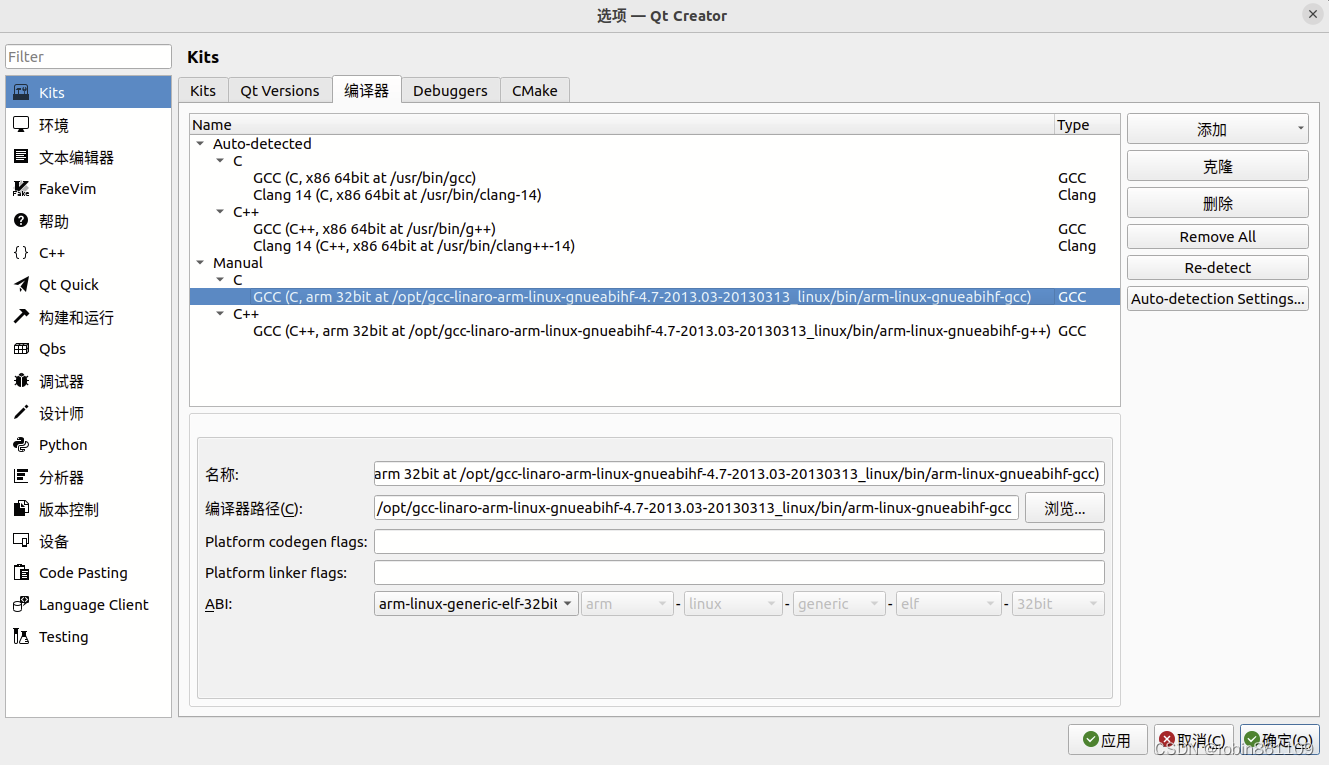

为qtcreator配置交叉工具链，切换到「编译器」，点击「添加」，选择GCC，添加C和C++交叉工具链路径，结果如下图：

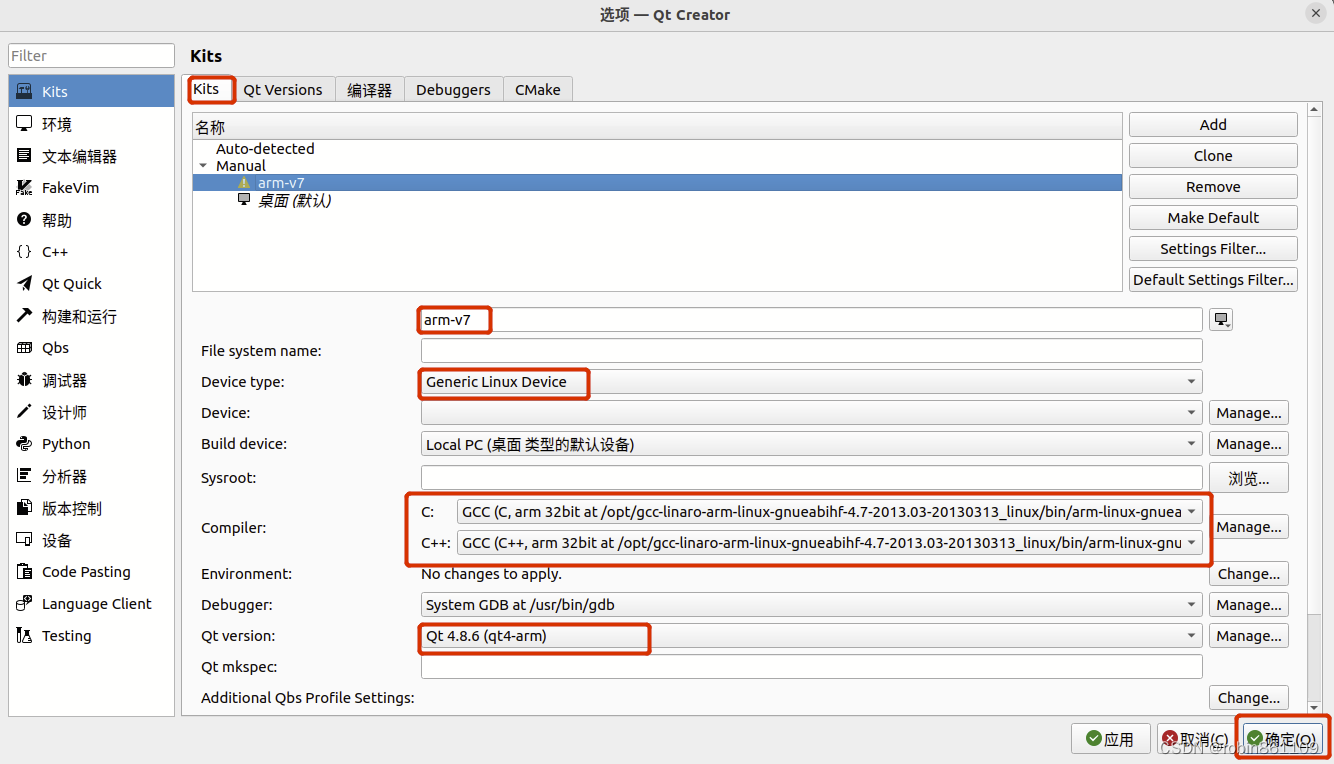

配置Kits
切换到

有关这部分的详细内容，请参考前面的两篇博文《Ubuntu64位系统(v18.04)下arm32位版本(Qt4.8.6和tslib1.4)开发环境搭建》和《Ubuntu64位系统（20.04、22.04）安装32位armQT4开发环境补充说明》。

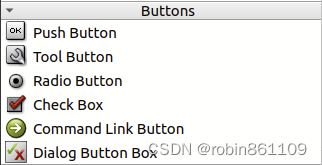

2、 Qt常用的按钮控件

这些都是 Qt 框架中常用的按钮控件，主要用于触发交互操作。

Push Button
推按钮，也叫普通按钮，通常是一个矩形区域，上面显示的文本是该按钮的标签。当用户点击按钮时，会发出 clicked() 信号。
Tool Button
工具按钮，通常是一个图形化的按钮，可以在图标和文本标签之间进行选择。默认情况下，工具按钮只包含图标，但是可以通过设置 toolButtonStyle 属性来更改其显示方式，比如可以显示文本标签或者在鼠标悬停时显示文本标签。
Radio Button
单选按钮，通常用于多选一的场景，用户可以从多个选项中选择一个。通常情况下，单选按钮会通过与其他单选按钮的 group 联系在一起，保证同一时间只有一个单选按钮被选中。
Check Box
复选框，通常用于多选的场景，用户可以从多个选项中选择多个。与单选按钮不同，复选框不需要分组，因为用户可以同时选中多个复选框。
Command Link Button
命令链接按钮，通常用于表示执行一个重要操作或打开一个重要的对话框，这个按钮的文字通常使用一个动词短语，比如“保存”，“重命名”等等。命令链接按钮的外观会随平台的不同而不同。
Dialog Button Box
对话框按钮盒子，通常用于对话框中放置一组按钮，比如“确定”，“取消”等等。这个控件提供了一套标准的按钮类型，可以方便地将这些按钮添加到对话框中，同时可以通过 signals 和 slots 进行与这些标准按钮的交互。

3、Push Button 按钮编程

3.1 程序完成后的执行结果

程序完成后的执行结果如下图：

按下黄色窗口按钮，窗口显示黄色，按下粉色按钮，窗口显示粉色。

3.2 生成项目

新建一个项目名称为为_qpushbutton
选择Widget基类，去掉Generate Form勾选：

QT通常使用QMainWindow作为主窗口。
QMainWindow是一个窗口风格的控件，通常会有一个窗口标题栏，并支持窗口大小调整、最大化、最小化等标准窗口管理操作。在主窗口的最中间是是一个central widget，提供主窗口的主要内容或用户交互接口，比如文本编辑器或者OpenGL视图等。QWidget通常用作窗口中的子控件或对话框等非窗口风格的控件。
如果在Qt应用程序中只需要一个窗口且不需要标准的窗口管理功能，则QWidget可以被用作主窗口。
在嵌入式应用中，由于触摸屏通常用作显示或控制，不涉及太多编辑工作，使用QWidget作为主窗口会更为适用。

将两个配置好的Kits同时选上（后期我们会通过条件编译进行选择）：

- 项目生成的最初代码

3.3 完成代码编辑

3.3.1 修改项目文件 _qpushbutton.pro

1 	QT       += core gui
2
3 	greaterThan(QT_MAJOR_VERSION, 4): QT += widgets
4
5 	CONFIG += c++11
6
7 	# You can make your code fail to compile if it uses deprecated APIs.
8 	# In order to do so, uncomment the following line.
9 	#DEFINES += QT_DISABLE_DEPRECATED_BEFORE=0x060000    # disables all the APIs deprecated before Qt 6.0.0
10
11	SOURCES += \
12		main.cpp \
13		widget.cpp
14
15	HEADERS += \
16		widget.h
17
18	# Default rules for deployment.
19	qnx: target.path = /tmp/$${TARGET}/bin
20	else: unix:!android: target.path = /opt/$${TARGET}/bin
21	!isEmpty(target.path): INSTALLS += target
22
23
24	# 根据使用的 Qt 版本设置编译条件
25	greaterThan(QT_MAJOR_VERSION, 4) {
26		# 如果使用的是 Qt 5 或者更新版本
27		message("使用的是 Qt 5版本")
28
29	} else {
30		# 如果使用的是 Qt 4 或者更早的版本
31		message("使用的是 Qt 4版本")
32		DEFINES += QT_ARM_PLATFORM
33		QMAKE_CXXFLAGS += -std=c++11
34		QMAKE_CXXFLAGS += -Wno-psabi -Wno-deprecated-declarations
35
36		LIBS += -lts
37
38	}

我们在系统生成的项目文件中使用条件编译增加目标为qt4-arm时的代码：

第32行：定义预处理器宏 QT_ARM_PLATFORM，这个宏将被传递给编译器和链接器，用来在程序中做条件编译。
第33行：由于最新版本的 Qt Creator 默认使用了 C++11 标准。所以在自动生成的代码中会使用 C++11 新增的关键字 nullptr，但是我们的编译器并不认识它，会导致编译失败。增加QMAKE_CXXFLAGS += -std=c++11就能修正这一错误。
第34行：
QMAKE_CXXFLAGS += -Wno-psabi -Wno-deprecated-declarations 可以帮助我们忽略掉我们不关心的警告。
第35行：LIBS += -lts 指令用于链接触摸屏 tslib的库文件。

3.3.2 修改`main.cpp`

1 	#include "widget.h"
2
3 	#include <QApplication>
4
5 	#ifdef QT_ARM_PLATFORM
6 	#include <QTextCodec>
7 	#endif
8
9 	int main(int argc, char *argv[])
10	{
11		QApplication a(argc, argv);
12
13	#ifdef QT_ARM_PLATFORM
14		//解决中文乱码
15		QTextCodec::setCodecForTr(QTextCodec::codecForName("GBK"));
16		QTextCodec::setCodecForTr(QTextCodec::codecForName("system"));    //若英文系统，则用GBK
17		QTextCodec::setCodecForLocale(QTextCodec::codecForName("UTF-8"));
18		QTextCodec::setCodecForCStrings(QTextCodec::codecForName("UTF-8"));
19	#endif
20		Widget w;
21		w.show();
22		return a.exec();
23	}

QTextCodec是Qt中一个用于字符编解码的类，用于将文本字符串转换为不同字符集或编码方式的二进制数据，或将二进制数据解码为文本字符串。
为了解决当程序运行在arm架构系统时，中文显示文乱码问题，根据从.pro获得的宏QT_ARM_PLATFORM判断如果系统运行在arm架构，则执行：

第6行：引入 QPushButton
第8行：获取系统支持的编解码器，将GBK设置为translate文本编解码器。
第9行：如果是英文系统，则也使用GBK编解码。
第10行：设置当前系统环境的locale编码为UTF-8，这样在进行文本字符串操作时会自动地将其转换为UTF-8编码，从而使其和其他模块的字符串匹配。
第11行：设置CStrings使用UTF-8编码格式，这样当我们在程序中使用常量字符串时也会自动地将其转换为UTF-8编码，以避免编码不一致的问题。

3.3.3 修改`widget.h`

1 	#ifndef WIDGET_H
2 	#define WIDGET_H
3
4 	#include <QWidget>
5 	/* 引入 QPushButton 类 */
6 	#include <QPushButton>
7 	class Widget : public QWidget
8 	{
9 		Q_OBJECT
10	public:
11		Widget(QWidget *parent = nullptr);
12		~Widget();
13	private:
14		/* 声明一个 QPushButton 对象 pushButton1 */
15		QPushButton *pushButton1;
16		/* 声明一个 QPushButton 对象 pushButton2 */
17		QPushButton *pushButton2;
18	private slots:
19		/* 声明对象 pushButton1 的槽函数 */
20		void pushButton1_Clicked();
21		/* 声明对象 pushButton2 的槽函数 */
22		void pushButton2_Clicked();
23	};
24	#endif // WIDGET_H

第 6 行，引入 QPushButton 类。
第 15 行和第17 行，声明两个 QPushButton 的对象。
第 20行和第 22 行，声明两个 QPushButton 对象的槽函数。

3.3.4 修改`widget.cpp`

1 	#include "widget.h"
2
3 	Widget::Widget(QWidget *parent)
4 		: QWidget(parent)
5 	{
6 		/* 设置宽高为 800×480,位置在 0, 0。（0, 0）代表原点，Qt 默认最左上角的点为原点 */
7 		this->setGeometry(0, 0, 800, 480);
8
9 		/* 实例化两个按钮对象，并设置其显示文本为"黄色窗口"和"粉色窗口" */
10		pushButton1 = new QPushButton("黄色窗口", this);
11		pushButton2 = new QPushButton("粉色窗口", this);
12
13		/* 设定两个 QPushButton 对象的位置 */
14		pushButton1->setGeometry(300,200,80,40);
15		pushButton2->setGeometry(400,200,80,40);
16
17		/* 信号槽连接 */
18		connect(pushButton1, SIGNAL(clicked()), this,  SLOT(pushButton1_Clicked()));
19		connect(pushButton2, SIGNAL(clicked()), this,  SLOT(pushButton2_Clicked()));
20	}
21
22	Widget::~Widget()
23	{
24	}
25
26	/* 槽函数的实现 */
27	void Widget::pushButton1_Clicked()
28	{
29		/* 设置主窗口的样式 1 */
30		this->setStyleSheet("Widget { background-color: rgba(255, 255, 0, 100%); }");
31	}
32
33	/* 槽函数的实现 */
34	void Widget::pushButton2_Clicked()
35	{
36		/* 设置主窗口的样式 2 */
37		this->setStyleSheet("Widget { background-color: rgba(255, 192, 203, 100%); }");
38	}

第 7 行，设置程序窗口的显示位置和显示大小，在我们使用的硬件里，窗口占满整个屏幕。
第10行和第11行，实际化 QPushButton 对象。在初始化的时候可以传入 QString 类型串，作为
按钮的显示文本。
第 14 行和第15行，设置按钮的大小和位置。
第 18 行和 19 行，连接两个 QPushButton 对象的信号与槽。
第27~31行，定义第一个槽函数pushButton1_Clicked()。
第34~38行，定义第二个槽函数pushButton2_Clicked()。
pushButton1_Clicked()pushButton2_Clicked()两个函数的功能是，当点击按钮时，窗口的背景颜色按照background-color 的 rgba 设置值，发生相应的变化。

3.4 切换Kit，获得运行在不同系统中的运行的执行文件

点击窗口左边的Debug，可以选择编译运行在不同平台上的可执行文件，arm-v7为arm架构的设备，桌面则是当前ubuntu系统。
图10

3.5 程序中用到的QT机制

3.4.1 信号（Signal）和槽（Slot）

信号（Signal）和槽（Slot）是Qt中重要的一种机制。它们的作用是在对象之间进行通信和交互，使得应用程序能够响应事件并实现特定的功能。Qt的信号和槽机制是一种基于事件的编程模型，可以实现对象之间的松耦合，使得事件的处理更为简单和灵活。
简单来说，信号是对象发出的一个通知或事件，而槽则是对象接收并响应这个通知或事件的函数。一个对象可以有多个信号和槽，而且它们之间可以相互连接，使得一个对象的信号能够触发另一个对象的槽，从而实现复杂的交互功能。
Qt中的信号和槽使用connect()函数进行连接。当某个对象的信号被触发时，与之相连的槽函数会被自动调用，从而实现事件的处理，我们上面的程序中，以pushButton1为例，实现代码如下：

connect(pushButton1, SIGNAL(clicked()), this,  SLOT(pushButton1_Clicked()));

pushButton1是一个QPushButton对象，点击它，会发出一个clicked()信号；
this是当前窗口对象，它定义了pushButton1_Clicked()的槽函数，用于响应clicked()信号；
connect函数将pushButton1的clicked()信号与窗口对象的pushButton1_Clicked()槽函数连接起来。
当用户点击pushButton1按钮，pushButton1_Clicked()槽函数就会被自动调用。

3.4.2 样式表

Qt提供了样式表（Style Sheet）机制，可以用于设置应用程序中控件的外观和布局。样式表是一种基于CSS语法的文本文件，通过设置不同的属性和值来改变控件的外观和行为。
下面一个是使用样式表来设置控件风格的例子：
QWidget{
background-color: white;
}
设置QWidget背景色为白色。

在我们的中，使用setStyleSheet()函数来将样式表应用到控件上。

this->setStyleSheet("Widget { background-color: rgba(255, 255, 0, 100%); }");

或是可以这样写：

this->setStyleSheet("background-color: yellow;");

总结

本例程为Push Button按钮编程。通过这个例子，初步了解QT的信号与槽、样式表等机制，此外，我们的调试环境配置了双架构Kits，使得编译调试可以在当前的ubuntu中进行，也可以重新编译后下载到目标arm设备中运行。
