MPLS 独立于第二和第三层协议,诸如ATM 和IP。它提供了一种方式,将IP地址映射为简单的具有固定长度的标签,用于不同的包转发和包交换技术。它是现有路由和交换协议的接口,如IP、ATM、帧中继、资源预留协议(RSVP)、开放最短路径优先(OSPF)等等。
在MPLS 中,数据传输发生在标签交换路径(LSP)上。LSP 是每一个沿着从源端到终端的路径上的结点的标签序列。
MPLS 主要设计来解决网路问题,如网路速度、可扩展性、服务质量(QoS)管理以及流量工程,同时也为下一代IP 中枢网络解决宽带管理及服务请求等问题

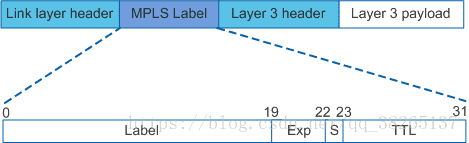

MPLS报文头一般放在二层与三层头之间。
标签共有4个字段:
- Label:20bit,标签值域。
- Exp:3bit,用于扩展。现在通常用做CoS(Class of Service),当设备阻塞时,优先发送优先级高的报文。Exp 字段就是EXP优先级,取值范围为0~7.
- S:1bit,栈底标识。MPLS支持多层标签,即标签嵌套。S值为1时表明为最底层标签。
- TTL:8bit,和IP报文中的TTL(Time To Live)意义相同。
- TTL:8bit,和IP报文中的TTL(Time To Live)意义相同。
标签栈(Label Stack)是指标签的排序集合。靠近二层首部的标签称为栈顶MPLS标签或外层MPLS标签(Outer MPLS label);靠近IP首部的标签称为栈底MPLS标签或内层MPLS标签(Inner MPLS label)。理论上,MPLS标签可以无限嵌套。目前MPLS标签嵌套主要应用在MPLS ***、TE FRR(Traffic Engineering Fast ReRoute)中。
标签栈从栈顶开始处理标签。

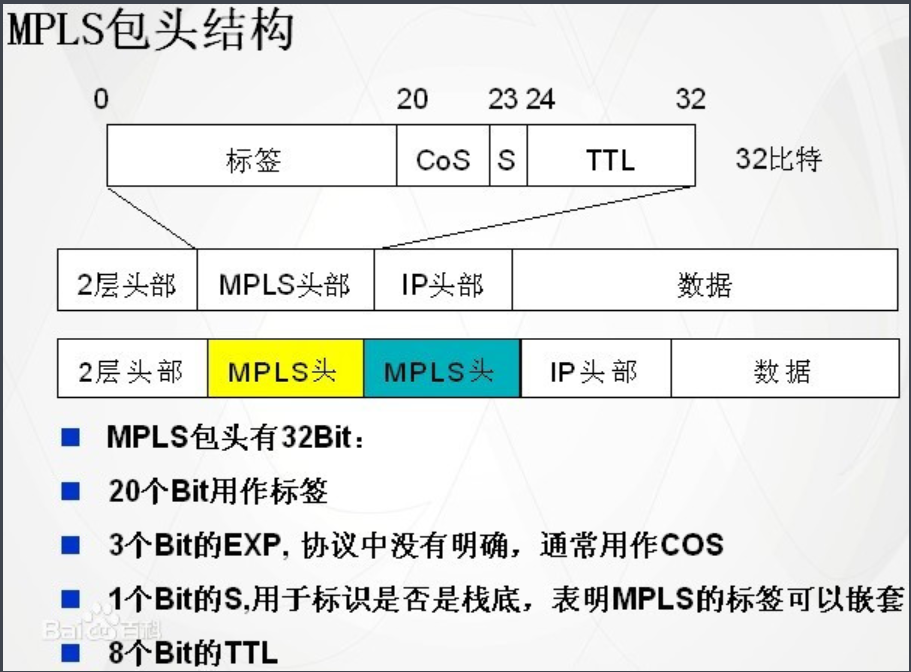

但是在实际应用中,一般只用到了两层MPLS标签。如下图,左边黄色MPLS头为栈顶(或外层标签),
青色MPLS头为栈底(或内层标签)。转发时先处理外层标签。
标签空间:
标签空间就是指标签的取值范围。标签空间划分如下:
-

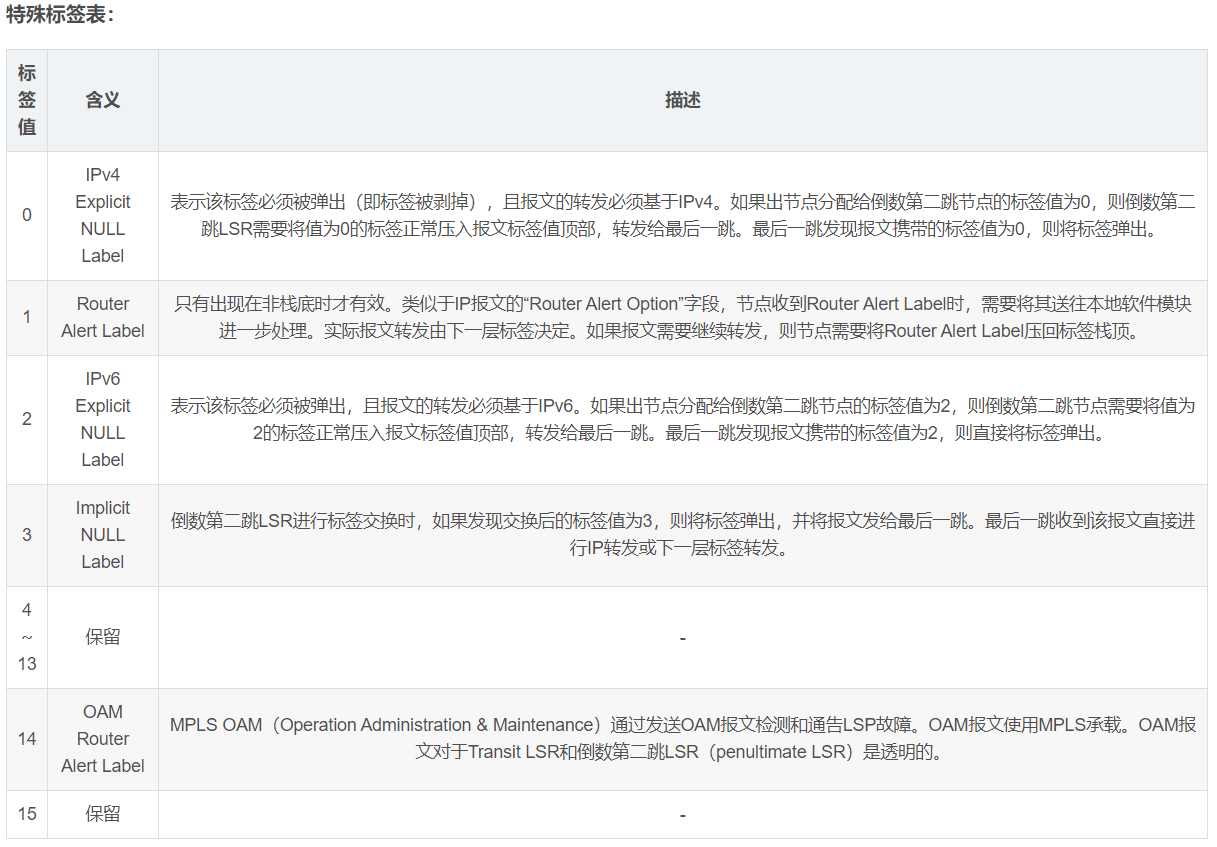

0~15:特殊标签。
-
16~1023:静态LSP和静态CR-LSP(Constraint-based Routed Label Switched Path)共享的标签空间。
- 1024及以上:LDP、RSVP-TE(Resource Reservation Protocol-Traffic Engineering)、MP-BGP(MultiProtocol Border Gateway Protocol)等动态信令协议的标签空间。
LSP的建立
MPLS需要为报文事先分配好标签,建立一条LSP,才能进行报文转发。LSP分为静态LSP和动态LSP两种。
