Netty进阶篇三：Channel如何保证高效数据传输？

​ 这一节将来讨论NIO中最后一个组件，Channel。并讨论一个重要的问题， IO到底会不会丢数据。

一、Channel与流的区别

​ 在传统的标准IO下，java程序需要进行一些IO操作，例如读写文件，都只能通过流来进行。而在JDK1.4版本以后，java的NIO包中提供了另外一种增强版的IO操作方式， Channel。首先看下Channel的定义。在java.nio.channels.Channel类的开头部分，有一段注释详细解释了Channel。我把他简单翻译一下。

Channel是一种用于IO操作的连接。一个Channel代表了一个与外部设备的开放连接。这些外部设备包含硬件设备、一个文件，一个网络的socket或者是一个支持同时提供一个或多个不同的IO操作的编程组件。
Channel有两种状态， open或者close。Channel在创建时，是open状态，而一旦关闭了之后，就一直保持close状态。对于close状态的channel，所有IO操作都会抛出一个ClosedChannelException异常。
一般来说， Channel以及他的子接口与子实现类，都要设计成多线程安全的。

​ 所以，Channel可以简单认为是一种更安全，更高效的流操作。关于Channel和Stream的区别，简单总结如下：

1、Stream不支持异步操作，而Channel支持。
2、Stream访问数据只能支持单向访问，所以在JVM中总是有不同的inputStream，outputStream。 而Channel可以进行双向数据传输。
3、Stream可以直接访问目标数据，而Channel必须结合Buffer使用。数据总是先读到一个Buffer，或者总是要从一个Buffer写入。
4、Channel相比Stream性能更高。

​ Channel的实现类非常多，在Java开发中，由于不需要与硬件打交道，所以常用的Channel也就针对网络的NetWorkChannel和针对文件的FileChannel。

​ NetWorkChannel是一个针对网络的Channel接口。主要是支持TCP和UDP两种协议。而其中，对于TCP协议，之前NIO的各种示例代码都是基于TCP协议的。对于UDP协议，常用的是DatagramChannel。

​ UDP协议只需要发送数据，没有复杂的确认，所以相对会比较简单。 一个最简单的示例如下：

// 服务端
public class UDPServer {
    public static void main(String[] args) throws IOException {
        final DatagramChannel channel = DatagramChannel.open();
        channel.bind(new InetSocketAddress(9999));

        final ByteBuffer buffer = ByteBuffer.allocate(1024);
        while (true){
            System.out.println("=================");
            buffer.clear();
            channel.receive(buffer);
            String message = new String(buffer.array());
            System.out.println("received from client "+message);
        }
    }
}

// 客户端
public class UDPClient {
    public static void main(String[] args) throws IOException {
        final DatagramChannel channel = DatagramChannel.open();
        channel.connect(new InetSocketAddress("localhost",9999));

        String message = "Hello Server. sended from Client ,time ="+System.currentTimeMillis();

        final ByteBuffer buffer = ByteBuffer.allocate(1024);
        buffer.put(message.getBytes());
        buffer.flip();

        final int sended = channel.send(buffer, new InetSocketAddress("localhost", 9999));
        System.out.println("已发送数据 大小 "+sended);
    }
}

另外，对于服务端，也同样可以使用多路复用机制监听多个客户端。

public class UDPServer2 {
    public static void main(String[] args) throws IOException {
        final DatagramChannel channel = DatagramChannel.open();
        channel.configureBlocking(false);
        channel.bind(new InetSocketAddress(9999));

        final Selector selector = Selector.open();
        channel.register(selector, SelectionKey.OP_READ);
        while (selector.select() > 0){
            final Iterator<SelectionKey> iterator = selector.selectedKeys().iterator();
            while (iterator.hasNext()){
                final SelectionKey key = iterator.next();
                if(key.isReadable()){
                    final ByteBuffer buffer = ByteBuffer.allocate(1024);
                    channel.receive(buffer);
                    buffer.flip();
                    System.out.println("received from client "+new String(buffer.array()));
                    buffer.clear();
                }
            }
            iterator.remove();
        }
    }
}

​ 下面重点来讨论这个FileChannel。这也是我们平常接触最多的一个Channel。

二、从文件读写看IO到底会不会丢数据

1、神奇的文件丢失现象。

​ 我们先用流的方式，写一个简单的文件写入程序。

import java.io.File;
import java.io.FileOutputStream;
import java.io.IOException;

public class FileIODemo1 {
    public static void main(String[] args) throws IOException {
        File f = new File("/root/test1.txt");
        if(!f.exists()){
            f.createNewFile();
        }
        FileOutputStream fis = new FileOutputStream(f);
        for (int i = 0; i < 100; i++) {
            fis.write("a".getBytes("utf-8"));
            fis.flush();//每写一个字符就刷一次盘。
        }
        fis.close();
    }
}

​ 然后在本机上使用Vmare搭建一台Linux虚拟机。将代码上传到Linux机器中，javac 编译， java执行。 执行之前，把/root/text1.txt文件给删掉(如果有的话)。执行完成后，可以查看到在/root/test1.txt中写入了很多个a。

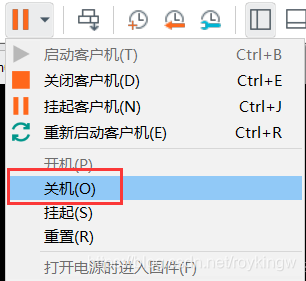

​ 这个时候，不做任何操作，将vmare虚拟机直接强制断电。

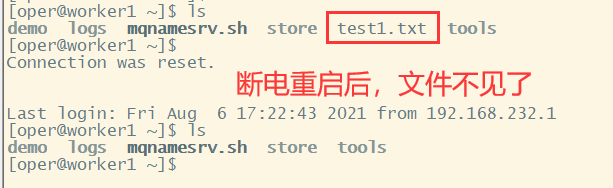

​ 然后将虚拟机重启。如果你的速度比较快，大概率下，你会发现之前明明已经生成了的test1.txt不见了。

如果正常关机是不会出现文件丢失现象的，只有强制断电才会出现。原因会在后面分析。

​ 在这个小程序中，明明多次调用了flush方法，将文件内容刷到磁盘上了，为什么还是会丢数据呢？

​ 那还是要到系统底层来找原因。 我们先用strace指令，生成这个程序的系统调用日志。

strace -ff -o f1 java FileIODemo1

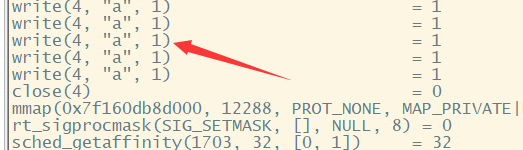

​ 但是这时候一头扎进去看系统调用，是很难看出个原因的，只能看到，有很多次的write系统调用，每次写入一个a。

2、使用Channel保证数据不丢失。

​ 接下来，我们用FileChannel来试一下，做另一个同样功能的小程序。

import java.io.File;
import java.io.IOException;
import java.io.RandomAccessFile;
import java.nio.ByteBuffer;
import java.nio.channels.FileChannel;

public class FileIODemo3 {
    public static void main(String[] args) throws IOException {
        File f = new File("/root/test2.txt");
        if(!f.exists()){
            f.createNewFile();
        }
        RandomAccessFile raf = new RandomAccessFile(f,"rw");
        final FileChannel fc = raf.getChannel();

        fc.map(FileChannel.MapMode.READ_WRITE,0,5);
        final ByteBuffer byteBuffer = ByteBuffer.allocate(100);
        for (int i = 0; i < 100; i++) {
            byteBuffer.put(i,(byte)'a');
        }
        System.out.println(byteBuffer.toString());
        fc.position(0).write(byteBuffer);
        fc.force(true); //只调用一次force，进行刷盘。
        fc.close();
        raf.close();
    }
}

同样的方式再次测试。你会发现，无论怎么测试，都无法重现出之前的文件丢失现象。

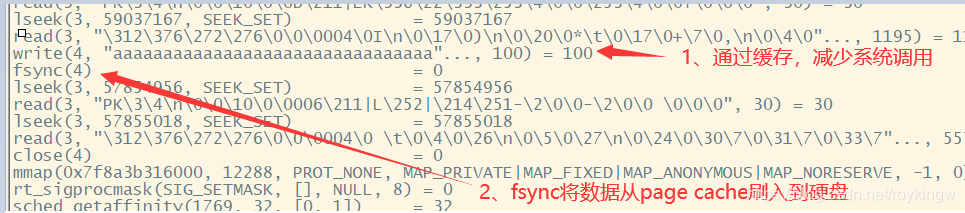

为什么会这样呢？我们同样打印strace系统调用日志，来对比一下就能看到原因了。

由此可以看出FileChannel相比FileOutputStream做的优化。一是将多次的write系统调用整合成一次系统调用，从而减少了系统调用的次数。二是，force方法触发了一次fsync的系统调用，而FileOutputStream的flush方法，却并没有这个系统调用。

对于第一个优化，很显然，FileChannel通过本地缓存，将多次要写入的数据整合成一次write系统调用，性能得到了提高。其实，这种缓存功能在BufferedOutputStream中一样存在。这也是在众多带缓存功能的流的作用。有兴趣可以自己写个BufferedOutputStream的小程序，也来试一下。

对于第二个优化，write这个系统调用，只是将数据写入到操作系统的page cache中，而并没有实际写入到硬盘。操作系统如果正常运行，page cache最终是会写入到硬盘中的，例如正常关机，或者运行一段时间。但是，像强行断电这种非正常的情况，就会造成page cache来不及写入到硬盘中。重启之后，文件就丢失了。

三、Page Cache机制解读

​ page cache，中文名称为页高速缓冲存储器。这是操作系统内核中一个内存级别的缓存机制。当CPU要访问外部磁盘上的文件时，需要先将文件内容从磁盘拷贝到内存中缓存起来，以加快磁盘文件的读取。但是内存毕竟有限，如果遇到大的文件，超过空闲内存的大小，就无法缓存了。在Linux操作系统中，就会以4K为单位来组织内存。这样4K大小的一个内存块就称为一个页page。例如在Linux上使用vi打开一个文件，那vi程序会把这个文件的所有内容，都以页为单位，从硬盘上一次性加载到page cache中。这样，以后再次打开文件，就不用去硬盘中找了。而我们之前调试到的mmap系统调用，就允许程序只缓存文件中要用到的一部分内容，而不用全部缓存，当然，同样是以页为单位的。

​ 在Linux操作系统下，有多种方式可以查看页缓存。

1、整体查看页缓存，可以通过文件/proc/meninfo查看。

[root@192-168-65-174 ~]# cat /proc/meminfo
MemTotal:       16266172 kB
.....
Cached:           923724 kB
.....
Dirty:                32 kB
Writeback:             0 kB
.....
Mapped:           133032 kB
.....

2、如果要查看某一个文件的页缓存情况，就稍微麻烦点。需要使用一个需要安装的指令pcstate来查看。 该命令需要手动安装，具体可以查看github仓库 https://github.com/tobert/pcstat 。

atobey@brak ~ $ pcstat testfile3
|-----------+----------------+------------+-----------+---------|
| Name      | Size           | Pages      | Cached    | Percent |
|-----------+----------------+------------+-----------+---------|
| LICENSE   | 11323          | 3          | 0         | 000.000 |
| README.md | 6768           | 2          | 2         | 100.000 |
| pcstat    | 3065456        | 749        | 749       | 100.000 |
| pcstat.go | 9687           | 3          | 3         | 100.000 |
| testfile3 | 102401024      | 25001      | 60        | 000.240 |
|-----------+----------------+------------+-----------+---------|

​ 这是在读取文件的时候，页缓存的机制还比较好理解。但是在写数据的时候，问题就比较复杂了。

​ 由于CPU的运行速度非常快，所以CPU在执行指令时，通常只能与缓存进行交互，而不适合直接操作像磁盘、网卡这样的硬件。也因此，在进行文件写入时，操作系统也是先写入到page cache中，缓存起来，然后再往硬件写入。这时就会带来一些问题。

​ page cache页缓存的写入与真正磁盘的写入是有时间差的。所以，总是存在一种可能，应用程序将数据都写入到了page cache中，但是却没有真正写入磁盘。例如像我们刚才的实验，使用FileOutputStream，往磁盘中写入一个新的文件。在应用程序看来，文件是写入成功了。ls、cat、less这些指令也是应用程序，我们使用这些指令也能看到文件确实写入到磁盘了。但是实际上，文件的内容还只在page cache中，并没有写入到硬盘。所以虚拟机一断电后，这个文件就丢失了。在很多高可用的场景，这就会造成数据的丢失。而这种数据丢失，在应用程序上，是很难感知到的。这也是所有重要的开源软件、应用程序需要面对的问题。

​ 在正常情况下，操作系统有稳定的机制保证page cache缓存内的数据最终都会正常写入到硬件。例如，正常关机时，操作系统就会统一将页缓存写入硬件。而在操作系统运行过程中，对于有数据修改的page页，操作系统会将他标记成脏页(dirty page)。当脏页在所有页缓存中所占的比例达到一个阈值时，操作系统也会触发页缓存的写入操作。这些都是不需要应用程序参与的。

​ 但是，考虑到高可用的场景，情况就变得复杂了。操作系统可能因为一些非正常的情况突然终止。而内存中的数据，一断电就会丢失掉了。所以，内核中提供了这样一个系统调用， fsync，允许应用程序强制触发页缓存的写入机制。例如在我们的实验过程中看到， FileChannel的force方法，实际上就是触发了一次fsync的系统调用。而由此再去观察FileOutputStream的flush操作，会发现这个flush方法是个空方法，并没有进行任何系统调用。所以才会造成数据丢失的情况。

​ 所以，这也就引出了一个非常纠结的问题，即 任何应用程序都不可能保证数据100%的不丢失。一方面，为了性能考虑，应用程序不可能每写入一点数据就调用fsync。这样的性能损耗是无法接受的。另一方面，在考虑到操作系统各种非正常情况下，应用程序也不可能保证每一次fsync系统调用都能够成功。因为应用程序发出指令，到CPU真正执行，这中间也是有时间差的。而IO数据的可靠性，就成了所有应用程序都必须综合平衡去考虑的问题。没有最好的方案，只有最适合的方案。

四、详解零拷贝

整个专题下来，你应该对零拷贝这个概念已经不陌生了。零拷贝是一种避免 CPU 将数据从一块存储拷贝到另外一块存储的技术。使用零拷贝技术可以极大的提升特定应用程序的性能，尤其是对于各种IO频繁的操作，提升非常明显。非常多的开源软件中都大量使用了零拷贝技术来提升IO操作的性能。
在Java当中，提供了两种零拷贝的实现，都是基于FileChannel提供的。一种是mmap文件映射的方式，一种是使用sendfile的方式。相信在之前的分享过程当中，对于这些API你应该都很熟悉了。但是到底什么是零拷贝呢？这里的零，体现在什么地方？由于零拷贝其实是一个操作系统中的技术，因此，很多应用开发人员其实并不是很清楚，我们这里就来深入探究一下。

1、Channel与DMA 直接存储器访问

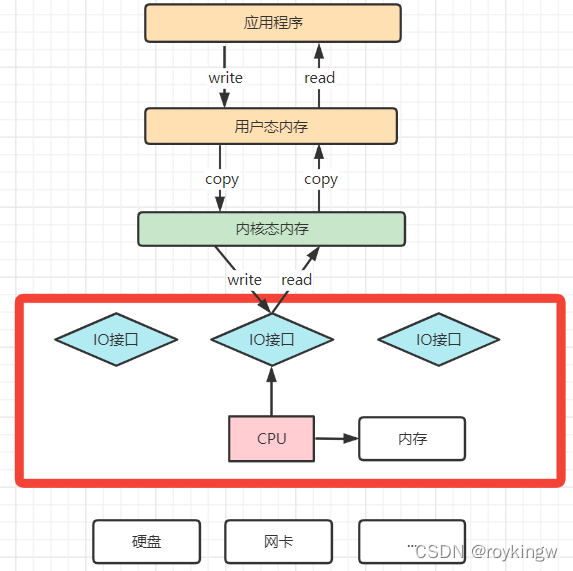

​ 应用程序与磁盘之间的数据写入写出，都需要在用户态和内核态之间来回复制数据，内核态中的数据通过操作系统层面的IO接口，完成与磁盘的数据存取。在应用程序调用这些系统IOC接口时，由CPU完成一系列调度、任务分配，早先这些IO接口都是由CPU独立负责。所以，当发生大规模读写请求时，CPU的占用率很高。

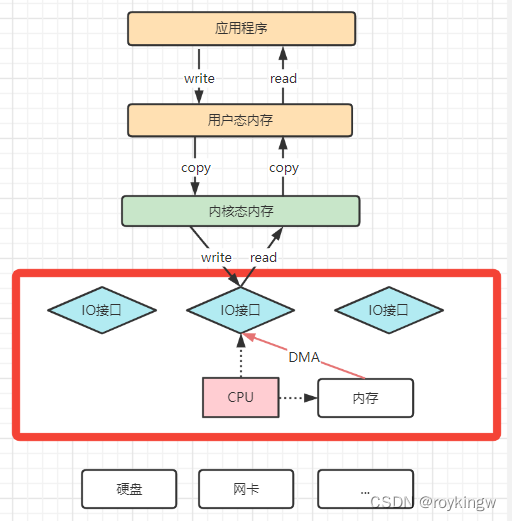

之后，操作系统为了避免CPU完全被各种IO接口调用给占用，引入了DMA(直接存储器存储)。当应用程序对操作系统发出一个读写请求时，会由DMA先向CPU申请权限，申请到权限之后，内存地址空间与磁盘空间之间的IO操作全部由DMA来负。这样，在读写请求的过程中，CPU就不需要再参与，可以去做其他的事情。当然，DMA来独立完成数据在磁盘与内存空间中的来去，需要借助于DMA总线。但是当DMA总线过多时，大量的IO操作也会造成总线冲突，即也会影响最终的读写性能。

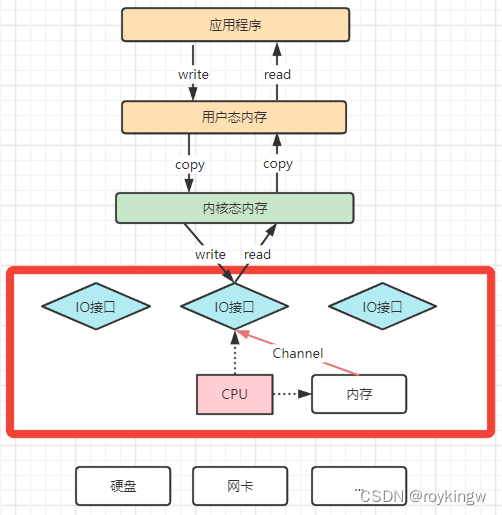

​ 为了避免DMA总线冲突对性能的影响，后来就有了Channel通道的方式。Channel，它是一个完全独立的处理器。CPU是中央处理器，通道本身也是一个处理器，专门负责IO操作。既然是处理器，通道也有自己的IO命令，与CPU无关。他更适合于大型的IO操作，性能也更高。

​

2、零拷贝是怎么回事

​ 我们必须知道，零拷贝完全是一个操作系统底层的技术，而所谓的上层应用，都只能调用，而无法实现零拷贝。所以，要真正理解零拷贝，必须深入操作系统。以一个典型的场景为例，一个文件下载的服务端应用程序，如果希望从本地磁盘上读取一个文件，然后通过socket连接，发送给客户端。后面会解释为什么大家总是拿这个场景来举例。

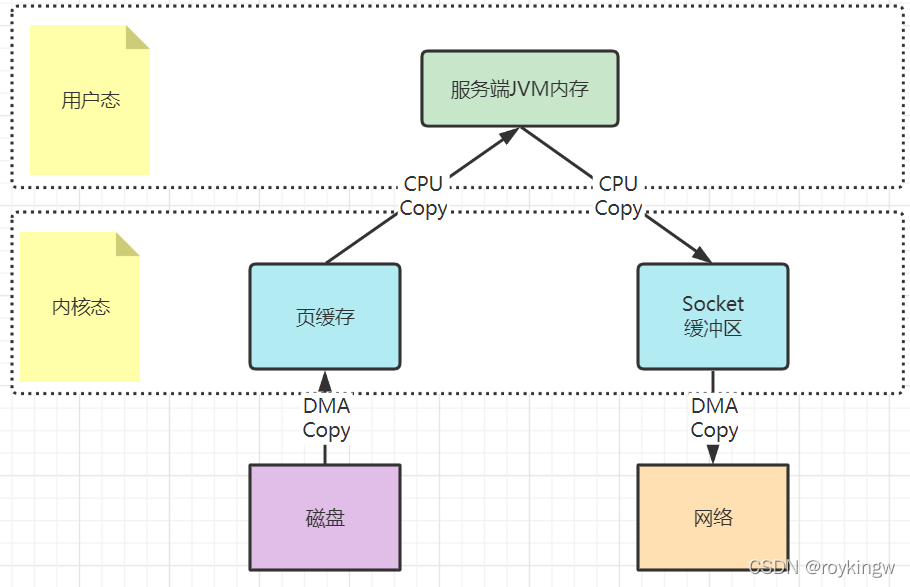

​ 在这个场景下，操作系统首先需要将磁盘中的文件读取到内核态的页缓存，然后加载到用户态的应用程序中，这样服务端应用程序才能拿到文件的内容。而服务端应用程序往客户端发送文件内容时，也需要先将文件写入内核态的Socket缓冲区，然后才能通过Socket往客户端发送消息。整个过程中有四次文件拷贝。

​ 而所谓零拷贝，主要任务就是要避免这个过程中的CPU拷贝，让CPU从这些繁重耗时的拷贝任务中解脱出来。这其中，硬件与页缓存之间的交互过程，已经可以通过DMA进行，不需要CPU参与，所以，零拷贝的重点就在于减少内核态与用户态之间的文件拷贝。

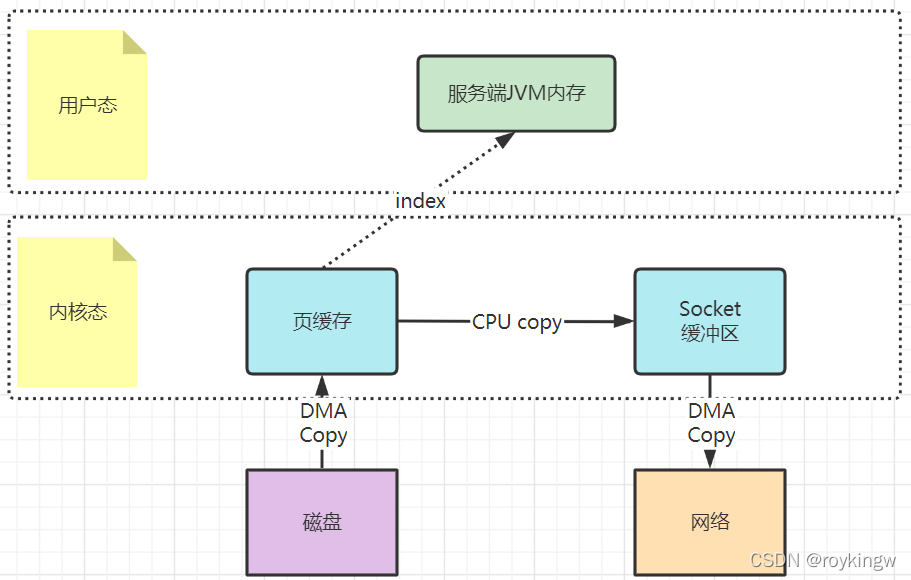

​ 其中，mmap的方式就是在用户态不再保存文件内容，而只保存文件的映射。关于他的实现方式，在之前介绍NIO的Buffer组件时已经做了分享。

​ 另一种零拷贝实现方式就是使用FileChannel的transfer方法。

sourceReadChannel.transferTo(0,sourceFile.length(),targetWriteChannel);

​ 这个方法在操作系统层面是调用的一个sendFile系统调用。通过这个系统调用，可以在内核层直接完成文件内容的拷贝。

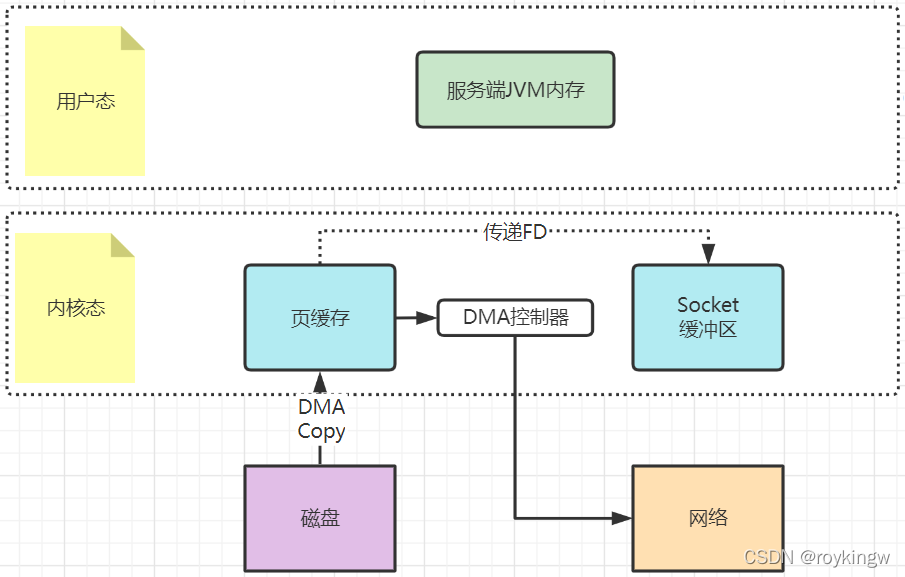

​ 这里，站在应用程序的角度，其实并不知道sendfile是如何工作的，但是，其实在sendfile的底层，其实操作系统层面也在不断优化sendfile的实现。早期sendfile的实现机制其实还是依靠CPU进行页缓存与Socket缓冲区之间的拷贝。但是，在后期的不断改进中，sendfile优化了实现机制，在拷贝过程中，并不直接拷贝文件内容，而是只拷贝一个带有文件位置和长度信息的缓冲区文件描述符到socket缓冲区，这样就大大减少了需要传递的数据。而真实的文件内容，则交由DMA控制器，从页缓存中打包发送到socket中。

3、为什么很多的资料都喜欢拿磁盘到socket的示例来讲解零拷贝的示例呢？

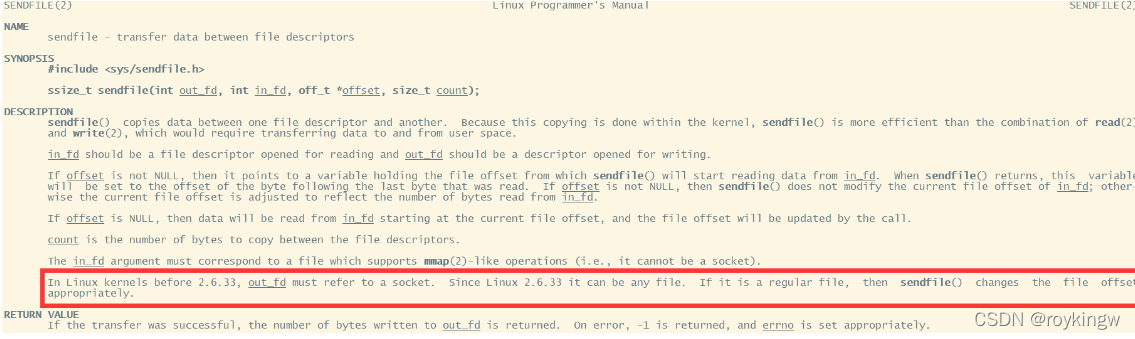

​ 我们不妨看看Linux上的系统调用说明：

​ 在2.6.33之前的版本，sendfile系统调用的使用范围是有限制的，in_fd必须是一个可以mmap映射的fd，而out_fd则必须是一个socket套接字。但是从2.6.33版本之后，已经没有了换个限制。所以，关于零拷贝，你多看看网上的资料就会发现，老一点的资料都是在使用从磁盘到socket的示例来讲解零拷贝。不是因为这个示例有多特殊，而是因为sendfile系统调用就只能这么用。而如果要进行文件与文件之间的复制，老版本中可以使用一个splice系统调用来完成。当然随着内核的不断优化，现在sendfile已经没有了这个限制。

最后，对零拷贝做下总结

​ 所谓零拷贝，其实并不是不拷贝，而是减少文件的拷贝次数。这里的零，更多的是体现在减少CPU的拷贝次数。

​ 而mmap与sendfile两种机制，由于mmap还是需要用户态的参与，所以通常来说，对于映射文件的大小还是有点限制的，建议的映射文件大小不要超过1.5G。因此，RocketMQ开源框架设计的commitLog日志文件，都是以1G为固定大小。

​ 而senfile机制，则是纯内核态的操作，不需要用户态的参与。所以文件大小的限制并不大。但是，要使用senfile，还是需要通过用户态来触发调度，此时，从用户态转为内核态的调用通知过程，系统性能的开销就比较重要了。因此，sendfile通常用于大文件的传输，最好是一次调度就能够把文件全部复制完。

五、进阶篇总结

​ 在进阶篇中完成了对NIO三大核心对象的梳理与总结，这样能够更能理解IO与系统底层的关系。IO不同于其他一些上层模块，他与操作系统底层是息息相关的。这也解释了为什么我们经常听到NIO、AIO需要操作系统底层支持这样的说法。从操作系统底层来梳理BIO、NIO、AIO这些上层机制就会更清晰明了。

​ 我们都知道，Netty只是对NIO的封装，但是到底如何进行的封装？这在java代码层面，其实能看到的内容是非常有限的。而通过对NIO底层的梳理，能够更清晰的理解到Netty工作的基础。如果能够使用同样的方式对Netty程序的运行机制梳理清楚，那Netty上层那些代码就不会再如一团乱麻了。当然，友情提醒，这还是有点难度的。
