TTS语音模块

我们之前分享过TTS （从文本到语音(Text To Speech)）功能，目前有两个模块可以实现此功能：

方案一：使用科大讯飞的XFS5152CE语音合成模块，这个模块优点是接近真人发声，缺点价格偏贵，大约80+元；

方案二：利用MP3模块的组合播报功能，实现过当前系统时间的播报，这种方案的优点是模块价格便宜，缺点是语速固定、语音素材需要提前准备。

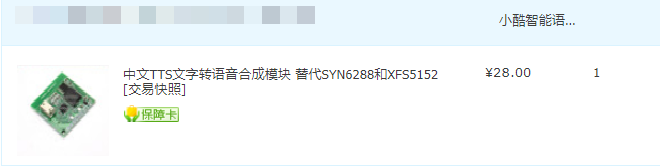

今天给大家分享一个我新购入的TTS文字转语音合成模块，这个模块由小酷智能语音科技出品，在语音效果要求不是很高的情况下，选择此模块性价比很高。

实现目标

• 利用DHT11温湿度传感器获取环境温度和湿度；
• 利用矩阵键盘控制语音播报，当点击矩阵键盘中的按键A时，播报环境温度；当点击矩阵键盘中的按键B时，播报环境湿度值。

视频展示

素材获取

本文测试工程源码的获取方式在上面展示视频中获取。

欢迎关注小哈哥的视频号，更多精彩敬请期待。

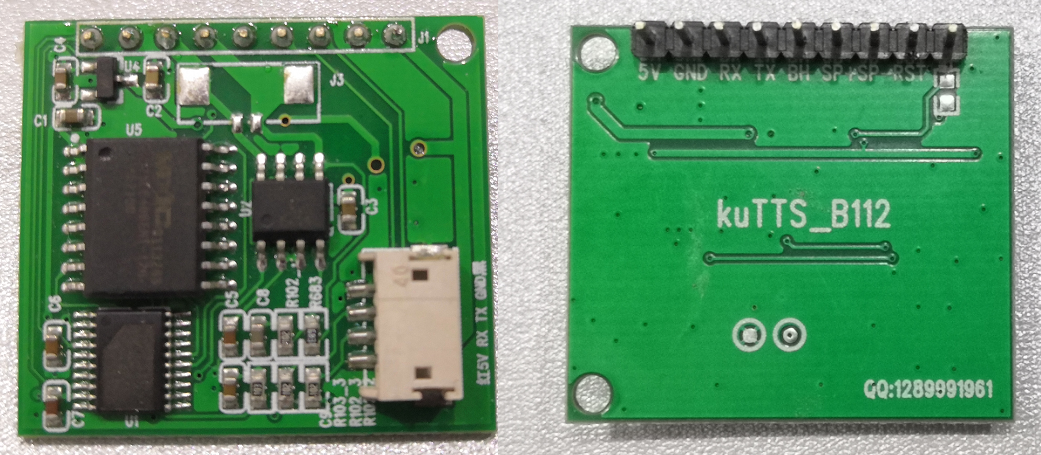

引脚定义

编号	引脚	描述
1	5V	5V电源输入，支持电压4.5~5.5V
2	GND	地
3	RX	串口接收脚，接用户MCU的TX脚
4	TX	串口发送脚，接用户MCU的RX脚，不用可悬空
5	BH	状态输出，播报时输出高电平，不用可悬空
6	SP+	接喇叭+
7	SP-	接喇叭-
8	NC	暂未用，可悬空
9	BL	状态输出，播报时输出低电平，不用可悬空

注意：不用生产批次，丝印略有差异。

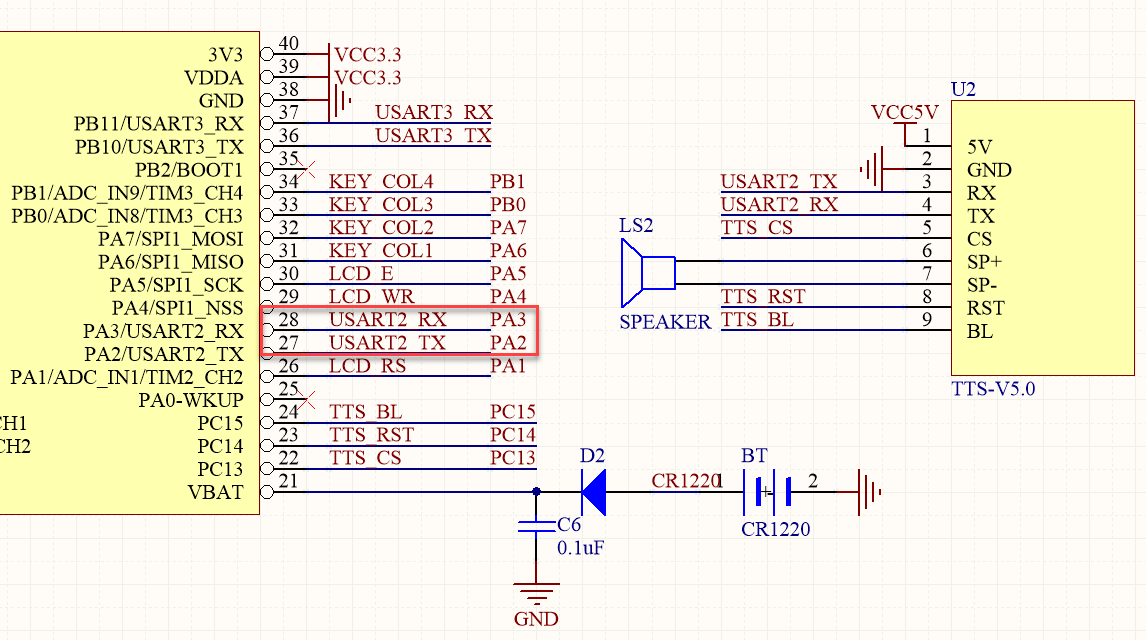

硬件连接

TTS语音模块与STM32F103C8T6单片机的串口2相连。

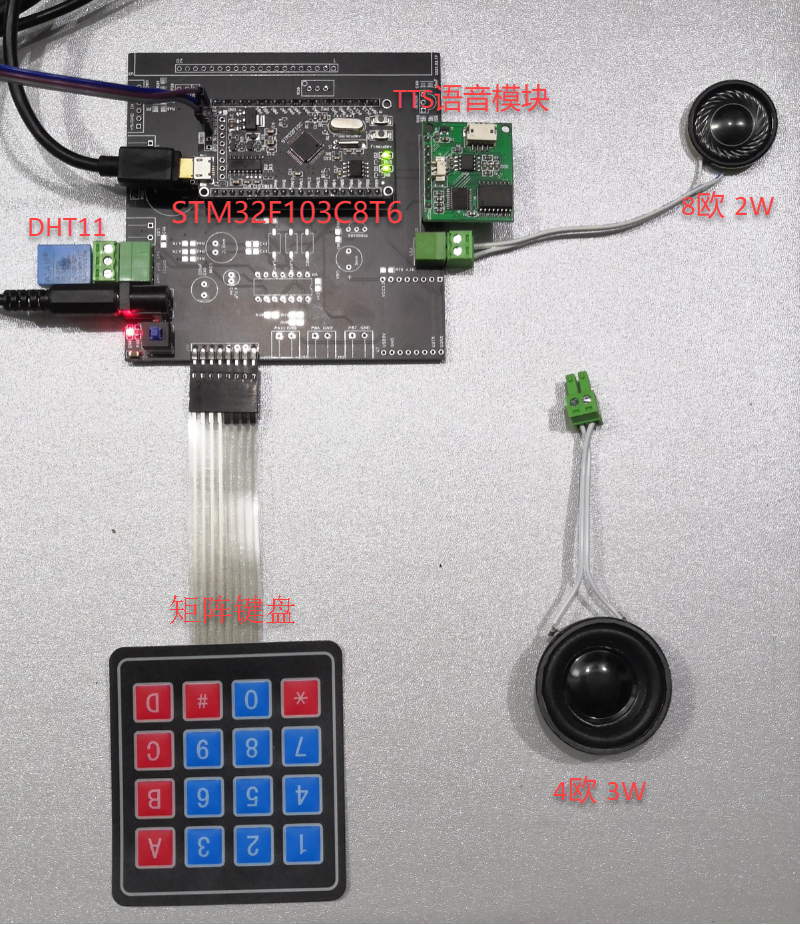

实物展示

通讯参数

• 通讯标准：UART
• 波特率：9600 bps
• 起始位：1 bit
• 数据位：8 bits
• 停止位：1 bit
• 校验：无

播放控制

语音合成控制

硬件接好之后，用户使用串口助手，通过USB转TTL模块与TTS语音模块相连，或者使用MCU通过UART串口向TTS模块发送中文GBK码、英文或数字，进行语音合成播报。

如串口配置为（9600，8，N，1），通过串口输出printf("大家好，欢迎关注我的公众号：嵌入式从0到1");，TTS模块即会播报文字对应的语音。

播放音效

发送<Z>+编号， 内置 8 种音效，编号为 0-7 ，比如：printf("<Z>0"); ，播报编号为0的音效。

音量设置

发送<V>+音量等级 ，设置播报音量，可设置 1-4 级音量，比如：printf("<V>3"); ，设置音量为3。系统默认为 4，为最高音量。

语速设置

发送<S>+语速值 ，设置语速，可设置 1-3 级语速， 比如：printf("<S>3"); ，设置语速为3。系统默认为 2，为中速。

设置系统上电提示音效

发送<I>1 ，设置上电音效提示为第一号音效，<I>0 则为第0号音效。系统默认为0号音效，设置大于7的数，则上电无音效提示。

模块回传

模块在不同情形下通过TX引脚向用户MCU发送不同的回传信息。

数字及相关标点

一般数字按顺序进行播报，如“123”读成“一二三”。

日期、时间、百分号的数字按数字规则，如“2020-02-14”读成“二零二零年二月十四日”、“08:56”读成“八点五十六分”、“25%”读成“百分之二十五”。

注：标准日期格式“2020-02-14”、标准时间格式“12:30”，才会按日期、时间处理，简写和非标准顺序都不会按日期读音处理后读出。

比如：2020-02-14 12:30
