大家好，我是程序员小哈。

最近小哈哥的知识星球球友在玩GPRS，想想自己还没有分享过相关内容，今天小哈哥就来分享一个4G Cat.1模块，利用它实现与远程的TCP服务器进行无线数据传输。

小哈和他的朋友们

无线传输方式

之前我们分享过很多无线模块了，比如红外学习模块（IR03T）、ZigBee模块（DL-LN33）、蓝牙模块（TB-02-Kit）、LoRa模块（Ra-01S）及WiFi模块（ESP8266、涂鸦CBU模组）。

这些模组使用了不同的无线通信技术，我们根据不同的使用场景，选择不同的通信技术。

其中，无线传输的距离是我们考虑的一个重点。

无线技术	传输距离
NFC	10cm以内
红外遥控	一般10米左右
蓝牙	15米半径
ZigBee	100米半径
WiFi	无线路由，空旷环境，一般200米左右
LoRa	一般为2-5 Km

无线传输的距离，一般跟环境、发射功率等因素有关，增大发射功率，传输距离也可以加大，所以大家对传输距离的数量级有个大概了解即可。

而大于5Km的无线数据传输，我们一般就要选择移动通信技术了。

随着2G、3G基站陆续关闭，我们选择无线模块，尽量就不要选择2G网络的GPRS模块了。

这里推荐大家一个我选择的4G模块：Air724UG ，首件购买还送一个物联网卡，用于测试足够用了。

使用4G网络相比2G网络，速度也有明显优势。

YunDTU固件

YunDTU固件主要特点就是“云透传”，只需要进行一次简单配置，即可实现上电自动连接云平台，实现串口与云平台的双向数据传输功能。

YunDTU固件支持2路串口（UART1和UART3）通信，串口波特率设置范围为1200bps到921600bps。

YunDTU固件支持4路Socket连接，每路 Socket 相互独立可以对接不同的协议或平台，也可以绑定不同的串口，实现不同的应用。

YunDTU固件具备稳定可靠、简单易用、通用性强等特点，可以满足大部分物联网应用需求。

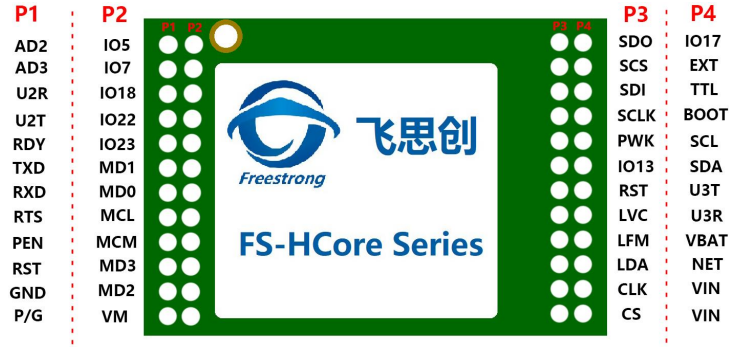

引脚说明

来源于模块官方手册

使用 YunDTU 固件时，可只接 VIN、GND、PEN（需要重置参数时才有用）、TXD、RXD 5 个引脚，其它引脚悬空即可。

供电 VIN 5-16V，注意电脑的USB口，电流不一定满足需求。

如果发生不断重启的现象，那么建议采用独立电源给无线模块供电。

硬件调试

准备的东西

可以上网的手机卡（推荐），也可以用物联网卡
USB转TTL模块，推荐CH340的模块

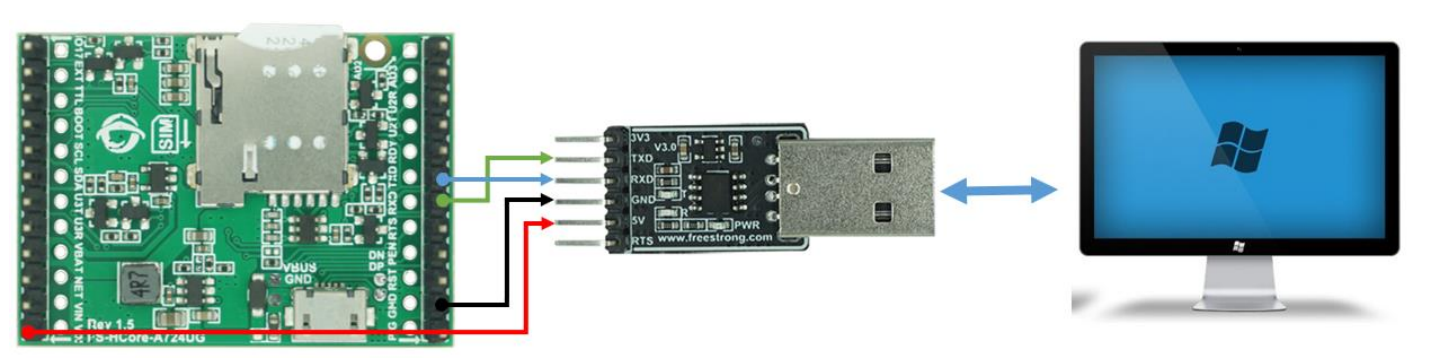

硬件连接

Air724UG模块	USB转TTL模块
VIN	5V
GND	GND
RXD	TXD
TXD	RXD

模块上电

通电后，核心板电源指示灯（红灯）常亮，等待约 5s 左右，核心板网络指示灯（蓝灯）闪烁，此时说明核心板已开机，可以开始配置。

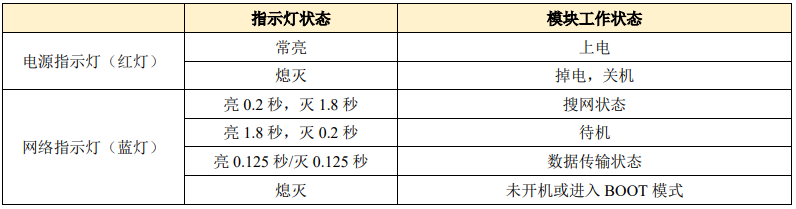

核心板上指示灯状态说明

参数配置

飞思创设计了一款串口配置软件“YunDTU ConfigTool”，在配置时可以直接在 YunDTU ConfigTool 内将接入网络需要的参数进行配置，配置结束后核心板会自动储存当前配置参数并重启，在每次开机后核心板会自动按照当前参数进行连接。

我们这里只使用Air724UG模块的串口1和Socket1。

串口1配置

YunDTU 默认只开启串口 1，波特率、数据位、校验位和停止位默认参数为：115200/ 8/ NONE/ 1，所以串口1配置的参数我们保持默认即可，具体设置参数如下所示：

Socket1配置

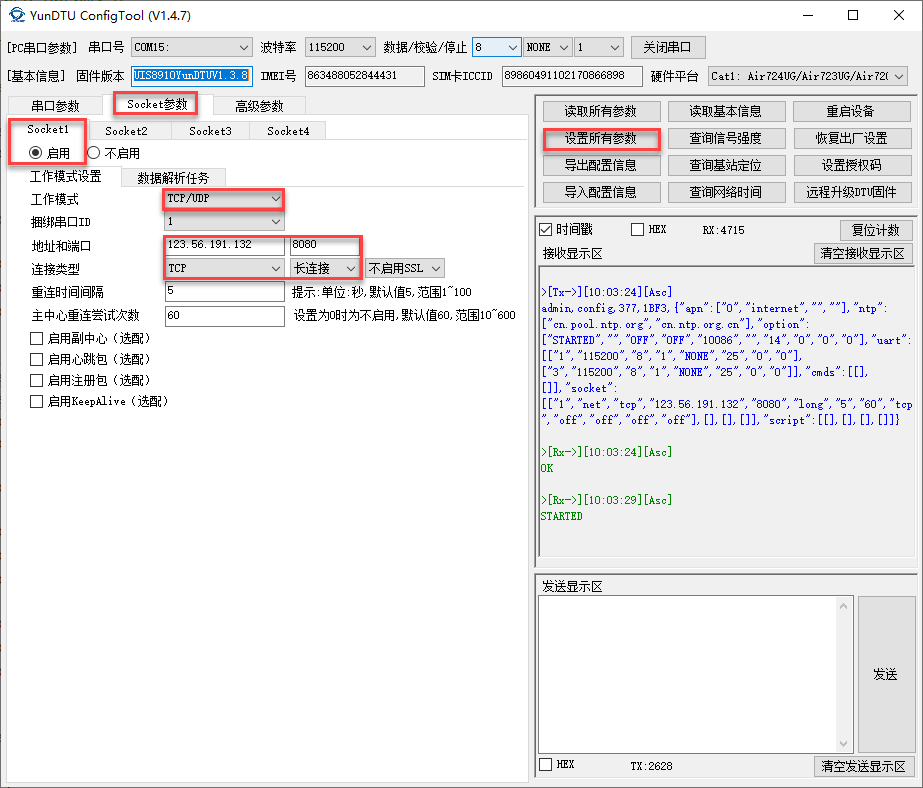

Socket1配置成TCP连接，服务器的IP和端口填写我的阿里云服务器IP：123.56.191.132，端口：8080 ，具体Socket1的配置参数如下：

参数填写完毕，点击“设置所有参数”，然后再“读取所有参数”，如果跟刚刚自己设置的参数不一致，那么说明参数没有设置成功，这时需要重新进行一下设置。

注意：如果是新购入的模块，建议更新一下最新版本的YunDTU固件，然后再进行上述操作。

与TCP服务器通讯

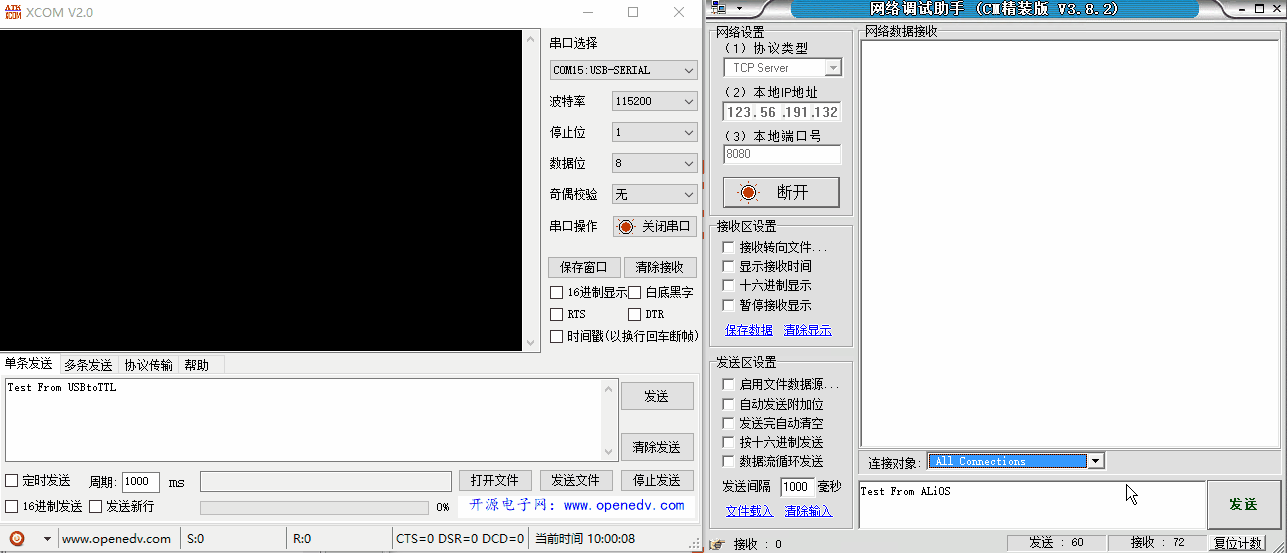

阿里云服务器上，我用网络助手创建了一个TCP服务器，当Air724UG模块配置完参数之后，重启模块或者断电再上电，模块就会按照配置的参数，自动与配置的TCP服务器进行连接：

我们可以看到，经过配置，实现了Air724UG模块与TCP服务器之间的数据透传。

注意：要与服务器的公网IP进行通信。

源码获取/素材获取

公众号后台回复关键字：YunDTU，获取Air724UG文档及文中相关软件。

总结

实现了将数据上传到服务器端，这样服务器端就可以针对需求，对数据进行处理、存储、转发了。

小哈哥带你迈出第一步，后面大家自由玩起来吧。

好了，今天的文章内容到这里就结束了，希望对你有帮助，我们下一期见！~
