本文介绍了SECS-II协议族中的HSMS消息格式，包括超时时间设置、设备状态定义以及MessageHeader结构。特别关注了T3至T8的各种超时参数。此外，还提到了SECS-II报文的数据项格式。
目录
相关手册及通信助手资源获取地址：SECS手册及模拟器
提取码：ahnj
下面是一些SECS/Gen的重要知识归纳（建议查询资料学习SECS后收藏本文作为笔记，本文不做详细讲解）

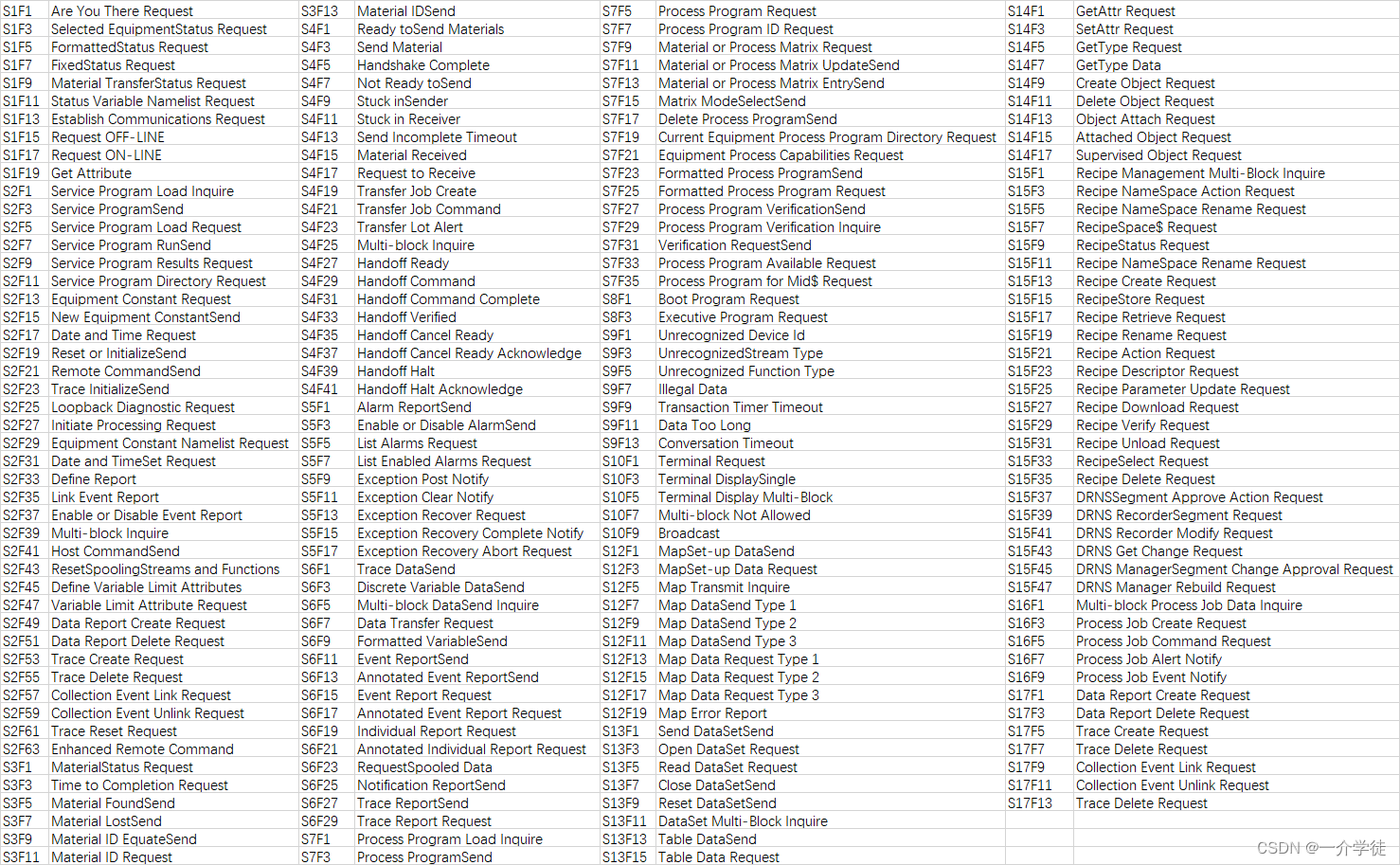

一、协议族总体结构

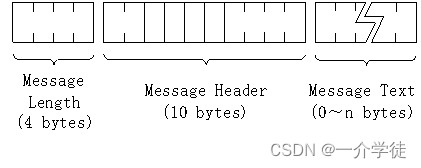

二、HSMS消息格式（网口连接）
1、超时时间设置
T3 回复超时：指发送指令到接收到回复指令的最大时间；
T5 连接间隔：指断开连接和重新连接的最小时间；
T6 控制指令超时时间：主要指连接选择，取消选择，连接检测等控制指令的回复最大时间；
T7 连接超时：指TCP/IP连接成功后到连接选择之间的最大时间，也就是发送stype=1 到收到stype=2 回复的这段时间；
T8 接收超时：指接收到的两个字符之间的最大时间；
2、在线，离线，连接，未连接
在线：设备与Host主机已对接成功，且设备在host的服务端状态为在线，可以接收Host命令。
离线：设备在host服务端设置的状态是离线，但连接是正常的。设备处于离线状态只响应S1F17和S1F13指令 其他指令都会返回设备离线响应
连接：设备与Host主机已对接成功。
未连接：设备与Host主机还未连接。

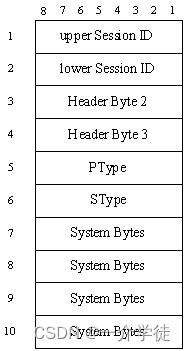

3、Message Header结构

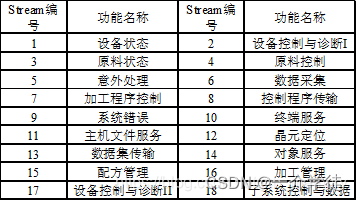

Header Byte2:功能大类Stream
Header Byte3:功能细分Function
PType:表示类型，编码类型（SECS-II编码类型取值为0）

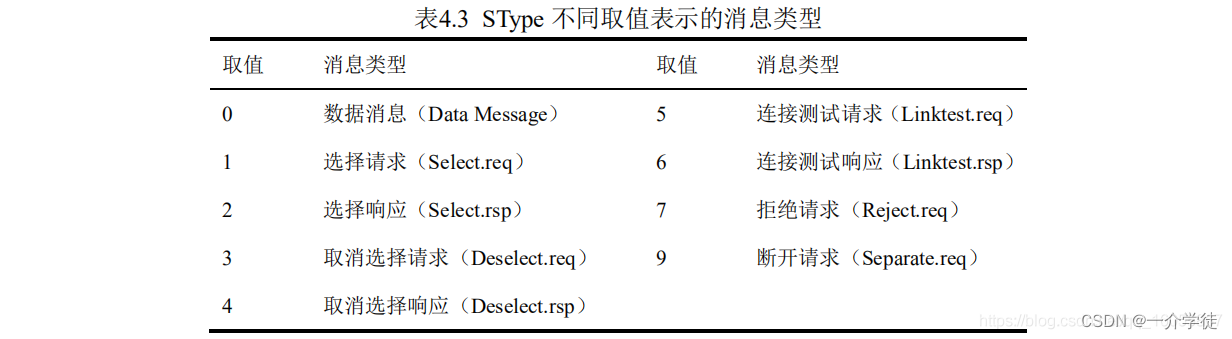

SType：会话类型（不同取值对应不同消息类型，
0对应数据消息，1对应Select.req，2对应Select.rsp）
System Byte：一次消息交互的唯一标识

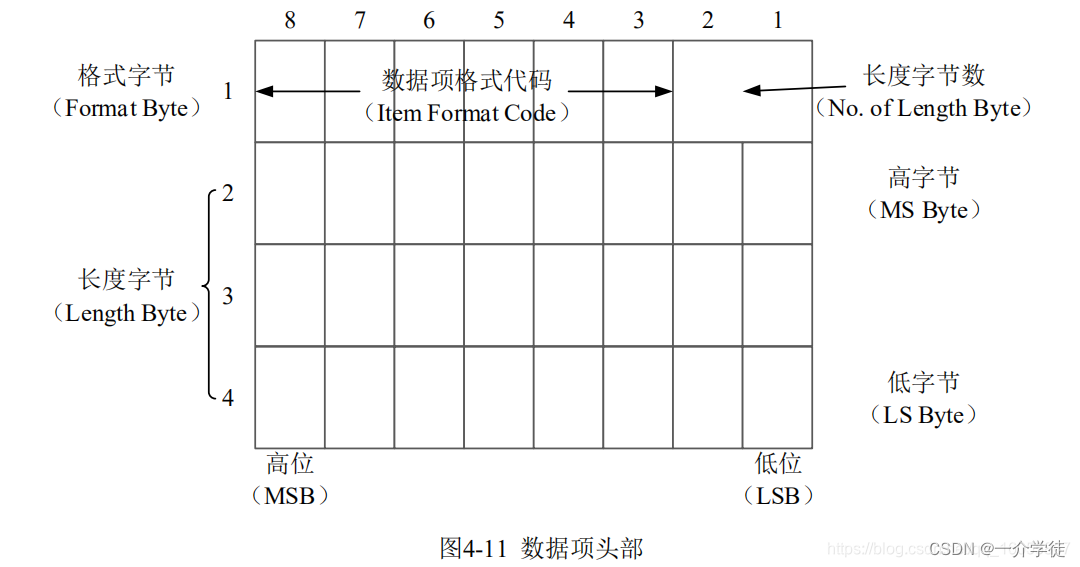

三、SECS-II报文格式

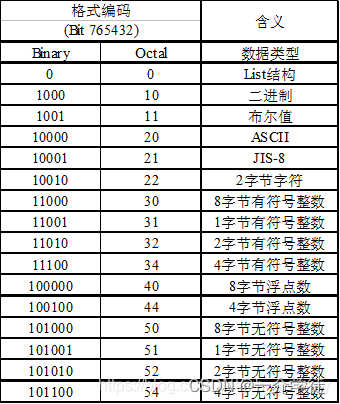

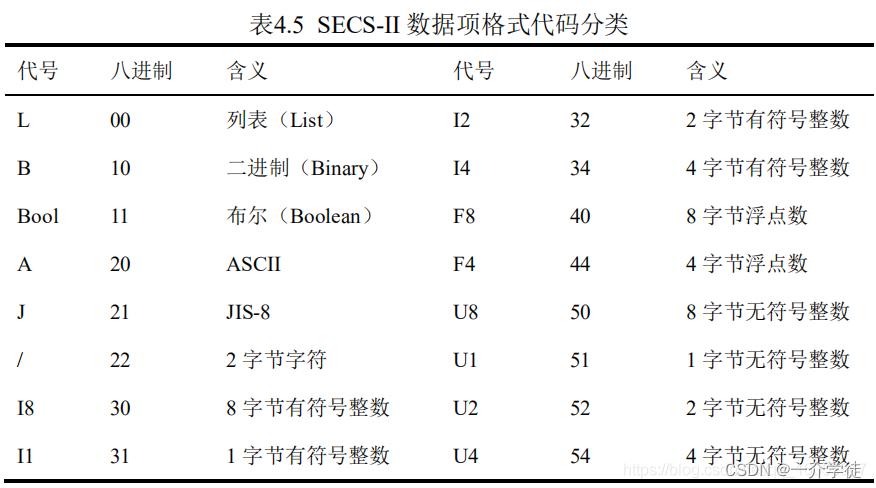

数据项格式八进制：
二进制、十进制：
