利用multisim导出三极管pspice模型，以及使用ADS导入该三极管pspice模型的方法

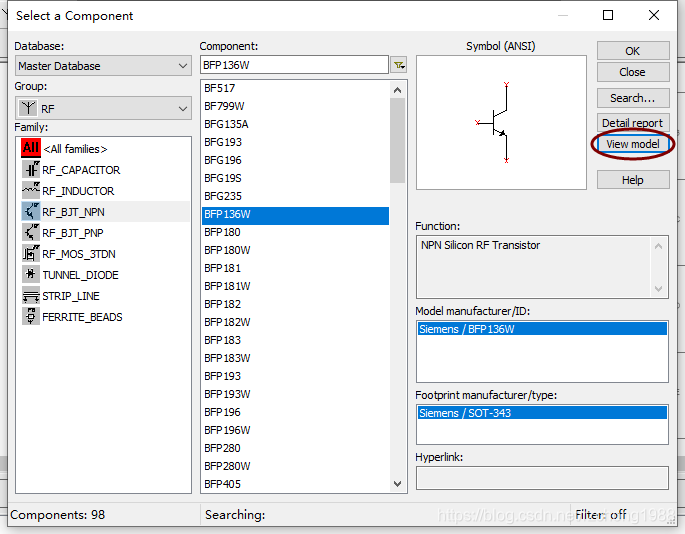

1.打开multisim的元件栏，随便点击一个三极管bfp136w，点击view model选项查看其pspice模型。

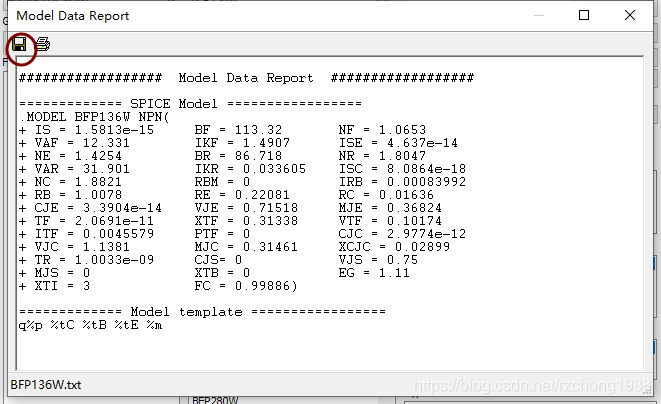

2.在模型界面保存文件，另存到自己需要的地方，名字为“xxx.txt”。

这样就把这个三极管的模型从multisim中提出来了。





接下来就是把这个三极管的pspice模型导入到ADS中来了。

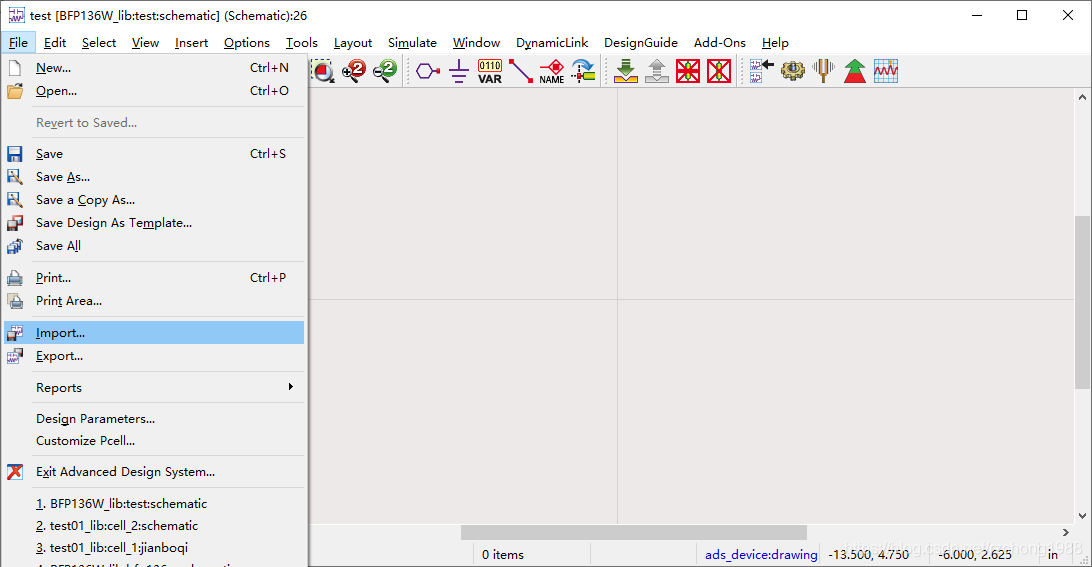

1.随便新建一个原理图，点击file->import...，进行模型导入操作。

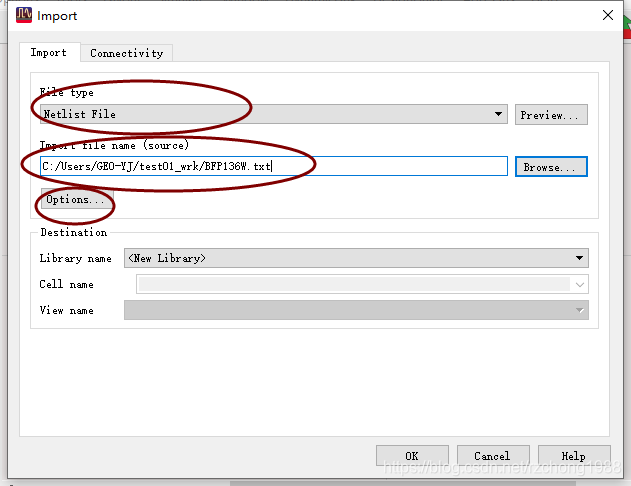

2.选择文件类型为netlist file ，导入文件目录为前面multisim中保存pspice文件的位置，然后再点击options选项。

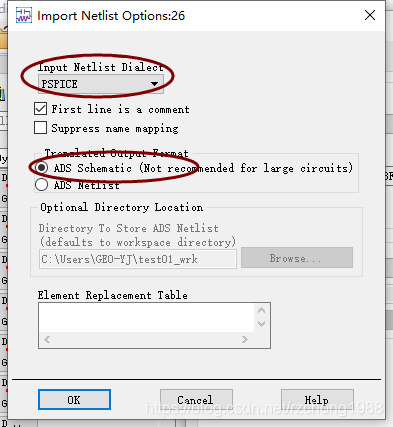

3. 选择图片所示，最后点击ok。

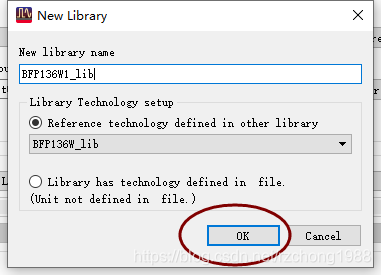

4.再点击OK后新建库文件，用默认的就好，点ok

5.最后会出现complete字眼。

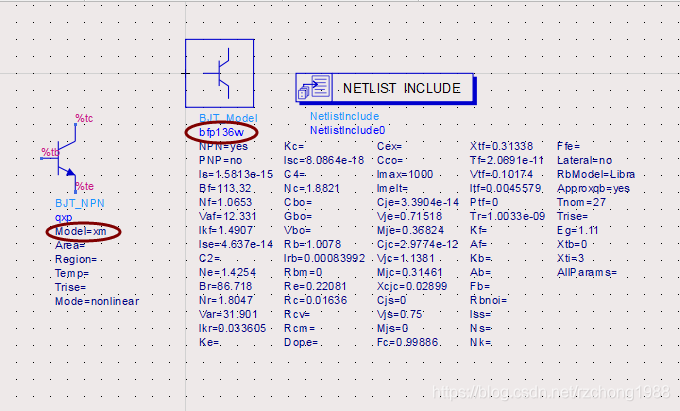

6.点击ok后，原理图会出现三极管模型。需注意，有时候它的模型号会有差异，这个时候，自己把model=bfp136w就好了。

7.最后把上述的原理图内容复制到自己的原理图搭建电路就好。
