L型、Π型、T型、多L连接型匹配网络特性比较

最新推荐文章于 2025-01-07 17:27:53 发布

rzchong1988

最新推荐文章于 2025-01-07 17:27:53 发布

阅读量2.7w

点赞数 4

分类专栏： ADS2019 射频微波

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/rzchong1988/article/details/118962564

版权

ADS2019 同时被 2 个专栏收录

28 篇文章

订阅专栏

16 篇文章

订阅专栏

本文详细介绍了射频工程中常用的L型、Π型和T型匹配网络，探讨了它们在不同场景下的应用。L型网络用于固定Q值的高通或低通匹配；Π型和T型网络则提供更高的Q值选择性，适用于高阻抗或低阻抗匹配，并且能实现带通滤波。多L型网络则用于低Q值匹配，适合多种频率响应需求。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

L型网络为固定Q值匹配网络，匹配的时候要么是固定Q值的高通，或固定Q值得低通；
Π型网络、T型网络为比L型网络高Q值的匹配网络，其匹配的时候Q值一定会高于L型网络，具体高多少可以自行决定； Π型网络、T型网络可以实现为高通，低通，以及带通的类型；
多L连接型匹配网络为低Q值匹配网络，其匹配的时候Q值一定会低于单个的L型网络，它也可以实现为高通，低通，以及带通的类型；

下图为L型网络匹配：

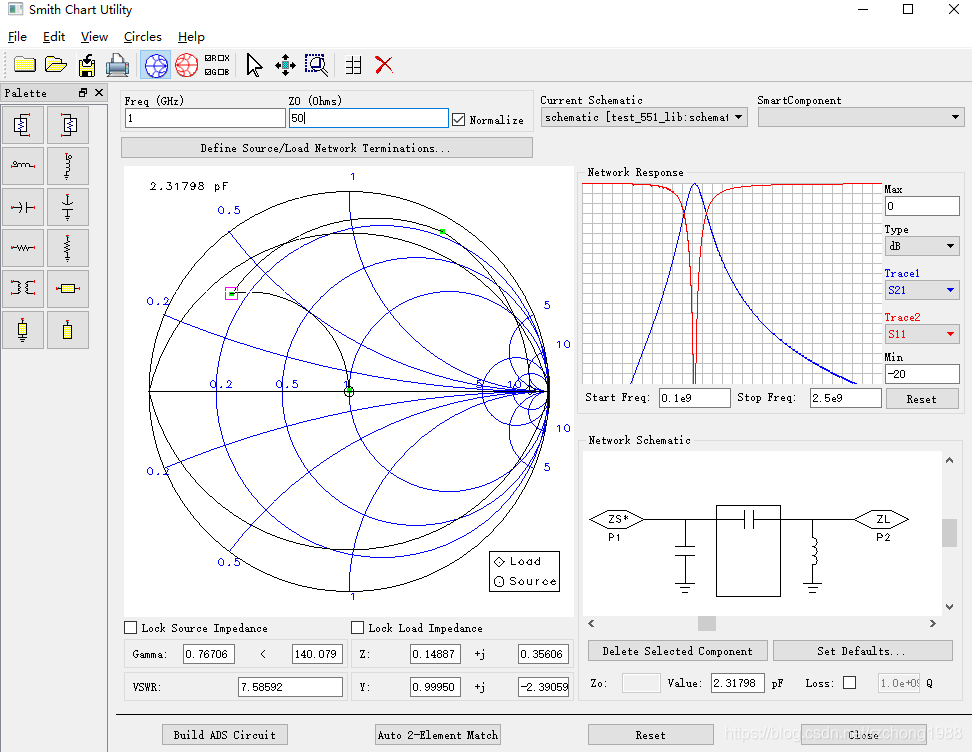

下图为Π型网络匹配，适合匹配两个高阻抗；

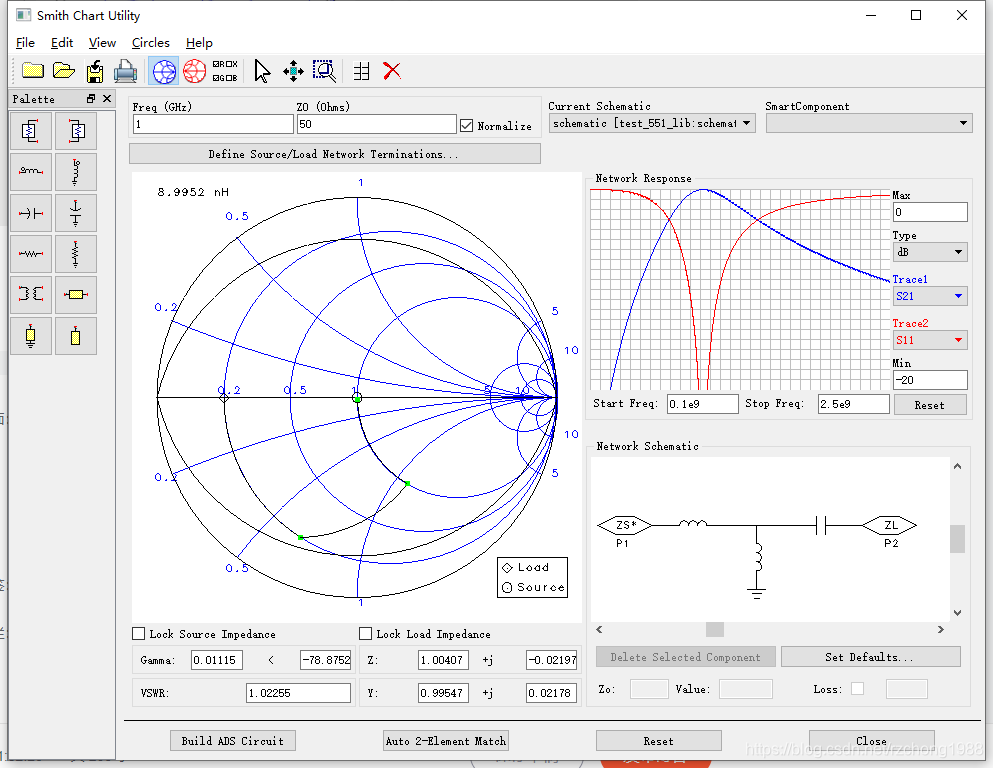

下图为Π型网络匹配，适合匹配两个低阻抗：

下图为多L型匹配：
