openswan协商流程之（五）：main_inR2_outI3()

主模式第五包：main_inR2_outI3

1. 序言

main_inR2_outI3()函数是ISAKMP协商过程中第五包的核心处理函数的入口，发起端通过此包收到相应端的KE值和Nonce值收到，可以生成需要的密钥信息。这里我们主要说明main_inR2_outI3的函数调用关系、处理流程以及对源码的注释分析，关于main_inR2_outI3的上下文环境暂不叙述，留给后面的文章进行更新。

ISAKMP协商报文的处理流程都比较复杂，此函数在协商的报文处理函数中比较复杂的，因此个人学习期间难免有遗漏和理解错误的地方，请大家多多批评指正。

对于源码的学习，我并没有把每一行进行备注，而是将自己认为的关键点做了注释或者标注。

---

目前主要是整理源码中的处理里流程和实现逻辑，尚未深入比较细节的处理；后续在我整理完毕使用主模式协商的9个报文后，我再次结合代码整理每一个报文的详细流程，到时把每一个报文的注意事项、作用，处理方式做一个整体上的把握。同时结合书本上的描述来解释代码层的实现。

---

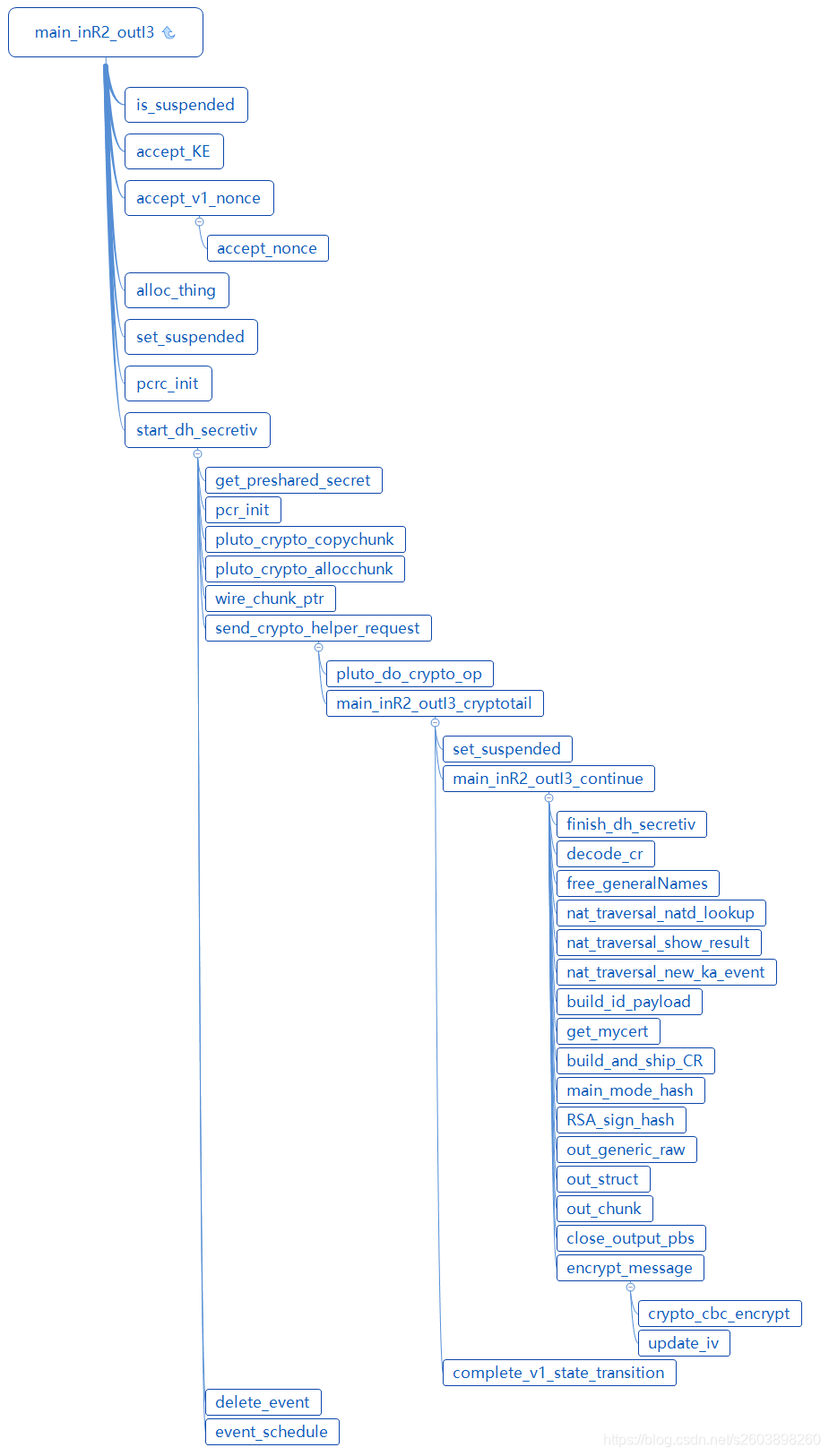

2.函数调用关系

这里暂时给出xmind整理的思维导图。

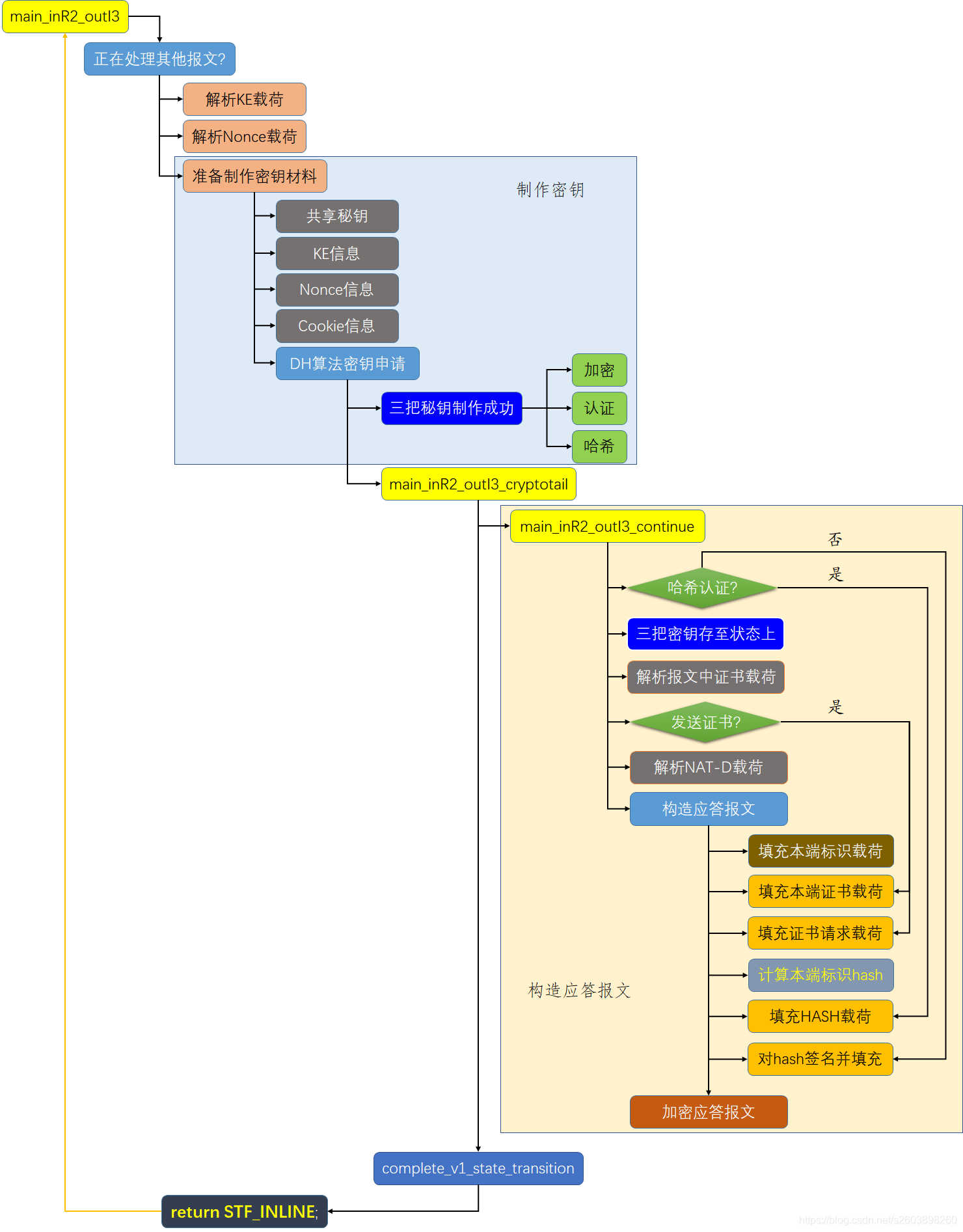

3. 第五个报文流程图

第五个报文的处理流程主要分为三个大功能：

• 解析收到的对端报文
  • 密钥交换载荷KE
  • Nonce载荷
• 使用DH算法制作加密密钥、认证密钥、哈希密钥等
• 构造应答报文（第五个报文）
  • 签名
  • 报文加密

4. main_inR2_outI3（）源码学习

该函数主要的功能是：

• 解析对端的KE载荷和Nonce，因为这是制作密钥的基础材料。
• 解析完毕后，开始制作密钥。

stf_status
main_inR2_outI3(struct msg_digest *md)
{

    struct dh_continuation *dh;
	/*获取受到的第四个报文中的KE载荷*/
    pb_stream *const keyex_pbs = &md->chain[ISAKMP_NEXT_KE]->pbs;
    struct state *const st = md->st;

    /* if we are already processing a packet on this st, we will be unable
     * to start another crypto operation below */
    if (is_suspended(st)) {

        openswan_log("%s: already processing a suspended cyrpto operation "
                     "on this SA, duplicate will be dropped.", __func__);
	return STF_TOOMUCHCRYPTO;
    }

    /* KE in *//*解析KE载荷并存储在st->st_gr上*/
    RETURN_STF_FAILURE(accept_KE(&st->st_gr, "Gr"
				 , st->st_oakley.group, keyex_pbs));

    /* Nr in *//*解析Nonce载荷，并存储在st->st_nr*/
    RETURN_STF_FAILURE(accept_v1_nonce(md, &st->st_nr, "Nr"));

    dh = alloc_thing(struct dh_continuation, "aggr outR1 DH");
    if(!dh) {
    return STF_FATAL; }

    dh->md = md;
    set_suspended(st, md);/*挂起当前报文，防止由于耗时操作重新收到对方的重发报文*/
    pcrc_init(&dh->dh_pcrc);
    dh->dh_pcrc.pcrc_func = main_inR2_outI3_cryptotail;
    return start_dh_secretiv(&dh->dh_pcrc, st
			     , st->st_import
			     , INITIATOR
			     , st->st_oakley.group->group);
}

5. start_dh_secretiv（）源码学习

该函数的主要功能：

• 获取协商的认证算法、哈希算法、oakley群信息
• 准备Nonce、KE、cookie、st_sec_chunk（密钥信息?）
• 制作密钥（该流程中会通过回调函数组装报文并发送）
• 发送完毕报文的后续处理

/*
 * invoke helper to do DH work.
 */
stf_status start_dh_secretiv(struct pluto_crypto_req_cont *cn
			     , struct state *st
			     , enum crypto_importance importance
			     , enum phase1_role init       /* TRUE=g_init,FALSE=g_r */
			     , u_int16_t oakley_group2)
{

    struct pluto_crypto_req r;
    struct pcr_skeyid_q *dhq;
    const chunk_t *pss = get_preshared_secret(st->st_connection);/*获取预共享秘钥*/
    err_t e;
    bool toomuch = FALSE;

    pcr_init(&r, pcr_compute_dh_iv, importance);/*使用DH算法生成三把秘钥*/

    dhq = &r.pcr_d.dhq;

    passert(st->st_sec_in_use);

    /* convert appropriate data to dhq */
    dhq->auth = st->
