IKEv2协议协商流程: （IKE-SA-INIT 交换）第一包

1. IKEv2 协商总体框架

IKEv1协议建立一对IPSec SA，使用主动模式需要9个报文，使用野蛮模式需要使用6个报文方能协商成功。IKEv2对IKEv1协议进行了优化，IKEv2只需要进行两次交互，使用 4 条消息就可以完成一个 IKEv2 SA 和一对 IPsec SA 的协商建立。IKEv2 定义了三种交互：

• 初始交换、

• 创建子 SA 交换

• 通知交换。

  下面简单介绍一下 IKEv2 协商过程中的初始交换过程：

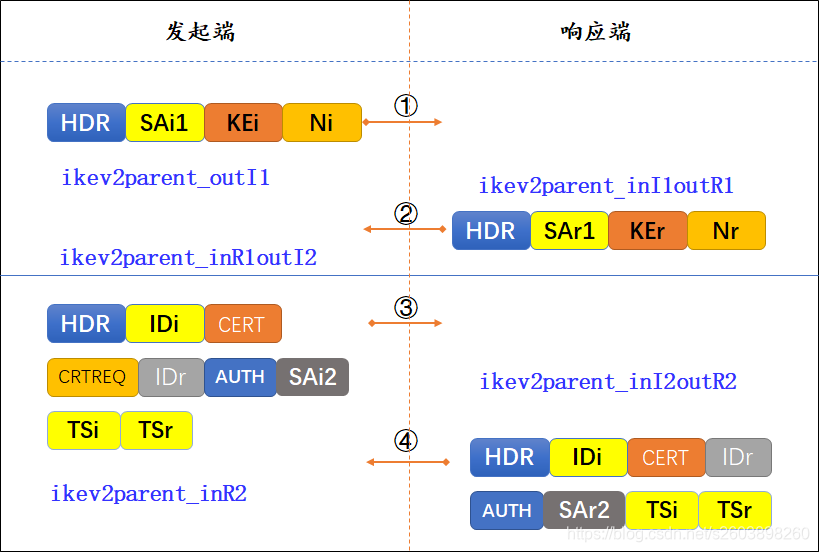

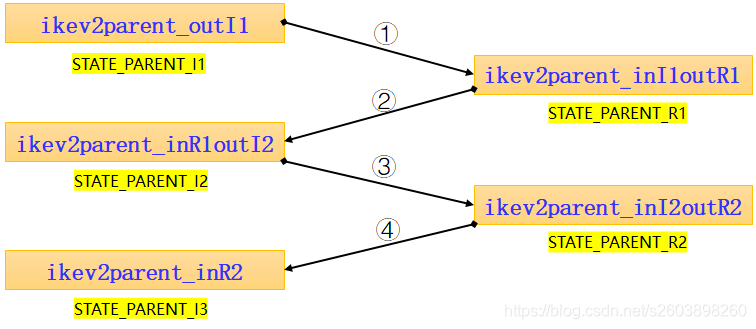

初始化交换通过两次交换共4个报文便可以完成一对IKE SA和IPSec SA的协商。上图主要用来描述协商报文的内容和对应的处理函数入口。下图则是用来说明各接口对应的协商状态。协商过程中是根据该状态来确定当前的协商阶段。

RFC文档中的报文格式：

Initiator                         Responder
-------------------------------------------------------------------
HDR, SAi1, KEi, Ni  -->
                                  <--  HDR, SAr1, KEr, Nr, [CERTREQ]

HDR, SK {
   IDi, [CERT,] [CERTREQ,]
     [IDr,] AUTH, SAi2,
     TSi, TSr}  -->
                                  <--  HDR, SK {
   IDr, [CERT,] AUTH,
                                  			SAr2, TSi, TSr}

其中：

报文字段	说明
HDR	报文头部
SAi1、SAr1	IKE SA建议
SAi2、SAr2	IPSEC SA建议载荷
KEi、KEr	DH算法公共值
Ni、Nr	Nonce随机数
CERT、CERTREQ	证书载荷、证书请求载荷
IDi、IDr	ID载荷
TSi、TSr	流量选择器，使用此载荷完成保护子网的协商
AUTH	认证数据载荷

这里面需要说明的是：报文中的SK并不是一个载荷。而是：SK {…}表示里面的内容被加密和认证保护。

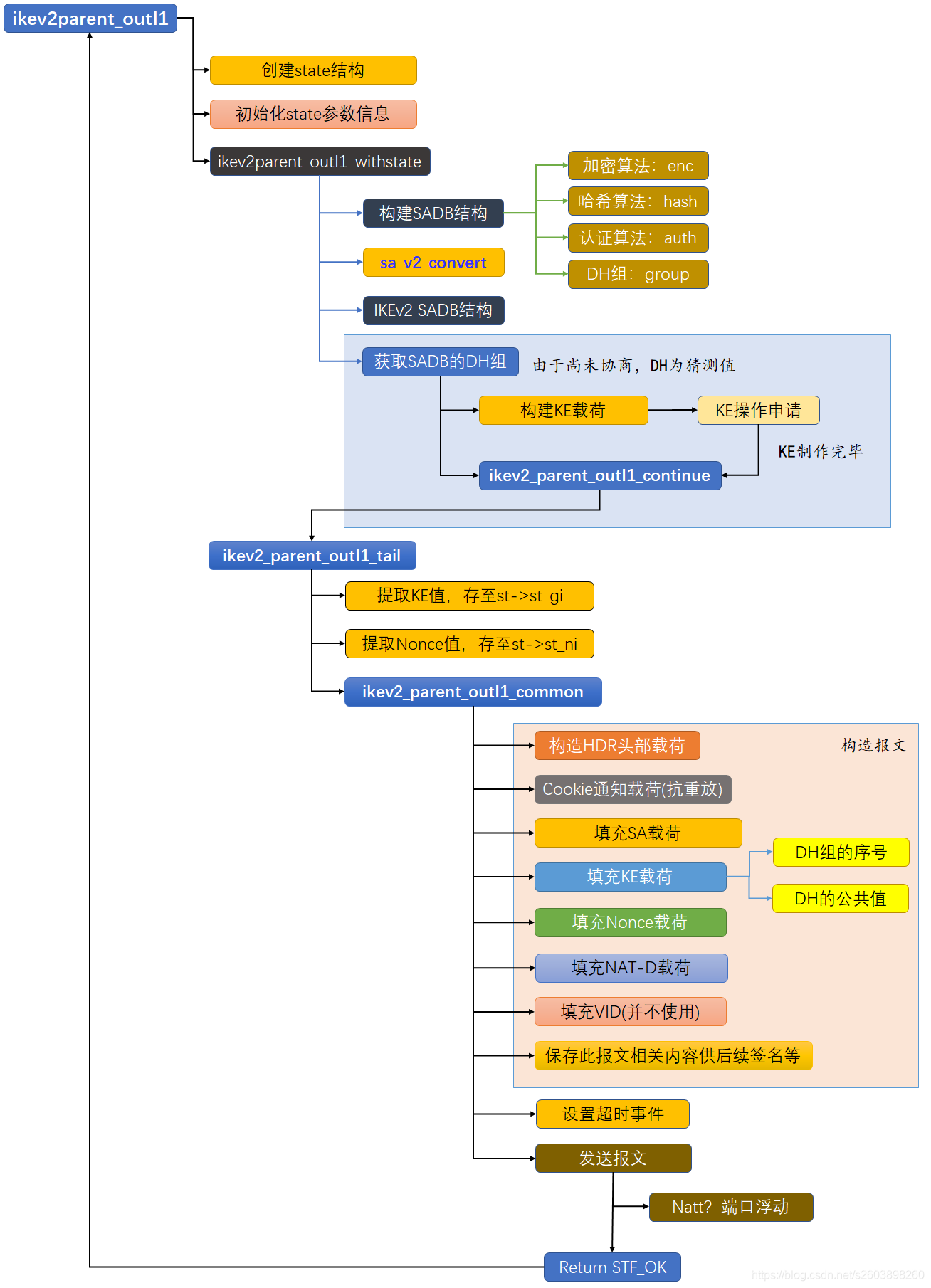

2. 第一包流程图

3. openswan源码学习

3.1 ikev2parent_outI1()

此函数是IKEv2协议发起协商的入口函数。主要功能为：

• 新建一个协商状态结构：state
• 发起端随机成功Cookie值
• 将连接上的参数信息、配置信息初始化state结构上参数
  • 隧道本端IP和端口
  • 隧道对端IP和端口
  • 隧道的出接口
  • 配置策略
  • … …

stf_status
ikev2parent_outI1(int whack_sock
                  , struct connection *c
                  , struct state *predecessor
                  , so_serial_t  *newstateno
                  , lset_t policy
                  , unsigned long try
                  , enum crypto_importance importance
                  , struct xfrm_user_sec_ctx_ike * uctx UNUSED
                  )
{

    struct state *st = new_state();
    /*发起端随机生成cookie值*/
    get_cookie(TRUE, st->st_icookie, COOKIE_SIZE, &c->spd.that.host_addr);

	/*将连接上的信息初始化到状态上*/
    initialize_new_state(st, c, policy, try, whack_sock, importance);

    if(newstateno) *newstateno = st->st_serialno;

   /*
 * initialize the local end point address, so that NAT calculation will
 * have something to work with.
 *
 *在set_state_ike_endpoints中将隧道两端的地址更新到了st_localaddr，st_port上
 *这里再次修改为出接口的地址和端口，暂不清楚用意
 */
    st->st_localaddr = st->st_interface->ip_addr;
    st->st_localport = st->st_interface->port;

    return
        ikev2parent_outI1_withstate(st, whack_sock, c
                                    , predecessor, policy
                                    , try, importance
                                    , uctx);
}

3.2 ikev2parent_outI1_withstate()

此函数的主要功能包括如下几个方面：

• 根据配置策略(认证方式: PSK or RSA etc.)选择使用的SADB模板
• 根据配置的算法信息(alg_info_ike)生成对应的SADB结构
• 将SADB由IK
