IKEv2协议协商流程: （IKE-SA-INIT 交换）第二包

文章目录

1. IKEv2 协商总体框架

IKEv1协议建立一对IPSec SA，使用主动模式需要9个报文，使用野蛮模式需要使用6个报文方能协商成功。IKEv2对IKEv1协议进行了优化，IKEv2只需要进行两次交互，使用 4 条消息就可以完成一个 IKEv2 SA 和一对 IPsec SA 的协商建立。IKEv2 定义了三种交互：

  • 初始交换、

  • 创建子 SA 交换

  • 通知交换。

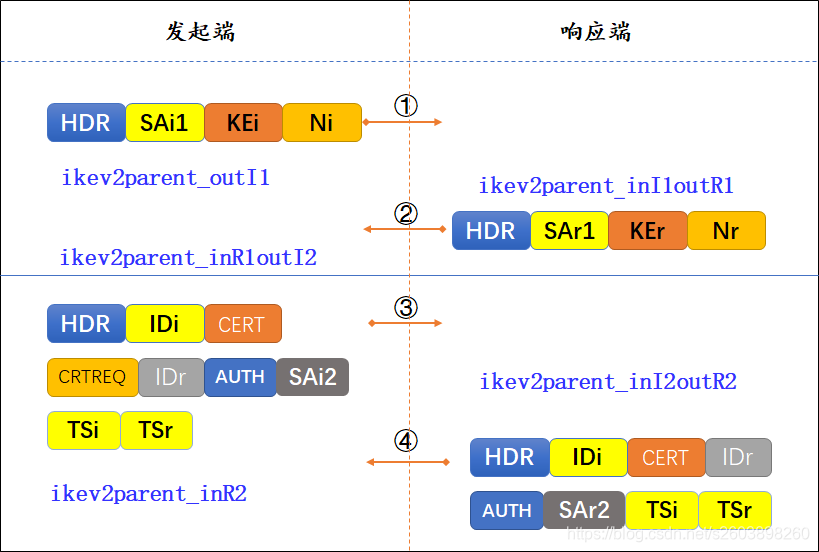

    下图简单介绍一下 IKEv2 协商过程中的初始交换过程，之后我们将对ikev2_parent_inI1outR1()接口相关的处理流程做一个简单说明。
    在这里插入图片描述

初始化交换通过两次交换共4个报文便可以完成一对IKE SA和IPSec SA的协商。上图主要用来描述协商报文的内容和对应的处理函数入口。下图则是用来说明各接口对应的协商状态。协商过程中是根据该状态来确定当前的协商阶段。

在这里插入图片描述

RFC文档中的报文格式：

Initiator                         Responder
-------------------------------------------------------------------
HDR, SAi1, KEi, Ni  -->
                                  <--  HDR, SAr1, KEr, Nr, [CERTREQ]

HDR, SK {
   IDi, [CERT,] [CERTREQ,]
     [IDr,] AUTH, SAi2,
     TSi, TSr}  -->
                                  <--  HDR, SK {
   IDr, [CERT,] AUTH,
                                  			SAr2, TSi, TSr}

其中：

报文字段 说明
HDR 报文头部
SAi1、SAr1 IKE SA建议
SAi2、SAr2 IPSEC SA建议载荷
KEi、KEr DH算法公共值
Ni、Nr Nonce随机数
CERT、CERTREQ 证书载荷、证书请求载荷
IDi、IDr ID载荷
TSi、TSr 流量选择器，使用此载荷完成保护子网的协商
AUTH 认证数据载荷

这里面需要说明的是：报文中的SK并不是一个载荷。而是：SK {…}表示里面的内容被加密和认证保护。

下面对响应端对发起端第一包的处理流程做一个详细说明。入口函数为：ikev2_parent_inI1outR1()。

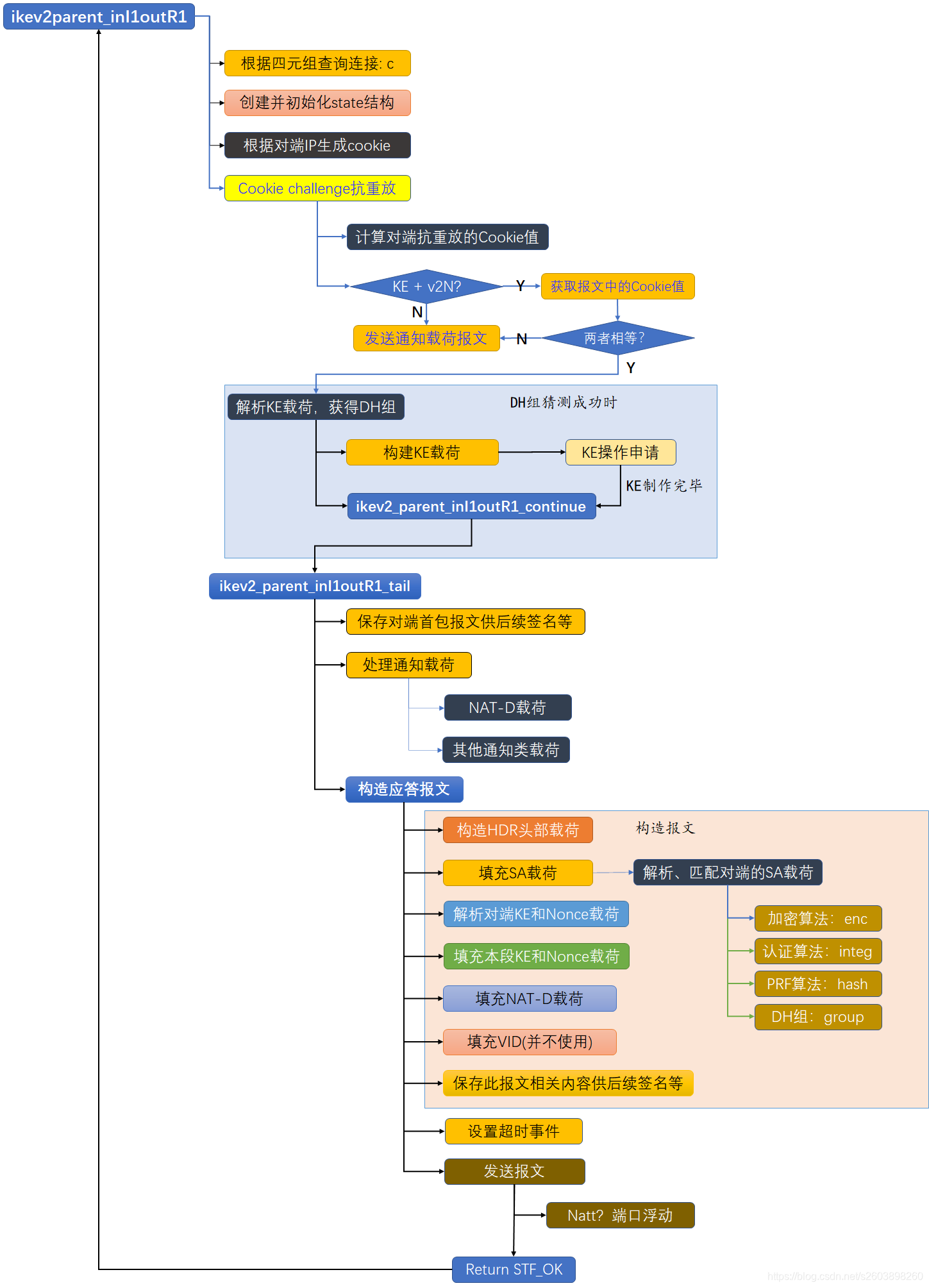

2. 第二包流程图

在这里插入图片描述

3. openswan源码学习

3.1 ikev2parent_inI1outR1()

此函数是IKEv2协议 响应端开始协商的入口函数。主要功能包括：

  • 根据收到报文四元组(IP和端口)查找连接：c
  • 新建一个协商状态结构：state
  • 根据发起端的地址等信息生成Cookie值
  • 将连接上的参数信息、配置信息初始化state结构上参数
    • 隧道本端IP和端口
    • 隧道对端IP和端口
    • 隧道的出接口
    • 配置策略
    • … …
  • 抗重放检测(Cookie challenge)
    • 根据发起端IP、SPI、Nonce计算用于抗重放的cookie
    • 如果报文中包含KE和Cookie类型的通知载荷
      • 比较两端的cookie是否一致
    • 如果报文中不包含Cookie类型的通知载荷
      • 发送携带cookie的通知报文，使发起端重新开始协商
  • 解析报文中的KE载荷，获取到DH组信息
    • DH组猜测成功，则计算DH算法的公共值，用于构建响应报文的KE载荷
static stf_status
ikev2_parent_inI1outR1_tail(struct pluto_crypto_req_cont *pcrc
                            , struct pluto_crypto_req *r);

stf_status ikev2parent_inI1outR1(struct msg_digest *md)
{

    struct state *st = md->st;
    lset_t policy = POLICY_IKEV2_ALLOW;
    lset_t policy_hint = LEMPTY;
	/*
	*	根据隧道两端协商地址和端口来查找连接
	*/
    struct connection *c = find_host_connection(ANY_MATCH, &md->iface->ip_addr
                 , md->iface->port
                 , KH_IPADDR
                 , &md->sender
                 , md->sender_port
                 , POLICY_IKEV2_ALLOW, LEMPTY, &policy_hint);

    if(c==NULL) {
   /*连接查找失败则提示相应的错误信息*/
        if(policy_hint & POLICY_IKEV2_ALLOW) {

            /* connection not found, because IKEv2 was not allowed */
            /* send back AUTHENTICATION_FAILED per WG mailing list discussion */
            openswan_log("connection refused, IKEv2 not authorized");
            return STF_FAIL + v2N_AUTHENTICATION_FAILED;
        }

        /*
     * be careful about responding, or logging, since it may be that we
     * are under DOS
     */
        DBG_log("no connection with matching policy found\n");
        return STF_FAIL + v2N_AUTHENTICATION_FAILED;
    }


    loglog(RC_COMMENT, "tentatively considering connection: %s\n", c ? c->name : "<none>");

    if(!st) {
   /*如果没有对应的状态，则新建一个state*/
	st = new_state();
	/* set up new state */
	memcpy(st->st_icookie, md->hdr.isa_icookie, COOKIE_SIZE);

	/* initialize_new_state expects valid icookie/rcookie values, so create it now */

	/*相应方根据发起方的地址信息、当前时间生成一个cookie*/
	get_cookie(FALSE, st->st_rcookie, COOKIE_SIZE, &md->sender);
	initialize_new_state(st, c, policy, 0, NULL_FD, pcim_stranger_crypto);
	 st->st_ikev2      = TRUE;
        st->st_localaddr  = md->iface->ip_addr;
        st->st_localport  = md->iface->port;
        st->st_remoteaddr = md->sender;
        st->st_remoteport = md->sender_port;
        st->st_ike_maj    = md->maj;
        st->st_ike_min    = md->min;
	change_state(st, STATE_PARENT_R1);

        md->st = st;
        md->from_state = STATE_IKEv2_BASE;
        md->transition_state = st;
    }

    /* check,as a responder, are we under dos attack or not
     * if yes go to 6 message exchange mode. it is a config option for now.
     * TBD set force_busy dynamically
     * Paul: Can we check for STF_TOOMUCHCRYPTO ?
     */
    if(force_busy == TRUE)/*开启抗重放!!!!!!!!*/
        {

            u_char dcookie[SHA1_DIGEST_SIZE];
            chunk_t dc;
			/*计算用于cookie challenge的cookie值*/
            ikev2_get_dcookie( dcookie, st->st_ni, &md->sender, st->st_icookie)
