本文介绍如何在使用多个数据库的模块化单体应用中, 通过 Outbox/Inbox 模式实现可靠的事件处理. 我们将以 ModularCRM 项目为例进行说明.

项目背景

ModularCRM 是一个集成了多个 ABP 框架开源模块的单体应用, 包括:

Account
Identity
Tenant Management
Permission Management
Setting Management
等开源模块

除了ABP框架开源模块外, 项目还包含三个业务模块:

订单模块(Products), 使用 MongoDB 数据库
产品模块(Ordering), 使用 SQL Server 数据库
支付模块(Payment), 使用 MongoDB 数据库

项目在 appsettings.json 中分别为 ModularCRM 和三个业务模块配置了独立的数据库连接字符串：

{
  "ConnectionStrings": {
    "Default": "Server=localhost,1434;Database=ModularCrm;User Id=sa;Password=1q2w3E***;TrustServerCertificate=true",
    "Products": "Server=localhost,1434;Database=ModularCrm_Products;User Id=sa;Password=1q2w3E***;TrustServerCertificate=true",
    "Ordering": "mongodb://localhost:27017/ModularCrm_Ordering?replicaSet=rs0",
    "Payment": "mongodb://localhost:27017/ModularCrm_Payment?replicaSet=rs0"
  }
}

业务场景

这些模块通过 ABP 框架的 DistributedEventBus 进行通信, 实现以下业务流程:

这里我们以一个简单的业务流程为例, 实际业务流程会更复杂. 示例代码主要用于演示和问题解决.

订单模块: 用户下单后发布 OrderPlacedEto 事件
产品模块: 订阅 OrderPlacedEto 事件后更新产品库存
支付模块: 订阅 OrderPlacedEto 事件后处理支付, 完成后发布 PaymentCompletedEto 事件
订单模块: 订阅 PaymentCompletedEto 事件后更新订单状态

实现这个流程时, 我们需要确保:

下单操作和事件发布的事务一致性
各模块处理消息时的事务一致性
消息传递的可靠性(包括持久化、确认和重试机制)

仅使用 ABP 框架的 DistributedEventBus 无法满足上述要求, 因此我们需要引入新的机制.

Outbox/Inbox 模式解决方案

为了满足上述要求，我们采用 Outbox/Inbox 模式：

Outbox 模式

将分布式事件与数据库操作在同一事务中保存
通过后台作业将事件发送到分布式消息中间件
确保数据更新与事件发布的一致性
防止系统故障期间的消息丢失

Inbox 模式

先将接收到的分布式事件保存到数据库
通过事务性方式处理事件
通过保存已处理消息来确保消息只被处理一次
维护处理状态以实现可靠处理

如何在项目和模块中启用和配置 Outbox/Inbox, 请参考: https://abp.io/docs/latest/framework/infrastructure/event-bus/distributed#outbox-inbox-for-transactional-events

模块配置

每个模块需要配置独立的 Outbox/Inbox. 由于是单体应用, 所有消息处理类都在同一个项目中, 我们需要为每个模块配置 Outbox/Inbox 的 Selector/EventSelector, 以确保模块只发送和接收它关注的消息, 避免消息重复处理.

ModularCRM 主应用配置

它会发送和接收所有ABP框架开源模块的消息.

// This selector will match all abp built-in modules and the current module.
Func<Type, bool> abpModuleSelector = type => type.Namespace != null && (type.Namespace.StartsWith("Volo.") || type.Assembly == typeof(ModularCrmModule).Assembly);

Configure<AbpDistributedEventBusOptions>(options =>
{
    options.Inboxes.Configure("ModularCrm", config =>
    {
        config.UseDbContext<ModularCrmDbContext>();
        config.EventSelector = abpModuleSelector;
        config.HandlerSelector = abpModuleSelector;
    });

    options.Outboxes.Configure("ModularCrm", config =>
    {
        config.UseDbContext<ModularCrmDbContext>();
        config.Selector = abpModuleSelector;
    });
});

订单模块配置

它只发送OrderPlacedEto事件, 并接收PaymentCompletedEto事件和执行OrderPaymentCompletedEventHandler.

Configure<AbpDistributedEventBusOptions>(options =>
{
    options.Inboxes.Configure(OrderingDbProperties.ConnectionStringName, config =>
    {
        config.UseMongoDbContext<IOrderingDbContext>();
        config.EventSelector = type => type == typeof(PaymentCompletedEto);
        config.HandlerSelector = type => type == typeof(OrderPaymentCompletedEventHandler);
    });

    options.Outboxes.Configure(OrderingDbProperties.ConnectionStringName, config =>
    {
        config.UseMongoDbContext<IOrderingDbContext>();
        config.Selector = type => type == typeof(OrderPlacedEto);
    });
});

产品模块配置

它只接收EntityCreatedEto<UserEto>和OrderPlacedEto事件, 并执行ProductsOrderPlacedEventHandler和ProductsUserCreatedEventHandler. 暂时不需要发送任何事件.

Configure<AbpDistributedEventBusOptions>(options =>
{
    options.Inboxes.Configure(ProductsDbProperties.ConnectionStringName, config =>
    {
        config.UseDbContext<IProductsDbContext>();
        config.EventSelector = type => type == typeof(EntityCreatedEto<UserEto>) || type == typeof(OrderPlacedEto);
        config.HandlerSelector = type => type == typeof(ProductsOrderPlacedEventHandler) || type == typeof(ProductsUserCreatedEventHandler);
    });

    // Outboxes are not used in this module
    options.Outboxes.Configure(ProductsDbProperties.ConnectionStringName, config =>
    {
        config.UseDbContext<IProductsDbContext>();
        config.Selector = type => false;
    });
});

支付模块配置

它只发送PaymentCompletedEto事件, 并接收OrderPlacedEto事件和执行PaymentOrderPlacedEventHandler.

Configure<AbpDistributedEventBusOptions>(options =>
{
    options.Inboxes.Configure(PaymentDbProperties.ConnectionStringName, config =>
    {
        config.UseMongoDbContext<IPaymentMongoDbContext>();
        config.EventSelector = type => type == typeof(OrderPlacedEto);
        config.HandlerSelector = type => type == typeof(PaymentOrderPlacedEventHandler);
    });

    options.Outboxes.Configure(PaymentDbProperties.ConnectionStringName, config =>
    {
        config.UseMongoDbContext<IPaymentMongoDbContext>();
        config.Selector = type => type == typeof(PaymentCompletedEto);
    });
});

运行ModularCRM模拟业务流程

在 ModularCrm 目录下运行：

# 在Docker中启动SQL Server和MongoDB数据库
docker-compose up -d

# 还原安装依赖项
abp install-lib

# 迁移数据库
dotnet run --project ModularCrm --migrate-database

# 启动应用
dotnet run --project ModularCrm

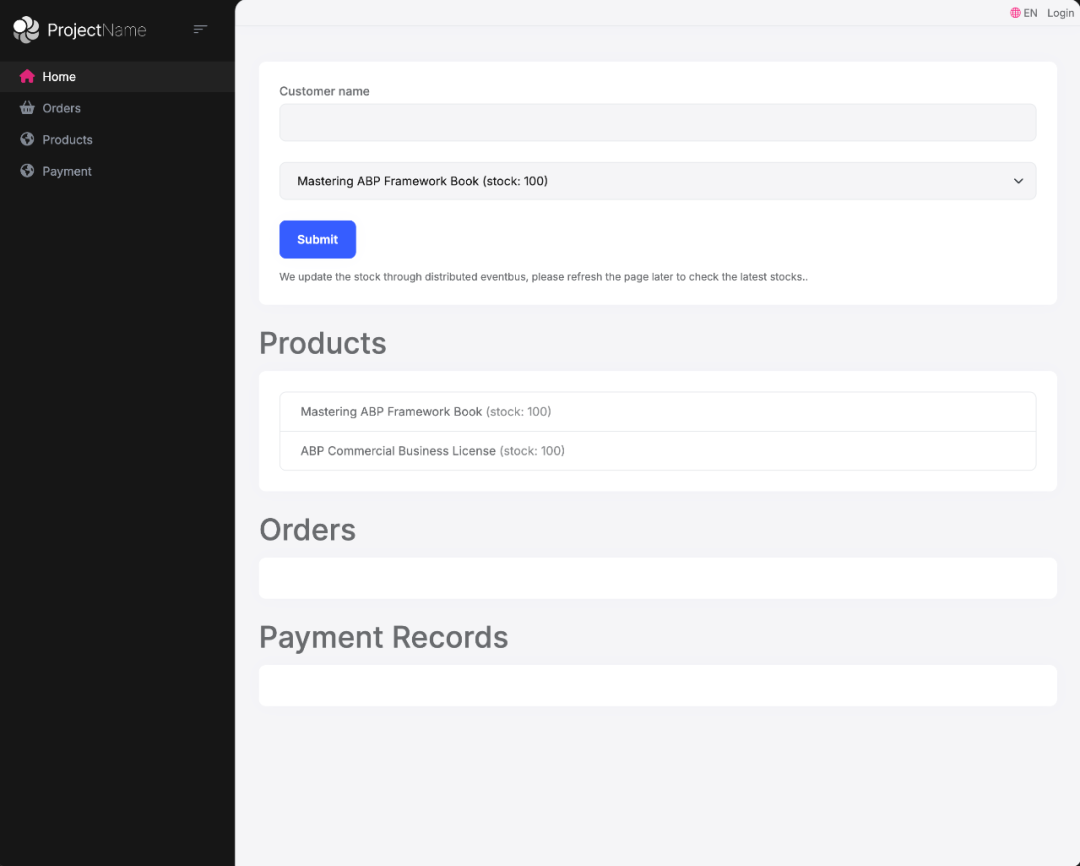

访问 https://localhost:44303/ 进入应用首页

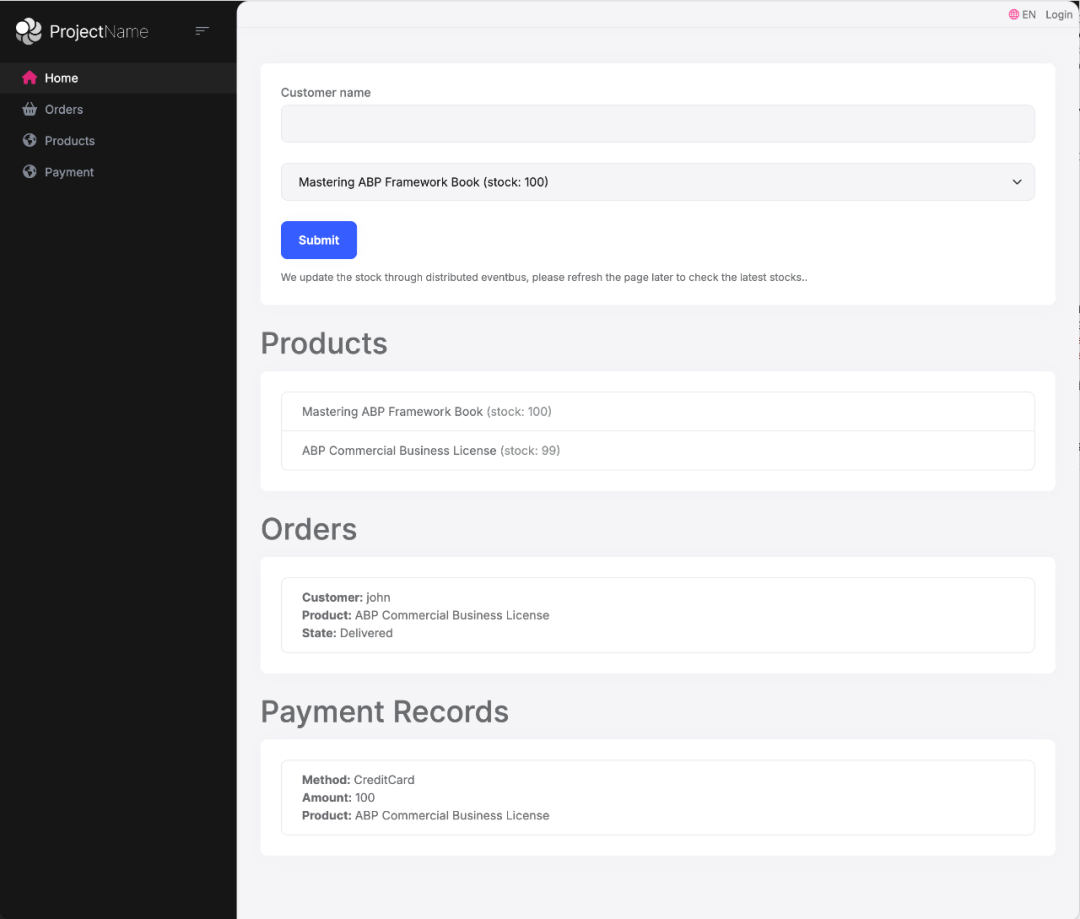

输入一个客户名称然后选择一个产品并提交一个订单. 稍等片刻后刷新页面可以看到订单,产品以及支付信息.

系统日志显示完整的处理流程：

[Ordering Module] Order created:  OrderId: b7ad3f47-0e77-bb81-082f-3a1834503e88, ProductId: 0f95689f-4cb6-36f5-68bd-3a18344d32c9, CustomerName: john

[Products Module] OrderPlacedEto event received: OrderId: b7ad3f47-0e77-bb81-082f-3a1834503e88, CustomerName: john, ProductId: 0f95689f-4cb6-36f5-68bd-3a18344d32c9
[Products Module] Stock count decreased for ProductId: 0f95689f-4cb6-36f5-68bd-3a18344d32c9

[Payment Module] OrderPlacedEto event received: OrderId: b7ad3f47-0e77-bb81-082f-3a1834503e88, CustomerName: john, ProductId: 0f95689f-4cb6-36f5-68bd-3a18344d32c9
[Payment Module] Payment processing completed for OrderId: b7ad3f47-0e77-bb81-082f-3a1834503e88

[Ordering Module] PaymentCompletedEto event received: OrderId: b7ad3f47-0e77-bb81-082f-3a1834503e88, PaymentId: d0a41ead-ee0f-714c-e254-3a1834504d65, PaymentMethod: CreditCard, PaymentAmount: ModularCrm.Payment.Payment.PaymentCompletedEto
[Ordering Module] Order state updated to Delivered for OrderId: b7ad3f47-0e77-bb81-082f-3a1834503e88

此外，当新用户注册时，产品模块还会接收到 EntityCreatedEto<UserEto> 事件, 我们会给新用户发送一个邮件, 这只是为了演示Outbox/Inbox的Selector机制.

[Products Module] UserCreated event received: UserId: "9a1f2bd0-5b28-210a-9e56-3a18344d310a", UserName: admin
[Products Module] Sending a popular products email to admin@abp.io...

总结

通过引入 Outbox/Inbox 模式, 我们实现了:

事务性的消息发送和接收
可靠的消息处理机制
多数据库环境下的模块化事件处理

ModularCRM 项目不仅实现了可靠的消息处理, 还展示了如何在单体应用中优雅地处理多数据库场景. 项目源码: https://github.com/abpframework/abp-samples/tree/master/ModularCrm-OutboxInbox-Pattern
