前言

因为项目需求，需要实现Wifi唤醒功能，所以简单记录一下

简介

网络唤醒（Wake-on-LAN，WOL）是一种计算机局域网唤醒技术，使局域网内处于关机或休眠状态的计算机，将状态转换成引导（Boot Loader）或运行状态。无线唤醒（Wake-on-Wireless-LAN，WoWLAN）作为WOL的补充技术，使用无线网卡去唤醒计算机。
wifi唤醒终端设备是指在终端设备通过wifi连接到路由器(AP)从而加入局域网或者Internet，在同一个网络中，通过其它终端设备（如PC）给唤醒终端设备发送唤醒数据包，从而实现远程唤醒终端。

原理

wifi唤醒主机CPU的原理是在终端设备整机进入休眠后，WIFI模块监听到符合唤醒数据包时，wifi模块恢复部分工作，给CPU一个唤醒信号。唤醒信号由HOS_WKAE GPIO给出（博通、RTL wifi模块支持唤醒功能都具备该功能引脚）。从而实现WIFI 唤醒CPU或者终端设备。

wifi芯片进入休眠模式后，每隔固定的间隔（DTIM interval）起来查询AP端有没有数据到达；
DTIM interval的值就是n个Beacon的间隔，取决于AP缓存数据的能力；
任何一个数据帧都可以唤醒，这是缓存在ap那边的，不会丢，ap在发给sta前会看sta的状态，如果其处于低功耗状态，ap就把数据放自己buf里面，然后通过beacon告诉sta ap侧有给其缓存数据，Sta收到beacon，看到ap通知就会醒来把数据请求下来；

如何根据Beacon帧确定有自己的数据？
每一个Beacon的帧中都有一个TIM(traffic indication message)信息,它主要用来由AP通告它管辖下的哪个STA有信息现在缓存在AP 中，而在TIM中包含一个Bitmap control 字段，它最大是251个字节，每一位映射一个STA，当为1时表示该位对应的STA在AP的缓存中有信息;

DTIM(Delivery Traffic Indication Message )
DTIM用于AP传统节电模式中，多点的应用，即由AP通过设置DTIM的间隔（缺省是一个beacon时间，100ms），根据这个间隔发送组播流量。

Beacon-Interval(信标间隔)
AP 广播Beacon 的周期,这个值变大，有助于client端省电。这个值变小，有助于提高client端连接速度。以Beacons 封包发送SSID的速率是1Mbit/S.

Listen-Interval
STA即Client接收Beacon 的周期,STA 每隔Listen-Interval 接收Beacon并解码其中的TIM，如果TIM 指示没有数据缓存，STA 就可以立刻转入Doze 状态，如果TIM 指示其有数据缓存，STA 就要向AP 发一个竞选控制包Poll，AP 在收到Poll 后就可以向该Poll 的源STA 发送一个为它缓存的数据包。

为什么主机CPU已经休眠了，Wifi还能接受到唤醒数据包并发出唤醒信号？
因为wifi芯片和主机CPU是两块独立的芯片，主机CPU休眠，而Wifi芯片依然可以工作（备注：wifi芯片通过USB与主机连接，主CPU休眠后，USB接口依然可以给wifi芯片供电）

连接AP的情况下，wifi芯片会进入休眠模式；
主机CPU已经休眠了，Wifi芯片是如何唤醒它的？
WIfi芯片发出的唤醒信号不是直接给到CPU的，唤醒信号给到MCU后，由MCU来唤醒CPU

WiFi唤醒遇到的问题（MTK7961驱动为例）

1.发送唤醒包后，wifi芯片WAKE GPIO电平没有变化

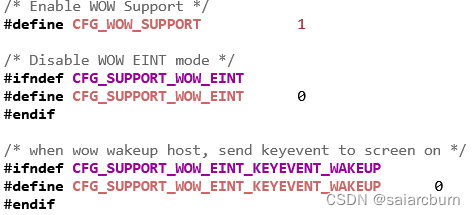

检查wifi驱动中WOW配置是否开启
检查wifi是否正常连接AP。
检查系统正常工作时能否正常收到唤醒数据包，例如用tcpdump命令：tcpdump -i wlan0 -vnn port 9 。
3.系统休眠后，检查芯片供电是否存在异常，开发中遇到系统休眠后USB供电电压降低或者没有供电的情况，会导致wifi芯片无法工作
