因为该up只公布了Gerber文件，不方便大伙进行个性化修改和二次创作，所以我花了4小时一点点“临摹”了一个出来，现在才想起来Gerber文件貌似可以直接逆向成PCB吧。不过无所谓了，我是初学者，刚开始看到这位up的赛博蛇福时就觉得很帅，平时冰冷的电路板还能这么搞？看起来很难吧！但是直接拿去打板又感觉有点索然无味，索性直接动手抄一遍，还能有点参与感，在这个过程中也熟悉了相关操作，产生了诸如“什么嘛，这不是挺简单的”类似想法。我可能还是太单纯了点，可能有人会觉得这么简单的事情我还嘀咕这么多不至于，不不不，我就是很享受每一次微小的成就感，我花了时间，这都是值得的。还是很有必要简单说一下原理和步骤，方便不是很清楚的像我一样的初学者快速学习，同时也希望大伙不被坑钱。
原理

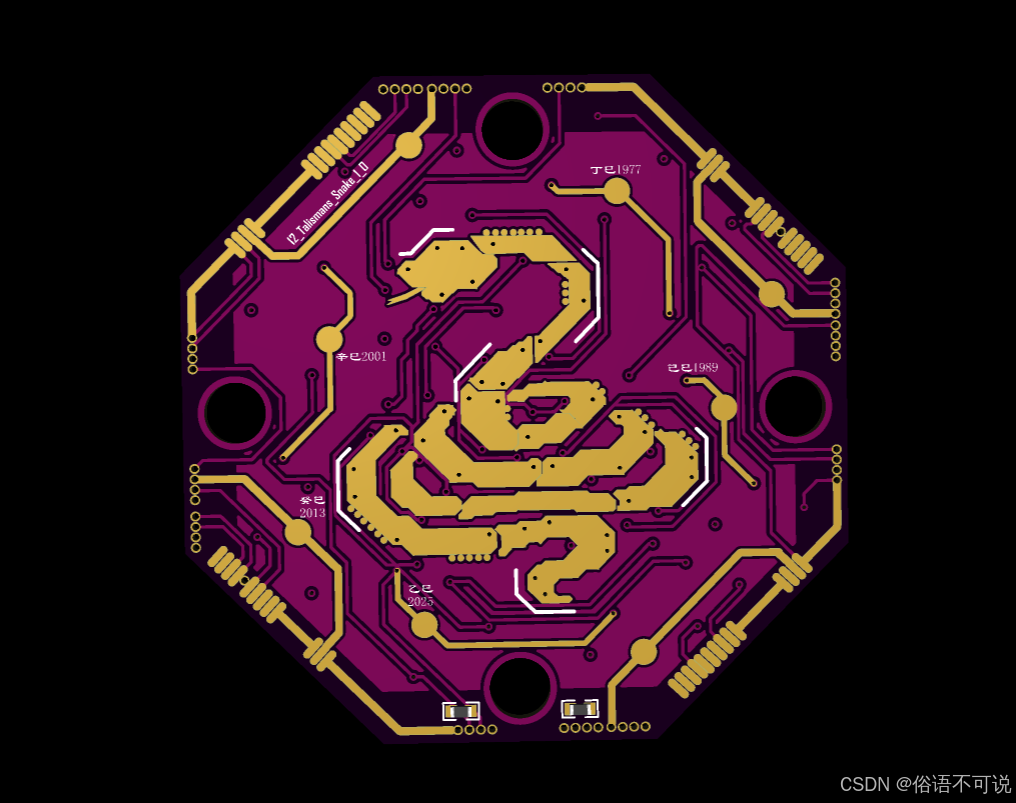

如图，在嘉立创EDA中，若焊盘喷镀采取沉金工艺，板子颜色选择紫色，则金色部分是焊盘，金色的规则形状有圆形、长圆形（更改宽和高就有类似导线的效果），金色蛇身的不规则形状为异形焊盘，金色的孔为位于多层的焊盘，黑色的孔都是通孔，非金色的线都是导线，紫色区域是覆的铜。
步骤一
绘制正六边形板框，在板框层绘制，边长建议21mm左右，可以导入图片直接描。
步骤二
绘制边缘不变模板（除蛇身外的金色部分），这部分可以直接另开一页PCB画并保存起来，然后在顶层和底层分别复制粘贴，而且设计别的生肖的时候可以直接拿来用。
步骤三

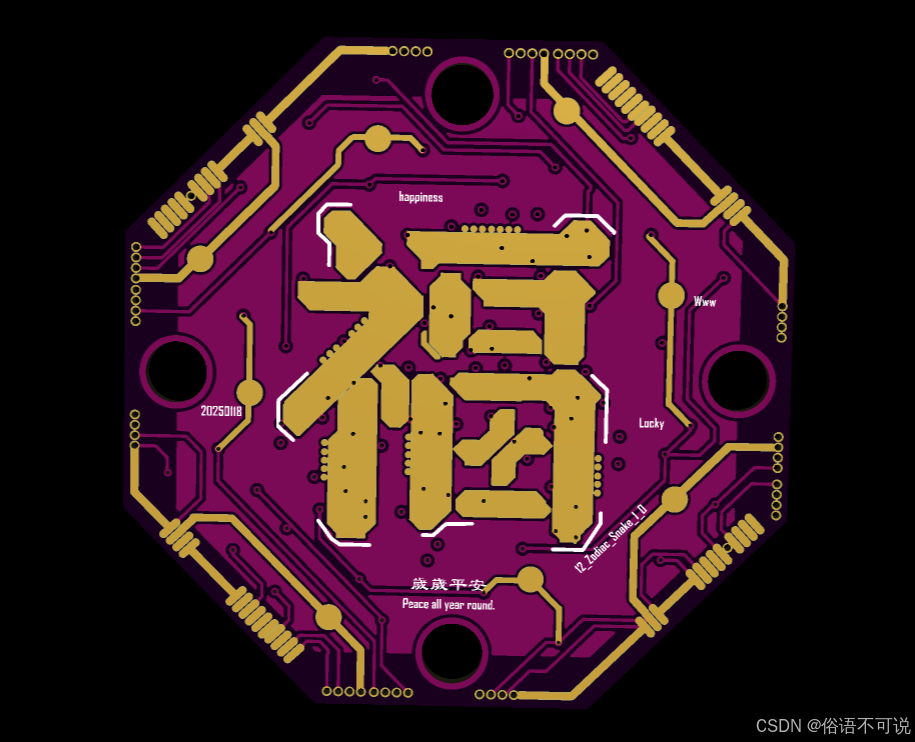

绘制蛇身，导入蛇的图形，调整大小对好位置，将其分为若干部分，每部分放置异形焊盘，也就是绘制个多边形焊盘盖住即可。底层的福字方法一样。
步骤四

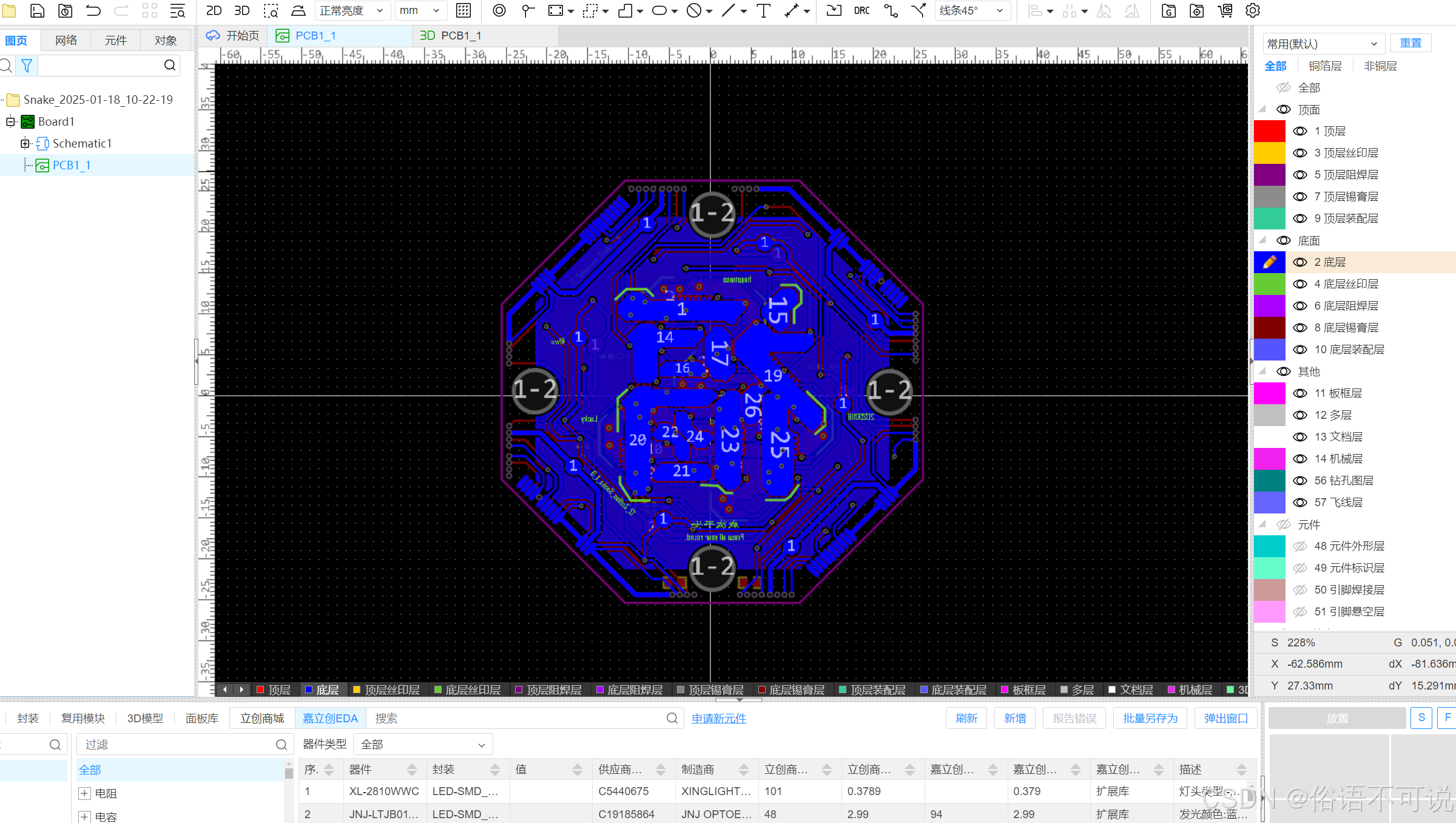

放置通孔，绘制导线。上下左右四个大通孔，方便穿线，小通孔可以在蛇身和周围放置若干，装饰用，然后用导线将其随意连接（发挥创造力），底层亦如此。
步骤五
覆铜，覆铜区域是一个和板框同心的正六边形，大小可以这么参考:上下左右四边过四个大通孔的直径即可，底层一样。
步骤六
丝印，蛇身和底层的福字周围可以放置些丝印层的折线，图中白色线就是，咱也不懂，总之就是画上更生动就是了。还可以在顶层和底层放置若干文字，这部分自行发挥。
注意事项：

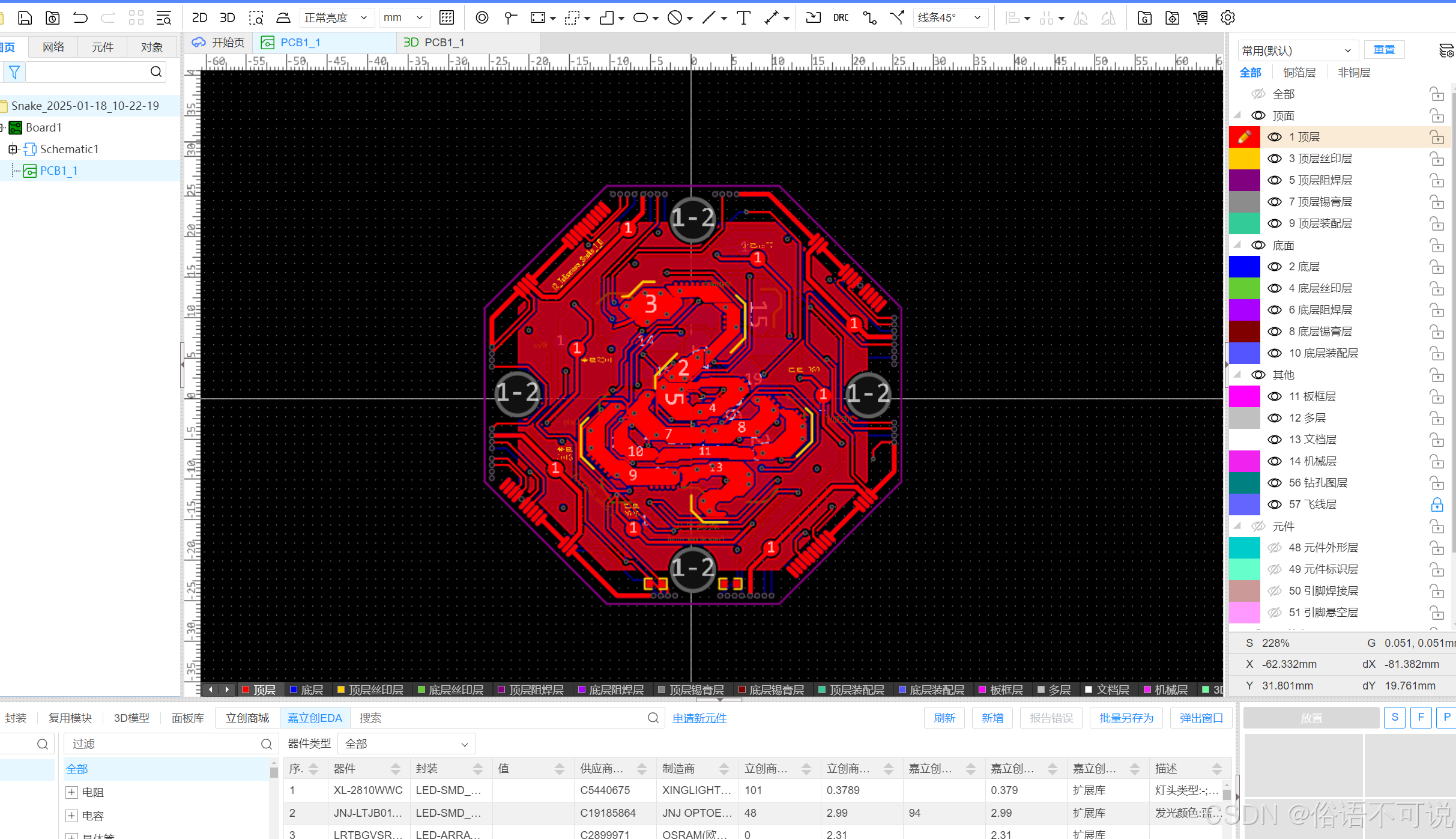

设计时，视图里有3D预览。
下单部分
嘉立创每月能领一次免费沉金券，分两种：
1.PCB沉金券
2.PCB+SMT沉金券
两种券随机发，发到第二种算你运气好，但也不好。不好就不好在，你必须要下一单SMT，才能给你的PCB免费，这种情况下可以像我图上这样底下放两个电阻，SMT下单界面直接付三分钱的电阻钱就行了。如果领的是第一种券，直接PCB下单选择沉金就行。
扩展
1.可以在蛇眼处放置一个led，然后给板子加个nfc线圈和限流电阻，在靠近开启nfc功能的手机时可以发光。
2.加个nfc标签芯片如NT3H1101W0FHKH，用手机app写入数据，可实现感应后自动跳转网页、打开应用之类的效果。
3.可将蛇身部分替换成别的图案，这样接下来11年每年都可以拥有一块不一样的生肖符！集齐12块符咒可以召唤神龙。
源文件
下面分享我自己抄的那块PCB源文件，各位可以直接用嘉立创打开编辑：
通过网盘分享的文件：Snake_2025-01-18_10-22-19.eprj
链接: https://pan.baidu.com/s/1_URYcsVvlnXjD70eDzRInQ?pwd=vsnm 提取码: vsnm
--来自百度网盘超级会员v4的分享
