倍福PLC的Modbus-TCP Server入门教程

作者：SAM

一、实验目的

1、使用倍福TwinCAT3作为Modbus-TCP Server
2、使用modscan32作为Modbus-TCP Client
3、两者之间建立Modbus-TCP通讯。

二、实验环境

VMware虚拟Win7 X64系统。

三、需要的软件

1、TwinCAT3
https://www.beckhoff.com.cn/zh-cn/support/download-finder/software-and-tools/
（下载前需要注册并登录，本次使用的版本4024.25）
2、TF6250-Modbus-TCP.exe
https://www.beckhoff.com.cn/zh-cn/support/download-finder/software-and-tools/
（下载前需要注册并登录，搜索TF6250可快速定位）
3、modscan32
https://www.win-tech.com/demos/modscan32.zip
（Modbus-TCP Client调试助手）

四、操作步骤

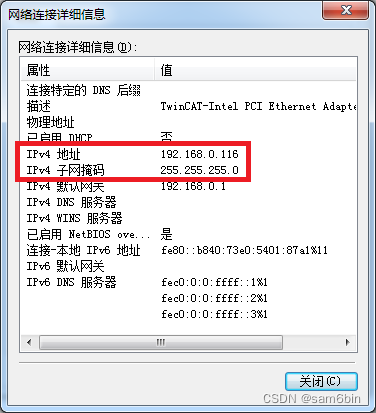

1、检查Windows的IP地址。本次实验使用的IP是192.168.0.116，子网掩码255.255.255.0。

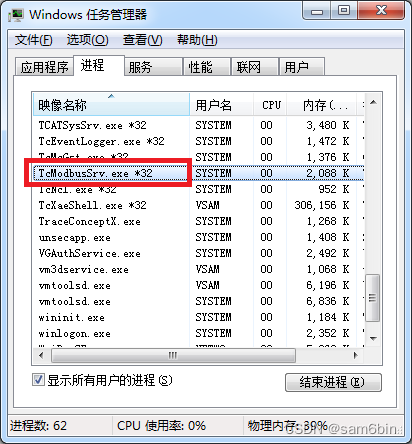

2、安装TF6250-Modbus-TCP.exe完成后重启Windows。在“任务管理器\进程”中查看TcModbusSrv.exe进程是否存在。

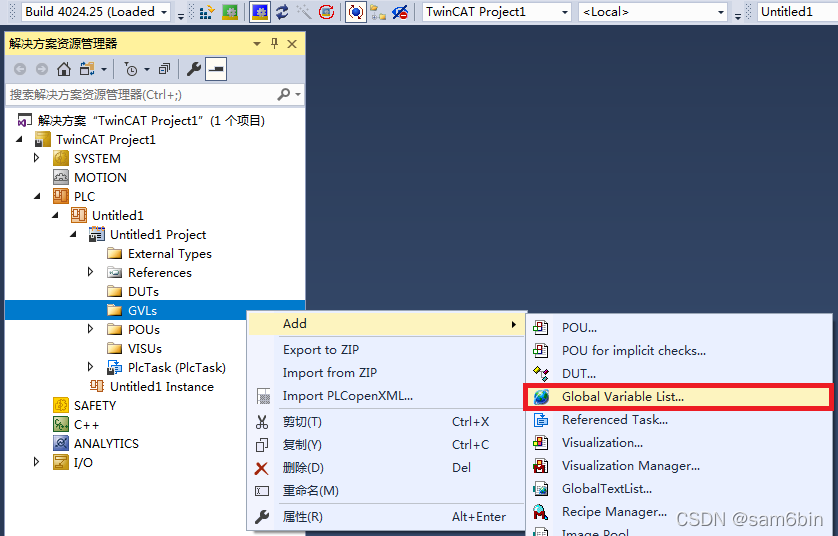

3、使用TwinCAT3新建一个工程，再建一个全局变量表。
（注意变量表的名字一定要使用GVL）

4、在TwinCAT中添加TF6250功能所需要的授权。

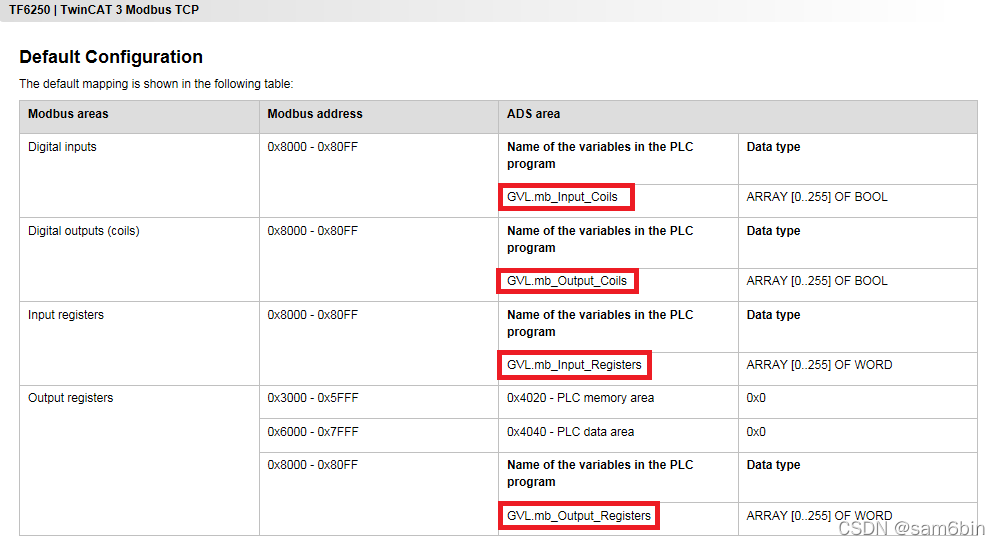

5、查看帮助文件，可知Modbus地址偏移量为0x8000，即32768。

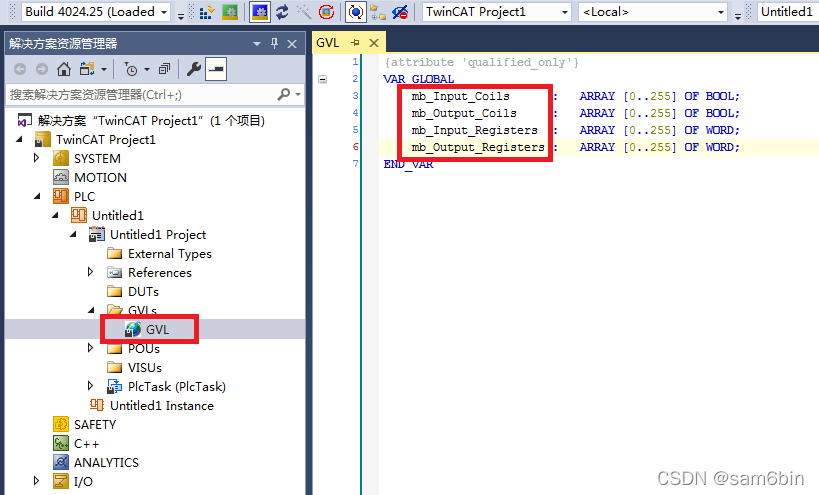

6、在GVL中建立帮助文件中的变量。
（注意变量名一定要使用帮助文件中“GVL.”后面的变量名）

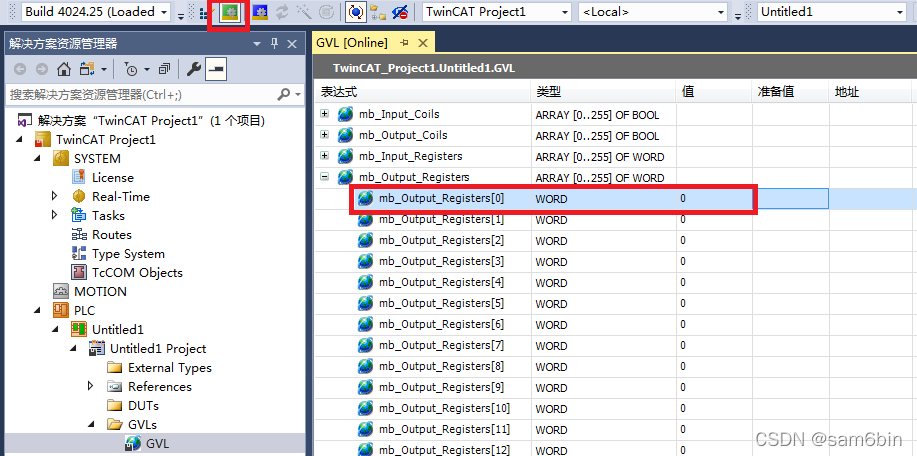

7、生成并运行该工程，监视GVL变量表中的mb_Output_Registers[0]，该变量即为Modbus的432769变量。 【432768+1】

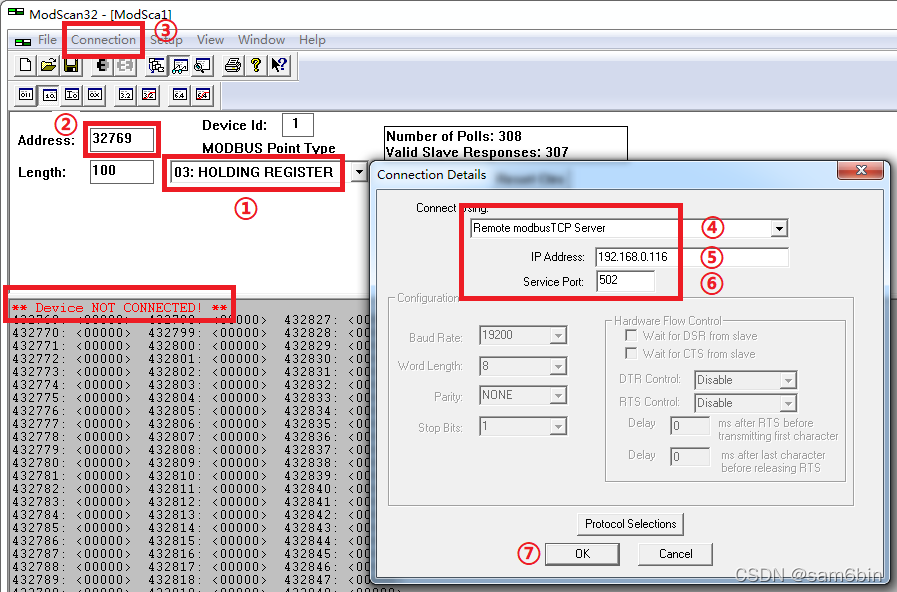

8、打开modscan32软件并做如下设置：
①选择保持寄存器区（4区）
②数据地址32769（偏移量32768+1）
③在Connection下点击Connect
④选择Remote modbusTCP Server
⑤IP地址为本系统的192.168.0.116
⑥端口选择502

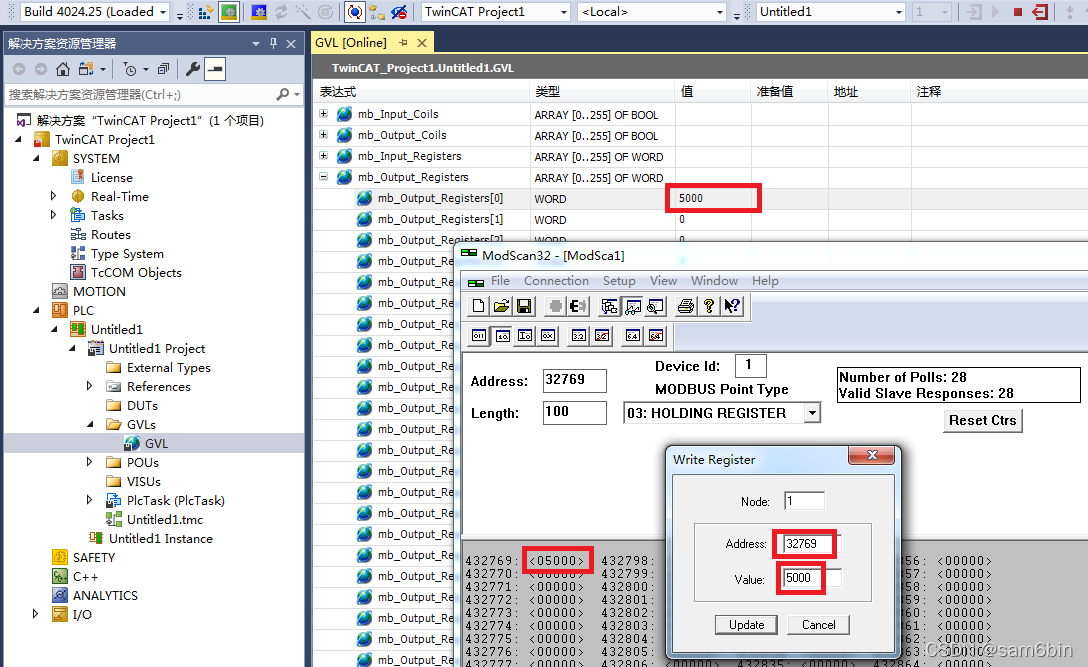

9、modscan32连接成功后，在modscan32中应该没有任何红色字体。在modscan32中更改432769的值，在TwinCAT中查看mb_Output_Registers[0]的值也跟随变化。

10、以上是Modbus-TCP的4区数据读写。关于0区、1区、3区数据可自行测试。

五、问题

1、变量表名字GVL或变量名mb_***_***被修改后，modscan32将无法与TwinCAT通讯。那么该如何修改？
2、倍福PLC的Modbus-TCP Server首地址要从32769开始（即0x8000），那么该如何用1（即0x0000）作为首地址？
3、倍福PLC的Modbus-TCP Server数据地址的数量如何更改？支持最大数量是多少？

请在CSDN搜索《倍福PLC中Modbus-TCP Server变量名和偏移地址的自定义》以解答上述问题
链接: 倍福PLC中Modbus-TCP Server变量名和偏移地址的自定义
