Mini-USB、Micro-USB(Micro-B)、Type-C等接口

最新推荐文章于 2025-03-25 10:47:29 发布
最新推荐文章于 2025-03-25 10:47:29 发布
阅读量6.2w 收藏 68
点赞数 20
分类专栏： # 硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/sandalphon4869/article/details/95655309
版权

文章目录

一、简介

1.Mini-USB

像是凸形的结构

在这里插入图片描述

2.Micro-USB(Micro-B)

像是梯形的结构

在这里插入图片描述

3.Type-C

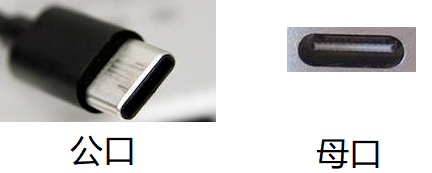

像是椭圆形的结构
在这里插入图片描述

4.历史发展

Mini-USB→Micro-USB→Type-C

二、公口、母口

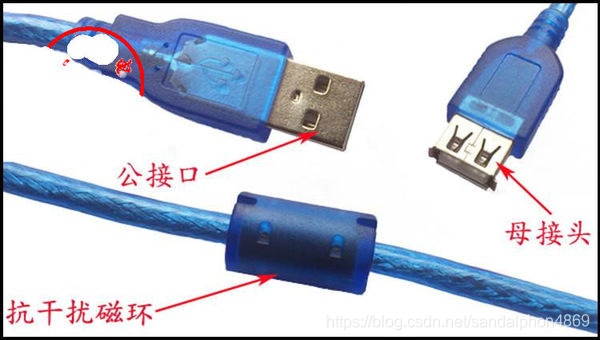

公的可以插进去的那种，母口就是对应的。
在这里插入图片描述

三、其他接口

1.Type-A

就是电脑机箱上的接口
在这里插入图片描述

2.显示器接口

（1）DP接口(DisplayPort)

（2）HDMI(High-Definition Multimedia Interface)

（3）DVI(Digital Visual Interface)

（4）VGA(Video Graphics Array)
