Dream5704开发---SAM5xxx系列芯片启动流程

上电

1. P16 从ROM的地址0x100开始读取指令，这个ROM是内部固化的ROM。出厂固化
2. 检测STIN引脚，如果是H是调试模式， L是正常模式。

正常模式

1. 加载程序到P16 CODE RAM。通过MC引脚或者eFuse来判断启动的Flash。
2. Root boot查找固件的顺序：
   1. Main Memory: Nor Flash QNOR NAND等
   2. General Purpose QSPI
   3. Host 8-bit interface (例如串口)
3. 检查DR标记，Flash的第一个地址的数据必须为0x4452.如果不是将跳到顺序3.Host 8-bit interface启动。
4. DR标记后面的20个Word是一个系统Boot信息。BOOT_INFO PLL也是根据BOOT_INFO这个来配置的。
5. BOOT_INFO的第四个Word标记下载的大小。DownloadSize。
6. 将地地址为 Address=0x400 to Address= (0x400 + DownloadSize) 的数据加载到 P16 CODE RAM
7. 跳转到0x400开始执行代码。

Note: BOOT_INFO is automatically generated by SamVS according to “Project Setting” menu.

BOOT_INFO通过SamVS的工程配置自动生成。

Debug模式

1. 此模式的PLL有个默认值的初始化，x32.
2. 检测操作频率是否完成。
3. 串口通讯OK ，波特率为57.6Kbit/s
4. SamVS 处理所有的配置，固件下载，和仿真特性。

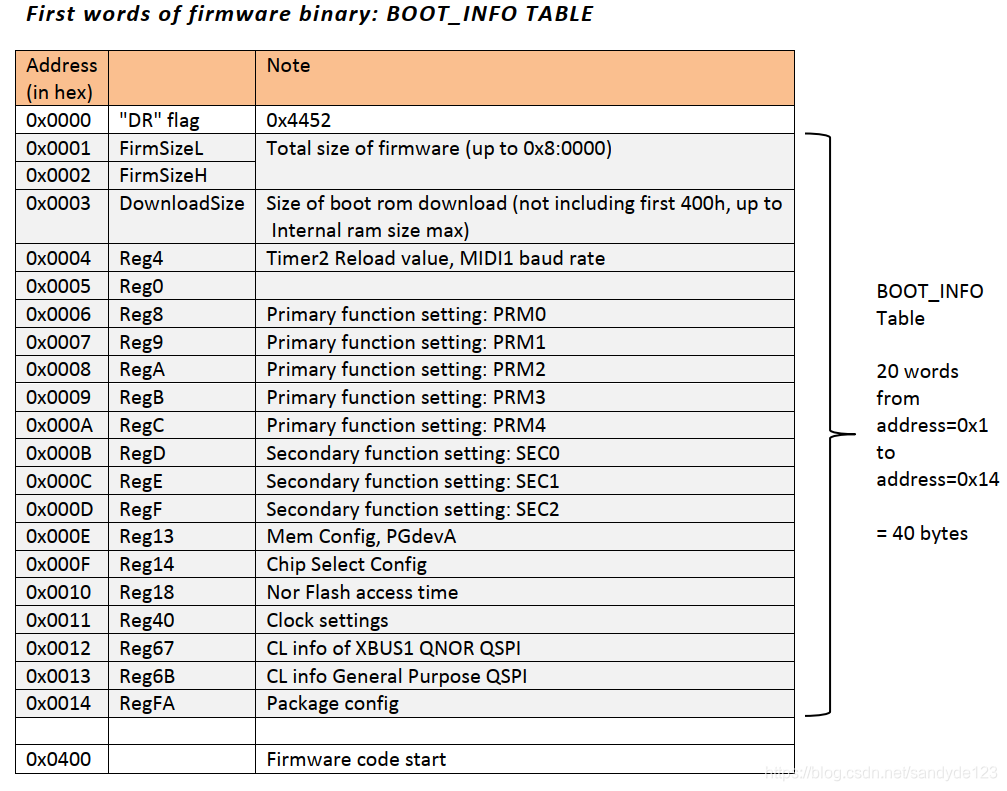

BOOT_INFO表
