钢结构厂房屋顶自然通风天窗是一种结合自然通风与采光功能的建筑构件,其设计和选型需综合考虑结构、材料及实际需求。
一、主要类型及适用场景
1、顺坡通风天窗:沿屋顶坡度安装,防水性能好,通风量大,适用于机械加工厂、仓库等常规工业厂房。
2、屋脊通风天窗:沿着屋顶屋脊线位置进行布置,一般喉口尺寸较大(1.5m≤),通风排烟量大,通风采光面积大,适用于各类汽车厂、轻工、重工、轨道交通等需要大量通风散热的厂房。

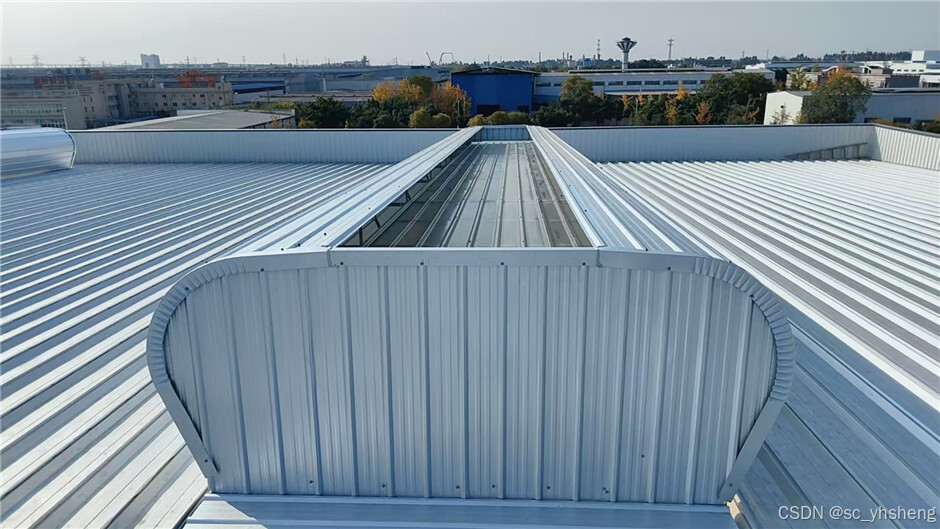

3、流线型通风天窗:天窗顶部为弧形结构,防风防雨性能更优,适用于高端制造企业、科研中心等对美观要求较高的场所。
4、薄型通风天窗:高度低、自重轻,适合对屋顶承重要求严格的厂房,如轻型钢结构建筑。
二、功能特点
1、自然通风:利用空气对流原理排出室内污浊空气,引入新鲜空气,改善车间环境。
2、排烟防火:火灾时快速排烟,辅助人员疏散,降低财产损失风险。
3、自然采光:通过透光材料(如散射型FRP采光板)引入自然光,减少照明能耗,避免眩光。
4、降温除湿:减少热气和湿气堆积,保护设备并延长厂房使用寿命。
三、结构组成
1、骨架:承受屋面荷载,材质为钢筋混凝土或钢,跨度通常为厂房跨度的1/2~1/3,高度为跨度的0.3~0.5倍。
2、外围护板/挡风板:外围护板又叫挡风板,是包裹住天窗的外部材料,通常以彩钢板为主(无特殊情况,一般与屋面板厚度/品牌/颜色保持一致)。有防腐等特殊要求的厂房,挡风板可能会用到铝镁锰等防腐板材。
3、挡雨板:挡雨板是安装在天窗内部,材质通常与挡风板保持一致;如果天窗有采光需求的话,挡雨板部分则可以更换为FRP采光板,厚度在1.2mm~2.0mm左右。
4、阀板和电控系统:天窗如需电动启闭,可以安装阀板控制天窗的开启与关闭。
5、基座和基座泛水:此部分一般为钢结构制作,天窗厂家可提供基座方案。
四、选型与安装要点
1、选型依据:根据厂房跨度、通风需求、消防规范及预算选择类型(如薄型或流线型型)。
2、安装规范:进风口直径需≥出风口,两者间距应合理,以优化空气循环。
五、维护保养
定期检查天窗扇启闭功能、润滑轴承,清理内部积尘;每1~2年更换采光板密封胶条,防止渗水。
通过合理设计、选型及维护,自然通风天窗可显著提升钢结构厂房的通风效率与使用安全性,同时降低能耗成本。
