E2 emulator Lite调试连接

E2 emulator Lite [RTE0T0002LKCE00000R]

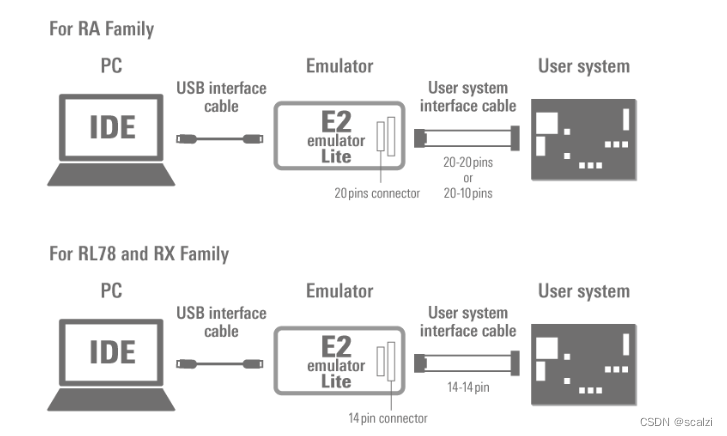

1.【可支持的mcu】

RA、RL78和RX，系统配置如下：

（如果将E2仿真器用作闪存编程器，请参阅瑞萨电子闪存编程器（编程GUI）。）

2. RA系列使用说明

（E2 Emulator, E2 Emulator Lite Additional Document for User's Manual (Notes on Connection of RA Devices) (renesas.com)）

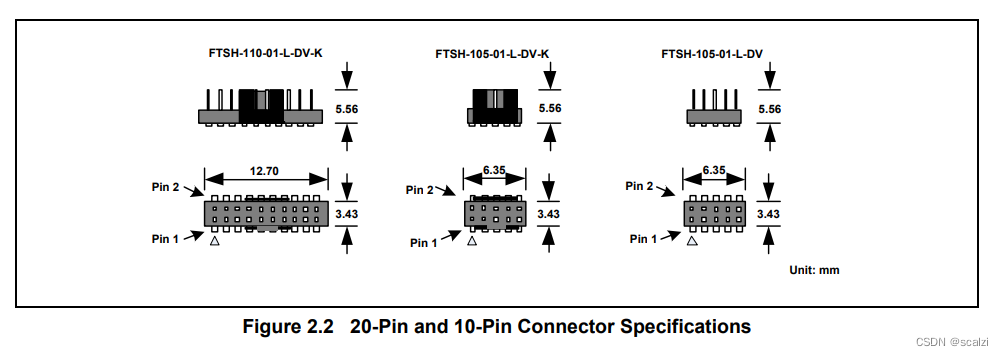

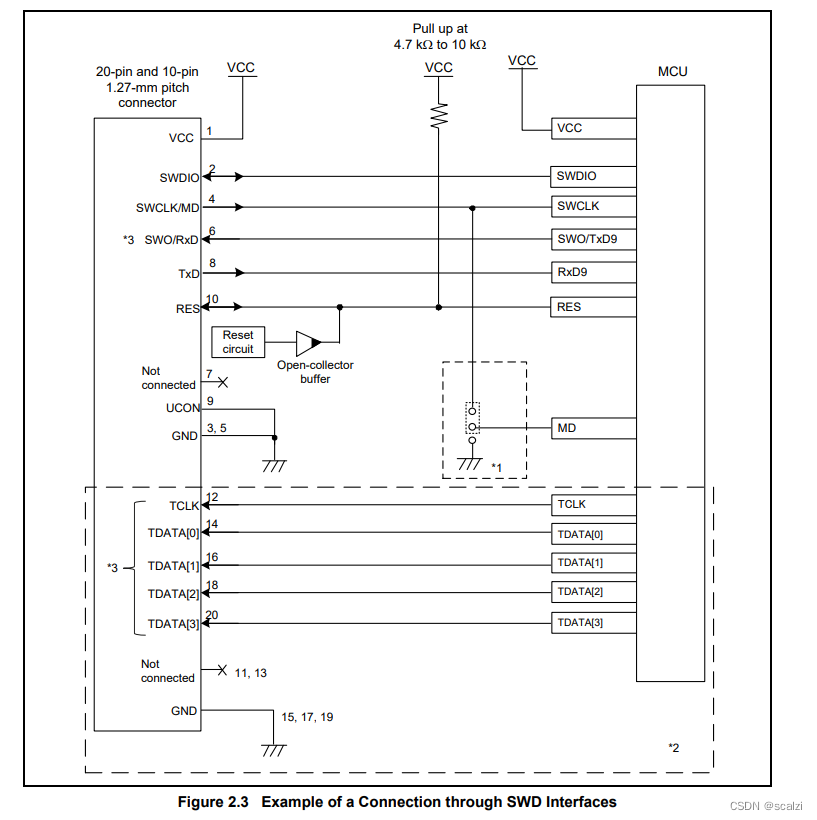

【20pin引脚图】仿真器的1脚VCC用于供电；

仿真器的2脚SWDIO用于调试程序；

仿真器的3脚GND接地；

仿真器的4脚SWCLK提供时钟；

仿真器的9脚UCON，这个引脚需要接到板子的地上；

仿真器的10脚RES用于重启芯片。

连接好以后即可用仿真器烧录和调试程序。

3.RL78使用说明

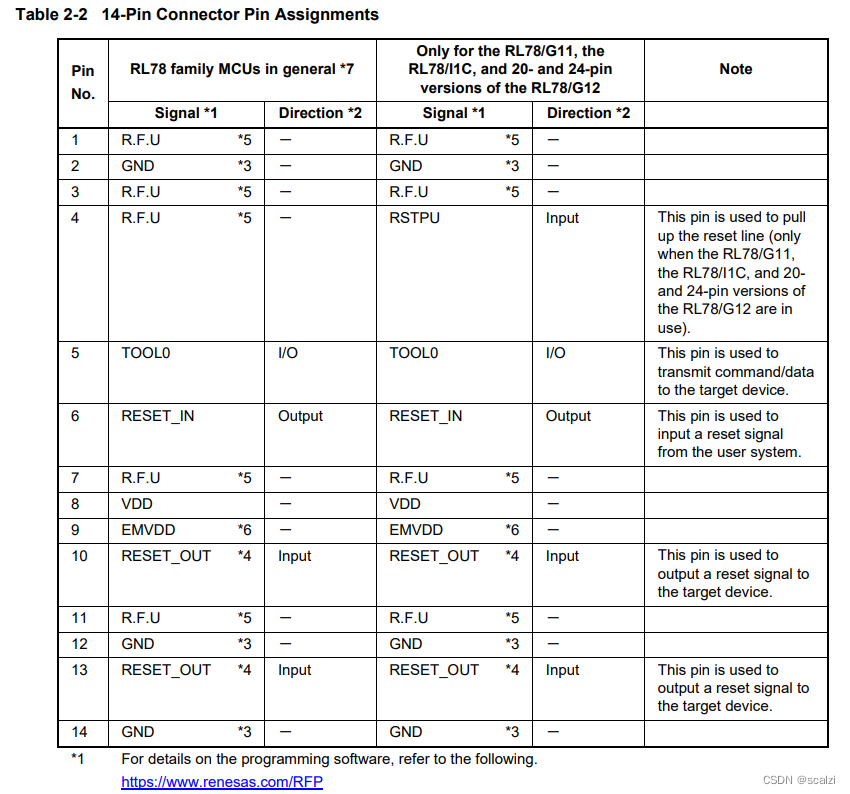

【14pin引脚图】

Type number: 7614-6002 (manufactured by 3M Ltd.) (Japan) :

                        2514-6002 (manufactured by 3M Ltd.) (other countries)

E1/E20/E2 Emulator, E2 Emulator Lite Additional Document for User's Manual (Notes on Connection of RL78) (renesas.com)

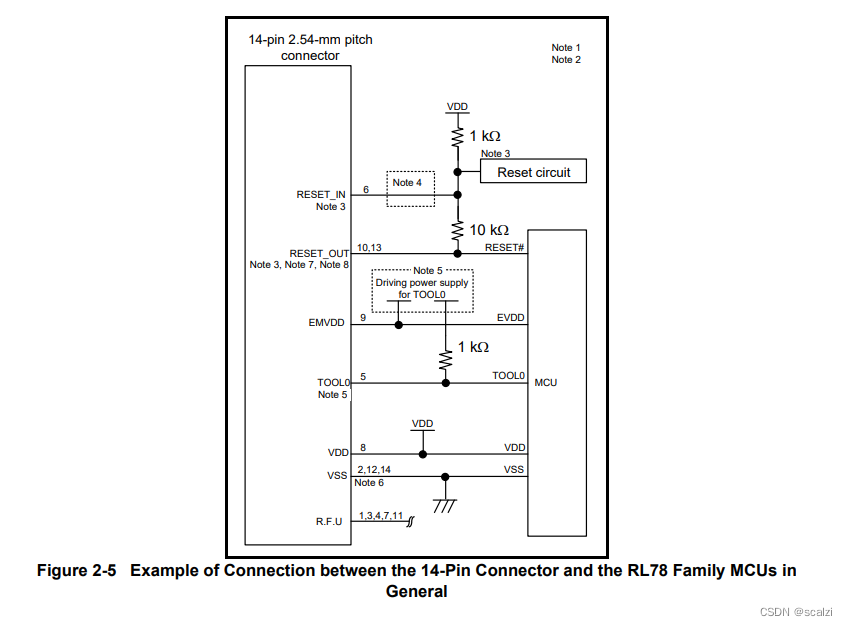

仿真器的Pin8，Pin9连在一起接入MCU的VDD；

仿真器的Pin2，Pin12，Pin14连在一起接入到MCU的GND；

仿真器的Pin10，Pin13连在一起接入到MCU的RESET引脚；

仿真器的Pin5接入MCU的TOOL0【RX为FINE，JTAG和SCl】

连接好以后即可用仿真器烧录和调试程序。

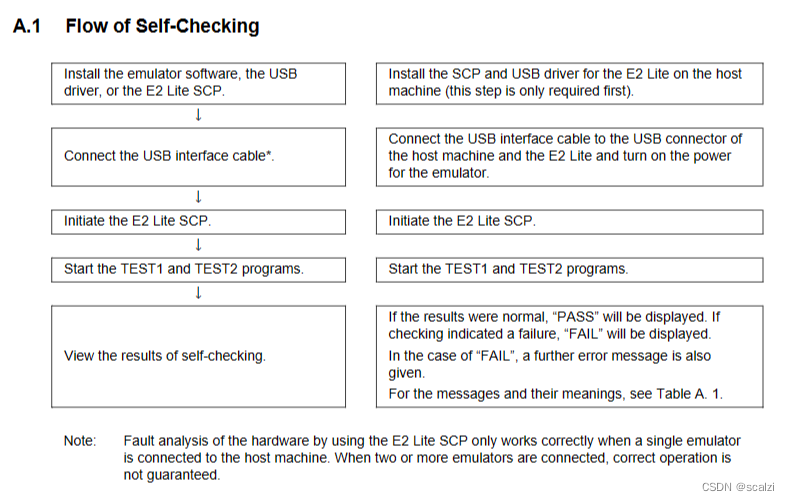

4. E2 Lite 自检程序(SCP)

也可以用自带自检程序检查（E2 精简版自检程序 V.1.00.00 |瑞萨电子 (renesas.com)）

5. 瑞萨电子闪存编程器错误指南

1. 当错误产生消息“E3000105 设备没有响应”时。

原因 1
