智能家居硬件篇——家庭电能计量方案推荐，真正的入坑从一只电表开始

  1 前言

本文章原文发表于我的微信公众号，请大家关注阅读，涉及的源代码等都在公众号，扫描以下二维码即可关注。

也可点击链接访问： 智能家居硬件篇——家庭电能计量方案推荐

02 一只电表

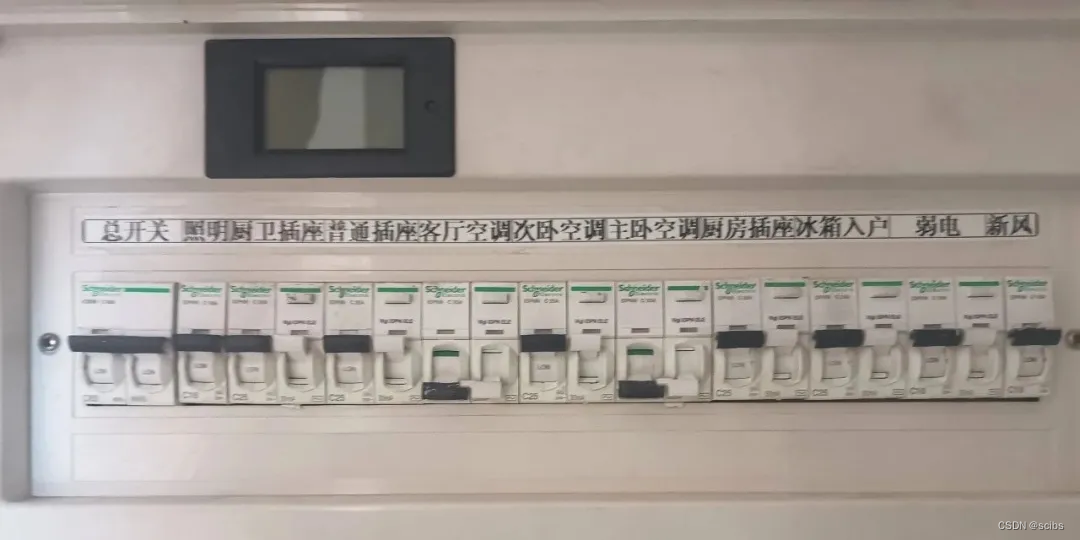

因为感觉家里用电量不正常，怀疑电表有问题，于是安装了一只带互感器的电表---培正的（见下图），不带任何通讯功能。但是后来发现每个月还要定时去抄表，可到时间就忘记抄表，所以也没有发挥它的作用。

后来就在各大论坛寻找各种案例，相信大部分也和我一样，瀚思彼岸应该是大家经常逛的论坛吧。那时起认识了HomeAssistant，从此走上了一条不归路。

03 历程

从一只电表开局到形成了今天的家庭能源计量系统，先后经历了几个迭代：

1.从ESP8266到modbusTCP的更新；

2.从单回路采集到多回路的采集；

3.从培正方案到立新电表方案的更新；

4.从无线到有线方案的更新；

5.从立新方案方案到今天的阿尔泰方案；

经过无数次的折腾有了现在的最终形态，其实也不能说是最终，只能说是目前相对满意的吧，后面的事情谁也不知道，就看还有没精力继续搞下去。

下图是计量系统的现在的状态：

04 设备选择

因为配电箱空间的原因，无法安装直读式电表，故只能采用互感器的方式。于是找到了阿尔泰这款计量模块，我选用的是3相采集模块，外置互感器，型号为3505N，对应以前的型号为3505A。

优缺点对比：

共同点：都可测单路三相或3路单相，只是接线方法略有区别；如果有反向供电，总电量会根据电量减少，没有反向的不影响。

不同点：3505A的电量如果掉电，存储点电量会清零，接入HA后在能源面板中计量不受影响。3505N和3505A的协议略有不同，使用时需仔细阅读说明文档。关于价格，3505N在海鲜市场很少有货，即使有也比较贵，而3505A就经济得多。

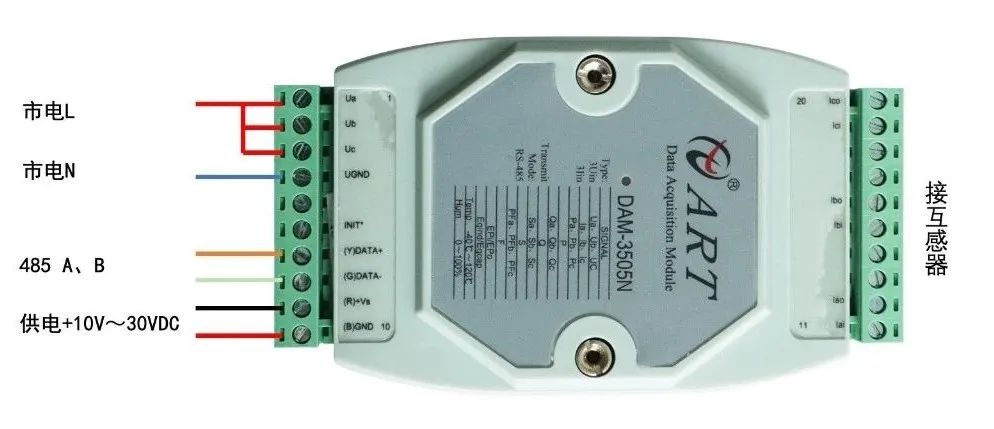

下面是采用3路单相计量的接线图，交流LN接入的目的是为模块提供电压采样数据，故需接线才能正常采集。

05 关于布线

还是因为配电箱空间的原因，要装进四只模块，根本不可能，两只还能勉强装进去，既然要采集全回路电量，只有另寻他法。把互感器通过线引出来可能是我能想到唯一的方法了。于是用多芯控制电缆（22X0.75平方）通过替换新风电源独立回路布线的方式，通过新风线管把控制线穿到吊顶内，线长约5米，然后在吊顶内安装了模块箱，集中放置采集模块。

起初是担心线过长影响计量的准确性，后面经过测试，我的担心是多余的，目前他们工作的很好。

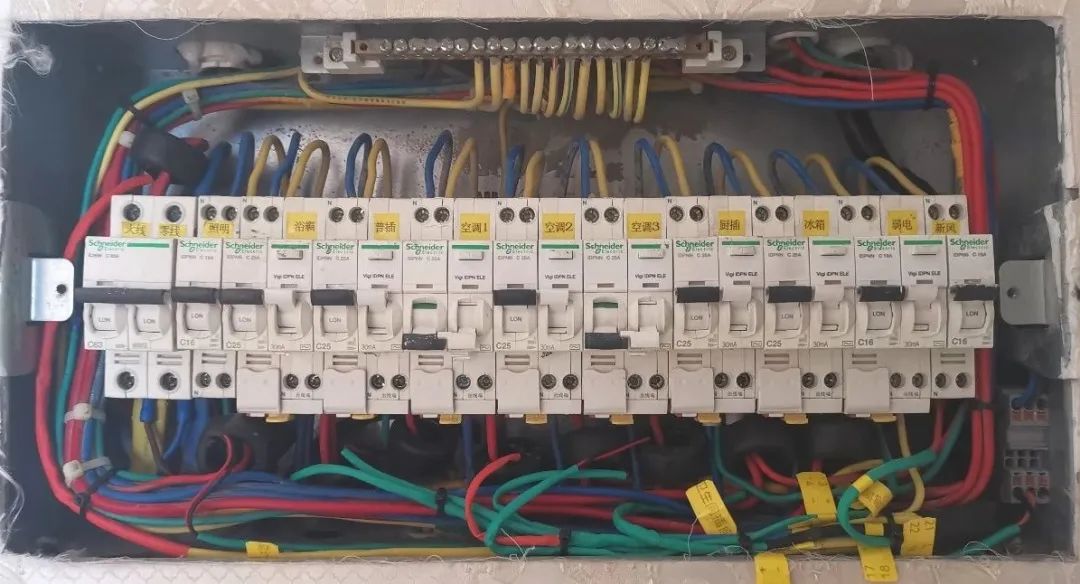

下面是配电箱内目前的状态：
