01 前言

本文章原文发表于我的微信公众号，请大家关注阅读，涉及的源代码等都在公众号，请搜索公众号： 智能家居NodeRed和HomeAssistant 即可关注。

本篇文章的创作灵感来源于一位粉丝朋友的需求。尽管最终未能实现合作，但这一经历为我开拓了新的思路。

在Node-RED中解析485协议设备时，设备的配置基本上手动是逐一进行的。这种方法适用于有少量不同设备的场景，前提是需知道从站地址、设备类型和数据定义等基本信息。然而，在大规模系统中，尤其是在工程集成施工过程中，如果每个项目都采用这种手动配置的方式，势必会降低效率。此外，随着项目规模的扩大，手动配置带来的时间成本和出错风险也会显著增加。因此，寻找更高效的设备配置方法显得尤为重要。

02 适用场景及基本原理

该方案适用于设备数量众多、类型单一且协议已知的批量接入操作。对于Modbus协议设备，系统必须发送正确的请求指令，设备才能返回数据；否则，系统将无法读取任何信息。在设备成功返回数据后，可以根据设备的从站地址计算出设备数量，并依此生成预先定义的数据配置文档。

当然肯定有人会问：是否可以通过协议报文直接识别在线设备类型并实现自动配置？答案是否定的。基于Modbus协议的特性分析，虽然Modbus作为开放的标准化工业通信协议具备良好的互操作性，但其协议架构存在以下技术限制：

设备类型识别限制

协议规范未定义设备类型标识字段，不同厂商设备在功能码实现和数据地址分配上存在显著差异。典型表现为：

相同设备类型可能采用不同的寄存器映射方案；
不同厂商对功能码的实现存在扩展差异；

数据类型解析障碍

协议数据单元采用原始字节流传输，缺乏元数据描述机制从而存在：

数值类型需依赖预设格式解析；
数据缩放比例因子等关键参数需通过人工配置获取；

当前可行的设备识别维度仅限于从站地址（Slave ID）这一基础通信参数。完整的设备集成仍需依赖以下人工介入环节：

设备特征库的手动维护（厂商提供的设备描述文件）
寄存器映射关系的定制化配置
数据解析规则的预设定义

这一技术现状源于Modbus协议设计时的轻量化考量，后续衍生的Modbus TCP/IP协议虽扩展了网络传输能力，但未从根本上解决设备自描述机制的缺失问题。

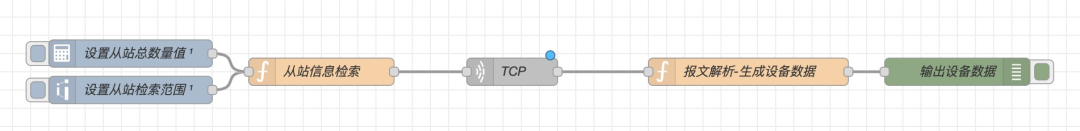

03 NodeRed自动扫描流程设计

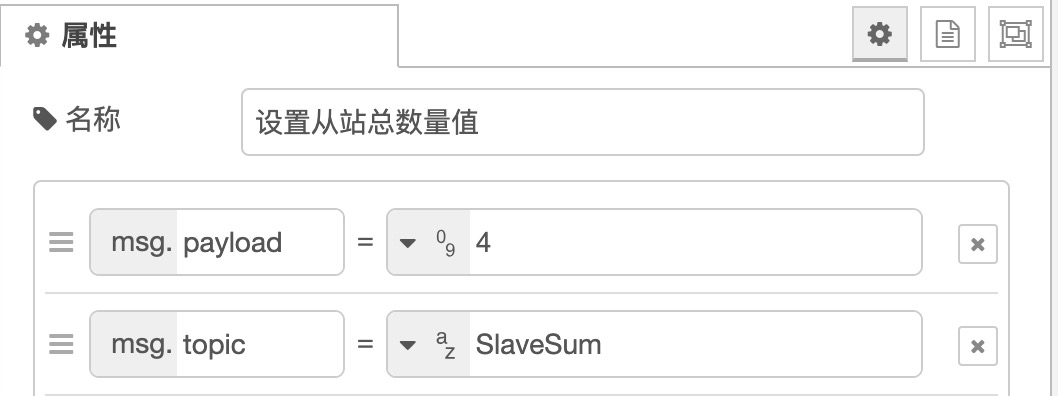

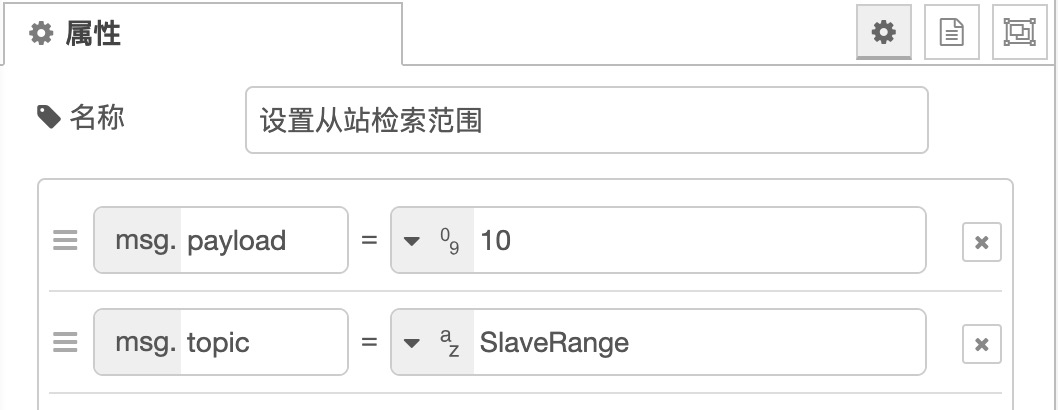

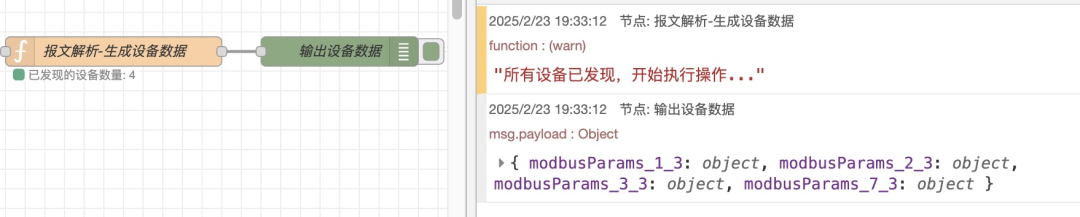

基于上述特性，首先需要生成查询状态指令。由于从站地址未知，但从站的总数量是已知的，因此我们可以设定从站地址的范围为1到254。这个数量可以根据实际情况进行调整。接下来，根据协议类型，我们可以自动生成该范围内的所有查询指令。如果设备在线，将会返回相应的数据。此时，流程将自动记录返回的数据。当返回的设备数量达到预设的标准后，流程将停止并生成配置数据。
