再次升级！VRF中央空调控制器（私有485协议）接入HomeAssistant

01 前言

本文章原文发表于我的微信公众号，请大家关注阅读，涉及的源代码等都在公众号，请搜索公众号： 智能家居NodeRed和HomeAssistant 即可关注。

02 场景概要

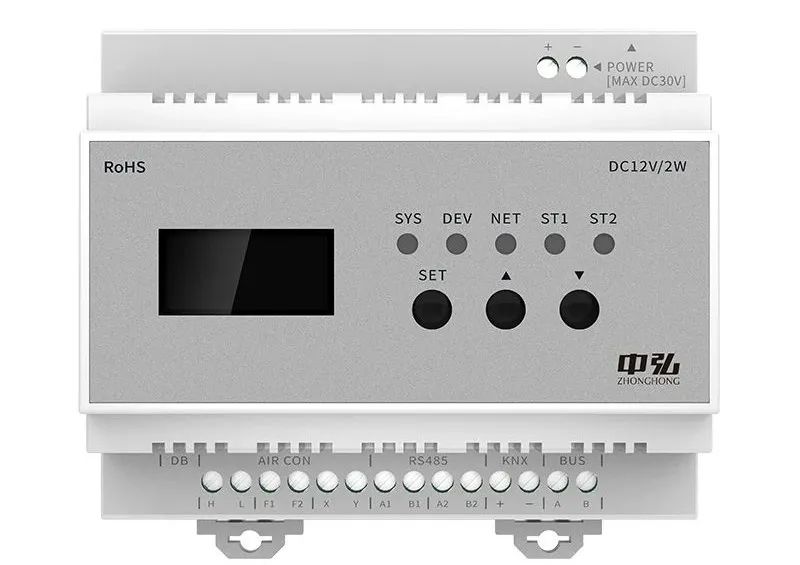

本次接入采用的是ZH B19自定义（私有）485协议的VRF中央空调控制器，首先感谢粉丝朋友提供设备数据进行测试，因为本身我是没有这套设备。

之所以采用私有485协议VRF中央空调控制器，是因为我发现私有协议的解析处理效率更高，响应更快速。

网友的中央空调配置4台室内机，至于系统布线和连接我不介绍，因为我没有设备给大家 讲解，故请大家自行完成这项工作；我能做的就是通过提供的协议和数据测试场景进行流程测试，当然这套流程网友已经运行至少一个月以上，目前并没有反映有什么问题，说明工作良好。

03 接入HomeAssistant

接入HomeAssistant仍采用自己开发的全新NodeRed解析流程2.0，采用私有485协议接入，接入后界面和前面的小超人一致。

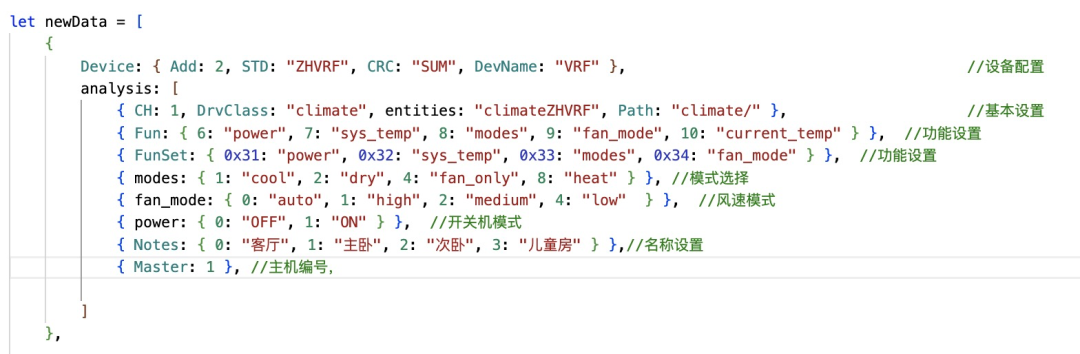

在系统配置方面基本和小超人大同小异，只是代表的意义有所差别，但是最大的区别是流程函数在处理数据时采用不同解析逻辑，具体使用方法如下（修改“Slave_2 空调VRF”节点即可）：

Device配置（从站配置）

Add：设置从站地址；

STD：设置为ZHVRF，即采用中弘私有485VRF协议（如果不设置STD值则调用Modbus协议解析）；

CRC：数据校验方式为SUM，即采用校验和校验方法；

DevName：自动发现为设备的名称，可自定义；

analysis配置（寄存器配置）

基本配置：

CH：通道序号，保留定义项，可以任意设置值；

DrvClass：HA中的设备类别；

entities：HA中的实体名称定义（设置的值并非生成的最终实体值，而是系统会自动添加对应的室内机地址例如：climatezhvrf_0）；

Path：MQTT路径，需以“/”结尾，可喜好需要修改；

功能配置：

Fun：定义空调的功能配置分别为：开关、设置的温度、工作模式、风速模式、当前回风温度；前面的数值为Fun功能值所在485报文的位置，例如报文第6位值为0，则对应power值为0；

Funset：为调用写寄存器功能时的寄存器地址与功能值的对应关系，如果寄存器地址以16进制表示可以在数组前加上0x；

modes：为空调模式显示、选择设置，可根据功能可选功能设置，HomeAssistant支持的模式有："auto", "dry", "cool", "heat", "off", "fan_only"六种，前面数值对应与模式的关系，例如1: "cool"，表示值为1时解析为当前为制冷模式；

fan_mode：为风速模式显示、选择设置，可根据功能可选功能设置，HomeAssistant支持的模式有："auto", "high","medium", "low"四种，前面数值对应于模式的关系，例如；0: "auto"，表示值为0时解析为当前为自动模式；

power：为电源开关设置，一般都是0关1开。

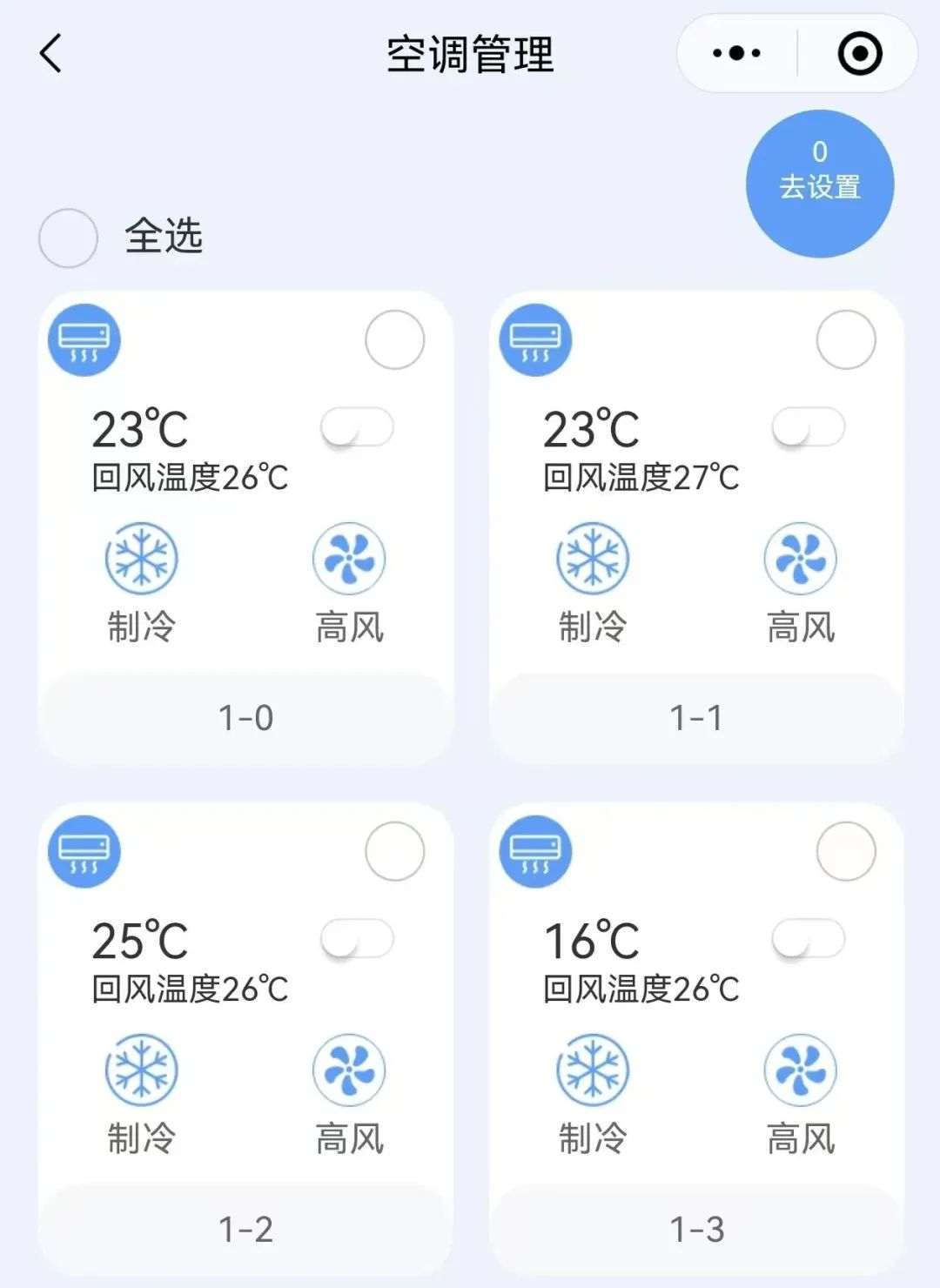

Notes和Master：细心的朋友可能已经发现前面并没有实体名称Notes的配置，VRF和小超人最大的不同之处就在这里。不管是小超人是还是VRF都以可以通过蓝牙连接网关设备的，并对其进行设置和配置，以下是VRF的蓝牙配置界面：

上图中1-0、1-1、1-2、1-3前面是数字代表主机地址即VRF控制器的地址，但不同于485的地址值，具体根据小程序中的值为准，将此值设置为Master的值；后面的值为室内的的地址，需要自行测试分别属于哪个房间，例如0代表客厅，则在Notes中修改为对应的名称，如： 0: "客厅"，此名称为HA中显示的实体名称，另外你有几台室内机则都需在Notes中设置完成，如例中所示。

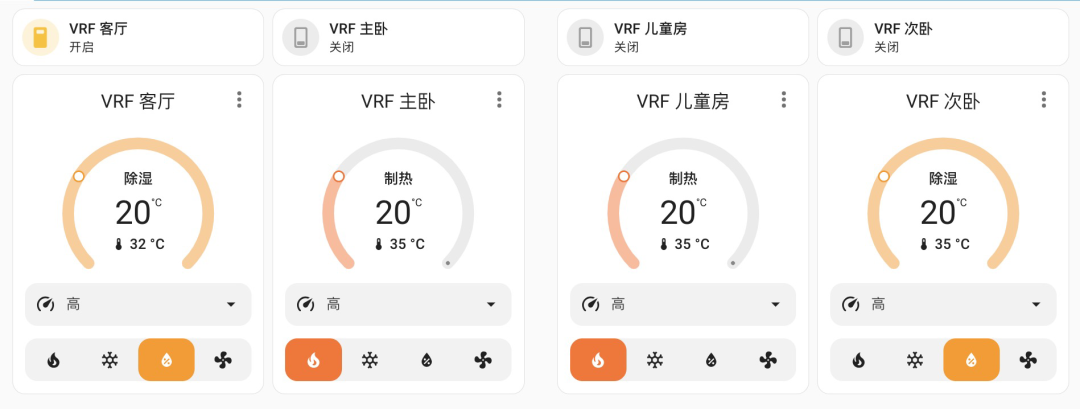

如果同样也是ZH VRF中央空调网关，只需要更改Add值和对应的Notes值即可使用，流程会生成相应室内机编号的实体名称。当完成以上设置并配置好MQTT服务器后可点击注入节点流程即可自动运行，流程运行5S后会发送自动发现主题至HA，HA则会自动发现空调开关和空调设备，可在HA中的设置>设备与服务>集成>MQTT中找到发现的空调设备，添加至仪表盘后效果如下：

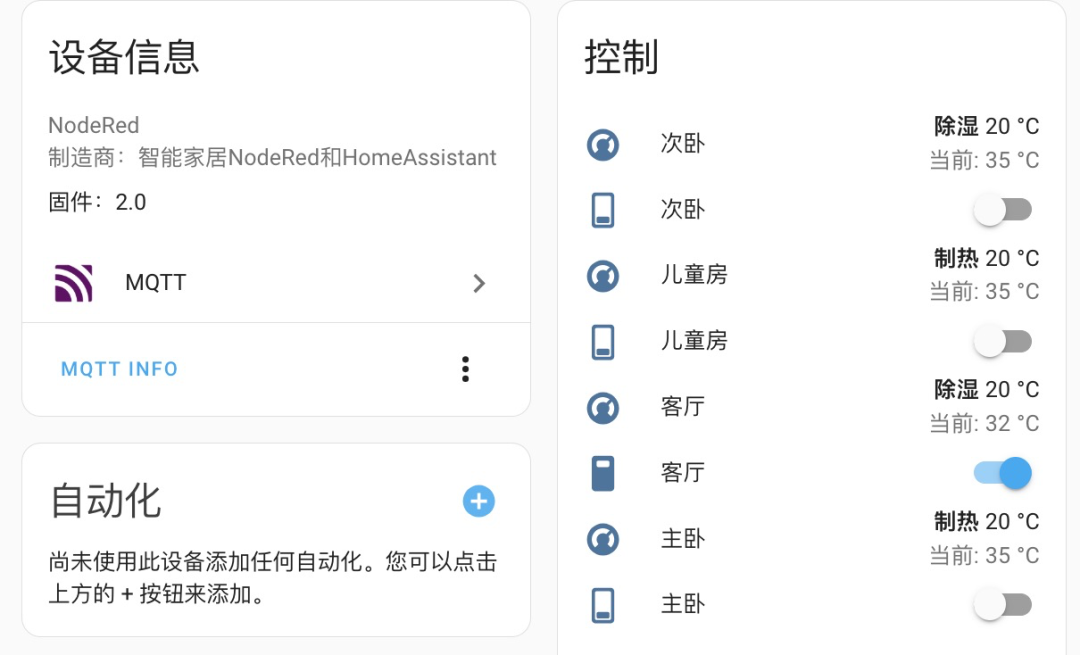

特别说明：在自动发现同时会生成开过实体和空调实体，因为HA的空调实体不带开关功能，这样就可以对空调开关进行操作：

！
