一、安装Proteus 8.9

此处参照这一位大佬的博客。（十分详细，步步到胃）

Proteus8.9 下载与安装教程_proteus下载_Huffiee的博客-CSDN博客

二、添加Proteus 8.9的arduino的元件库

安装的这个版本的proteus是没有arduino的元件库的，也就是说在元件库里是搜索不到arduino开发板的，这个时候我们需要手动添加关于arduino开发板的原件库，下载链接如下：

百度网盘：

链接：https://pan.baidu.com/s/1HsOqXu9GFeI8E9v2DSe2qA?pwd=5408
提取码：5408

下载完成是一个IDX和一个LIB文件（记住在哪）

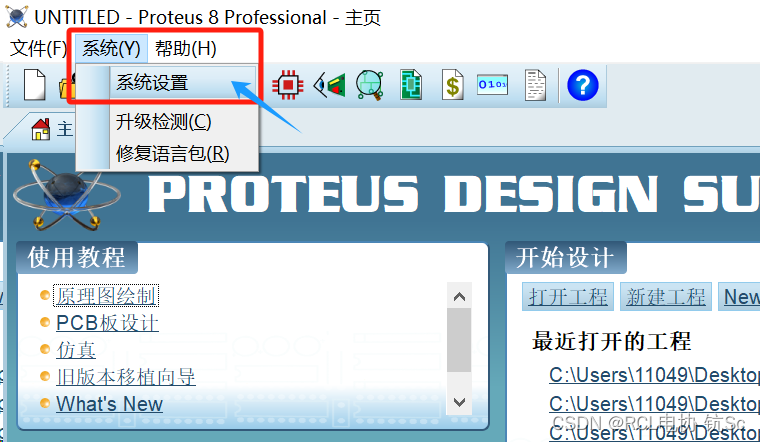

接着打开proteus，点左上角的系统->系统设置

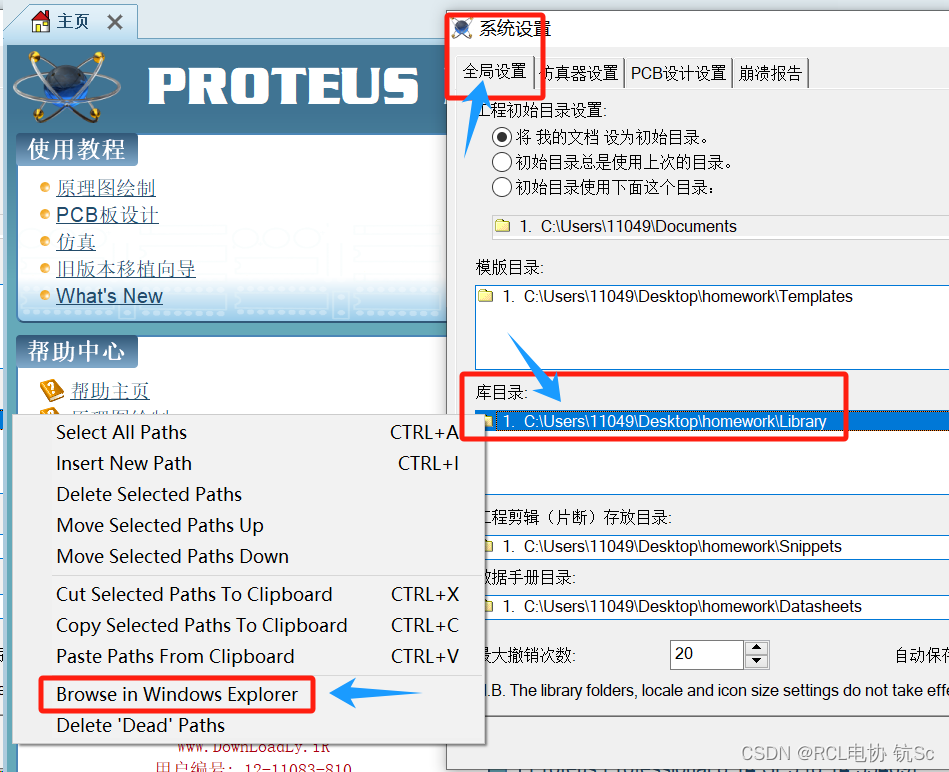

在这个对话框里找到库目录先左键一下选中文件夹，再右键打开这个界面，最后点击Browse in Windows Explorer，就可以打开Proteus的元件库文件夹

最后把刚才下载的那两个文件粘贴进这个文件夹里，就可以在Proteus里仿真Arduino了

三、Proteus仿真（预备）

1、首先新建工程（此处略过，不会可以去搜索一下）

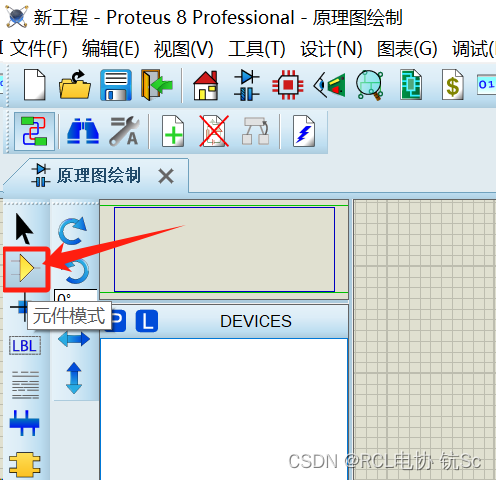

2、进入工程界面之后点开元件模式

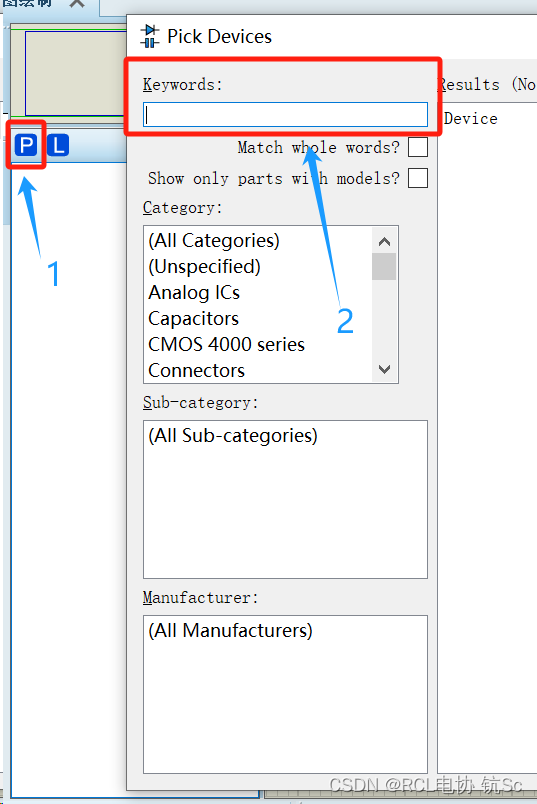

3、然后点这个P，在弹出来的界面的Keywords输入arduino

4、然后找到这个，就可以放置了！

四、进行Proteus仿真

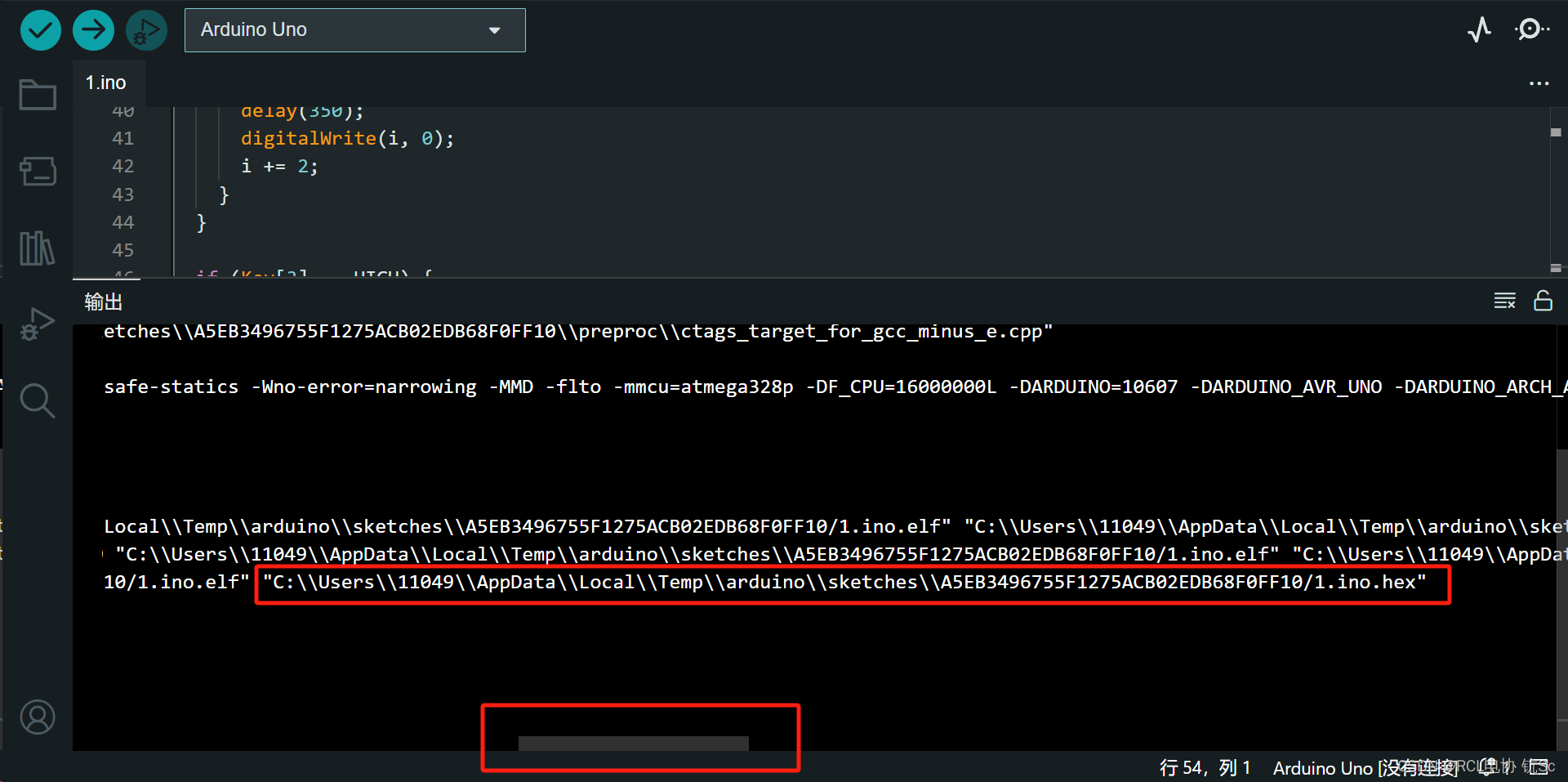

1、要先在Arduino IDE下编写好代码

（这里以流水灯为例，4个按钮控制不同的流水灯效果）

void setup() {
  for (int i = 2; i <= 7; i++)
    pinMode(i, OUTPUT);
  for (int i = 8; i <= 11; i++)
    pinMode(i, INPUT);
}

void loop() {
  if (digitalRead(8) == LOW) {
    for (int i = 2; i <= 7; i++) {
      digitalWrite(i, 1);
      delay(350);
      digitalWrite(i, 0);
    }
  }

  if (digitalRead(9) == LOW) {
    for (int i = 7; i >= 2; i--) {
      digitalWrite(i, 1);
      delay(350);
      digitalWrite(i, 0);
    }
  }

  if (digitalRead(10) == LOW) {
    for (int i = 2; i <= 7; ) {
      digitalWrite(i, 1);
      delay(350);
      digitalWrite(i, 0);
      i += 2;
    }
  }

  if (digitalRead(11) == LOW) {
    for (int i = 3; i <= 7;) {
      digitalWrite(i, 1);
      delay(350);
      digitalWrite(i, 0);
      i += 2;
    }
  }
}

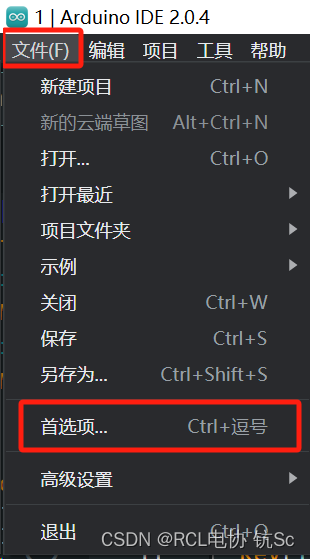

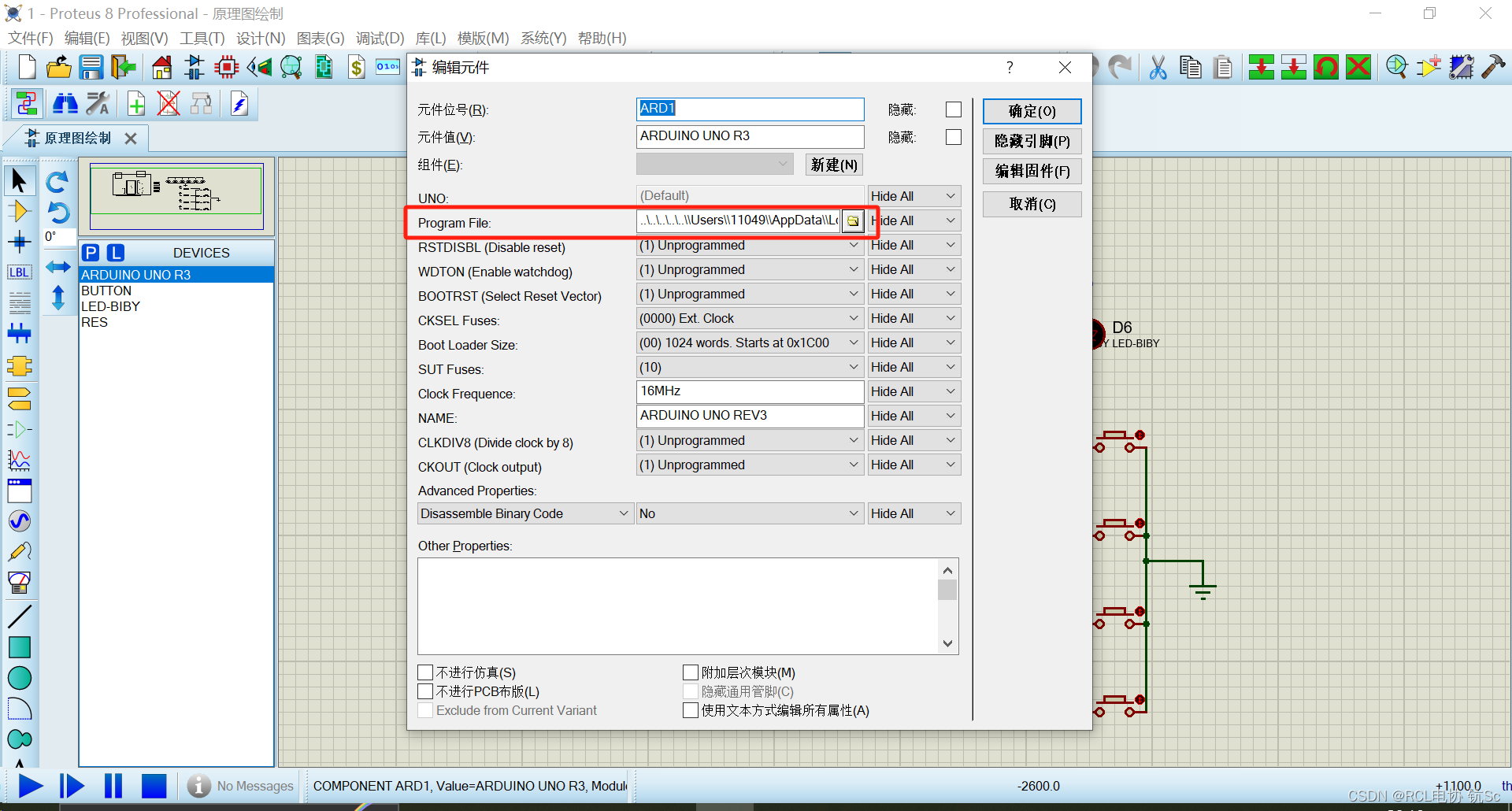

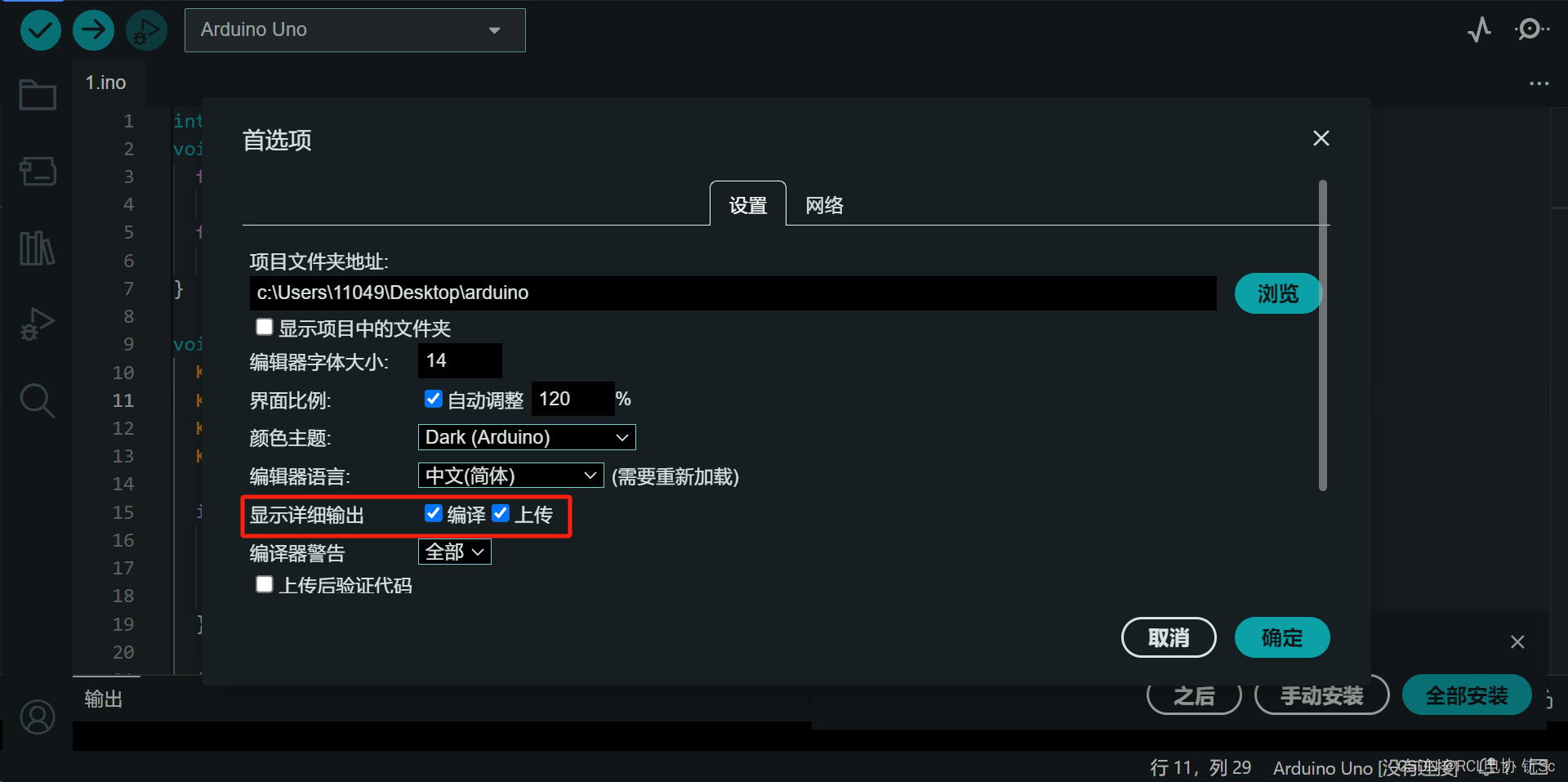

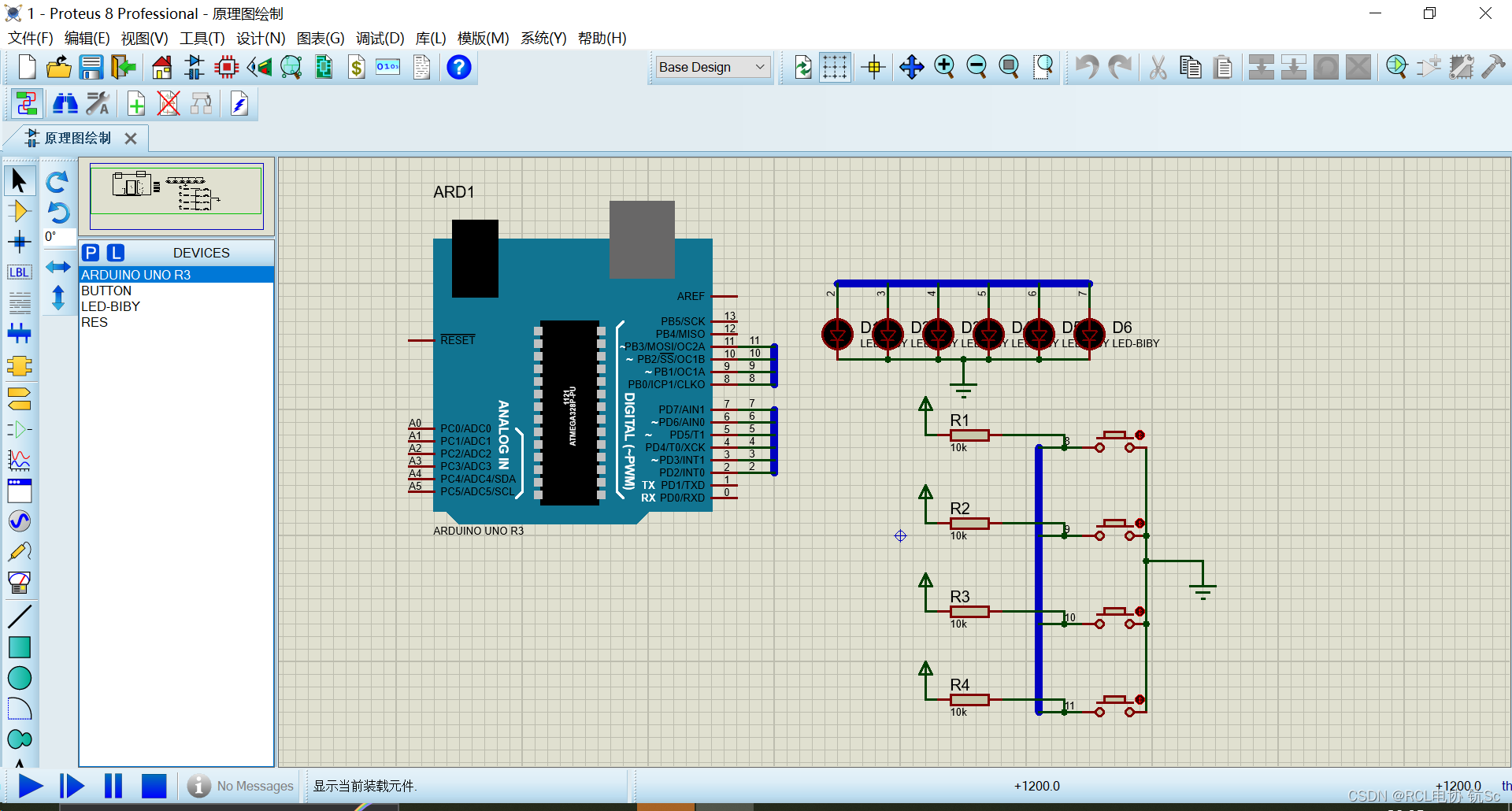

2、然后打开Proteus，画好原理图

放置元件的方法同上面放置arduino开发板的方法，元件名称可参考这个大佬的博客

proteus常用元件图示和名称介绍_proteus元件库对照表图片_嵌入式基地的博客-CSDN博客
