【运维笔记】两台主机上的两台vmware虚拟机实现互相连通组网

一、准备工作：

1、准备一台已经安装好的，纯净版CentOS7.5备份镜像，用于安装虚拟机

2、物理机【1】，选择网段【*.*.10.*】，组网清单：

名称	宿主机ip	虚拟机ip	功能 / 用途
虚拟机1	192.168.1.104	192.168.10.10
虚拟机2	192.168.1.104	192.168.10.11
虚拟机3	192.168.1.104	192.168.10.12

3、物理机【2】，选择网段【*.*.11.*】，组网清单：

名称	宿主机ip	虚拟机ip	功能 / 用途
虚拟机4	192.168.1.103	192.168.11.20
虚拟机5	192.168.1.103	192.168.11.22
虚拟机6	192.168.1.103	192.168.11.12

二、【物理机1 / 物理机2】配置VMware网络参数：

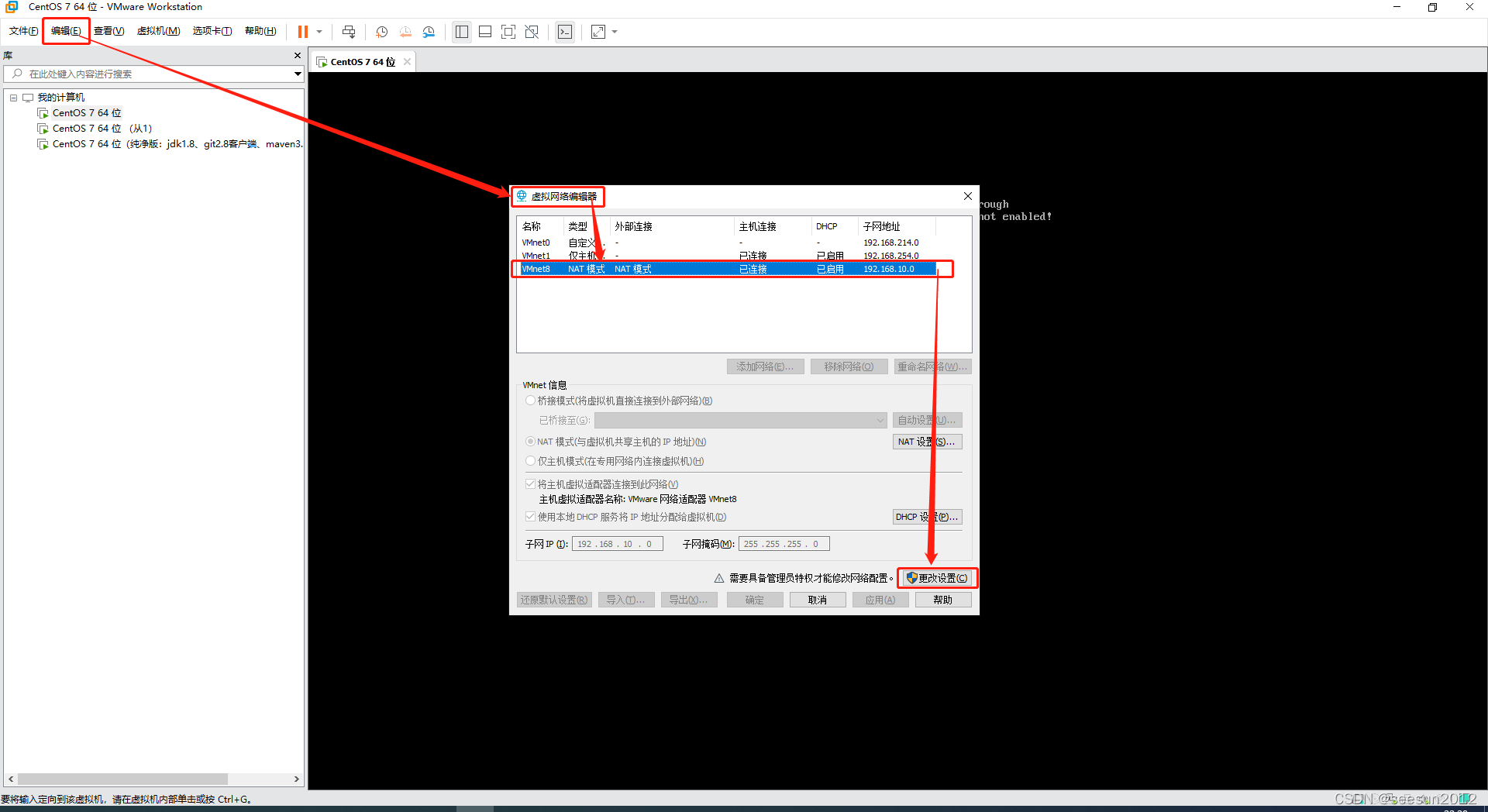

1、宿主机VMware配置步骤：打开【VMware】操作界面 → 点击左上角【编辑】按钮 → 点击【虚拟网络编辑器】按钮 → 选择名称为【VMnet8】的网络 → 在【应用】按钮的上方选择【更改设置(c)】→ 选择【VMnet8】 → 配置【VMnet信息】 → 选择【NAT 模式（与虚拟机共享主机的IP地址）(N)】 → 勾选【将主机虚拟适配器连接到此网络(V)】 → 选择【使用本地 DHCP 服务将IP 地址分配给虚拟机(D)】 → 配置【子网IP(I)：192.168.10.0】→ 配置【子网掩码(M)：225.225.225.0】→ 点击【NAT设置】按钮 → 在【输入网关IP(G)】输入地址【192.168.10.2】→ 点击【确定】按钮返回上一层 → 点击【DHCP设置】按钮 → 输入【起始 IP 地址(S)：192.168.10.3】 → 输入【结束 IP 地址(E)：192.168.10.254】→ 点击【确定】按钮返回上一层 → 点击【虚拟网络编辑器 → 确定】按钮【保存VMware配置】

2、宿主机的虚拟机配置：选择任意一台虚拟机 → 点击编辑虚拟机设置按钮 → 选择【硬件】标签页 → 选择【网络适配器】 → 设备状态勾选【启动时连接(O)】→ 网络连接选择【自定义(U)：特定虚拟网络 → VMnet8（NAT 模式）】→ 点击【确定】按钮保存配置

3、打开虚拟机，为虚拟机分配【静态IP】地址，虚拟机网卡配置（其他虚拟机类似，注意：同网段内 IPADDR 不可重复）：

DEVICE=ens33
TYPE=Ethernet
ONBOOT=yes
BOOTPROTO=static
NAME=ens33
GATEWAY=192.168.10.2
IPADDR=192.168.10.10		#同网段内不可重复
NETMASK=255.255.255.0
DNS1=202.96.128.86
DNS2=223.5.5.5

4、修改【/etc/sysconfig/network-scripts/ifcfg-ens33】，将步骤【3】拷贝至文件内（其他虚拟机类似），命令如下：

[root@localhost network-scripts]# mv ifcfg-ens33 ifcfg-ens33_blk		#备份网卡配置
[root@localhost network-scripts]# touch ifcfg-ens33		#新建一个空白文本
[root@localhost network-scripts]# vi ifcfg-ens33		#修改网卡配置文件：强制退出命令：q!    保存命令：wq
[root@localhost network-scripts]# service network restart		#重启网卡 / 网络配置
Restarting network (via systemctl):                        [  OK  ]
[root@localhost network-scripts]#
[root@localhost network-scripts]# ifconfig
ens33: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.10.10  netmask 255.255.255.0  broadcast 192.168.10.255
        inet6 fe80::20c:29ff:fee7:2ec1  prefixlen 64  scopeid 0x20<link>
        ether 00:00:00:00:00:00  txqueuelen 1000  (Ethernet)
        RX packets 712  bytes 79256 (77.3 KiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 482  bytes 103844 (101.4 KiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

lo: flags=73<UP,LOOPBACK,RUNNING>  mtu 65536
        inet 127.0.0.1  netmask 255.0.0.0
        inet6 ::1  prefixlen 128  scopeid 0x10<host>
        loop  txqueuelen 1000  (Local Loopback)
        RX packets 8  bytes 688 (688.0 B)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 8  bytes 688 (688.0 B)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

[root@localhost network-scripts]#

[root@localhost network-scripts]# ping 192.168.1.104		#检测是否能与【宿主机】连接成功，以下为成功显示
PING 192.168.1.104 (192.168.1.104) 56(84) bytes of data.
64 bytes from 192.168.1.104: icmp_seq=1 ttl=128 time=0.439 ms
64 bytes from 192.168.1.104: icmp_seq=2 ttl=128 time=0.518 ms

[root@localhost network-scripts]# ping www.baidu.com		#检测是否能与【百度 / 公网】连接成功，以下为成功显示
PING www.baidu.com (14.215.177.38) 56(84) bytes of data.
64 bytes from 14.215.177.38 (14.215.177.38): icmp_seq=1 ttl=128 time=10.0 ms
64 bytes from 14.215.177.38 (14.215.177.38): icmp_seq=2 ttl=128 time=9.03 ms

[root@localhost network-scripts]# systemctl restart iptables.service		#重启防火墙使配置生效
[root@localhost network-scripts]# systemctl enable iptables.service			#设置防火墙开机启动
[root@localhost network-scripts]# systemctl stop firewalld.service			#关闭虚拟机防火墙
[root@localhost network-scripts]# systemctl disable firewalld.service		#禁止firewall开机启动

[root@localhost network-scripts]# reboot		#重启虚拟机

5、检测【宿主机】是否能ping通【虚拟机】（其他虚拟机类似）：【Windows】环境下 【步骤 / 命令】→ 组合键【window键 + R】→ 输入【cmd】按【Enter】键 → 输入命令【ping 192.168.10.10】→ 显示【来自 192.168.10.10 的回复: 字节=32 时间<1ms TTL=64】即为成功，反之则为失败 → 如下图所示：

三、使用VMware端口映射，实现将【物理机1 - 虚拟机1】与【物理机2 - 虚拟机1】网络互通：

1、将【物理机2 - 虚拟机1】的【22】号端口转发出来，步骤：打开【VMware】操作界面 → 点击左上角【编辑】按钮 → 点击【虚拟网络编辑器】按钮 → 选择名称为【VMnet8】的网络 → 在【应用】按钮的上方选择【更改设置(c)】→ 选择【VMnet8】 → 配置【VMnet信息】 → 点击【NAT设置】按钮 → 在【端口转发(F)】一栏 → 点击【添加】按钮 → 进入【映射传入端口】界面 → 输入【主机端口(H)：1122】→ 选择【类型：TCP(T)】 → 设置【虚拟机 IP 地址(A)：192.168.11.20】→ 设置【虚拟机端口(P)：22】→ 点击【确定】按钮保存配置 → 如下图：

2、验证【物理机1 - 虚拟机】通过【SSH命令】是否能够连接到【物理机2 - 虚拟机1】，命令如下：

Last login: Mon Dec 20 07:14:31 2021 from 192.168.10.1
[root@localhost ~]# ifconfig
ens33: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.10.10  netmask 255.255.255.0  broadcast 192.168.10.255
        inet6 fe80::20c:29ff:fee7:2ec1  prefixlen 64  scopeid 0x20<link>
        ether 00:00:00:00:00:00  txqueuelen 1000  (Ethernet)
        RX packets 1425  bytes 268039 (261.7 KiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 956  bytes 155664 (152.0 KiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

lo: flags=73<UP,LOOPBACK,RUNNING>  mtu 65536
        inet 127.0.0.1  netmask 255.0.0.0
        inet6 ::1  prefixlen 128  scopeid 0x10<host>
        loop  txqueuelen 1000  (Local Loopback)
        RX packets 0  bytes 0 (0.0 B)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 0  bytes 0 (0.0 B)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

[root@localhost ~]#
[root@localhost ~]# telnet 192.168.1.103 1122
Trying 192.168.1.103...
Connected to 192.168.1.103.
Escape character is '^]'.
SSH-2.0-OpenSSH_7.4
^C
Connection closed by foreign host.
[root@localhost ~]#
[root@localhost ~]#

补充说明：

1、宿主机ping不通虚拟机，虚拟机也ping不同宿主机，可能是WMnet8网络适配器被手动禁用，或者是网段不对，解决如下：
