F22猛禽战斗机外流场

本期分享的可视化案例是F22猛禽战斗机的外流场。

F22猛禽由美国洛克希德·马丁公司等联合研制，是一款单座双发的第五代战斗机，也是全球首款服役的第五代机型。它具有隐身、超音速巡航、高机动性和先进航电等卓越特性。配备了先进的雷达系统、空空导弹以及推重比极高的涡扇发动机，具备先敌发现、先敌发射、先敌摧毁的强大作战能力。

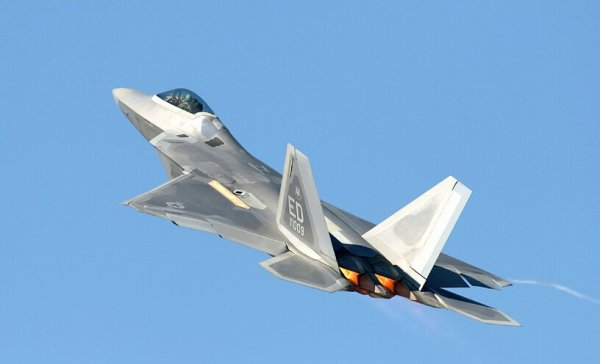

< F22猛禽战斗机 >

F22战斗机仿真计算工况为马赫数1.7，攻角0度，侧滑角0度，飞行高度为10000米，计算完后输出cgns结果文件，XField完成结果文件后处理，可视化结果直观展示了在该工况下战斗机表面和外部流场物理量分布情况。

接下来通过视频直观感受下XField在处理cgns仿真数据时的后处理效果：
