一、系统应用介绍

二、主要实现技术原理

2.1车辆检测

2.2车牌定位

2.3车牌进行字符分割

2.4牌照字符识别方法

三、技术实现

四、开发环境

4.1LabVIEW介绍及数据采集卡

4.2python介绍

五、程序及步骤

5.1车牌类型识别及保存

5.2读取识别图片

5.3图片预处理

5.4排除不属于车牌的矩形区域

5.5颜色定位

5.6缩小非车牌边界

5.7测试

六、LabVIEW OCR实现车牌识别

6.1OCR

6.2前面板

一、系统应用介绍

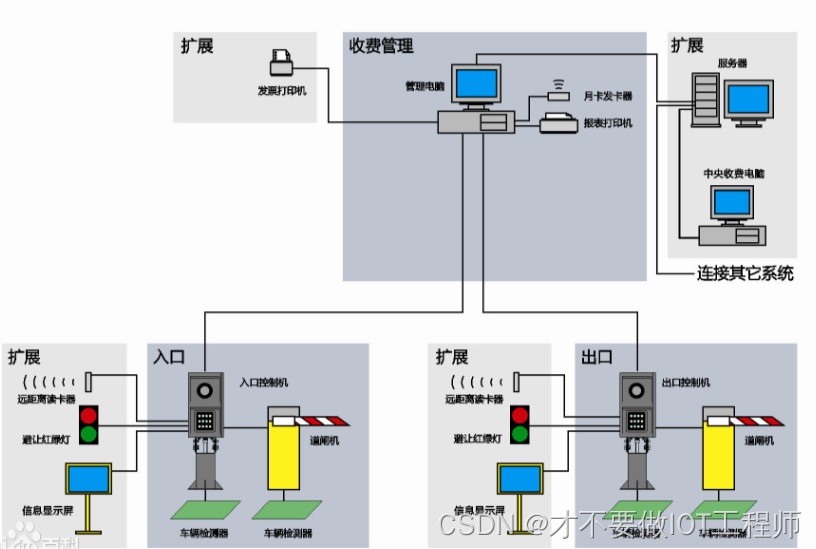

车牌识别系统(Vehicle License Plate Recognition，VLPR) 是指能够检测到受监控路面的车辆并自动提取车辆牌照信息（含汉字字符、英文字母、阿拉伯数字及号牌颜色）进行处理的技术。车牌识别是现代智能交通系统中的重要组成部分之一，应用十分广泛。它以数字图像处理、模式识别、计算机视觉等技术为基础，对摄像机所拍摄的车辆图像或者视频序列进行分析，得到每一辆汽车唯一的车牌号码，从而完成识别过程。通过一些后续处理手段可以实现停车场收费管理，交通流量控制指标测量，车辆定位，汽车防盗，高速公路超速自动化监管、闯红灯电子警察、公路收费站等等功能。对于维护交通安全和城市治安，防止交通堵塞，实现交通自动化管理有着现实的意义。

汽车牌照号码是车辆的唯一“身份”标识，牌照自动识别技术可以在汽车不作任何改动的情况下实现汽车“身份”的自动登记及验证，这项技术已经应用于公路收费、停车管理、称重系统、交通诱导、交通执法、公路稽查、车辆调度、车辆检测等各种场合。

二、主要实现技术原理

2.1车辆检测

车辆检测可以采用埋地线圈检测、红外检测、雷达检测技术、视频检测等多种方式。采用视频检测可以避免破坏路面、不必附加外部检测设备、不需矫正触发位置、节省开支，而且更适合移动式、便携式应用的要求。

其次系统进行视频车辆检测，需要具备很高的处理速度并采用优秀的算法，在基本不丢帧的情况下实现图像采集、处理。若处理速度慢，则导致丢帧，使系统无法检测到行驶速度较快的车辆，同时也难以保证在有利于识别的位置开始识别处理，影响系统识别率。因此，将视频车辆检测与牌照自动识别相结合具备一定的技术难度。

2.2车牌定位

在自然环境下，汽车图像背景复杂、光照不均匀，如何在自然背景中准确地确定牌照区域是整个识别过程的关键。首先对采集到的视频图像进行大范围相关搜索，找到符合汽车牌照特征的若干区域作为候选区，然后对这些侯选区域做进一步分析、评判，最后选定一个最佳的区域作为牌照区域，并将其从图像中分离出来。

2.3车牌进行字符分割

在完成牌照区域的定位后，再将牌照区域分割成单个字符，然后进行识别。字符分割一般采用垂直投影法。由于字符在垂直方向上的投影必然在字符间或字符内的间隙处取得局部最小值的附近，并且这个位置应满足牌照的字符书写格式、字符、尺寸限制和一些其他条件。利用垂直投影法对复杂环境下的汽车图像中的字符分割有较好的效果。
